基本步骤

选择芯片

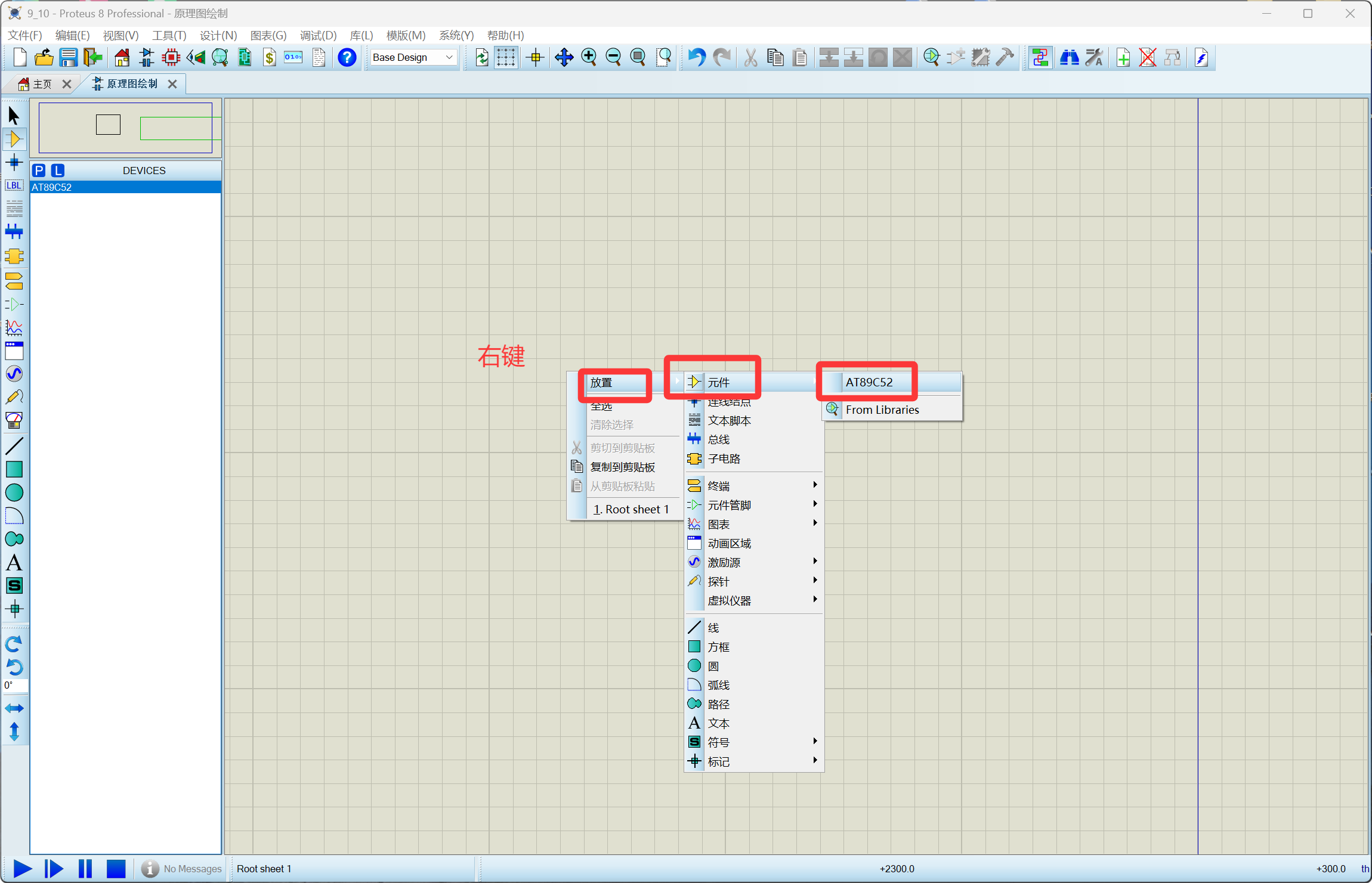

放置元件在编辑区域

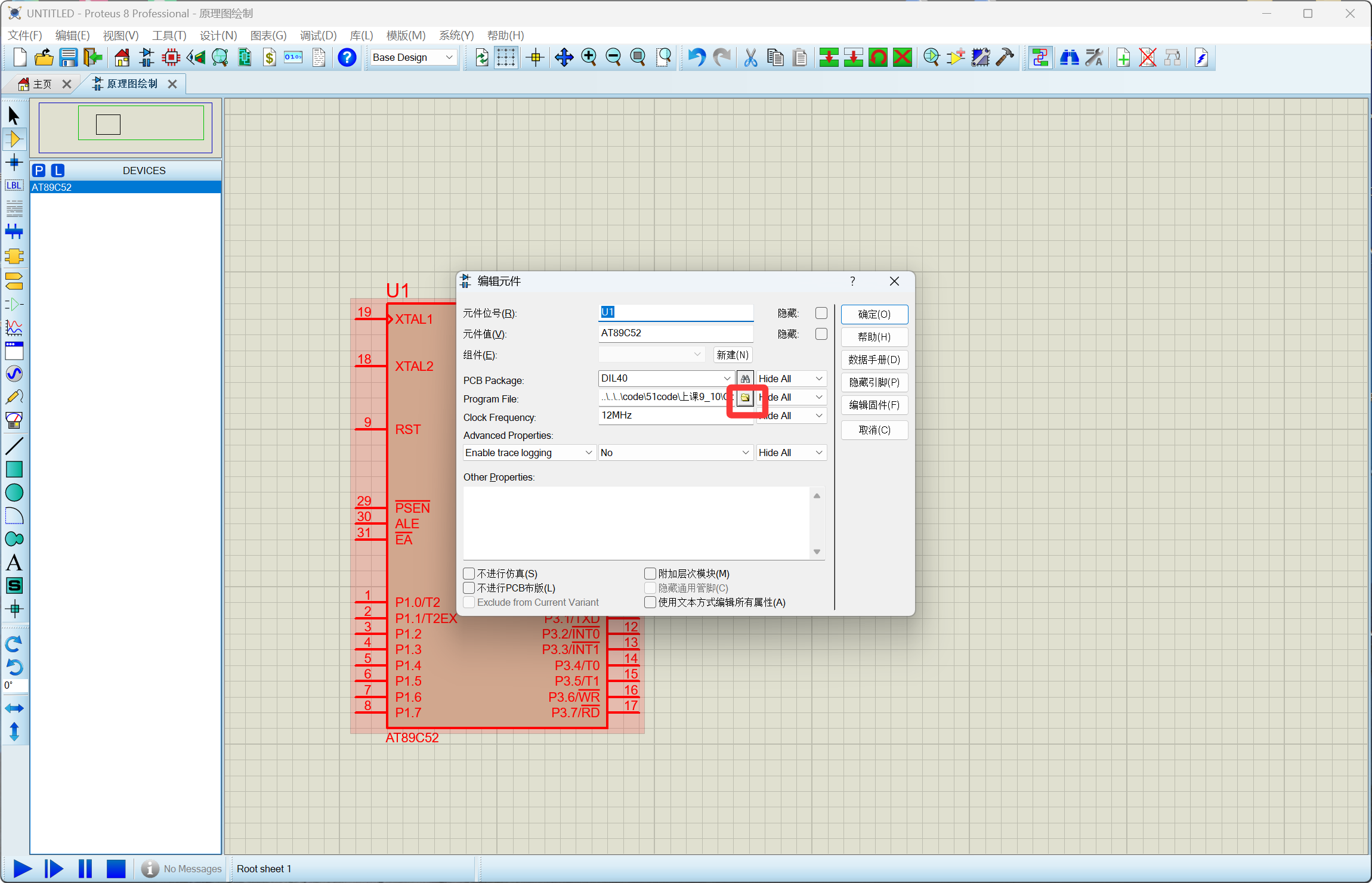

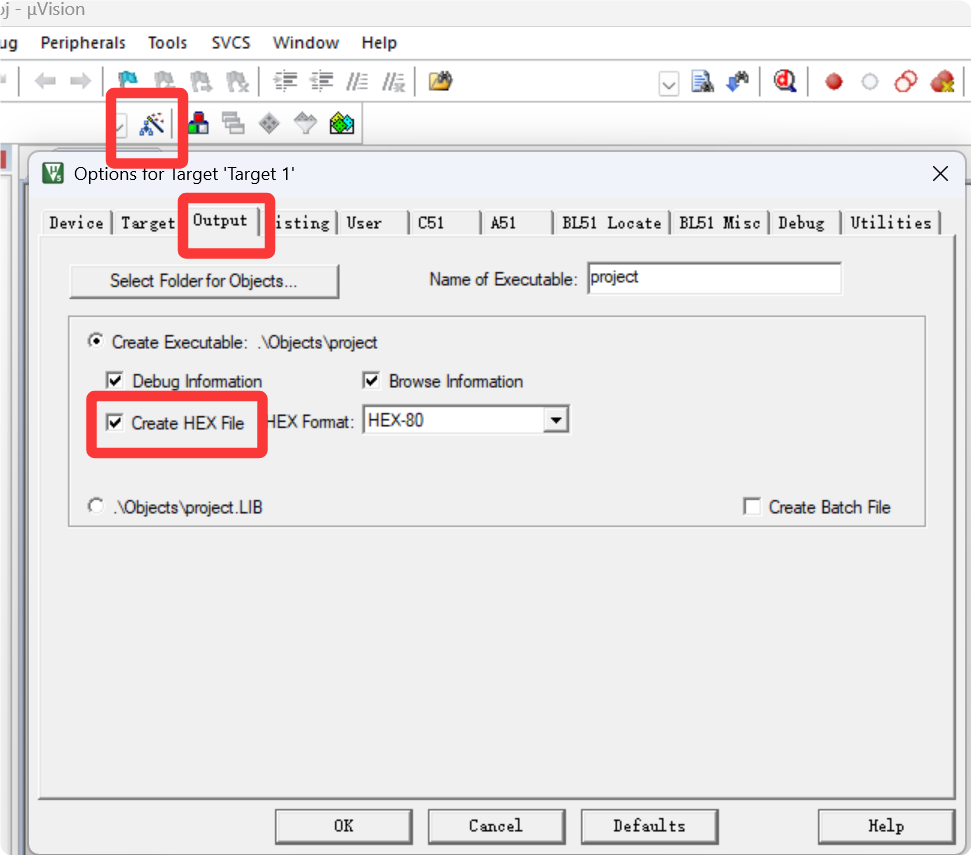

选择文件 如果没有找到可能是keil的output没有勾选

output配置

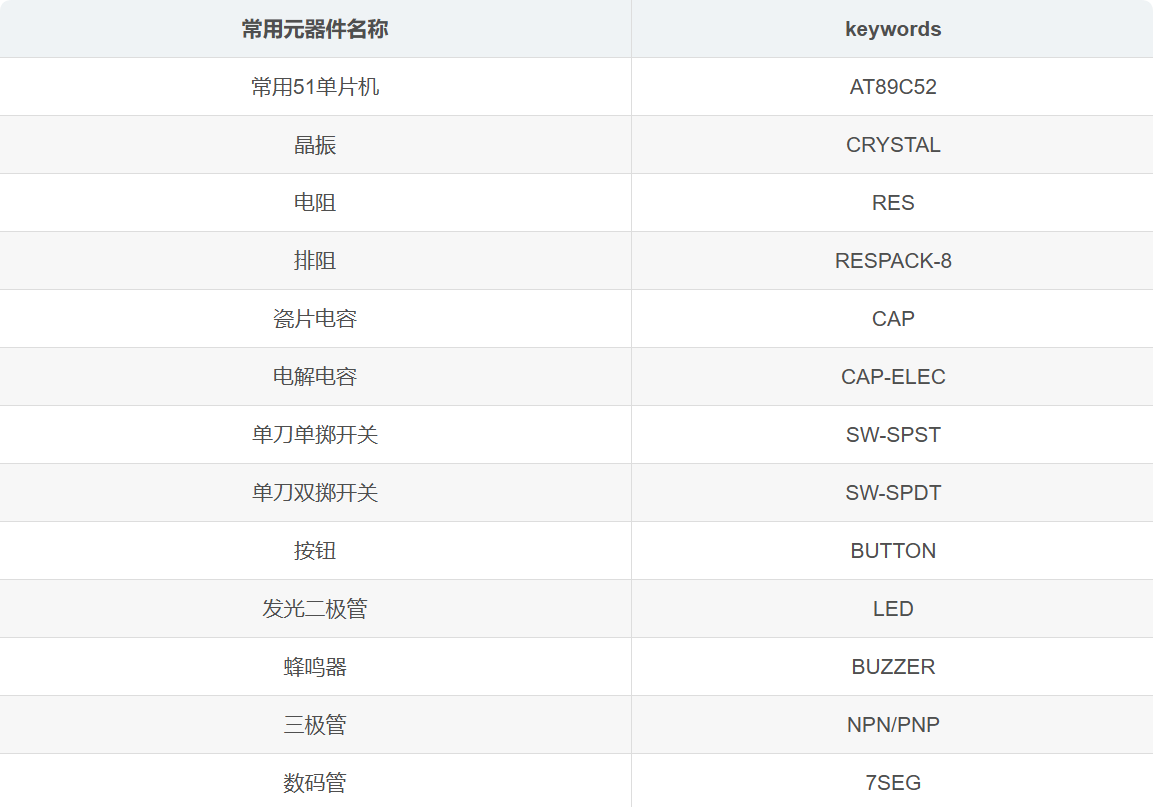

查找元件的相关名称

电阻---RES

开关---BUTTON

bcd数码管---7seg bcd grn

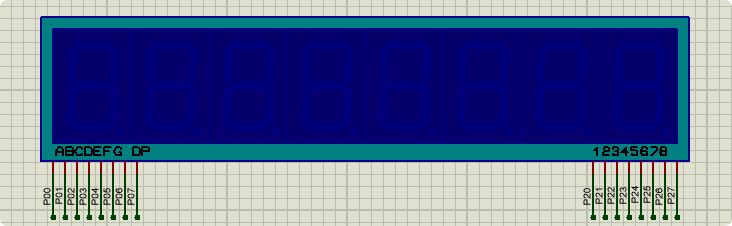

共阴极（cc）七段数码管        7SEG-MPX8-CC-BLUE         Common Cathode      接地

共阳极（ca）七段数码管        7SEG-MPX8-CA-BLUE        Common Anode        接5v

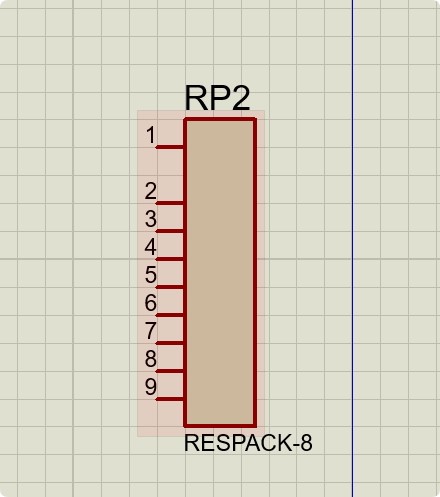

排阻        Respack-8 共有9 个引脚（8 个电阻 + 1 个公共端）

典型用于 51 单片机的P0 口（内部无上拉电阻），将公共端接 VCC（+5V），其余 8 个引脚分别连接 P0.0~P0.7，实现端口的高电平驱动能力。例如在数码管、LCD 显示电路中，P0 口通过 Respack-8 上拉后才能稳定输出高电平。

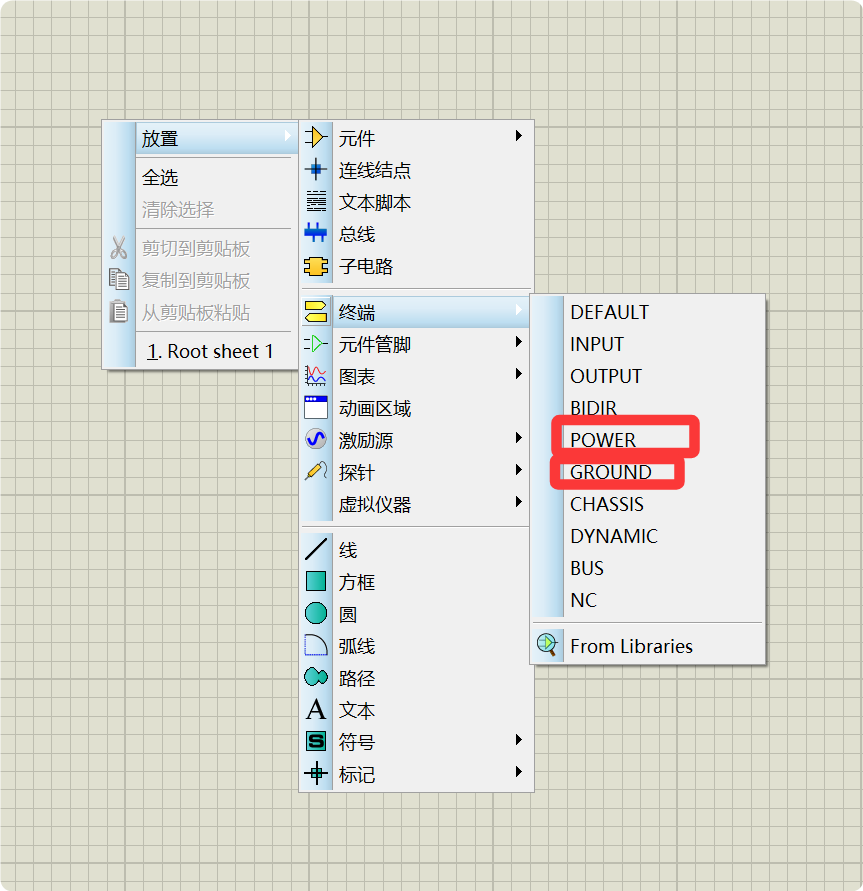

电源与接地

关于保存

记得先创一个文件夹，就以日期来命名

我的路径D:\code\proteus\日期

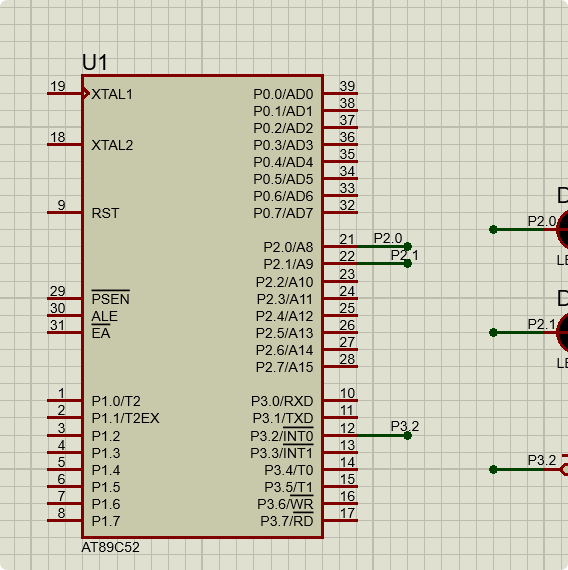

网络标号

仅单片机上的不作数，需要引线出来自己标号才行

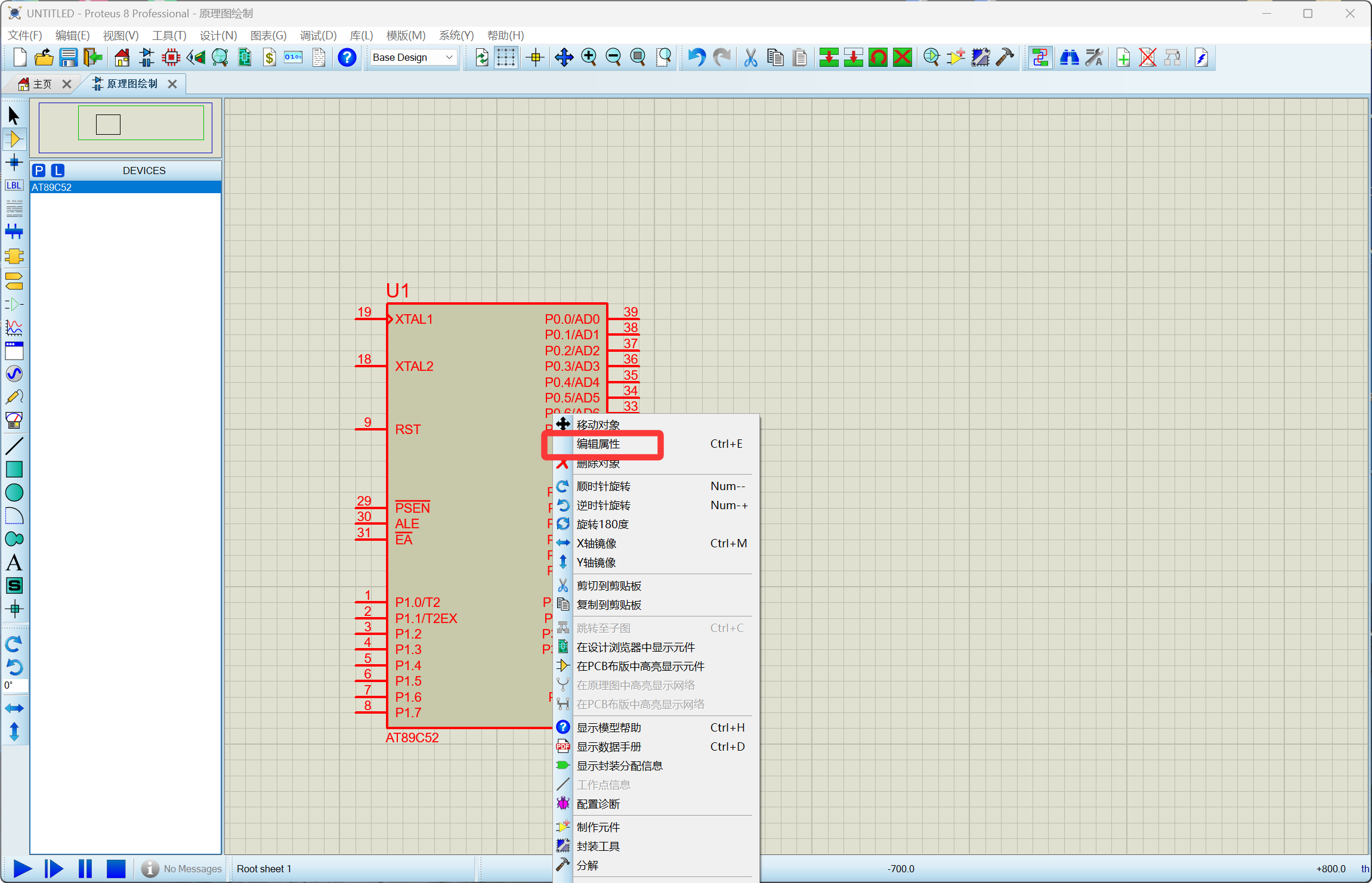

在想要标的线上     鼠标右键

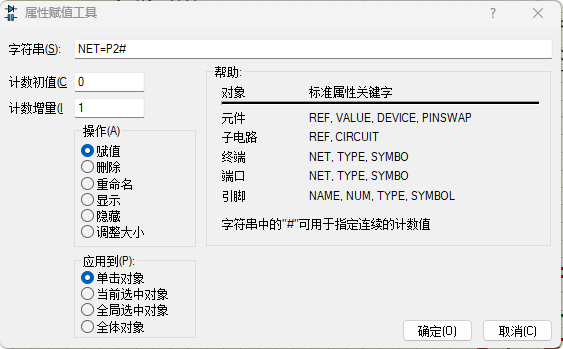

如何连续进行网络标号

界面的右上角

如果是对于接线的连续标注那么就符合格式

NET=__（你想要的命名）其中#用于替换，设置初始值和增量用于点击之后依次增加

示波器的使用方法

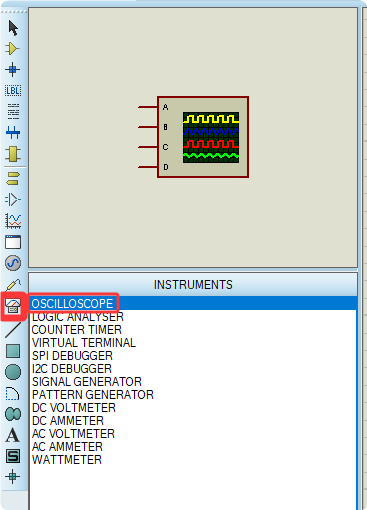

示波器的位置

选择通道连接相关的信号输入（无需像实物一样接地）

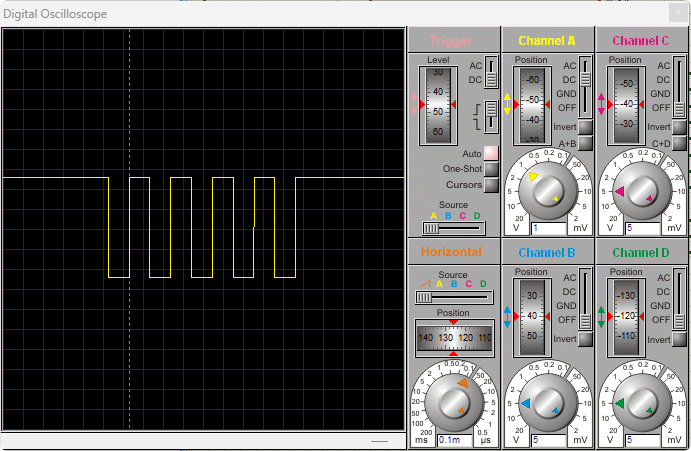

如何显示波形

当第一次按下启动时会出现弹窗，后续就不会主动跳出，需要我们自己打开

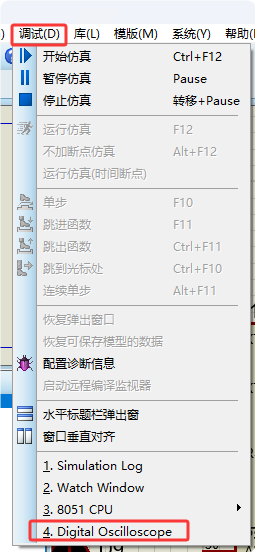

保持运行状态，调试--选择示波器

弹窗

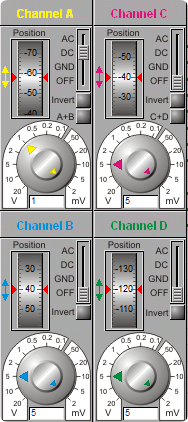

示波器面板介绍

四通道，同时可以显示四种波形ABCD

位置调节（使波上下移动） 左键按住上下拖动

水平方向同理

电压（决定背景格纵向每一段电压）

时间(背景格水平方向的间隔大小决定因素）

 可以点击你想要选择的电压，或者直接在下方输入电压

ac：通过电容把直流去掉

dc：包含直流部分

其他通道不适用的时候可以选择关闭OFF

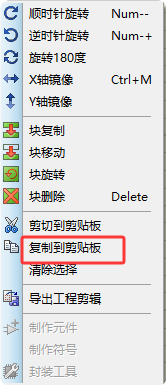

元件复制

如果从别的原理图上复制某些元件，可以直接复制。

选中区域，然后再在新的原理图上进行粘贴。

但别复制单片机，会有残留，然后一直报错。

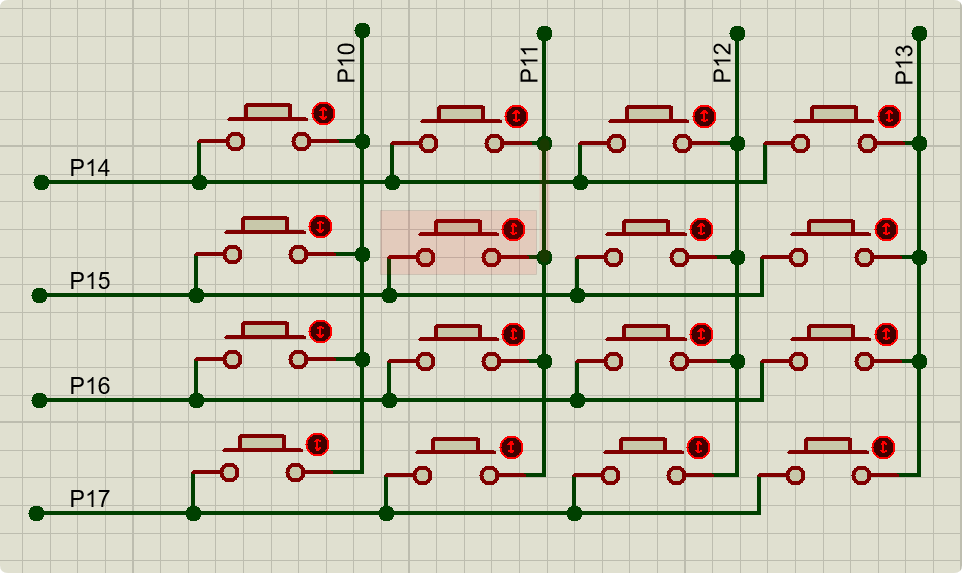

矩阵键盘

KEYPAD-TRELLIS-C1：

标准 4×4 矩阵键盘，16 个按键

KEYPAD-PHONE：

电话键盘布局（数字 0-9，* 和 #）

KEYPAD-CALCULATIR：

计算器

KEYPAD-SMALLCALC：

小型计算器风格键盘

自己画

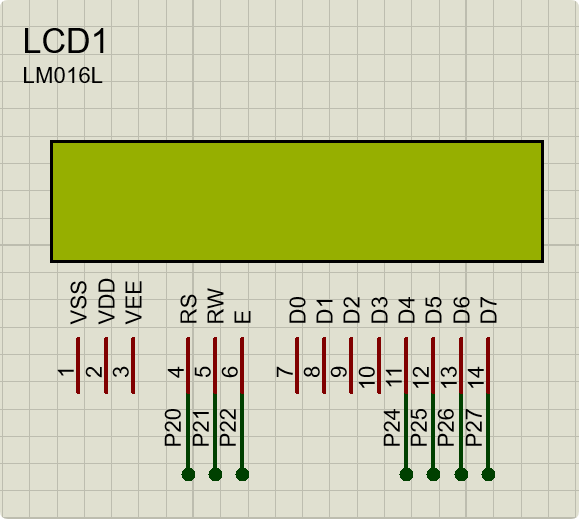

lcd1602

LM016L
