设计能实现四位二进制加法和减法的电路，其要求如下：

（1）输入的二进制数使用拨码开关输入。

（2）用一个开关M控制加减法的运算。

（3）数码管显示输入的加数、被加数和运算结果。

电路主要组成部分有加减法运算电路、补码电路、数码管显示电路组成。加法运算主要用74LS283实现，减法运算是通过补码的加法运算来实现的。被减数减去减数等于被加数加上加数的补码，这需要求出减数的反码，再在结果上加 1 得到补码，然后加到被减数上，这样相加的结果仍是补码，如果结果是正数，运算结果不变，如果是负数，对运算结果进行求补码运算可得到相应的原码，从而在数码管上显示。

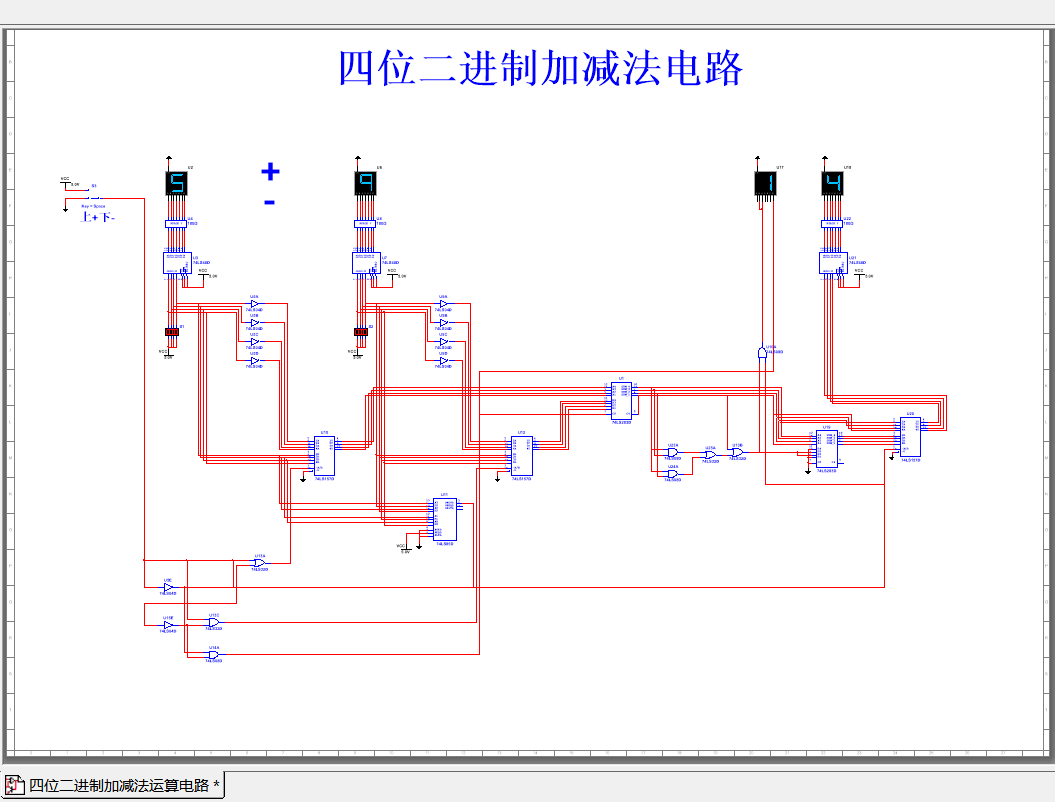

仿真电路图：

仿真演示与文件下载：基于multisim的四位二进制加减法电路设计演示视频_哔哩哔哩_bilibili
