基于STM32的智能饮水机控制系统设计

殷忆枫

1494人浏览 · 2025-09-15 10:55:26

殷忆枫 · 2025-09-15 10:55:26 发布

若该文为原创文章，转载请注明原文出处。

一、引言

（一）研究背景及意义

饮水机是现代家庭和办公场所的必备设备，其安全性、便捷性和节能性直接影响用户体验。传统饮水机功能单一，缺乏精确温控和缺水保护，存在干烧风险，且无法远程操作。本项目旨在开发一款具备精准温度控制、防干烧保护、多模式选择和远程监控功能的智能饮水机系统，对于提升生活智能化水平、保障用水安全、节约能源具有重要的现实意义。

（二）国内外研究现状

目前市场上高端饮水机已具备智能控制功能，但价格昂贵。大多数家用饮水机仍处于机械式或基础电子控制阶段。本设计基于性价比极高的STM32平台，集成传感器和执行器，提供了一个成本低、功能全、安全性高的智能饮水机控制解决方案，具有很高的实用和推广价值。

二、系统总体设计

（一）系统架构

本系统采用"感知-决策-执行-交互"的架构：

感知层：DS18B20（水温）、水位传感器
决策层：STM32F103C8T6主控芯片，处理数据并执行控制逻辑
执行层：继电器模块（控制加热片、水泵）、蜂鸣器
交互层：OLED显示屏、按键（本地交互）；ESP8266 WiFi模块（远程交互）

（二）功能模块划分

参数监测模块：DS18B20（水温）、水位传感器
控制执行模块：继电器（控制加热片、水泵）
报警模块：有源蜂鸣器
人机交互模块：OLED显示屏、按键
通信模块：ESP8266 WiFi模块

三、硬件设计与实现

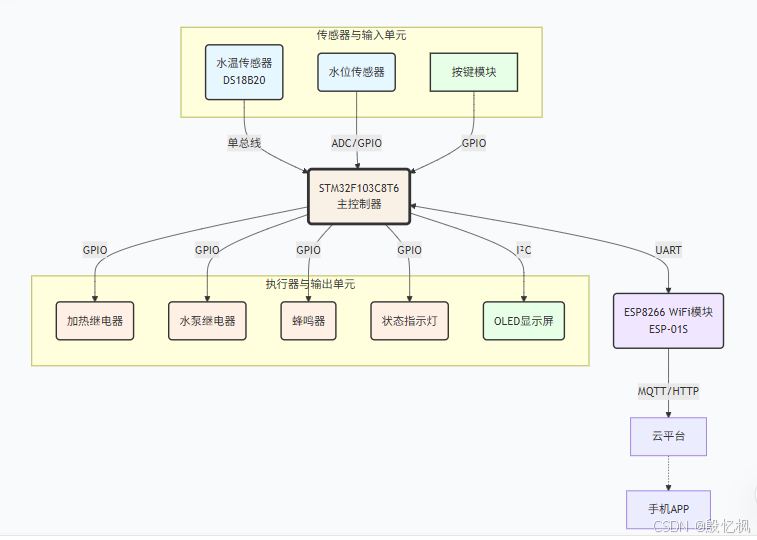

（一）系统硬件框架图

（二）主控模块选型及介绍

模块名称	型号	核心参数	选型理由
主控MCU	STM32F103C8T6	Cortex-M3, 72MHz, 64KB Flash, 20KB RAM, 多个GPIO	资源丰富，性能强大，完全满足本项目所有外设需求，性价比极高。

（三）传感器与执行器选型

模块类型	型号/种类	接口	功能说明
水温传感器	DS18B20	1-Wire	防水型，精度高，可直接浸入水中测量。
水位传感器	光电式水位传感器	GPIO	数字输出，缺水时输出低电平。无机械部件，寿命长，耐腐蚀。
加热控制	5V继电器模块	GPIO	控制加热片的通断。
水泵控制	5V继电器模块	GPIO	控制水泵的开关。
显示模块	0.96寸OLED	I2C	显示水温、设定温度、加热状态、水位状态等。
通信模块	ESP-01S	UART	通过AT指令连接Wi-Fi，与手机APP进行数据交换。

1. 工作模式管理

Normal模式(常温)：
- 不加热，直接出常温水
- 显示当前水温
Hot模式(加热)：
- 加热至设定温度并保温
- 温度可调范围：40°C-95°C
Water模式(缺水)：
- 检测到水位过低时自动进入
- 停止所有功能，报警提示
Open模式(出水)：
- 手动控制出水
- 可设定出水时间

2. 温度控制逻辑

加热控制：
- if (当前水温 < 设定温度) && (水位正常) { 启动加热继电器; OLED显示"Heating"; }
- if (当前水温 >= 设定温度) { 关闭加热继电器; OLED显示"Keep Warm"; }
温度调节：
- "温度+"按键：设定温度+5°C（最高95°C）
- "温度-"按键：设定温度-5°C（最低40°C）

3. 水位安全监控

无水保护：
- if (水位传感器 == 无水) { 关闭加热继电器; 关闭水泵继电器; 启动蜂鸣器报警; LED显示黄色; OLED显示"Water:缺水警告"; }
恢复正常：
- if (水位传感器 == 有水) { 停止报警; 恢复系统功能; }

4. 按键控制功能

加热按键：切换加热模式开关
出水按键：手动控制出水（按下出水，松开停止）
温度+：提高设定温度
温度-：降低设定温度

5. OLED显示界面

主界面显示：
----------------
当前水温: 25.5°C
设定温度: 80.0°C
模式: Hot加热中
状态: 正常
----------------

缺水报警显示：
----------------
Water:缺水警告！
请及时加水
功能已暂停
----------------

6. 远程监控功能

APP可实时查看：
- 当前水温和设定温度
- 工作模式状态
- 水位状态
APP远程控制：
- 远程开关加热功能
- 远程控制出水
- 远程设置温度
- 接收缺水报警通知

四、软件设计与实现

（一）开发环境搭建

IDE：STM32CubeIDE
库：使用STM32CubeMX配置HAL库，初始化GPIO、I2C、UART、定时器等外设
驱动：需编写DS18B20、OLED、ESP8266等驱动程序

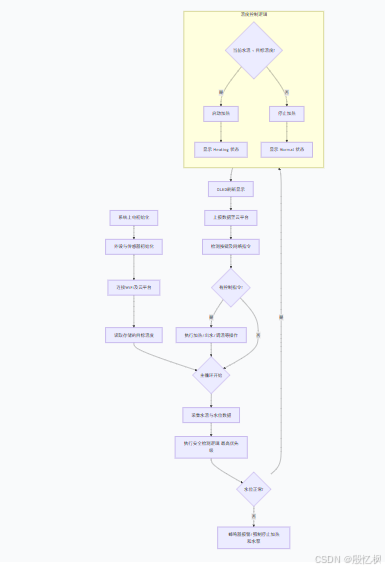

（二）系统软件流程图

（三）关键软件模块实现

1. 安全检测与保护逻辑（最高优先级）

bool isWaterLevelOK = false;

void Safety_Check(void) {
  // 读取水位传感器状态
  isWaterLevelOK = (HAL_GPIO_ReadPin(WATER_LEVEL_GPIO_Port, WATER_LEVEL_Pin) == GPIO_PIN_SET);

  if (!isWaterLevelOK) {
    // 缺水状态：强制停止所有功能并报警
    Heater_Off();
    Water_Pump_Off();
    Buzzer_On();
    OLED_ShowWarning("WATER: Lack of Water!");
    MQTT_Publish("water_dispenser/status", "water_low");
  } else {
    Buzzer_Off();
    // 水位正常，恢复正常功能
  }
}

2. 温度控制逻辑

float targetTemperature = 25.0; // 默认目标温度
float currentTemperature = 0.0;
bool heatingEnabled = false;

void Temperature_Control(void) {
  if (!heatingEnabled || !isWaterLevelOK) {
    Heater_Off();
    return;
  }

  // ON-OFF控制
  if (currentTemperature < targetTemperature - 1.0) { // 设置回差防止频繁开关
    Heater_On();
    OLED_ShowStatus("HOT: Heating");
  } else if (currentTemperature >= targetTemperature) {
    Heater_Off();
    OLED_ShowStatus("NORMAL: Ready");
  }
}

// 执行器控制函数
void Heater_On(void)  { HAL_GPIO_WritePin(HEATER_GPIO_Port, HEATER_Pin, GPIO_PIN_RESET); }
void Heater_Off(void) { HAL_GPIO_WritePin(HEATER_GPIO_Port, HEATER_Pin, GPIO_PIN_SET); }
void Water_Pump_On(void)  { HAL_GPIO_WritePin(PUMP_GPIO_Port, PUMP_Pin, GPIO_PIN_RESET); }
void Water_Pump_Off(void) { HAL_GPIO_WritePin(PUMP_GPIO_Port, PUMP_Pin, GPIO_PIN_SET); }

3. 按键扫描与处理

void Key_Scan(void) {
  if (HAL_GPIO_ReadPin(KEY_HEAT_GPIO_Port, KEY_HEAT_Pin) == GPIO_PIN_RESET) {
    HAL_Delay(50); // 消抖
    if (HAL_GPIO_ReadPin(KEY_HEAT_GPIO_Port, KEY_HEAT_Pin) == GPIO_PIN_RESET) {
      heatingEnabled = !heatingEnabled; // 加热启停切换
      while(HAL_GPIO_ReadPin(KEY_HEAT_GPIO_Port, KEY_HEAT_Pin) == GPIO_PIN_RESET); // 等待释放
    }
  }
  // 出水按键
  if (HAL_GPIO_ReadPin(KEY_PUMP_GPIO_Port, KEY_PUMP_Pin) == GPIO_PIN_RESET) {
    HAL_Delay(50);
    if (HAL_GPIO_ReadPin(KEY_PUMP_GPIO_Port, KEY_PUMP_Pin) == GPIO_PIN_RESET) {
      if(isWaterLevelOK) Water_Pump_On();
      while(HAL_GPIO_ReadPin(KEY_PUMP_GPIO_Port, KEY_PUMP_Pin) == GPIO_PIN_RESET);
      Water_Pump_Off();
    }
  }
  // 温度加按键
  if (HAL_GPIO_ReadPin(KEY_ADD_GPIO_Port, KEY_ADD_Pin) == GPIO_PIN_RESET) {
    HAL_Delay(50);
    if (HAL_GPIO_ReadPin(KEY_ADD_GPIO_Port, KEY_ADD_Pin) == GPIO_PIN_RESET) {
      targetTemperature += 5.0;
      if (targetTemperature > 95.0) targetTemperature = 95.0; // 上限95°C
      Save_Setting();
    }
  }
  // 温度减按键
  if (HAL_GPIO_ReadPin(KEY_SUB_GPIO_Port, KEY_SUB_Pin) == GPIO_PIN_RESET) {
    HAL_Delay(50);
    if (HAL_GPIO_ReadPin(KEY_SUB_GPIO_Port, KEY_SUB_Pin) == GPIO_PIN_RESET) {
      targetTemperature -= 5.0;
      if (targetTemperature < 25.0) targetTemperature = 25.0; // 下限25°C
      Save_Setting();
    }
  }
}

4. 云平台数据上报与指令处理

void Publish_Data(void) {
  char json_data[128];
  sprintf(json_data,
          "{\"temp\":%.1f, \"target_temp\":%.1f, \"heating\":%s, \"water_ok\":%s, \"mode\":\"%s\"}",
          currentTemperature, targetTemperature,
          heatingEnabled ? "true" : "false",
          isWaterLevelOK ? "true" : "false",
          heatingEnabled ? "hot" : "normal");
  ESP8266_MQTT_Publish("water_dispenser/status", json_data);
}

void Process_App_Command(char* cmd) {
  if (strstr(cmd, "heat=on")) {
    if(isWaterLevelOK) heatingEnabled = true;
  } else if (strstr(cmd, "heat=off")) {
    heatingEnabled = false;
  } else if (strstr(cmd, "pump=on")) {
    if(isWaterLevelOK) Water_Pump_On();
  } else if (strstr(cmd, "pump=off")) {
    Water_Pump_Off();
  } else if (strstr(cmd, "set_temp=")) {
    float new_temp;
    sscanf(cmd, "set_temp=%f", &new_temp);
    if (new_temp >= 25.0 && new_temp <= 95.0) {
      targetTemperature = new_temp;
      Save_Setting();
    }
  }
}

五、系统测试与优化

（一）测试方案

安全性测试：
- 干烧保护：将水位传感器置于空气中，模拟缺水，测试系统是否立即停止加热并声光报警
- 超温保护：设置较低目标温度，用外部热源加热DS18B20，测试超温后加热是否停止
功能测试：
- 温度控制：设置不同目标温度，测试系统能否准确加热并稳定在目标温度附近
- 按键控制：测试四个按键是否能正常控制加热、出水、调节温度
- 远程控制：测试APP远程设定温度、启停加热、启停水泵功能
可靠性测试：系统连续运行24小时，观察温度控制是否稳定，网络连接是否可靠

（二）优化方向

软件优化：
- PID控制算法：将简单的ON-OFF控制升级为PID控制，使水温控制更加精确和平稳
- 定时功能：增加APP定时加热功能，方便用户使用
- 能耗统计：根据加热器功率和工作时间，计算并显示耗电量
硬件优化：
- 电源隔离：加热器功率较大，其控制继电器应与MCU采用光耦隔离，并单独供电
- 多档位加热：增加多个加热功率档位，提高能效
