一、引言

（一）研究背景及意义

热水器是现代家庭必不可少的电器，其安全性和便捷性直接关系到用户的生命财产和生活品质。传统热水器功能单一，缺乏精确温控，且无法远程操作，经常出现等待加热、水温忽冷忽烫或忘记关闭导致能源浪费等问题。更严重的是，干烧是热水器最大的安全隐患。本项目旨在开发一款具备精准温度控制、防干烧保护、远程监控等功能的智能热水器系统，对于提升家居智能化水平、保障用户安全、节约能源具有重要的现实意义。

（二）国内外研究现状

目前市场上高端热水器已具备Wi-Fi控制和手机APP管理功能，但价格昂贵。大多数家用热水器仍处于机械式或基础电子控制阶段。本设计基于性价比极高的STM32平台，自主集成传感器和执行器，提供了一个成本低、功能全、安全性高的智能热水器控制解决方案，具有很高的实用和推广价值。

二、系统总体设计

（一）系统架构

本系统采用“感知-决策-执行-交互”的架构。

1. 感知层：DS18B20（水温）、水位传感器。

2. 决策层：STM32F103C8T6主控芯片，处理数据、执行PID控制算法和安全逻辑。

3. 执行层：继电器模块（控制加热片、水泵）、蜂鸣器。

4. 交互层：OLED显示屏、按键（本地交互）；ESP8266 Wi-Fi模块（远程交互）。

（二）功能模块划分

1. 参数监测模块：DS18B20（水温）、水位传感器。

2. 控制执行模块：继电器（控制加热片、水泵）。

3. 报警模块：有源蜂鸣器。

4. 人机交互模块：OLED显示屏、按键。

5. 通信模块：ESP8266 Wi-Fi模块。

三、硬件设计与实现

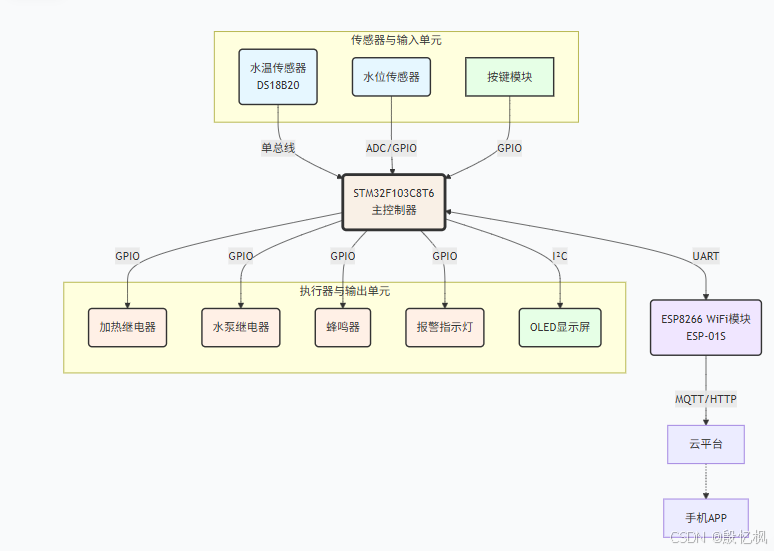

（一）系统硬件框架图

1. 主控单元

器件名称	推荐型号	接口	功能说明
STM32单片机	STM32F103C8T6	-	作为系统核心，负责温度采集、水位检测、逻辑判断、控制执行器、以及与WiFi模块通信。

2. 传感器与输入单元

器件名称	推荐型号/类型	接口	功能说明
水温传感器	DS18B20	单总线	检测热水器内的水温。防水封装，直接浸入水中，精度高，测量范围-55°C至+125°C。
水位传感器	浮球开关/光电液位传感器	GPIO/ADC	检测水箱内的水位。缺水时输出信号变化，防止干烧。
按键模块	轻触开关 × 4	GPIO	功能分配：加热开关、出水控制、温度+、温度-。

3. 执行器与输出单元

器件名称	推荐型号/类型	接口	功能说明
加热继电器	5V 继电器模块	GPIO	控制加热管的电源。STM32根据设定温度和当前温度控制其通断。必须使用安全低压控制！
水泵继电器	5V 继电器模块	GPIO	控制出水水泵的电源。用于抽水或供水。
有源蜂鸣器	5V有源蜂鸣器	GPIO	当水位过低或其他异常情况时，发出报警声提醒用户。
报警指示灯	高亮LED	GPIO	提供视觉报警信号，与蜂鸣器同步工作。
OLED显示屏	SSD1306	I²C	实时显示：当前水温、设定温度、加热状态、水泵状态、水位状态和警告信息。

4. 通信单元

器件名称	推荐型号	接口	功能说明
WiFi模块	ESP-01S	UART	STM32通过串口以AT指令与ESP8266通信，将水温、水位、工作状态等数据上传至云平台，用户可通过手机APP远程监控和控制。

5. 电源单元

器件名称	推荐规格	功能说明
电源适配器	5V/2A + 12V/10A 双输出	5V为控制部分供电；12V为加热管和水泵供电。重要： 大功率设备必须通过继电器控制，与低压部分隔离。

---

核心控制逻辑说明

1. 温度控制逻辑

• 加热控制：

  • if (当前水温 < 设定温度) && (水位正常) { 启动加热继电器; }

  • if (当前水温 >= 设定温度) { 关闭加热继电器; }

• 温度调节：

  • 通过"温度+"和"温度-"按键设置目标温度（如：40°C-75°C）

  • 温度变化步进：±5°C

2. 水位安全监控

• 无水保护：

  • if (水位传感器 == 无水) { 关闭加热继电器; 关闭水泵继电器; 启动蜂鸣器报警; LED闪烁; OLED显示"请加水"; }

• 恢复正常：

  • if (水位传感器 == 有水) { 停止报警; 恢复系统功能; }

3. 手动控制功能

• 加热按键： 手动开启/关闭加热功能

• 出水按键： 手动控制水泵出水

• 温度+/-： 调节设定温度

4. 显示界面

OLED显示内容：

text

第1行：水温：45°C/60°C
第2行：加热：ON 水泵：OFF
第3行：水位：正常
第4行：状态：工作中

5. 远程监控功能

• APP可实时查看：

  • 当前水温和设定温度

  • 加热状态和水泵状态

  • 水位状态

• APP远程控制：

  • 远程开启/关闭加热

  • 远程控制出水

  • 远程设置温度

  • 接收低水位报警通知

四、软件设计与实现

（一）开发环境搭建

1. IDE：STM32CubeIDE。

2. 库：使用STM32CubeMX配置HAL库，初始化GPIO、I2C、UART、定时器等外设。

3. 驱动与算法：需编写DS18B20、OLED、ESP8266等驱动程序，并实现PID控制算法。

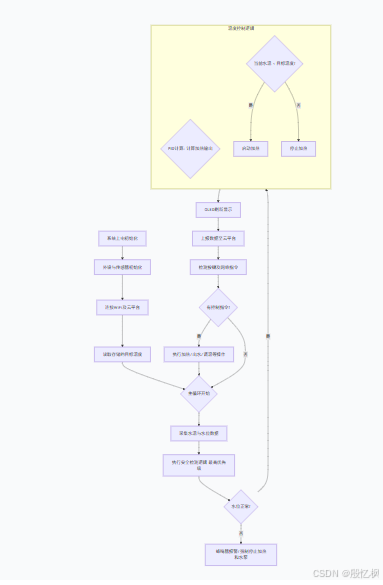

（二）系统软件流程图

（三）关键软件模块实现

1. 安全检测与保护逻辑（最高优先级）

bool isWaterLevelOK = false;

void Safety_Check(void) {
  // 读取水位传感器状态
  isWaterLevelOK = (HAL_GPIO_ReadPin(WATER_LEVEL_GPIO_Port, WATER_LEVEL_Pin) == GPIO_PIN_SET); // 假设高电平表示有水

  if (!isWaterLevelOK) {
    // 缺水状态：强制停止所有功能并报警
    Heater_Off();
    Water_Pump_Off();
    Buzzer_On();
    OLED_ShowWarning("WARNING: NO WATER!");
    // 上报缺水状态到APP
    MQTT_Publish("water_heater/alert", "water_low");
  } else {
    Buzzer_Off();
    // 水位正常，恢复正常功能
  }
}

2. 温度控制逻辑（PID算法）

float targetTemperature = 50.0; // 默认目标温度
float currentTemperature = 0.0;
bool heatingEnabled = false;   // 总加热使能，由按键或APP控制

void Temperature_Control(void) {
  if (!heatingEnabled || !isWaterLevelOK) {
    Heater_Off();
    return;
  }

  // 简单的ON-OFF控制（也可升级为PID）
  if (currentTemperature < targetTemperature - 1.0) { // 设置回差防止频繁开关
    Heater_On();
  } else if (currentTemperature >= targetTemperature) {
    Heater_Off();
  }

  // 若使用PID（更精准，水温更稳定）
  // float output = PID_Calculate(targetTemperature, currentTemperature);
  // __HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_1, output); // 使用PWM控制加热功率
}

// 加热器控制函数
void Heater_On(void)  { HAL_GPIO_WritePin(HEATER_GPIO_Port, HEATER_Pin, GPIO_PIN_RESET); } // 低电平触发继电器
void Heater_Off(void) { HAL_GPIO_WritePin(HEATER_GPIO_Port, HEATER_Pin, GPIO_PIN_SET); }
void Water_Pump_On(void)  { HAL_GPIO_WritePin(PUMP_GPIO_Port, PUMP_Pin, GPIO_PIN_RESET); }
void Water_Pump_Off(void) { HAL_GPIO_WritePin(PUMP_GPIO_Port, PUMP_Pin, GPIO_PIN_SET); }

3. 按键扫描与处理

void Key_Scan(void) {
  if (HAL_GPIO_ReadPin(KEY_HEAT_GPIO_Port, KEY_HEAT_Pin) == GPIO_PIN_RESET) {
    HAL_Delay(50); // 简单消抖
    if (HAL_GPIO_ReadPin(KEY_HEAT_GPIO_Port, KEY_HEAT_Pin) == GPIO_PIN_RESET) {
      heatingEnabled = !heatingEnabled; // 加热启停切换
      while(HAL_GPIO_ReadPin(KEY_HEAT_GPIO_Port, KEY_HEAT_Pin) == GPIO_PIN_RESET); // 等待按键释放
    }
  }
  // 同理处理 KEY_PUMP(出水), KEY_ADD(温度+), KEY_SUB(温度-)
  if (HAL_GPIO_ReadPin(KEY_ADD_GPIO_Port, KEY_ADD_Pin) == GPIO_PIN_RESET) {
    HAL_Delay(50);
    if (HAL_GPIO_ReadPin(KEY_ADD_GPIO_Port, KEY_ADD_Pin) == GPIO_PIN_RESET) {
      targetTemperature += 0.5;
      if (targetTemperature > 75.0) targetTemperature = 75.0; // 设置上限
      Save_Setting();
    }
  }
  // ... KEY_SUB 同理
}

4. 云平台数据上报与指令处理

void Publish_Data(void) {
  char json_data[128];
  sprintf(json_data,
          "{\"temp\":%.1f, \"target_temp\":%.1f, \"heating\":%s, \"pump\":%s, \"water_ok\":%s}",
          currentTemperature, targetTemperature,
          heatingEnabled ? "true" : "false",
          pumpState ? "true" : "false",
          isWaterLevelOK ? "true" : "false");
  ESP8266_MQTT_Publish("water_heater/status", json_data);
}

void Process_App_Command(char* cmd) {
  if (strstr(cmd, "heat=on")) {
    heatingEnabled = true;
  } else if (strstr(cmd, "heat=off")) {
    heatingEnabled = false;
  } else if (strstr(cmd, "pump=on")) {
    if(isWaterLevelOK) Water_Pump_On(); // 安全判断：有水才能开水泵
  } else if (strstr(cmd, "pump=off")) {
    Water_Pump_Off();
  } else if (strstr(cmd, "set_temp=")) {
    float new_temp;
    sscanf(cmd, "set_temp=%f", &new_temp);
    if (new_temp >= 35.0 && new_temp <= 75.0) { // 设置安全范围
      targetTemperature = new_temp;
      Save_Setting();
    }
  }
}

五、系统测试与优化

（一）测试方案

1. 安全性测试：

   • 干烧保护：将水位传感器置于空气中，模拟缺水，测试系统是否立即停止加热并声光报警。

   • 超温保护：设置一个较低的目标温度，然后用外部热源加热DS18B20，测试温度超过设定值后加热是否停止。

2. 功能测试：

   • 温度控制：设置不同目标温度（如40°C, 50°C, 60°C），测试系统能否准确加热并稳定在目标温度附近。

   • 按键控制：测试四个按键是否能正常控制加热、出水、调节温度。

   • 远程控制：测试APP远程设定温度、启停加热、启停水泵功能是否及时响应。

3. 可靠性测试：系统连续运行24小时，观察温度控制是否稳定，网络连接是否可靠。

（二）优化方向

1. 软件优化：

   • PID控制算法：将简单的ON-OFF控制升级为PID控制，使水温控制更加精确和平稳，避免温度波动。

   • 定时功能：增加APP定时加热功能，例如设定每天晚上8点将水加热到50°C，方便用户使用。

   • 能耗统计：根据加热器功率和工作时间，粗略计算并显示本次加热的耗电量。

2. 硬件优化：

   • 电源隔离：加热器功率较大，其控制继电器应与MCU采用光耦隔离，并单独供电，防止干扰MCU。

   • 防漏电设计：增加漏电保护器（硬件），作为软件保护之外的又一重安全屏障。

六、结论与关键设计

（一）结论

本项目成功设计并实现了一个安全可靠、功能完善的智能热水器控制系统。系统实现了精准的温度控制、完备的防干烧保护、便捷的本地与远程操作，达到了设计的预期目标。经过测试，系统运行稳定，控制准确，安全性高，为用户提供了舒适、安全、节能的热水使用体验。

（二）关键设计

1. 安全第一设计：

   • 防干烧保护： 水位检测必须绝对可靠，无水时立即切断加热电源

   • 过热保护： 设置温度上限（如75°C），防止过热危险

   • 电气隔离： 强电部分（加热管）与弱电控制部分完全隔离

2. 加热控制优化：

   • 采用PWM控制或PID算法，实现精确温度控制

   • 加入温度回差控制，防止频繁启停加热器

   • 加热过程中实时监测水位变化

3. 用户体验设计：

   • 温度设置范围合理（40°C-75°C），满足不同用途

   • 操作简单直观，一键式控制

   • 状态显示清晰，报警信息明确

4. 节能设计：

   • 支持定时加热功能，在用电低谷时段加热

   • 自动保温功能，温度低于设定值一定范围后自动加热

   • 待机模式降低功耗

5. 可靠性设计：

   • 传感器故障检测，异常时自动进入安全模式

   • 看门狗定时器，防止程序跑飞

   • 参数断电保存，恢复供电后保持原有设置

6. 安装与维护：

   • 水位传感器安装位置合理，准确反映真实水位

   • 温度传感器安装在水流充分位置，避免测量偏差

   • 便于清洁和维护的结构设计
