TL;DR：本文提出一种基于STM32F411VE微控制器的嵌入式电池EIS测量系统，通过分段式PWM多谐波激励（0.5 Hz至5 kHz，共39个频率点）结合改进型Howland电流泵实现电池工作状态下的实时阻抗测量。采用人工蜂群算法优化峰值因子，利用遗传算法结合Nelder-Mead单纯形法辨识等效电路模型参数。系统在450 mAh至1000 mAh三款锂电池上验证，R1和Warburg参数与SOC呈现显著单调相关性。

论文信息

• Cicioni, G., De Angelis, A., Janeiro, F. M., Ramos, P. M., & Carbone, P. (2023). Battery Impedance Spectroscopy Embedded Measurement System. Batteries, 9(12), 577

一、背景与问题

1.1 锂电池应用的技术需求

可充电锂电池已渗透至现代生活的各个层面。从智能手机、平板电脑、无线耳机，到电动汽车和电网储能系统，锂电池的高能量密度、长循环寿命特性使其成为能源转型的核心支撑。据论文数据，2022年全球新能源汽车销量达1000万辆（占新车市场的14%），动力电池市场规模同比增长65%至530 GWh，预计2030年需求将突破3 TWh。

锂电池在智能电网和微电网中作为短期储能的角色也日益重要，用于平抑风光等可再生能源的间歇性波动，支撑离网系统运行。

1.2 SOC/SOH估算的技术挑战

电池管理系统（BMS）中的两大核心参数——荷电状态（State of Charge, SOC）和健康状态（State of Health, SOH）——的准确估计直接影响用户体验和电池寿命。传统方法面临局限：

方法	原理	局限性
库仑计数法	积分充放电电流	累积误差，难以在线修正
开路电压法(OCV)	OCV-SOC查表	需要静置时间，不适合动态工况
卡尔曼滤波法	基于等效电路模型	依赖模型精度
电压弛豫拟合法	拟合电压恢复曲线	计算复杂度高

电化学阻抗谱（Electrochemical Impedance Spectroscopy, EIS）通过分析电池在宽频域范围内的阻抗响应，能够揭示电池内部的电化学过程（电荷转移、扩散效应、SEI膜特性等），为SOC/SOH估计提供更丰富的信息维度。相比单一电压/电流测量，EIS在多个频率点获取阻抗数据，可有效分离不同电化学过程的贡献。

1.3 嵌入式EIS的核心瓶颈

传统EIS测量依赖昂贵且体积庞大的实验室仪器（如频率响应分析仪），难以直接集成到消费电子或汽车BMS中。便携式设备中能量存储有限，对测量系统的可靠性/精度要求极高，存在大量潜在的实施方案。

本文的核心贡献在于：设计并验证一套基于STM32F411VE开发板（成本不足20美元）的嵌入式EIS测量系统，使其能够在电池正常工作状态（充放电过程）中实时获取阻抗谱。

二、核心创新与方法

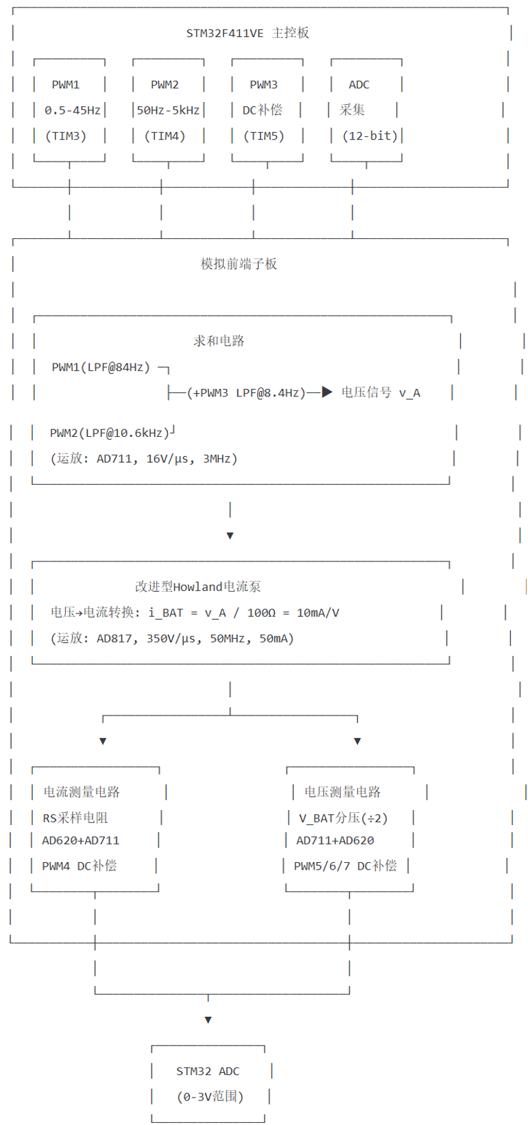

2.1 系统架构概览

系统以STM32F411VE探索套件为核心处理器，搭配自主设计的模拟前端子板，形成完整的EIS测量链路。该MCU为32位Arm Cortex-M4架构，主频100 MHz，集成512 KB Flash和128 KB RAM。

系统的核心设计思路是：通过多谐波激励信号在单次采样窗口内覆盖宽频域，利用频域分析提取各频率点的阻抗响应。

2.2 多谐波激励信号设计

分段式PWM信号生成策略

为覆盖0.5 Hz至5 kHz的宽频域（跨越约4个数量级），同时避免过大的查找表占用处理器内存，系统采用分段策略将多谐波信号拆分为两个互补频段：

低频段（PWM1） ：0.5-45 Hz，包含19个离散频率点

• 频率分量：0.5, 1, 1.5, 2, 3, 4, 5, 6, 7, 8, 10, 12, 15, 20, 25, 30, 35, 40, 45 Hz

高频段（PWM2） ：50 Hz-5 kHz，包含20个离散频率点

• 频率分量：50, 100, 150, 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000 Hz

采用分段策略的核心考量在于：低频端信号周期极长（如0.5 Hz周期达2秒），若使用单一查找表存储一个完整周期，需要占用极大的内存空间。拆分后两个查找表可存储于处理器RAM中，实现灵活配置。

STM32定时器配置详解

系统利用STM32F411VE的8个独立可编程定时器中的3个（PWM1/2/3对应TIM3/TIM4/TIM5），定时器配置关键参数如下：

参数	PWM1 (TIM3)	PWM2 (TIM4)	PWM3 (TIM5)
预分频(PSC)	依据目标频率动态计算	依据目标频率动态计算	依据目标频率动态计算
自动重载(ARR)	16位，最大65535	16位，最大65535	16位，最大65535
PWM频率范围	覆盖0.5-45Hz	覆盖50Hz-5kHz	DC补偿
分辨率	16位	16位	16位
通道数	4通道可用	4通道可用	4通道可用

每个定时器由主系统时钟（100 MHz）驱动，通过16位预分频器和16位自动重载计数器实现灵活的频率/占空比控制。各通道拥有独立的捕获/比较寄存器，支持独立占空比调节。

峰值因子优化

多谐波信号的峰值因子（Crest Factor, CF = 峰值幅度/RMS值） 直接影响ADC的动态范围利用率。CF值越低，相同ADC位数下可获得更高的信噪比。

论文采用人工蜂群算法（Artificial Bee Colony, ABC） 优化各频率分量的初始相位，使得合成信号的峰值最小化。相比随机相位分布，优化后的多谐波信号CF显著降低，激励能量更集中于有效测量带宽内。

2.3 改进型Howland电流泵

电池端口阻抗通常在毫欧至欧姆量级，需要电流激励而非电压激励才能获得有效的阻抗响应。Howland电流泵将PWM产生的电压信号转换为恒定的交流电流叠加到电池工作电流中。

电路采用改进型拓扑，关键设计参数：

参数	数值	说明
核心电阻 R_A	100 Ω	决定跨导增益
运放型号	AD817	350 V/μs压摆率，50 MHz单位增益带宽
最大输出电流	50 mA	满足激励需求
跨导增益	10 mA/V	A = i_BAT/v_A = 1/100

输出电流计算公式：

AD817的高压摆率（350 V/μs）和宽带宽（50 MHz）确保高频激励信号的完整性，避免信号在电流转换过程中失真。

三、关键技术细节

3.1 模拟前端电路详解

3.1.1 求和电路

将PWM1、PWM2经低通滤波后的信号进行叠加，并通过PWM3产生的DC分量抵消残余直流偏置，确保激励信号为零均值交流信号。

低通滤波器配置：

信号通道	滤波器类型	截止频率	电路增益
PWM1	二阶RC	84 Hz	-1
PWM2	二阶RC	10.6 kHz	-1
PWM3	二阶RC	8.4 Hz	+1.5

运算放大器选用ADI AD711，关键参数：

• 压摆率：16 V/μs
• 单位增益带宽：3 MHz
• 输入偏置电流：典型值 pA 级

PWM3的+1.5倍增益设计用于DC补偿调节，其增益大于PWM1/PWM2是为了提供足够的DC抵消范围。

3.1.2 电池电流测量电路

电池电流通过采样电阻 RS 转换为电压信号，经仪表放大器放大后送入ADC：

DC偏置叠加电路通过两个100kΩ电阻引入0.5倍增益，确保信号在ADC的0-3V单极性输入范围内。

3.1.3 电池电压测量电路

电池电压包含大直流分量和小交流扰动，需先消除DC再放大AC：

使用两个PWM（PWM5+PWM6）联合调节的原因：扩大DC补偿电压范围，提高细调精度。

3.1.4 电源管理

模拟电路需要±15V双极性供电，而USB供电仅提供5V。系统采用ADI ADP5070 DC-DC升压/反压芯片生成±15V：

参数	数值
输入电压	5V (USB供电)
输出电压	±15V (V_CC = 15V)
芯片型号	ADP5070
特点	开关稳压器，需注意EMI设计

3.2 系统校准流程

3.2.1 DC校准

调整PWM3占空比，测量求和电路输出直流分量，迭代调节直至DC分量为零。此步骤消除PWM1和PWM2的固有直流偏置。

3.2.2 AC校准

使用已知阻抗值的标准电阻进行测量，建立幅度/相位校正系数与频率的映射关系。校准参考仪器为Hioki 3522-50阻抗分析仪。

校准系数提取：

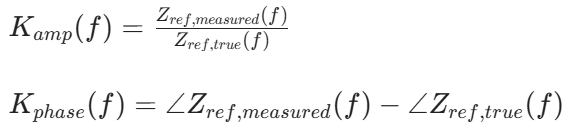

3.2.3 验证测试

以典型RC并联电路（47 Ω || 470 nF）作为验证对象，校准后系统在0.5 Hz至5 kHz范围内的测量结果与参考仪器高度吻合，Nyquist图曲线重合度良好。

3.3 遗传算法参数辨识

3.3.1 等效电路模型

论文采用CPE-Warburg模型描述锂离子电池阻抗特性：

元件含义：

元件	物理意义	典型数值范围
Rs	串联电阻（电解液、接触电阻、引线电感）	10-200 mΩ
L	电感（引线、极片结构感抗）	10-100 nH
R1, CPE1	第一个RC并联（SEI膜/电荷转移过程）	R1: 1-50 mΩ
R2, CPE2	第二个RC并联（双电层/扩散过程）	R2: 10-500 mΩ
Warburg	Warburg阻抗（浓差极化、扩散效应）	Aw: 0.1-10 Ω·s^-0.5

CPE（恒相元件）阻抗表达式：

其中Q和α为拟合参数。当α=1时退化为理想电容，α=0时退化为理想电阻。

Warburg阻抗表达式：

3.3.2 遗传算法配置

采用遗传算法（Genetic Algorithm, GA）进行全局优化，结合Nelder-Mead单纯形法进行局部精细搜索：

遗传算法参数：

参数	典型取值	说明
种群规模	50-100	个体数量
迭代代数	100-500	进化轮数
交叉概率	0.7-0.9	父代组合权重
变异概率	0.01-0.05	基因突变概率
适应度函数	RMSE	实测阻抗 vs 模型阻抗
参数边界	根据物理约束设定	Rs > 0, R1 > 0等

优化流程：

1. 初始化随机种群
2. 评估个体适应度（计算模型阻抗与实测阻抗的均方根误差）
3. 选择操作（轮盘赌/锦标赛）
4. 交叉操作（单点/多点）
5. 变异操作
6. 精英保留
7. 收敛判断（RMSE变化 < 阈值或达到最大代数）
8. 输出全局最优解

局部搜索：以GA最优解为初始值，采用Nelder-Mead单纯形法进行局部精细优化，提升参数精度至亚毫欧级。

该组合策略在EIS参数辨识文献中被广泛验证，能够有效避免局部最优，收敛到物理意义合理的参数值。

四、实验结果与性能对比

4.1 测试对象

电池型号	化学体系	标称容量	测试SOC点数	SOC范围
LP502248	Li-Po	450 mAh	17个	0%-100%
CA4L	Li-ion (Canon)	750 mAh	12个	部分范围
CGAS007	Li-ion (Panasonic)	1000 mAh	18个	0%-100%

每种电池在每个SOC点进行10次重复测量，报告平均值及置信区间（覆盖率因子1.96，对应95%置信度）。

4.2 阻抗谱随SOC的变化规律

低频区域（< 10 Hz） ：阻抗幅度随SOC降低呈明显上升趋势，这与电池内部离子扩散动力学变缓有关。Warburg阻抗在低频段主导，其数值随SOC降低而增大。

中频区域（10 Hz - 1 kHz） ：Nyquist图中半圆弧的直径和位置随SOC显著变化，反映电荷转移电阻（R1）和双电层电容（CPE1）的变化。R1在低SOC时明显增大，与电极动力学衰减相关。

高频区域（> 1 kHz） ：阻抗特性对SOC的敏感度降低，主要受电池内阻（Rs）和感抗（L）成分主导。Rs在大部分SOC范围内变化较小，但作为基准阻抗对测量精度敏感。

4.3 等效电路参数辨识结果

以LP502248电池为例，关键参数随SOC变化趋势：

R1（电荷转移电阻） ：

• 高SOC（>80%）时：约20-30 mΩ
• 低SOC（<20%）时：上升至50-80 mΩ
• 单调性：良好，可作为SOC估计特征量

Warburg参数（Aw） ：

• 高SOC时：较低值
• 低SOC时：显著增大
• 单调性：极佳，是最具潜力的SOC估计特征量

Rs和L：

• Rs在整个SOC范围内相对稳定，约15-25 mΩ
• L约20-50 nH，变化不明显

三款电池的参数-SOC关联性均表现出相似规律，验证了等效电路模型的普适性。

五、工程落地评估

5.1 成本与性能权衡

指标	本文方案	传统实验室EIS	差距原因
成本	<$20	$10,000-$100,000	专业仪器溢价
体积	开发板+子板	台式仪器	集成度差异
频率分辨率	39点	>1000点	嵌入式资源限制
测量精度	~1%	<0.1%	ADC/参考源精度
实时性	可在线测量	多需静置	嵌入式优势

5.2 主要创新点

1. 低成本嵌入式实现：采用不到20美元的STM32开发板完成EIS测量
2. 在线测量能力：可在电池工作状态下（非静置）实时获取阻抗谱
3. 宽频域覆盖：0.5 Hz至5 kHz，涵盖电池电化学响应的关键频段
4. 峰值因子优化：ABC算法优化相位，提高ADC利用率
5. 动态DC抵消：PWM动态调节，适应电池电压在大范围内变化
6. 双级校准：DC校准+AC校准确保测量精度

5.3 现存局限

局限	说明	改进方向
频率分辨率	仅39个频率点，高频细节有限	增加频率点数或缩短低频段周期
激励幅度	10 mA/V跨导限制了低阻抗测量	提高电流泵输出能力
功耗	±15V供电，便携性受限	采用低功耗LDO替代开关电源
算法实时性	GA优化耗时较长	预计算查表或采用轻量ML模型
温度补偿	未纳入温度影响	增加温度传感器闭环补偿

六、FAQ

Q1：嵌入式EIS与实验室EIS仪器有何本质区别？

A1：实验室仪器（如Solartron、BioLogic系列）通常采用锁相放大器技术，频率分辨率高（可达mHz级），测量精度优异（<0.1%），但价格昂贵（数万至数十万美元）、体积庞大、功耗较高。本文方案以嵌入式MCU替代专业仪器，通过牺牲部分精度换取低成本和小体积，适合对成本敏感的消费电子和入门级工业应用。

Q2：为何采用分段式PWM而非单一查找表？

A2：0.5 Hz至5 kHz的频率跨度约4个数量级。若使用单一查找表存储一个完整信号周期，低频端（0.5 Hz周期达2秒）需要极大的内存空间。分段策略将查找表拆分为两个较小表：低频表存储0.5-45 Hz的19个周期采样，高频表存储50 Hz-5 kHz的20个周期采样，大幅降低RAM占用，同时保持灵活性。

Q3：Howland电流泵在EIS测量中的作用是什么？为何需要50mA驱动能力？

A3：电池端口阻抗通常在毫欧至欧姆量级，直接施加电压激励难以获取有效的阻抗响应。Howland电流泵将电压信号转换为恒定的交流电流叠加到电池工作电流中，实现"扰动-响应"测量架构。50mA的驱动能力确保在电池低内阻条件下仍能注入足够的激励电流，保证信噪比。AD817的高压摆率（350 V/μs）确保高频信号完整性，避免电流响应延迟。

Q4：遗传算法相比传统最小二乘法有何优势？

A4：等效电路模型参数多、非线性强，目标函数曲面存在多个局部最优。传统梯度类方法（Gauss-Newton、Levenberg-Marquardt）容易陷入局部最优且高度依赖初始值猜测。遗传算法通过种群搜索策略具备更强的全局搜索能力，配合精英保留机制确保优良解不丢失。结合Nelder-Mead单纯形法进行局部精细搜索，可实现快速收敛。该组合策略在EIS参数辨识文献中被广泛验证。

Q5：这项技术距离实用化还有多远？

A5：从论文到产品还需解决：① 进一步降低功耗（当前±15V供电方案功耗约数百mW）以适配电池供电场景；② 优化算法（GA离线 vs 在线实时需求）；③ 通过更多类型/品牌电池验证泛化能力；④ 与主流BMS芯片厂商合作推进IC集成；⑤ 增加温度补偿机制以应对实际工作温区。

七、参考文献

[1] Cicioni G, De Angelis A, Janeiro FM, Ramos PM, et al. Battery Impedance Spectroscopy Embedded Measurement System. Batteries, 2023, 9(12): 577.

[2] McCarthy K, Gullapalli H, Ryan KM, Kennedy T. Review—Use of Impedance Spectroscopy for the Estimation of Li-ion Battery State of Charge, State of Health and Internal Temperature. J. Electrochem. Soc., 2021, 168: 080517.

[3] Buchicchio E, De Angelis A, Santoni F, Carbone P, et al. Battery SOC estimation from EIS data based on machine learning and equivalent circuit model. Energy, 2023, 283: 128461.

[4] De Angelis A, Buchicchio E, Santoni F, Moschitta A, Carbone P. Uncertainty Characterization of a Practical System for Broadband Measurement of Battery EIS. IEEE Trans. Instrum. Meas., 2022, 71: 1002609.

[5] Crescentini M, De Angelis A, Ramilli R, et al. Online EIS and Diagnostics on Lithium-Ion Batteries by Means of Low-Power Integrated Sensing and Parametric Modeling. IEEE Trans. Instrum. Meas., 2021, 70: 2001711.

[6] Guillaume P, Schoukens J, Pintellon R, Kolla I. Crest-factor minimization using nonlinear chebyshev approximation methods. IEEE Trans. Instrum. Meas., 1991, 40: 982-989.

[7] Janeiro FM, Hu Y, Ramos PM. Peak factor optimization of multi-harmonic signals using artificial bee colony algorithm. Measurement, 2020, 150: 107040.

[8] Janeiro FM, Ramos PM. Application of genetic algorithms for estimation of impedance parameters of two-terminal networks. IEEE IMTC, 2009: 602-606.

[9] STMicroelectronics. UM1842, User Manual, Discovery Kit with STM32F411VE MCU, Rev. 2. 2020. https://www.st.com/resource/en/user_manual/um1842-discovery-kit-with-stm32f411ve-mcu-stmicroelectronics.pdf

[10] Analog Devices. ADP5070 Data Sheet, Rev. E. 2020. https://www.analog.com/media/en/technical-documentation/data-sheets/ADP5070.pdf

[11] Lam IV. Analysis of Improved Howland Current Pump, Texas Instruments Application Note, SBOA437A. 2023. https://www.ti.com/lit/pdf/sboa437
