1. 移动元件及原理图布局

1：将鼠标光标指向要移动的元器件，按住鼠标左键不放，出现大十字光标。元件的电气连接点显示有虚“X”号，移动鼠标，元件即被移走

2：把元件移动到合适的位置，松开左键，元件即移动到该位置

原理图的链接有两种方式：

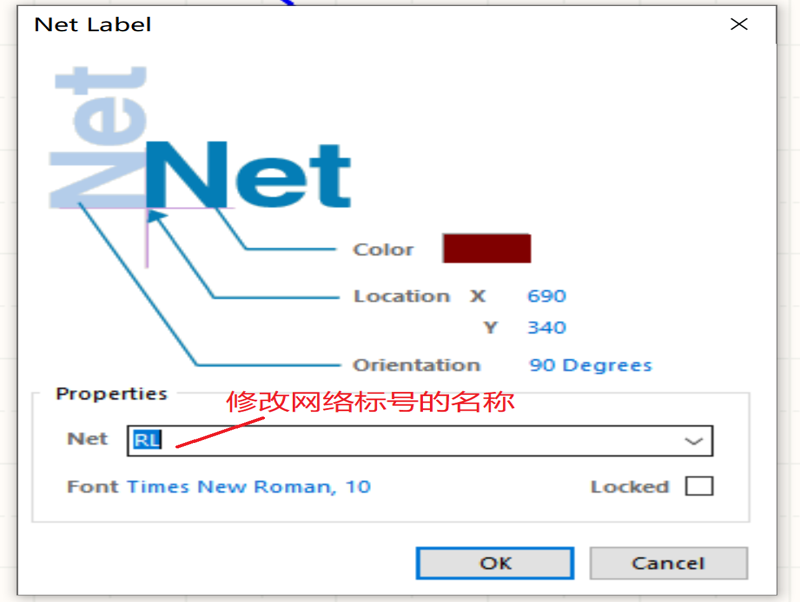

一、连线。二、网络标号。我们更多的是采用网络标号的方法一、连线执行菜单命令【Place】/【Wire】或单击工具栏上的布线按钮。即可布线二、放置网络标号 1：执行菜单命令【Place】/【Net Lable]或单击工具栏上的放置网络标号按钮 2：光标上出现一个红色的NetLable,按下Tab键出现下列对话框，在此对话框上可以修改网络标号名称 3：把网络标号放在从元件引脚的引出的导线上 4：如果引脚A、B上的网络标号相同，表示A、B引脚在电气上是链接在一起的

2. 放置电源端子

1：在布线工具栏上单击按钮光标上出现一个网络标号为VCC的T型电源符号。 2：在布线工具栏上单击按钮光标上出现一个网络标号为GND的电源地符号综合以上操作，即可完成原理图设计

3. 新建原理图元件

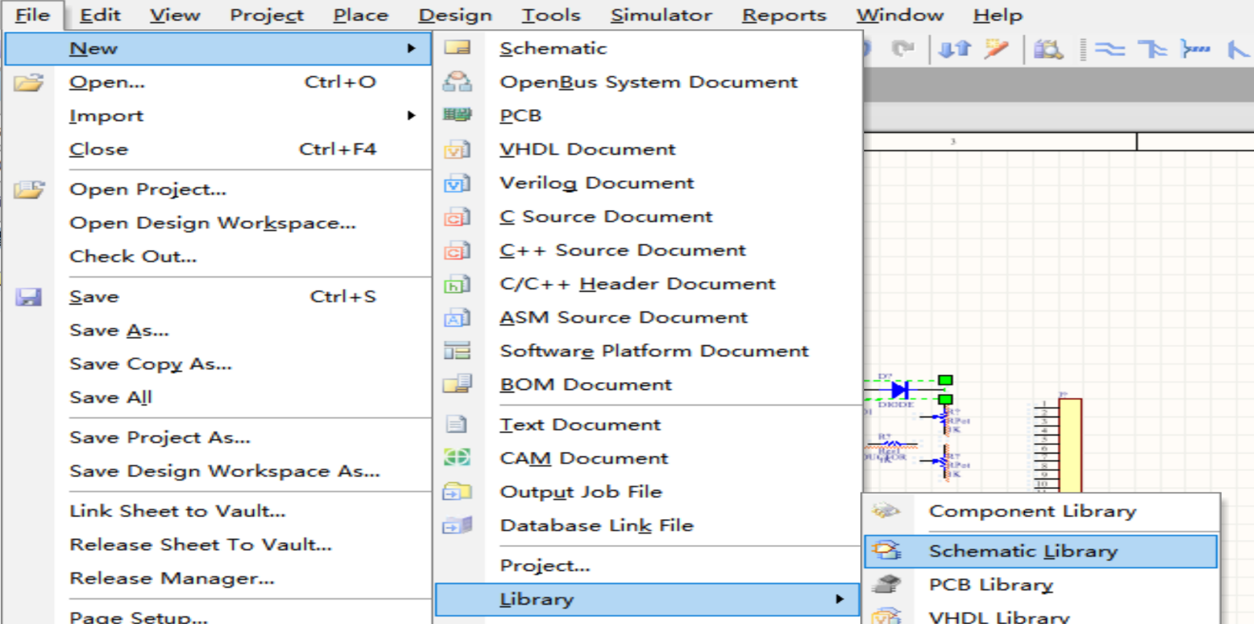

执行菜单命令【File】/【New】/【Library】/【Schematic Library]

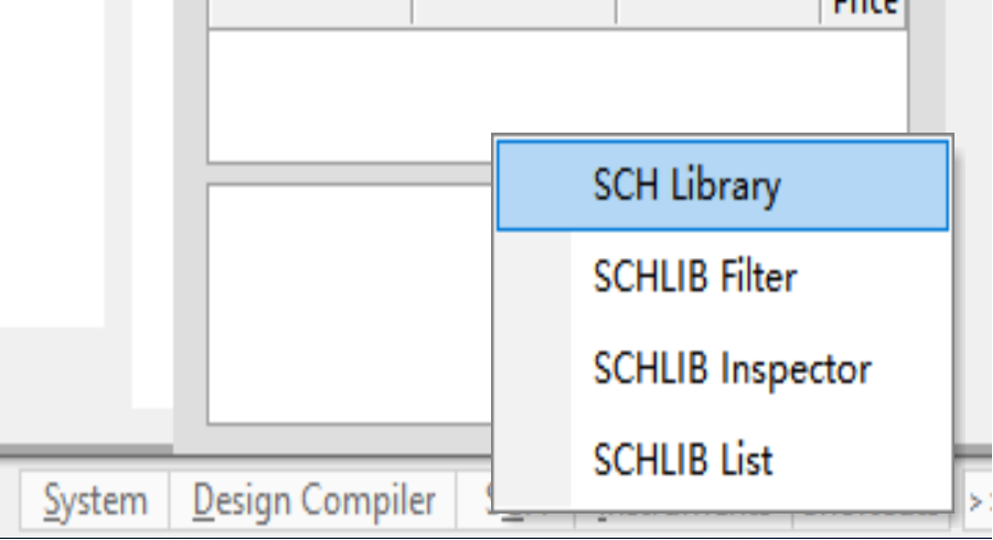

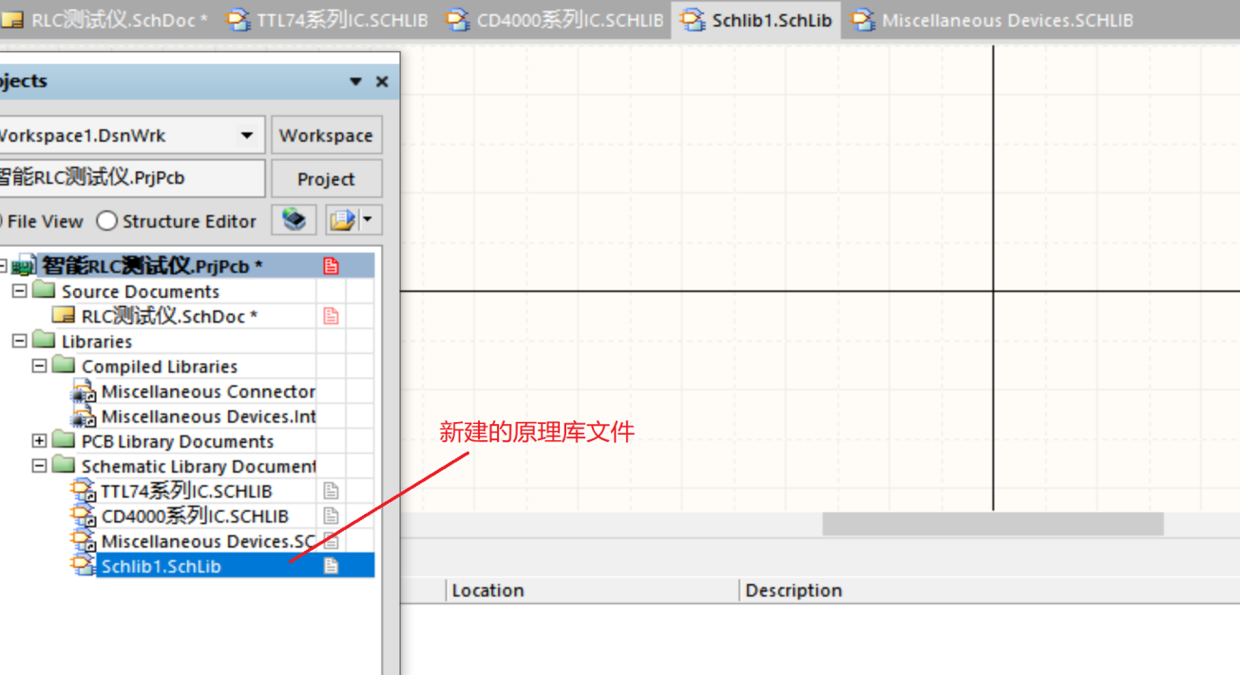

选中Schlib1.Schlib,点击右下角的工具栏的SCH,选中SCH Library 出现下列对话框。

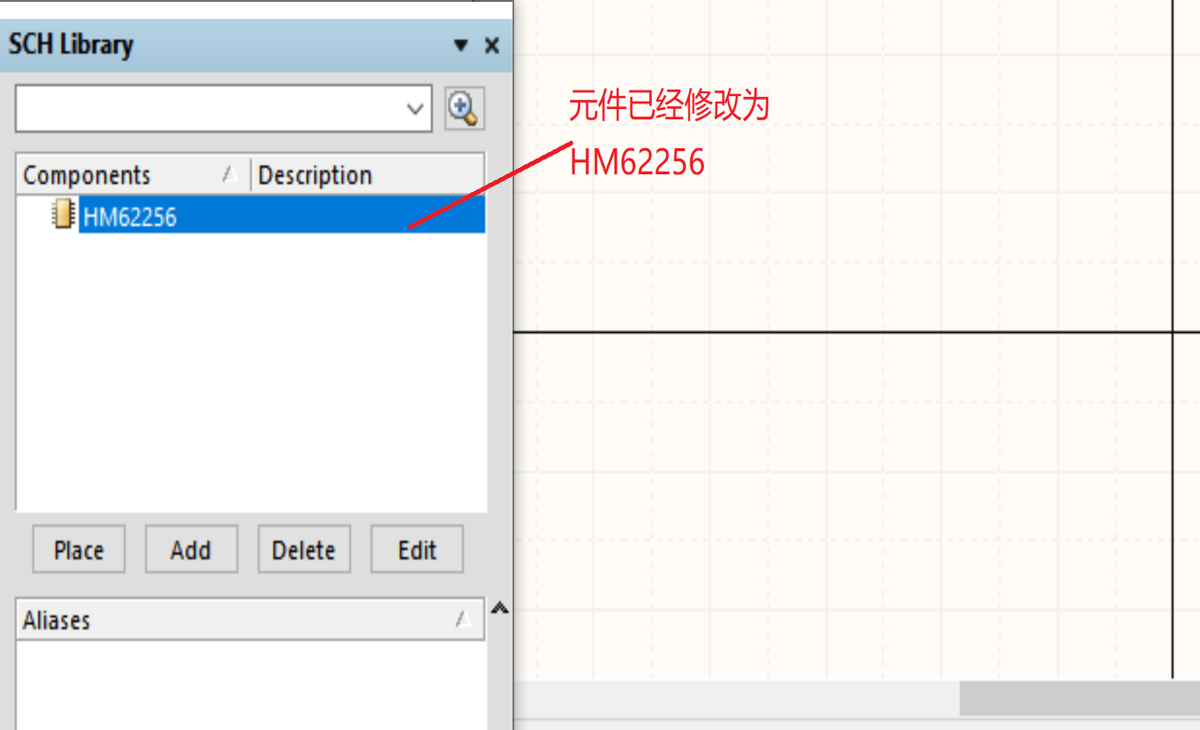

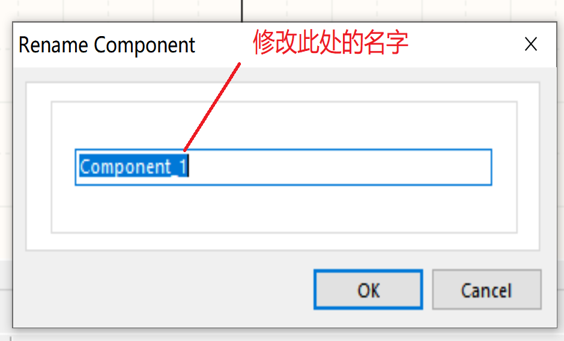

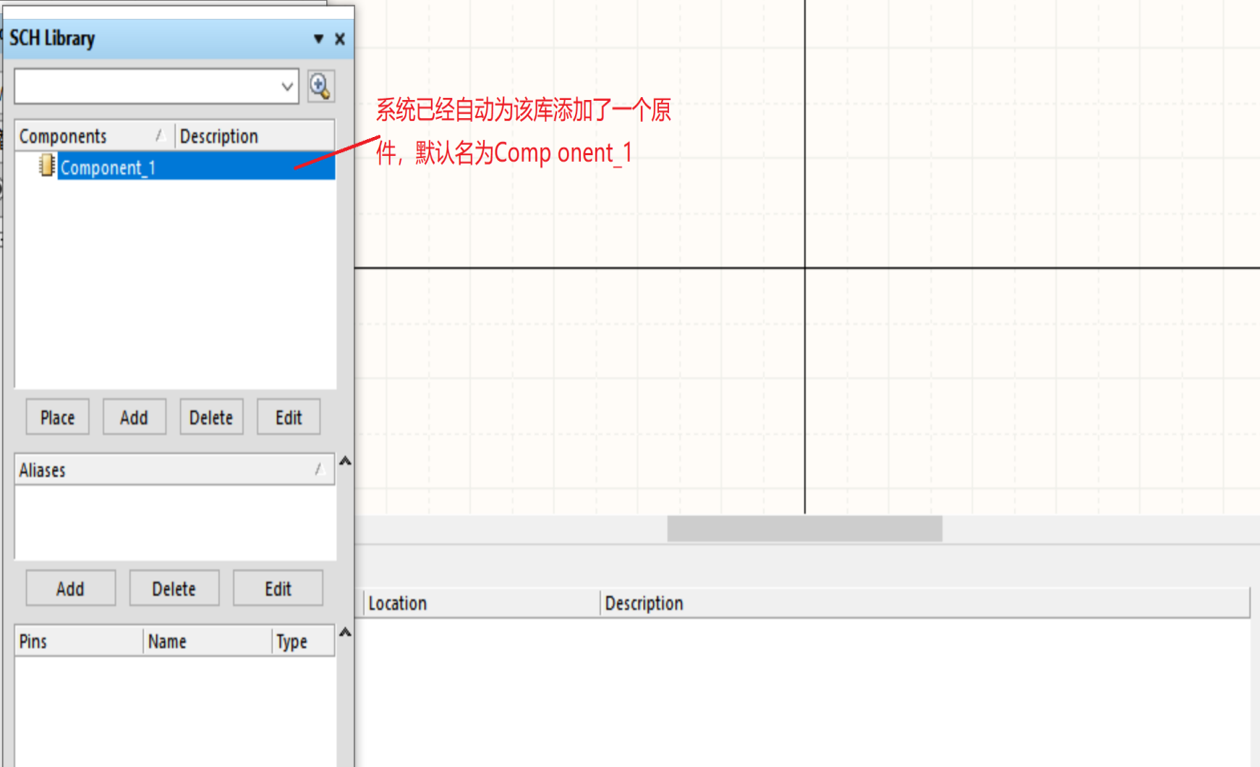

新建原理图库文件，在新建的时候，系统已经自动为该库添加了一个原件，默认名为Comp onent_1 可以通过菜单命令【Tools】/【Rename Components】修改为自己需要的元件名。

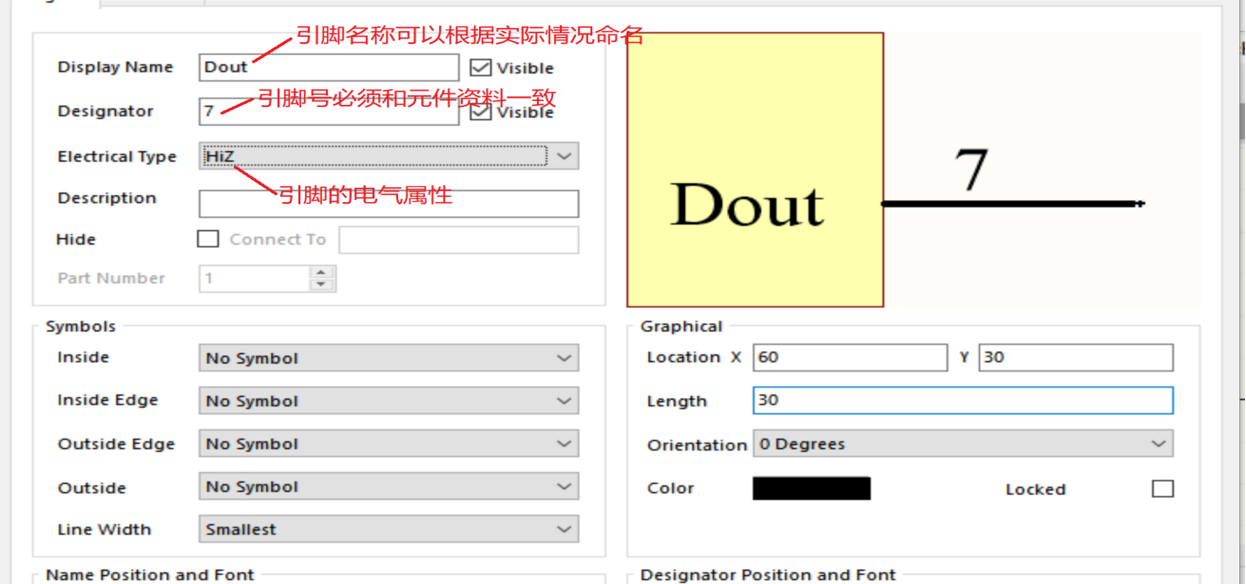

元件的原理图符号外形，一般采用矩形或者正方形表示。单击【Place】/【Rectangle】可以绘制元件的矩形外框。单击【Place 】/【Pin】可以放置元件的引脚。在放置之前按TAB键，或者放置之后双击引脚，可以对引脚进行属性设置改变引脚方向可按shift+space 注意放置引脚时，一定要虚线的【X】朝外。如图：

放置元件引脚时，最好是修改引脚属性，每个引脚按照属性来设置。如果懒得每个引脚修改的话可以其他引脚电气属性改为Passive,电源和地属性改为Power.

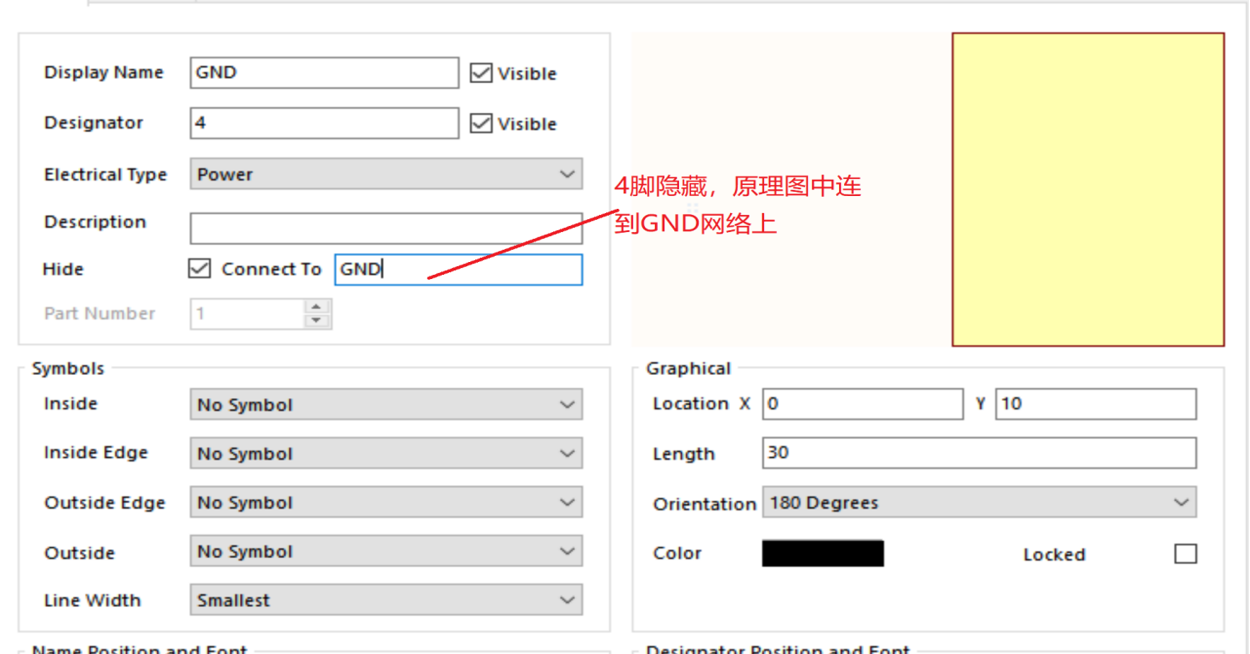

元件的引脚可以隐藏，但必须指定连到那个网络上

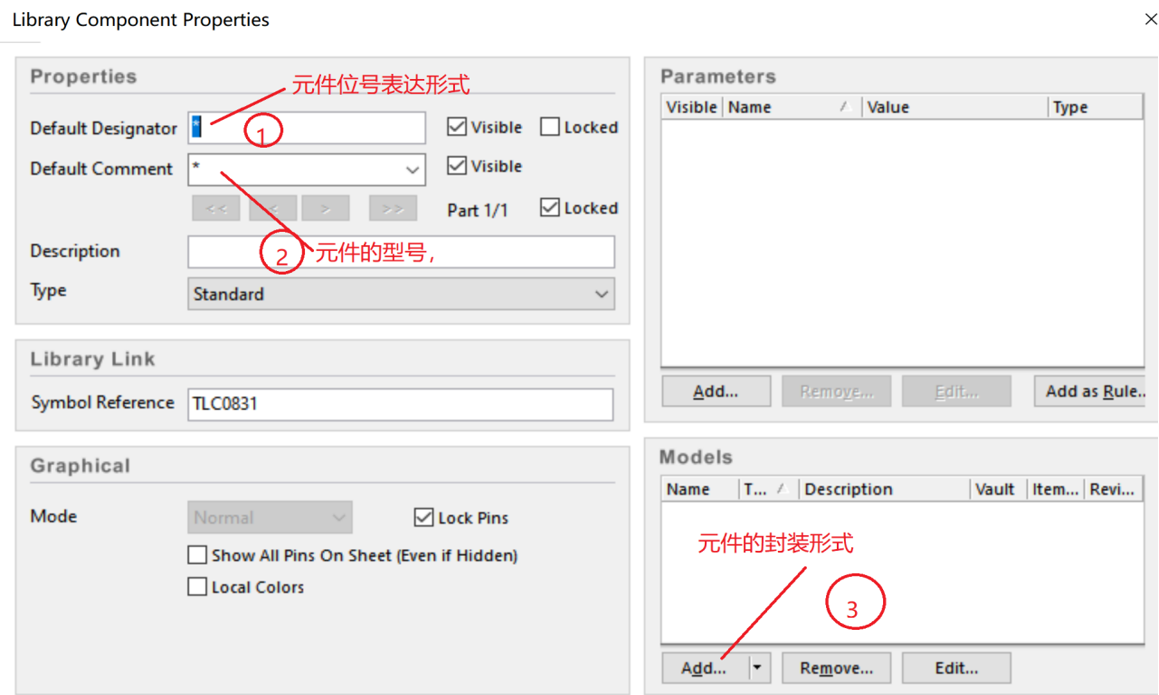

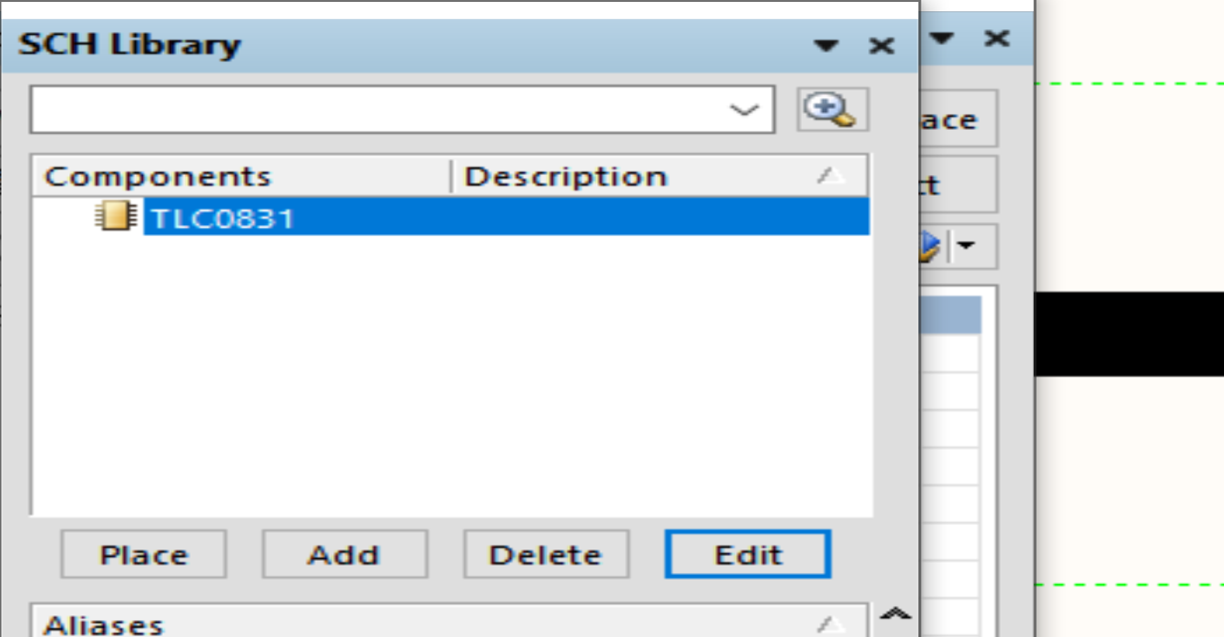

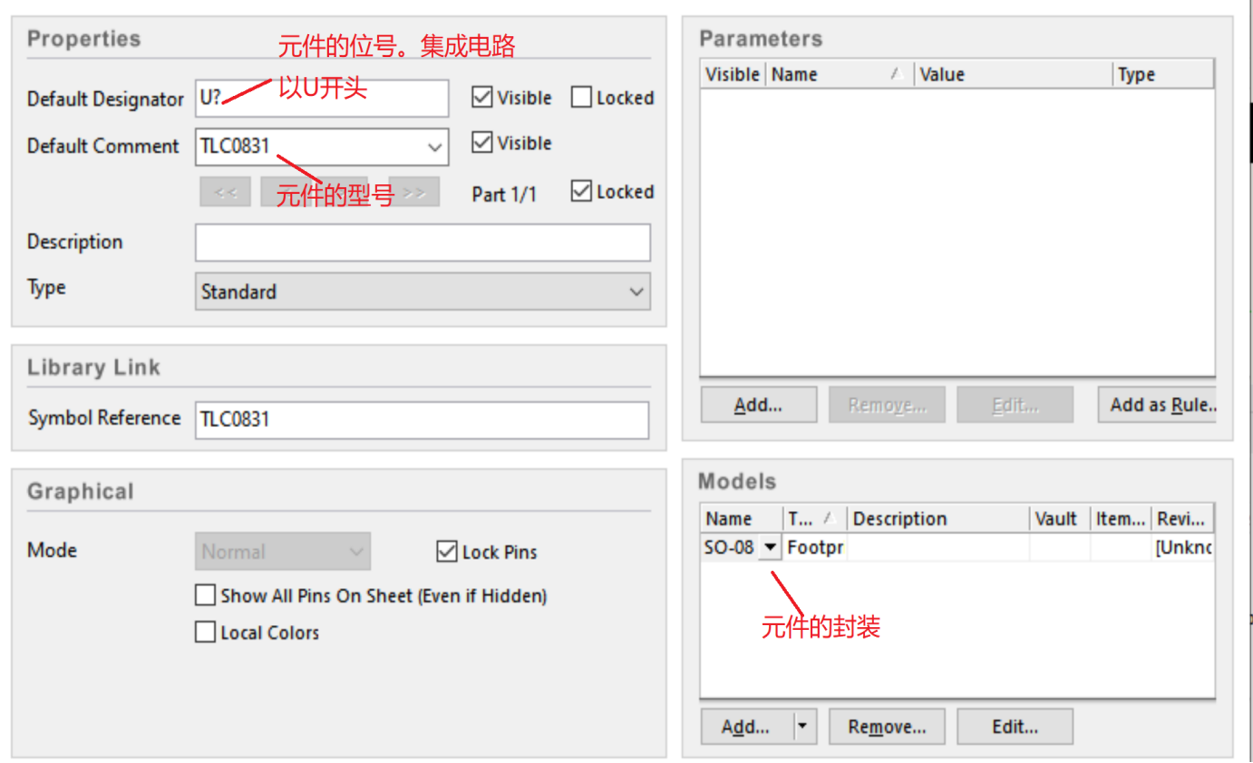

元件引脚和外框做好后进行元件属性设置在下面的对话框中点击【Edit】

出现下面对话框，把相应位置参数修改即可

最后保存文件即可。做原理图元件设计时切忌一个元件一个库文件，一个库文件中可以放置很多个元件

4. 新建含有子部件的原理图元件

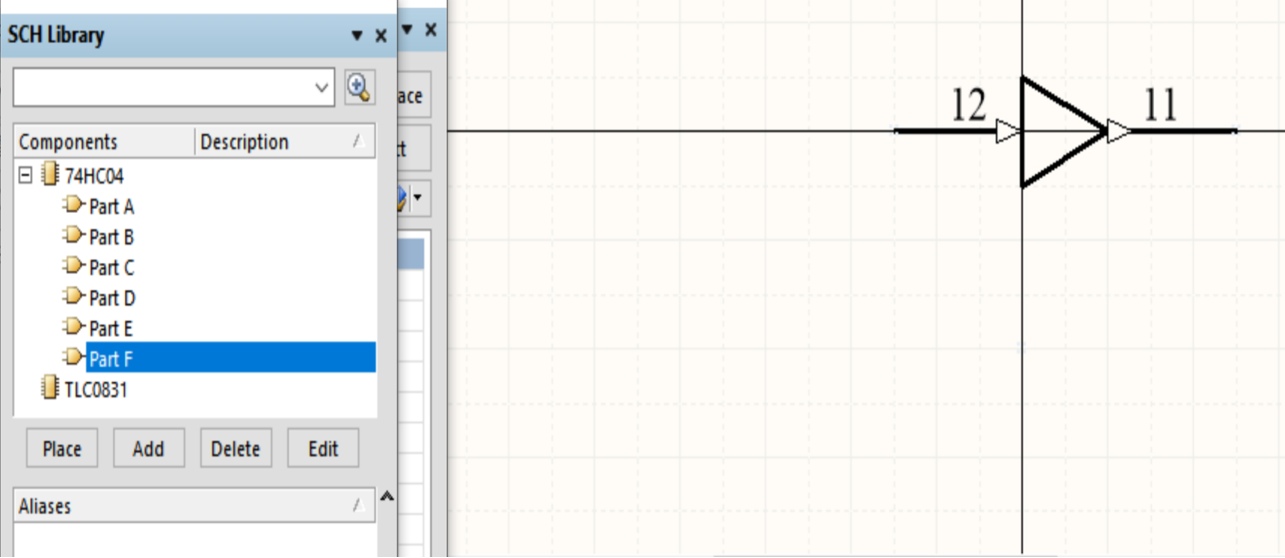

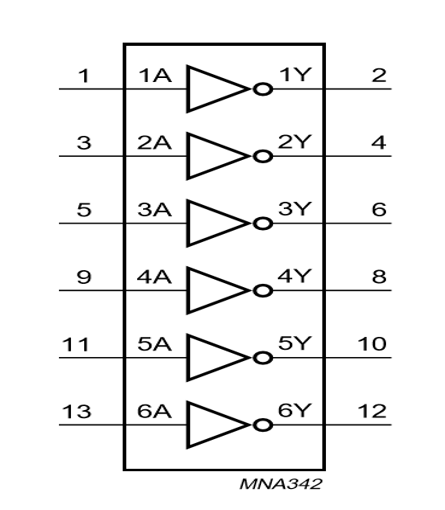

所谓含有子部件，见下图：元件74LS04有PartA到F共6个部件，这种设计主要是针对芯片内部有独立单元的IC。

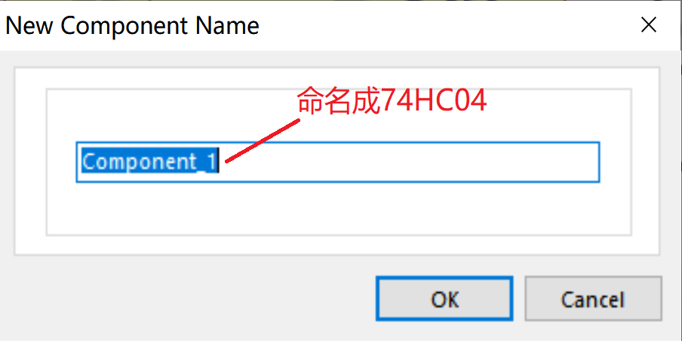

创建含有子部件的元件的步骤（以74HC04为例） 1：前面我们已经创建了一个TLC0831元件库。选中TLC0831.schlib 2:执行菜单命令【Tools】/【New Components】出现下列对话框

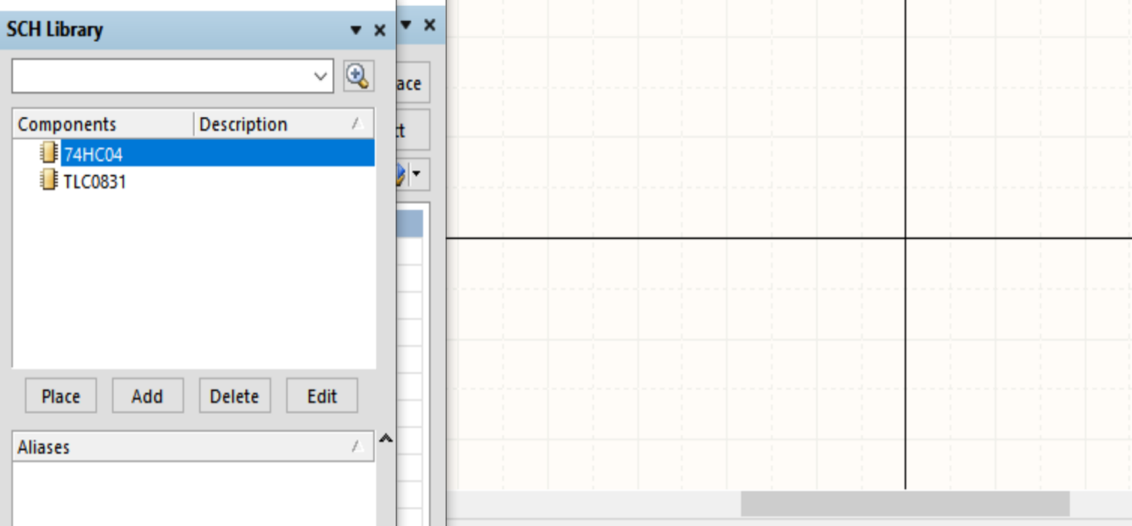

3:点击右下角的【SCH】/【SCH Library】出现下列对话框

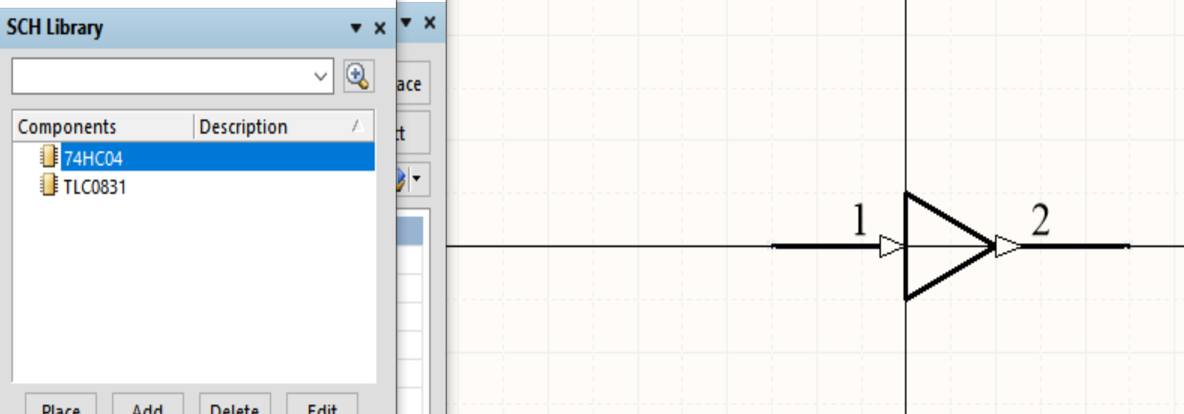

4：在此图上做好一个独立的部件

5：点击菜单命令【Tools 】/【New Part】做新的部件如此重复此步骤，直到所有子部件完成。

6：把电源和地放在任意一子部件上即可,保存文件即可

5. 层次原理图设计

层次原理图设计是在实践的基础上提出的，是随着计算机技术的发展而逐步实现的一种先进的原理图设计方法。一个非常庞大的原理图，可称之为项目，不可能将它一次完成，也不可能将这个原理图画在一张图纸上，更不可能由一个人单独完成。Altium Designer提供了一个很好的项目设计工作环境，整个原理图可划分为多个功能模块。这样，整个项目可以分层次并行设计，使得设计进程大大加快。层次原理图设计有一、自上而下。二自下而上

我们一般采用自下而上的设计方法 1：完成子原理图（HJJKV2_11.SCHDOC、HJJKV2_12.SCHDOC） 2: 新建一张上层原理图（Main.SCHDOC） 3:选中上层原理图 4：执行菜单命令【Design】/【Create Sheet Symbol From Sheet or HDL】 5:选择相应的子原理图放入上层原理图中 6：有多少张子原理图就重复执行4、5步骤几次 7：执行菜单命令【Project】/【Compile PCB Project】,即完成层次原理图设计

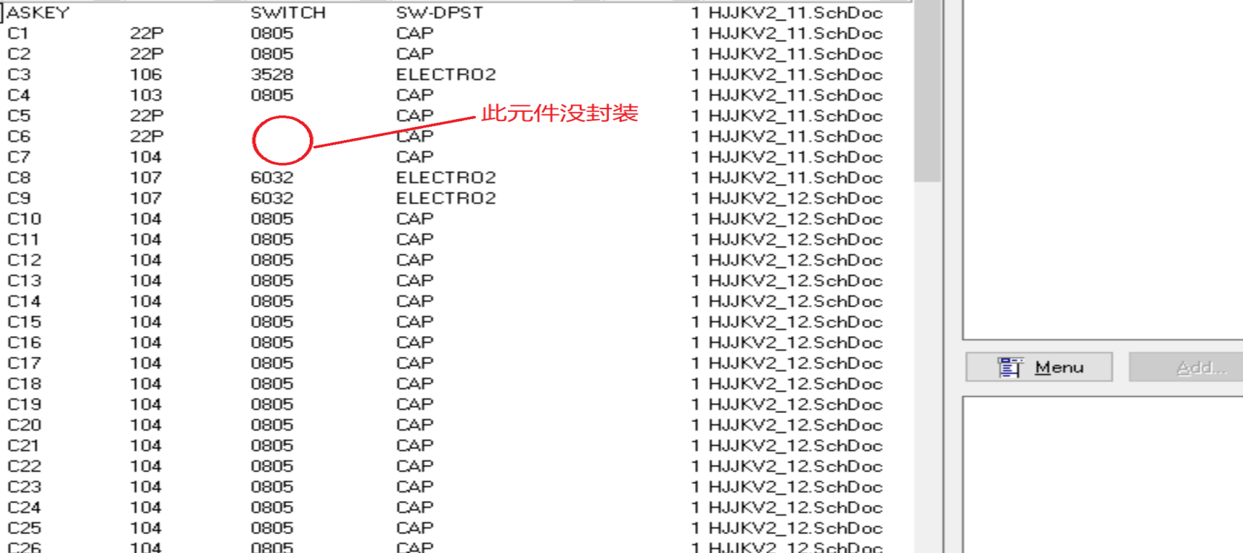

执行菜单命令【Tools】/【Footprint Manager】可以检查元器件的信息，注意每个元件一定要有位号、和封装。
