基于multisim的十路彩灯循环控制器
·
1、有十只LED：L0……L9；
2、显示方式；
（1）先奇数灯依次亮
（2）再偶数灯依次亮
（3）依次循环变化
3、显示间隔0.5s，1s可调。
根据本次的设计要求，首先通过多谐振荡器产生2HZ脉冲，在通过分频器产生1Hz脉冲，通过开关切换，然后通过计数器实现一个循环的计数，通过译码器实现彩灯的变换。如下图为本次设计的原理框图：

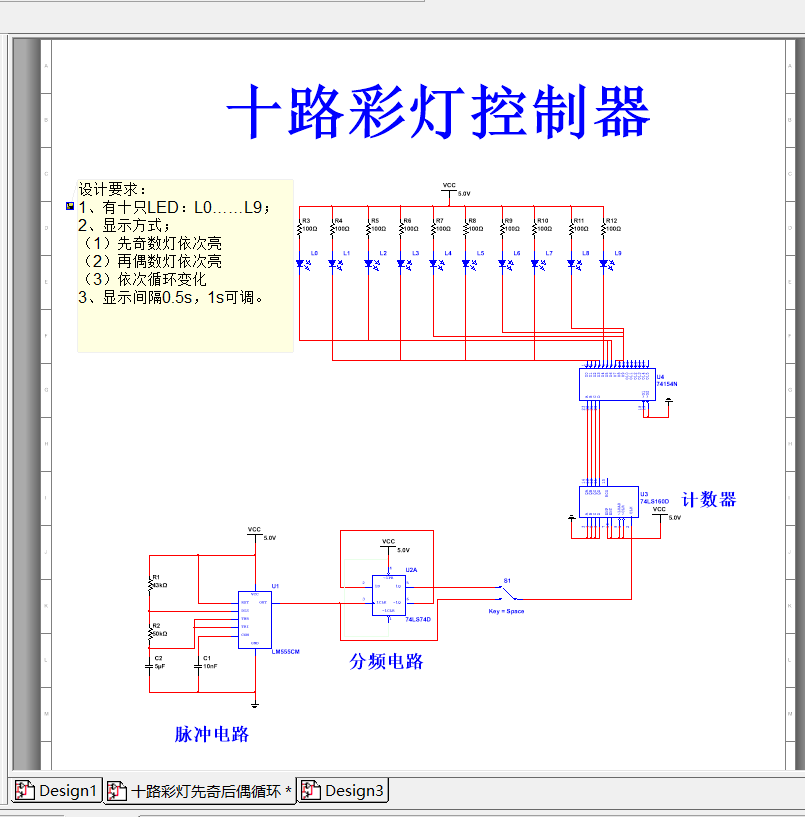

仿真电路图：
仿真演示与文件下载：基于multisim的十路彩灯循环控制器演示视频_哔哩哔哩_bilibili
