一、keil仿真和使用示波器调波形

（一）仿真设置

Debug的设置，点击魔法棒进行配置

一般情况下，设置后就可以调试出波形，但是报错：
error 65: access violation at 0x40023800 : no 'read' permission
根本原因是：map地址空间权限映射有问题。部分地址空间没有读写的权限，造成程序不能自动运行。有两个解决办法：
1.方法一

• 1.1 工程文件中新建“debug,ini”文件，在文件中添加map地址权限映射代码

map 0x40000000, 0x40007FFF read write // APB1
map 0x40010000, 0x400157FF read write // APB2
map 0x40020000, 0x4007FFFF read write // AHB1
map 0x50000000, 0x50060BFF read write // AHB2
map 0x60000000, 0x60000FFF read write // AHB3
map 0xE0000000, 0xE00FFFFF read write // CORTEX-M4 internal peripherals

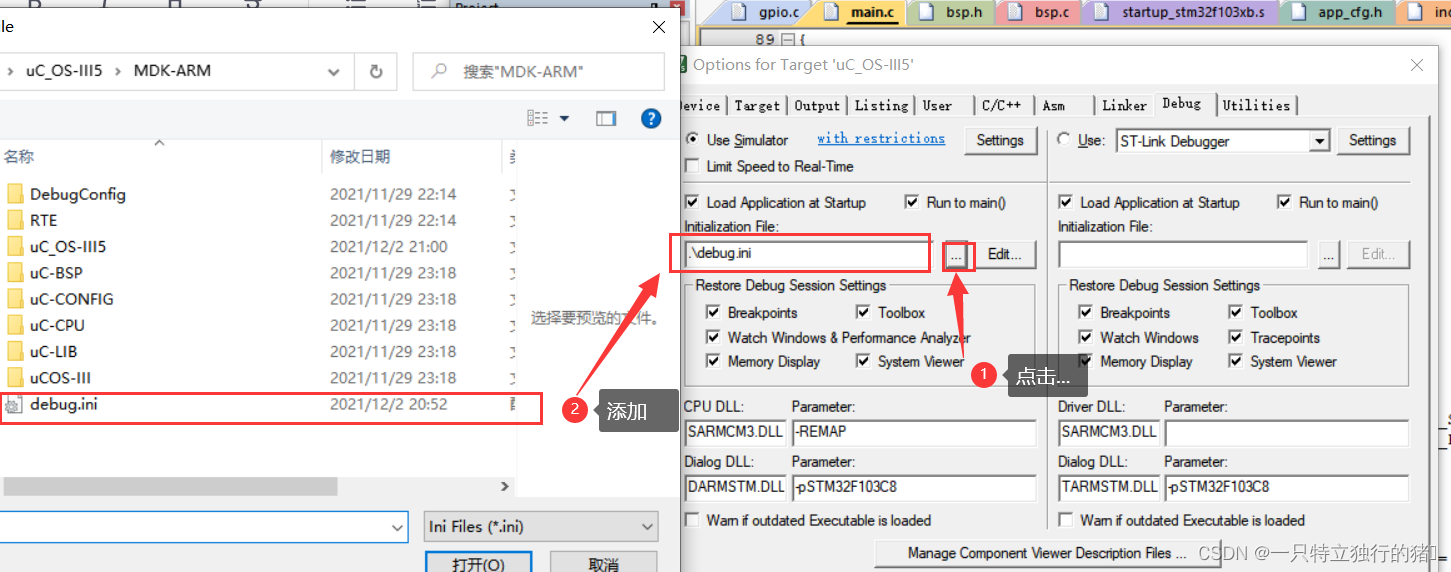

1.2在下面的地方添上刚才的ini文件：

2.方法二

• 2.1点击调试进入调试页面

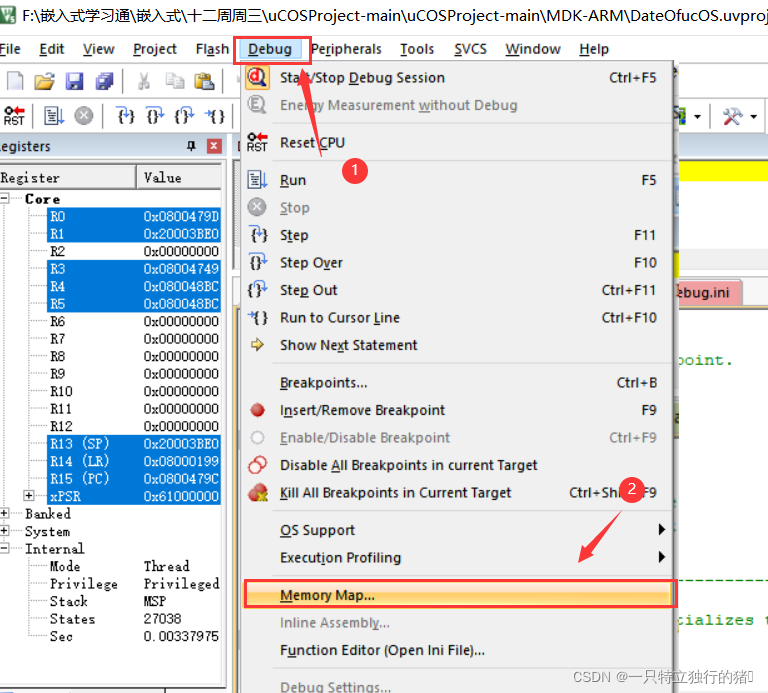

• 2.2选择Debug->Memory Map

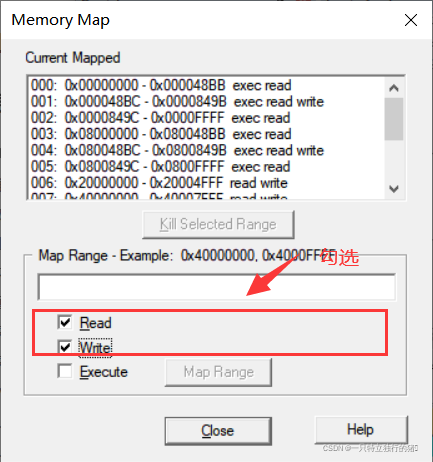

• 2 .3勾选Read和Write的权限

（二）调试

• 1.点击Debug进行调试

• 2.选择逻辑分析仪：

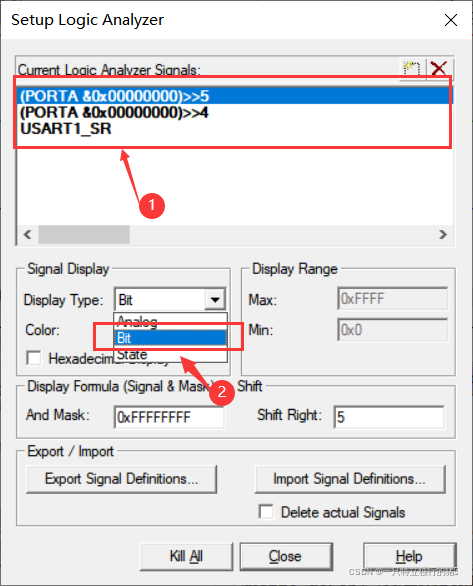

• 3.设置要观察的引脚

• 选择Setup

• 添加引脚

快捷方式添加引脚
输入PORTX.xx（X为A.B…;xx为引脚号，比如：PORTA.4）然后按回车；
输入USARTx_SR(x为数字）然后回车

• 4.设置时间间隔为1和起始线

• 5.设置查看USART1输出

• 6.点击运行

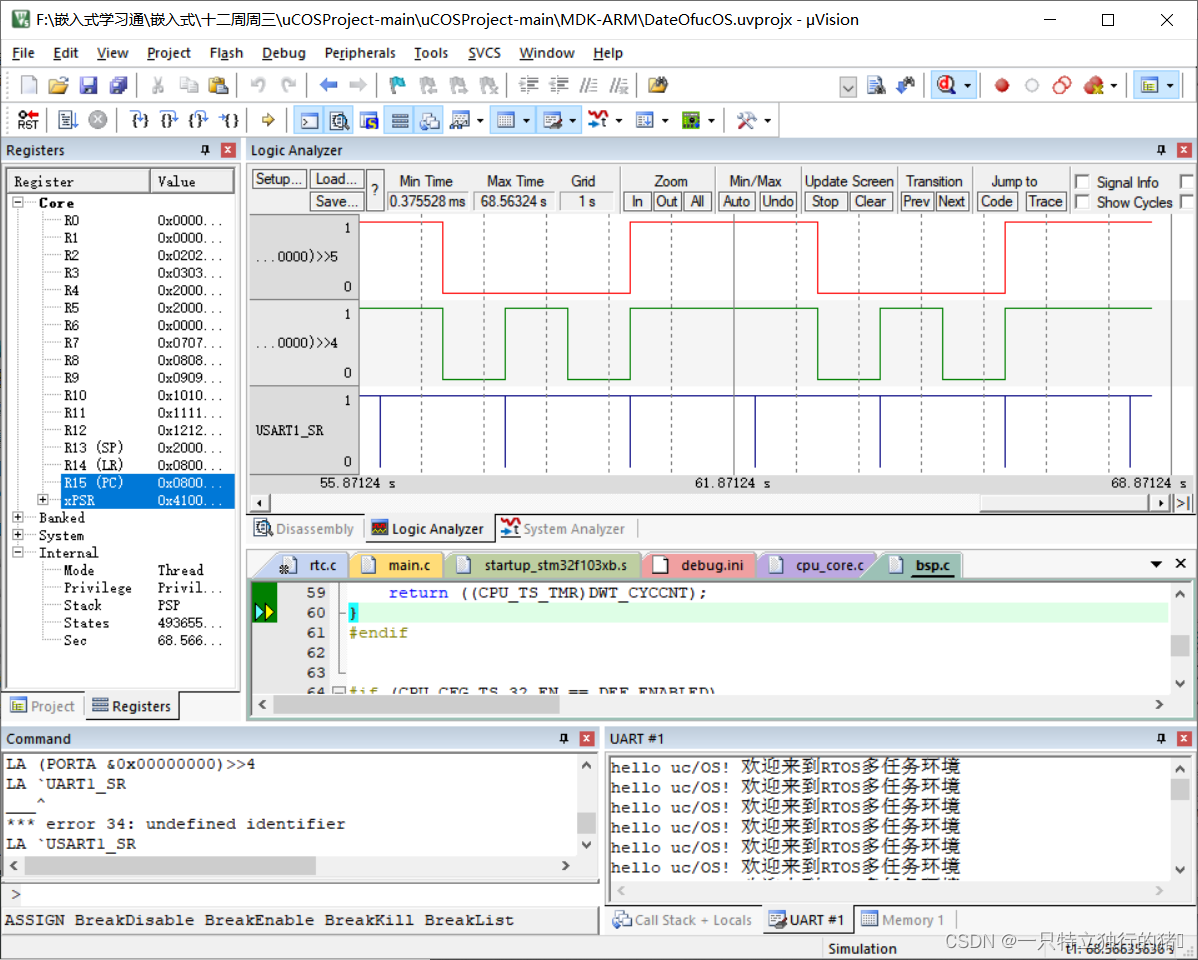

• 7.结果
