防浪涌、抗静电，电路安全的“防线”---TVS与ESD器件介绍

钳位电压(Vc)

含义：当TVS通过规定峰值脉冲电流Ipp时，其两端的实际电压，这是真正保护后级芯片的电压上限！

选型原则：Vbr必须低于被保护器件的绝对最大耐压，比如某MCU的GPIO耐压为5.5V，那么Vc绝对不能大于5.5V，最好留下20%的余量，即Vc应等于4.5V。

峰值脉冲电流(Ipp)

含义：TVS能安全承受的最大瞬态电流(手册一般会注明按标准波形如8/20μs或10/1000μs定义)。

选型原则：这一项没有特别严格的要求，但它的值越大，抗浪涌的能力就越强。

响应时间

含义：从触发到动作的时间，一般的典型值<1 ns（纳秒），有些甚至可达皮秒级。

选型原则：同等参数下，响应时间越小越好，响应时间越短，就越适合保护高速敏感电路。

漏电流 (Ir)

含义：在反向工作电压(Vrwm)下的漏电流，一般为nA~μA级。

选型原则：一般可以忽略，但如果应用场景是低功耗，那么一定要留意此值。

结电容(Cj)

含义：TVS管PN结形成的寄生电容。

选型原则：如果是应用在电源接口，则结电容影响不大，但如果应用中在类似USB 3.0、HDMI等高速接口时，必须考虑这个值，过大的结电容会使高速信号衰减。

选型技巧：

电压看Vrwm，保护看Vc，能量看Ipp和Ppp，高速看电容，低功耗看漏电流。

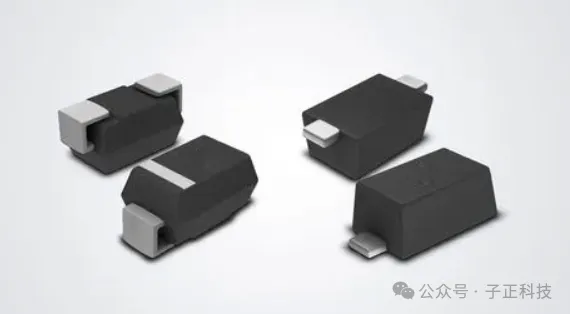

04 | ESD器件详解

什么是ESD？

ESD(也叫ESD管)是专门为抑制静电放电(Electrostatic Discharge)而设计的瞬态电压抑制元件；其实现的核心原理也是二极管的雪崩击穿/齐纳击穿效应；

ESD有什么优势？

超低结电容、极快响应速度、高ESD耐受能力、低漏电流，这些优势让ESD大面积应用在USB、HDMI、天线、触摸屏、按键等对静电敏感的高速信号接口。

ESD的核心参数有哪些？

反向工作电压(Vrwm)

含义：在正常工作时能承受的最大反向电压，此时ESD管不导通。

选型原则：必须大于被保护线路的最大工作电压，选得过低，可能导致器件在正常工作时导通，影响功能或增加功耗。

击穿电压(Vbr)

含义：ESD管开始导通、进入低阻态的电压阈值（通常标注是在1mA测试电流下得出）。

选型原则：略高于反向工作电压(Vrwm)，以最小值作为ESD启动保护的临界点。

钳位电压(Vc)

含义：在标准ESD脉冲（一般标准为IEC 61000-4-2 ±8kV）下，ESD管两端的实际电压。

选型原则：这是真正施加到后级芯片上的电压，因此它必须低于芯片IO口的最大耐压值，否则将起不到保护作用。

ESD耐受等级(ESD Rating)

含义：通常会按照两个标准标定，依IEC 61000-4-2(系统级)或 HBM/MM/CDM(器件级)，常见标称：±8kV(接触放电)/±15kV(空气放电)。

选型原则：优先选择IEC 61000-4-2标准，最低标称±8kV(接触放电)，这是满足EMC测试三级标准。

结电容(Cj)

含义：ESD管引脚间的寄生电容，这个数值通常在0V或反偏条件下测量。

选型原则：一般来说越小越好，普通ESD管：10–100pF，高速专用ESD：0.3pF – 3pF，然后根据电路的速率进行调整。

响应时间(Response Time)

含义：从触发到动作的时间，一般的典型值<0.3ns（纳秒），有些甚至可达皮秒级。

选型原则：相同参数下，响应时间越短越好，这样更有利于快速保护。

漏电流(Ir)

含义：在正常工作电压下流过ESD管的微小电流，nA级(某些低压器件可能达μA级)。

选型原则：一般情况下可不作要求，但如果是电池供电设备、低功耗IoT产品需特别注意，有可能会导致静态功耗超标。

选型技巧：

反向工作电压(Vrwm)≥工作电压、钳位电压(Vc)≤芯片耐压、结电容高速信号选 <1pF，低速可放宽、ESD等级必须满足 IEC 61000-4-2(±8kV)。

05 | TVS与ESD对比

对比项目	TVS管	ESD管
用途	抑制浪涌、雷击、开关瞬态	专防人体/设备静电放电
吸收能量	高（焦耳级）	低（毫焦级）
响应速度	快（<1ns）	极快（<0.5ns）
结电容	较高（不适合高速信号）	极低(<1pF，适合高速接口)
标准依据	IEC 61000-4-5（浪涌）	IEC 61000-4-2（ESD）
