CAN通信的简单理解,CAN通信中的差分信号
CAN协议简介

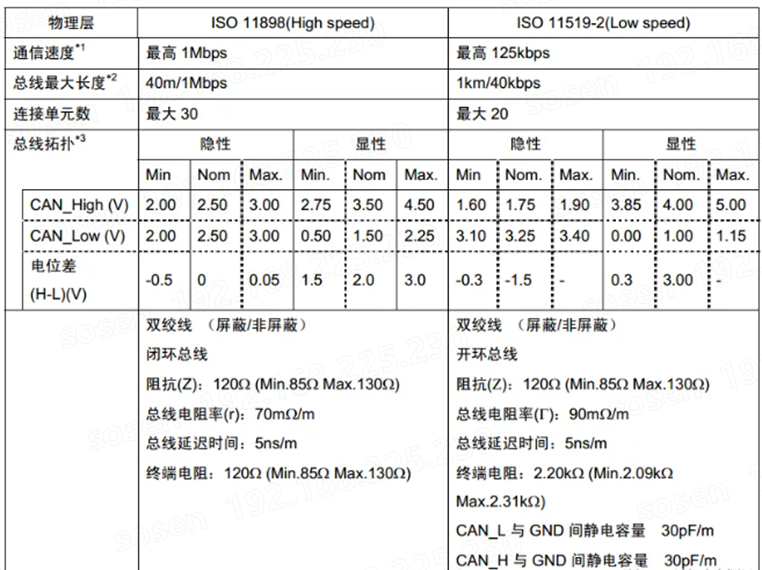

CAN 是控制器局域网络 (Controller Area Network) 的简称,最初应用在汽车电子产品,由德国BOSCH公司开发,最终形成两个国际标准(ISO11519以及ISO11898),其物理层的差异如下:

在逆变器对电池的BMS通信中,需要高速传输数据,且距离较短,所以采用的是ISO11898,也是我们常见的。
CAN的物理层
I2C、SPI 通信方式是同步通信,里面是有时钟信号的,CAN通信没有时钟信号,是一种异步通讯。只有CAN_H和 CAN_L两条信号线,组成一组差分信号线进行通信

其中ISO11898 标准是高速,短距离的闭环网路,总线最大长度为40m,通信速度最高为1Mbps,总线的两端各要求有一个120欧姆的电阻,组成一个闭环的总线网络,接线图如下。

CAN通讯总线上可以搭载多个通讯节点,节点之间的信号通过总线传输进行节点之间的通讯,由于物理层较为简单,CAN通信的编码方式较为复杂。

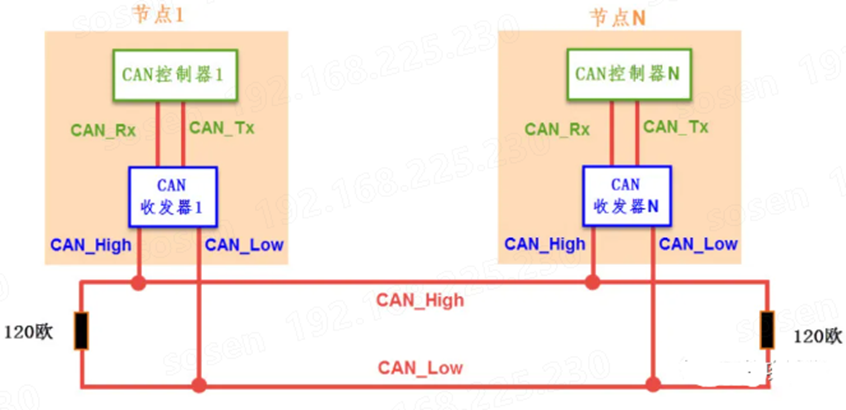

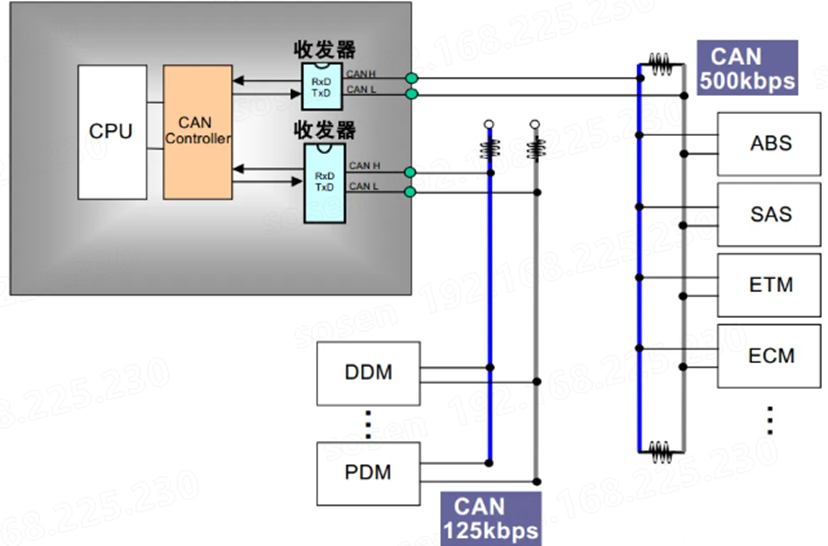

如上图,CAN通讯节点由一个CAN控制器和一个CAN收发器组成,控制器和收发器之间是CAN_Tx及CAN_Rx信号线连接,类似TTL逻辑信号,收发器和总线之间是CAN_H和CAN_L一对特别的差分信号。收发器将TTL电平转化为差分信号到CAN总线。
差分信号
差分信号又称差模信号,需要两根信号线传输,两根信号线的振幅相等,相位相反,通过两根信号线的电压差值表示逻辑1和逻辑0.如下图,使用V+和V-信号的差值来进行信号传输。

差分信号的抗干扰能力强,如当外界噪声干扰时会耦合到两条信号线上即共模噪声,但是接收端的信号是两个信号的差值,噪声干扰几乎没有影响。
能较好的抑制外部电磁干扰,由于两根信号线的极性相反,对外辐射的电磁场可以相互抵消,耦合的越紧密,泄放到外界的电磁能量越少。大多CAN通信信号线采用双绞线的形式,可以较大程度减少电磁干扰。
时序定位准确,差分信号的开关变化是两个信号的交点,普通单端信号依据高低两个阈值电压判断。差分信号能降低时序上的误差,也较适合低幅度信号电路。
差分信号的诸多优点使得其在USB协议,485协议,以太网协议等常用通信协议的物理层都使用了差分信号传输。
CAN通信协议中的差分信号

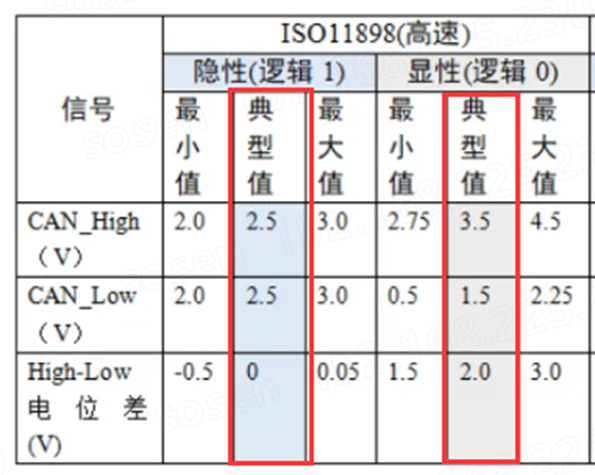

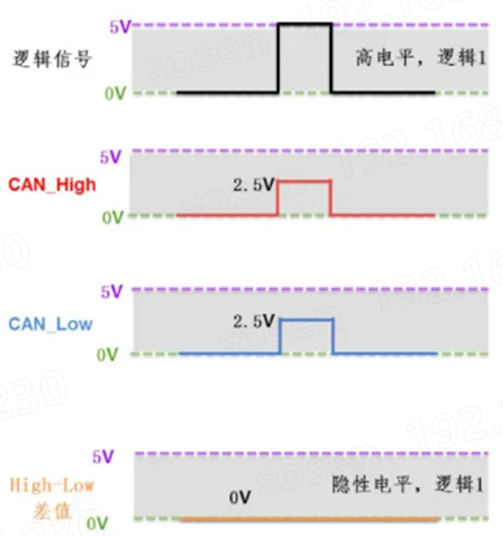

在高速CAN通信协议中,逻辑1(隐性电平),CAN_H和CAN_L线上的电压均为2.5V,即压差是0V;表示逻辑0(显性电平),CAN_H的电平为3.5V,而CAN_L的电平是1.5V,即他们的压差为2V。

当CAN收发器从CAN_Tx收到控制器的低电平信号时(逻辑1),收发器的CAN_H的电平为2.5V,CAN_L的电平也是2.5V,从而输出隐性电平表示逻辑1.

在CAN总线中,其时刻处于显性电平(逻辑0)或隐性电平(逻辑1)的其中一个状态。若有两个CAN通信节点,两个输出不同的信号电平,即隐性电平和显性电平,此时总线处于显性电平状态,线与的特性,也是显性电平信号的由来。
CAN通信是半双工的通信方式,收发数据是分时进行的,即若在同一时刻一个通信节点发送信号,其余的节点只能接收信号。
