在MCU软件开发过程中，经常会有研发出现莫名其妙的外设功能“失效”的问题，不是没配置好，也不是哪里没配对，更不是MCU不良，很有可能是你的栈耗尽了！！！

一般大家会选择查看map文件来看自己的栈空间用了多少，但是对于初入手的小白来讲，map文件看起来确实头疼，那是否有“简单版”可以查看呢？当然，ST里面就有默认简单的查看文件，叫AXF文件，但是国内的MCU很少有输出这个文件，这是因为keil的输出配置问题；

图像的静态调用图

这个文件就是俗称的AXF文件，不是他的文件格式叫AXF，而是打开后他叫AXF；

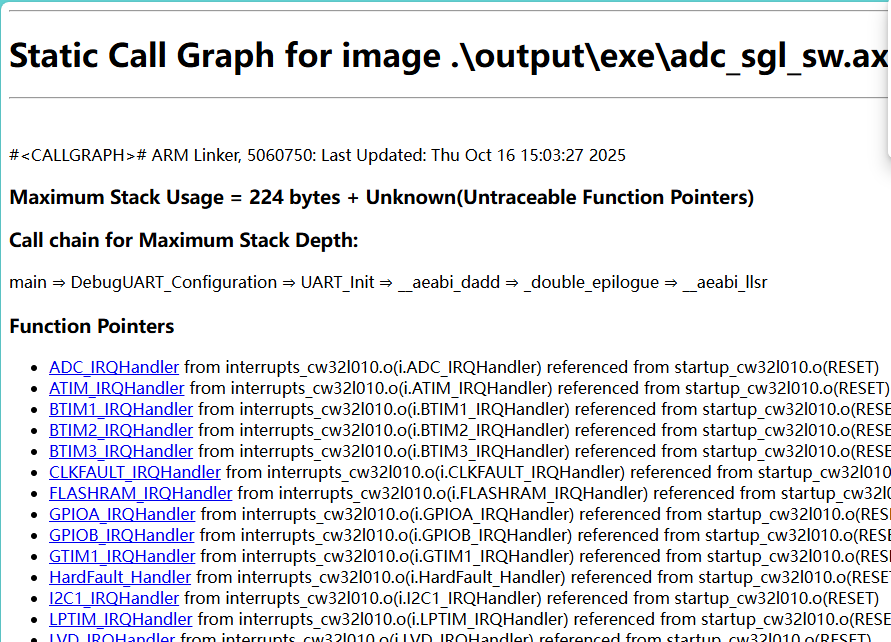

可以清晰明了的看到你的栈空间使用情况、最大栈深度的调用链、函数指针、全局符号等，并清晰标注每一个符号的深度。如下图所示：

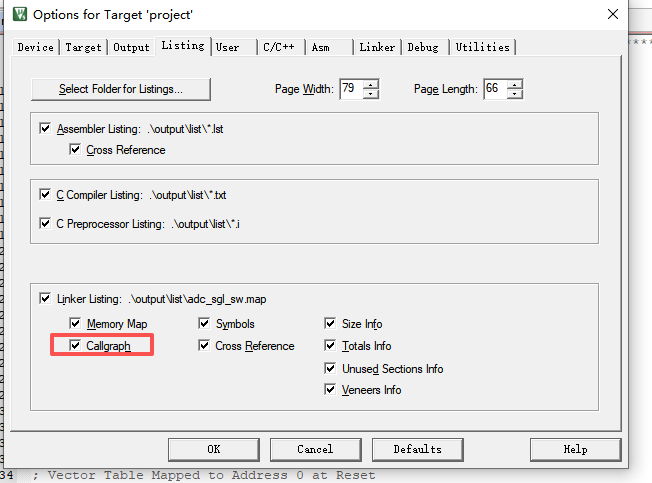

如何生成此文件呢？需要在keil里面的Listing配置页把callgraph勾选上，如下图所示：

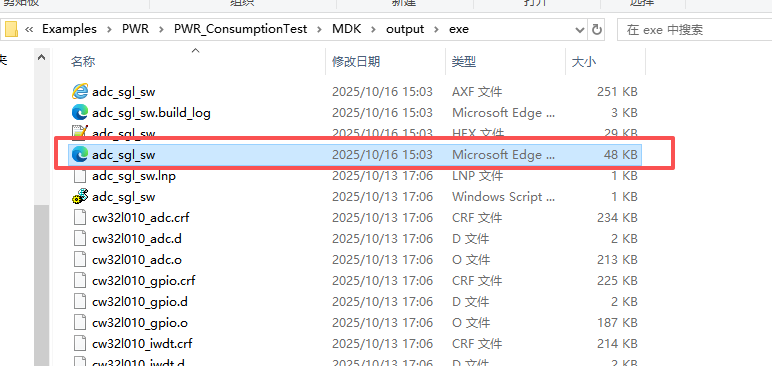

生成的文件在MDK的output里，其中exe文件就是此文件，浏览器打开即可：

今天你学废了吗？
