一.什么是PWM?

PWM（Pulse Width Modulation，脉冲宽度调制）是一种数字信号调制技术，它通过周期性地输出 “高电平” 和 “低电平” 组成的脉冲信号，且高电平的持续时间在周期内的占比（占空比）可调节，从而用数字信号模拟出 “连续变化的模拟量”。

举个最直观的例子：假设用 5V 电源给 LED 供电，直接通 5V（100% 高电平），LED 最亮；断开（0% 高电平），LED 熄灭。若让信号在 “5V（高电平）” 和 “0V（低电平）” 之间快速切换：比如 1 秒内，500ms 高电平、500ms 低电平，LED 会因为人眼 “视觉暂留” 效应，看起来是 “半亮”—— 这就是 PWM 的核心：用 “高频脉冲的平均效果” 模拟中间亮度。

二.PWM的三个核心基础参数

任何 PWM 信号都由这 3 个参数定义，是理解 PWM 的起点：

1.周期（T）：一个完整脉冲（高电平 + 低电平）的持续时间（单位：秒，ms，μs 等）。

eg.1 个 PWM 信号，高电平持续 0.5ms，低电平持续 0.5ms，那么周期 T=1ms。

2.频率（f）: 1 秒内包含的周期数（单位：Hz），与周期的关系是 f = 1/T。

eg.周期 T=1ms（0.001 秒），则频率 f=1/0.001=1000Hz（1kHz）。

3.占空比（D）:在一个周期内，高电平持续时间与周期的比值（通常用百分比表示）

占空比 D =（高电平时间 / 周期 T）× 100%

eg.周期 T=1ms，高电平持续 0.3ms，则 D=0.3/1×100%=30%。

4.分辨率:

三.为什么要使用PWM？

在嵌入式系统中，CPU 和数字电路只能输出 “0” 或 “1”（低电平或高电平），无法直接输出 “0~5V 之间的任意电压”（如 2.3V、3.7V 等模拟量）。PWM 的核心价值在于：用数字信号的 “占空比变化”，等效出连续的模拟量，无需额外的数模转换（D/A）硬件，降低成本且灵活可控。

eg.控制直流电机转速：5V 电源下，占空比 100%→全转速，50%→半转速，30%→低速（电机的机械惯性会 “平滑” 脉冲，实际输出平均功率与占空比成正比）。

四.PWM 生成原理

嵌入式中 PWM 主要通过定时器（Timer） 硬件生成，其核心是利用定时器的输出比较（Output Compare）功能实现。STM32 的定时器按功能可分为基本定时器（TIM6、TIM7）、通用定时器（TIM2-TIM5、TIM9-TIM14 等）和高级定时器（TIM1、TIM8），其中通用定时器和高级定时器支持 PWM 输出（基本定时器仅用于定时，无输出比较功能）。

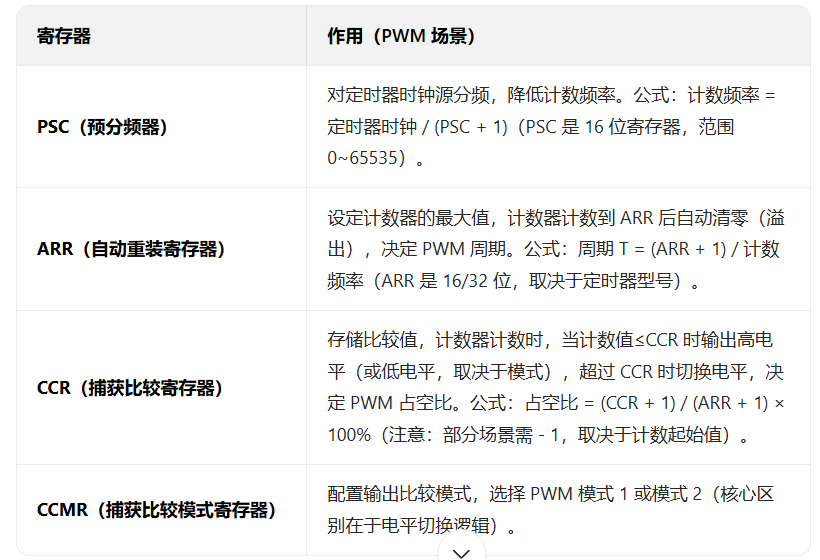

<1>定时器的重点寄存器：

1. PSC（Prescaler，预分频器寄存器）：16 位寄存器（部分定时器支持 32 位），存储预分频值，用于对定时器的 “时钟源” 进行分频，降低计数频率。定时器的原始时钟源（如 APB1/APB2 总线时钟）频率通常很高（如 72MHz、168MHz），通过 PSC 分频后得到 “计数时钟”，让计数器以合适的速度递增 / 递减。

分频公式为 计数频率 = 定时器时钟源频率 / (PSC + 1)（PSC 值范围 0~65535，+1 是因为从 0 开始计数）。

2. CNT（Counter，计数器寄存器）：16 位或 32 位寄存器（取决于定时器型号），存储当前的计数值，是定时器的 “核心计数变量”。在计数时钟的驱动下，按照设定的计数模式（向上计数、向下计数、中央对齐）不断变化：向上计数：从 0 开始递增，直到等于 ARR 后重置为 0；向下计数：从 ARR 开始递减，直到等于 0 后重置为 ARR；中央对齐：从 0 递增到 ARR，再递减到 0，循环往复。实时反映当前计数状态，是连接 “分频后时钟” 和 “自动重装” 的中间变量。

3. ARR（Auto-Reload Register，自动重装寄存器）：16 位或 32 位寄存器，存储计数器的 “最大值”（或 “目标值”）。决定计数器的 “计数周期”—— 当 CNT 计数到 ARR 时，会触发 “溢出事件”（或 “更新事件”），并根据计数模式重置 CNT（向上计数重置为 0，向下计数重置为 ARR）。

4. CCR（Capture/Compare Register，捕获比较寄存器）：每个定时器通道（如 TIM3_CH1、CH2）对应一个 CCR（如 CCR1、CCR2），存储 “比较值”。用于 “比较逻辑”—— 当 CNT 的当前值与 CCR 的值相等时，会触发 “比较事件”，进而控制对应通道的输出电平（如 PWM 的高低电平切换）。是 PWM “占空比” 的核心决定因素，通过修改 CCR 的值可动态调整占空比。

<2>二、寄存器之间的核心关系（以 “向上计数模式” 为例）

四个寄存器的协作逻辑可概括为：“时钟分频→计数→溢出重置→比较控制输出”，具体关系通过公式和流程体现：

1.计数频率与 PSC 的关系:

定时器的原始时钟源（如 STM32F1 的 APB1 时钟为 36MHz，经倍频后可能为 72MHz）需通过 PSC 分频得到 “计数时钟”，这是 CNT 计数的速度基准：

计数频率（f_cnt） = 定时器时钟源频率（f_clk） / (PSC + 1)

eg.若时钟源为 72MHz，PSC=71，则 f_cnt = 72MHz / (71+1) = 1MHz（即计数时钟周期为 1μs，CNT 每 1μs 加 1）。

2. 定时器周期（PWM 周期）与 ARR、PSC 的关系:

ARR 决定了 CNT 从 0 计数到重置的 “总计数次数”，结合计数频率可算出 “定时器周期”（即 PWM 的周期 T）：

定时器周期（T） = (ARR + 1) / 计数频率（f_cnt）

（+1 是因为 CNT 从 0 开始计数，到 ARR 时共经历了 ARR+1 个计数单位，如 ARR=999 时，计数 0~999 共 1000 个单位）

T = (ARR + 1) × (PSC + 1) / f_clk

eg.时钟源 72MHz，PSC=71（f_cnt=1MHz），ARR=999 → T = (999+1)/1MHz = 1000μs = 1ms → 对应 PWM 频率为 1/T = 1kHz。

3. PWM 占空比与 CCR、ARR 的关系

在向上计数 + PWM 模式 1 下，当 CNT ≤ CCR 时输出高电平，CNT > CCR 时输出低电平。因此，高电平时间为（CCR + 1）个计数单位，占空比公式为：

占空比（D） = (高电平时间) / (总周期时间) = (CCR + 1) / (ARR + 1) × 100%

这四个寄存器的配合，是定时器实现定时、PWM 输出等功能的核心。

<3>STM32 配置 PWM 的关键步骤

1.使能外设时钟：

定时器时钟（如 APB1 总线的 TIM3 时钟）；对应 GPIO 时钟（PWM 输出引脚需复用为定时器输出）。

2.配置 GPIO 为复用功能：

PWM 输出引脚需配置为 “复用推挽输出”，并指定复用功能为对应定时器通道（如 PA6 复用为 TIM3_CH1）。

3.配置定时器基础参数（PSC、ARR）：

设定计数频率和周期（如目标 PWM 频率 1kHz，时钟源为 72MHz）：计数频率 = 72MHz / (PSC + 1)，假设 PSC=71，则计数频率 = 1MHz（周期 1μs）；周期 T=1/1kHz=1ms=1000μs，故 ARR=999（1000 个计数单位）。

4.配置 PWM 通道参数（CCR、模式）：

选择 PWM 模式 1，设定初始占空比（如 50%，则 CCR=499）。

5.启动 PWM 输出：

HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1); // 启动通道1的PWM输出

6.动态修改占空比：

直接修改 CCR 寄存器的值（通过库函数），无需重新初始化

__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 300); // 占空比30%（300/1000）

五.STM32 PWM 的两种模式

STM32 定时器的 PWM 模式通过CCMR寄存器的OCxM位配置，两种模式的电平切换逻辑是核心区别：

1.PWM 模式 1（最常用）：

计数器向上计数时，当CNT（当前计数值）≤ CCR，输出高电平；当CNT > CCR，输出低电平。溢出（CNT=ARR）后计数器清零，重新开始计数，循环往复

2.PWM 模式 2：

计数器向上计数时，当CNT ≤ CCR，输出低电平；当CNT > CCR，输出高电平。与模式 1 的电平状态完全相反。

模式 2 适用场景：需要 “低电平有效” 的场景（如某些电机驱动芯片的使能信号为低电平有效）。

六.PWM相关的面试问题

1.为什么 STM32 的 PWM 输出引脚需要配置为复用推挽模式？

“复用”：引脚功能由定时器模块控制（而非 GPIO 直接控制）；“推挽”：确保高电平时能输出强电流（如驱动 LED、电机驱动芯片），避免高电平仅为弱上拉。

2.动态修改 PWM 占空比时，如何避免输出波形突变？

开启定时器的 “预装载寄存器”（通过CCMR的OCxPE位），使 CCR 的修改在计数器溢出后生效（而非立即生效），避免中途切换导致的波形异常。

3.高级定时器（如 TIM1）相比通用定时器，PWM 功能有何特殊之处？

支持 “互补输出” 和 “死区控制”，适合电机驱动（如三相桥电路），避免上下桥臂同时导通短路；可配置刹车功能（紧急情况下关闭 PWM 输出）。

4.为什么软件模拟 PWM 不适合高精度场景？

软件模拟依赖延时函数，而 CPU 在延时期间无法处理其他任务，占用资源；且延时精度受中断、其他任务影响，导致 PWM 周期和占空比误差较大。

5.WM 控制电机时，出现转速波动，可能的原因有哪些？

① 电源电压不稳定，导致电机供电波动；② PWM 频率过低，导致电机力矩波动；③ 定时器配置错误（如时钟源不稳定），导致 PWM 输出周期不准；④ 电机负载突变（如卡顿）。

6.PWM 频率过高或过低会有什么问题？如何选择频率？

频率过低会导致负载 “抖动 / 闪烁”（如 LED 频闪、电机抖动）；频率过高会增加 MCU 功耗，且可能超出负载响应能力（如舵机仅支持 50Hz）。选择依据：负载特性（如电机推荐 20kHz+，LED 推荐 100Hz + 避免闪烁）、MCU 定时器性能（最高频率受系统时钟限制）。

7.用定时器生成 PWM 时，想提高控制精度，该调整哪个参数？

提高定时器的 “分辨率”，即增大 “自动重装载值（ARR）”（在频率不变的前提下，需同步降低预分频系数 PSC，保证 (PSC+1)*(ARR+1) 不变）。例如 8 位分辨率（ARR=255）提升到 10 位（ARR=1023），占空比最小步长从 0.39% 降至 0.097%。

8.PWM 输出没有信号，可能的原因有哪些？

1. 时钟未使能（定时器或 GPIO 时钟）；2. GPIO 模式配置错误（未设为复用输出）；3. 定时器未使能（TIM_Cmd未调用）；4. PWM 通道未使能（TIM_CCxCmd未调用）；5. 比较值 CCR 大于 ARR（此时占空比为 100%，看似无脉冲）。

9.调试常见问题与解决方案:

1.PWM 波形抖动：定时器时钟不稳定（如使用外部晶振误差大）、中断抢占导致定时器更新延迟。

解决：使用内部高精度时钟（如 PLL 锁相环）、避免高优先级中断干扰定时器。

2.占空比与预期不符：定时器配置错误（如 PSC/ARR 计算错误）、CCR 值超过 ARR 范围。

解决：重新核对频率 / 占空比计算公式，确保 CCR≤ARR。

3.电机异响 / LED 闪烁：PWM 频率过低，负载响应跟不上脉冲变化。

解决：提高频率至负载临界值以上（如电机调至 10kHz 以上）。

七.PWM 的分辨率（Resolution）

PWM 的分辨率（Resolution）是衡量其占空比调节精细程度的核心指标，直接决定了 PWM 信号能实现的最小占空比变化量。在嵌入式开发中，分辨率是 PWM 设计的关键参数（尤其在需要高精度控制的场景，如精密调光、电机转速平滑调节等）。

<1>分辨率的定义:

在固定周期下，占空比能被调节的最小步进值（即相邻两个不同占空比之间的差值）。若分辨率为 1%，则占空比只能调节为 0%、1%、2%...100%（步进 1%）；若分辨率为 0.1%，则可调节为 0%、0.1%、0.2%...100%（步进 0.1%），调节更精细。

<2>分辨率的决定因素:

PWM 的分辨率由定时器的计数范围（即 “最大计数值”）决定，而计数范围通常由定时器的位数或配置的 “自动重装载值（ARR）” 决定。由定时器位数决定（默认最大范围）嵌入式芯片的定时器通常为 8 位、16 位、32 位等，其最大计数值为 2n−1（n 为位数，0 基计数）。此时，分辨率计算公式为：分辨率=1​/2^n×100%

eg.16 位定时器：最大计数值为 2^16−1=65535，分辨率为 1/65536≈0.0015%（步进约 0.0015%，精度远高于 8 位）。

<3>由实际配置的周期（ARR）决定（工程常用）:

分辨率=1/ARR+11×100%

<4>分辨率与频率的权衡

分辨率与 PWM 频率存在此消彼长的关系：若要提高频率（缩短周期），需减小 ARR,但 ARR 减小会导致分辨率降低（步进变大）。若要提高分辨率（减小步进），需增大 ARR，但会导致频率降低（周期变长）。

工程选择原则：在满足负载对频率要求的前提下，尽量增大 ARR 以提高分辨率。
