基于multisim的多媒体音响的音频功率放大器
·
设计任务:设计一个用于多媒体音箱的音频功率放大器
技术指标:
（1）输入信号:幅度<100mV
（2）额定输出功率:>5W(负载8欧姆)
（3）频率响应:50Hz~15kHz(士3dB)
（4）电压增益:> 40dB(可调)
（5）失真度:<1%(在额定功率下)
（6）输入阻抗:>20千欧姆
根据本次设计要求，首先通过前置放大电路放大输入端的微小信号，再通过带通滤波器实现频带的选择，最后通过功率放大器实现功率的放大，最后通过喇叭来实现播放。如下图为本次设计的原理框图。

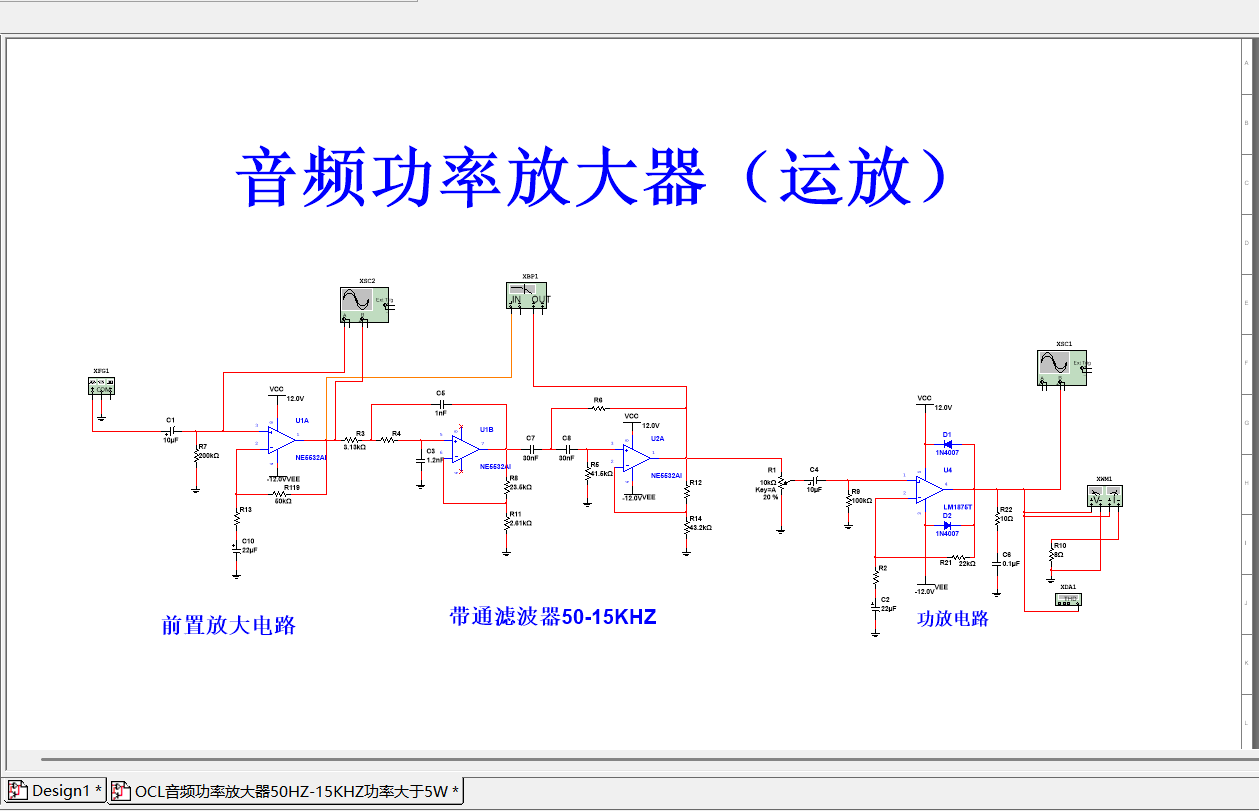

仿真电路图：
