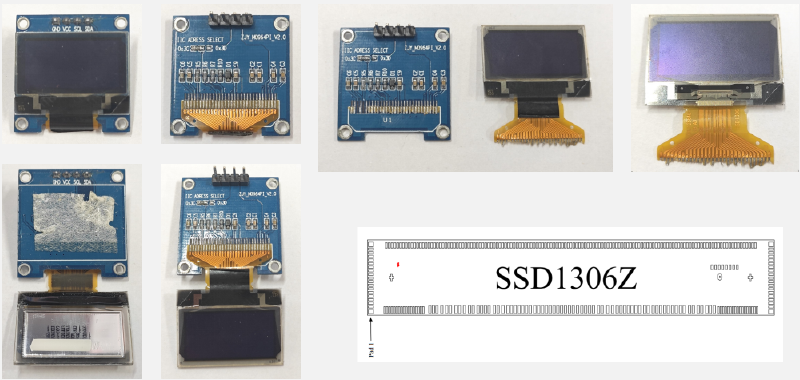

1.OLED模块结构

2.SSD1306简介

SSD1306是一款OLED/PLED点阵显示屏的控制器，可以嵌入在屏幕中，用于执行接收数据、显示存储、扫描刷新等任务

驱动接口：128个SEG引脚和64个COM引脚，对应128*64像素点阵显示屏

内置显示存储器（GDDRAM）：128*64 bit （128*8 Byte）SRAM

供电：VDD=1.65~3.3V（IC 逻辑），VCC=7~15V（面板驱动）

通信接口：8位6800/8080并行接口，3/4线SPI接口，I2C接口

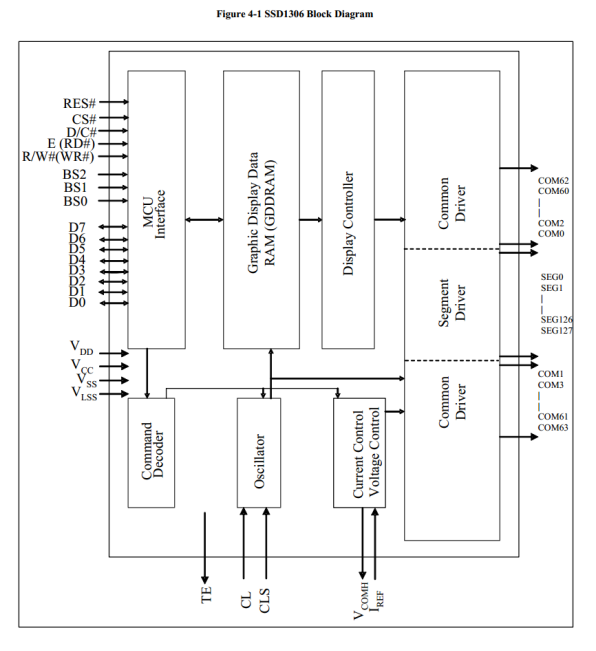

3.SSD1306框图及引脚定义

4.通信接口选择及通信线定义

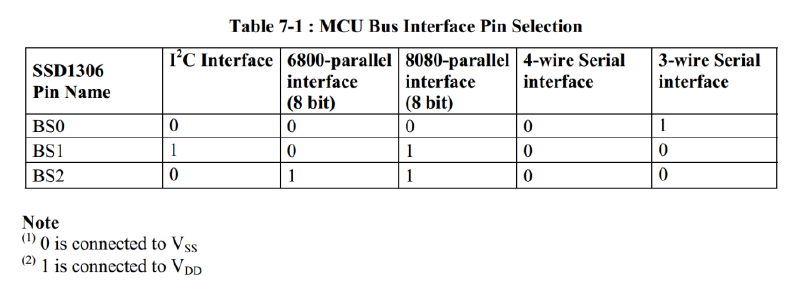

BS引脚选择通讯接口的说明

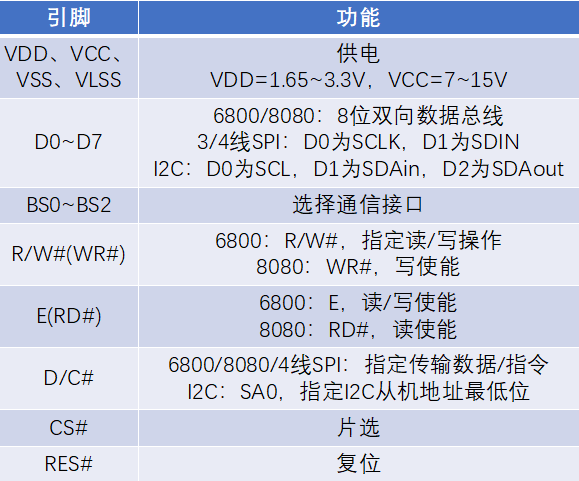

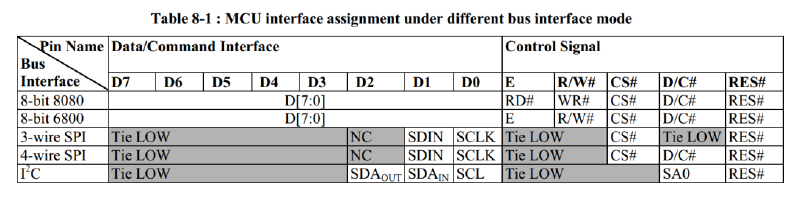

不同模式下通信引脚的具体功能

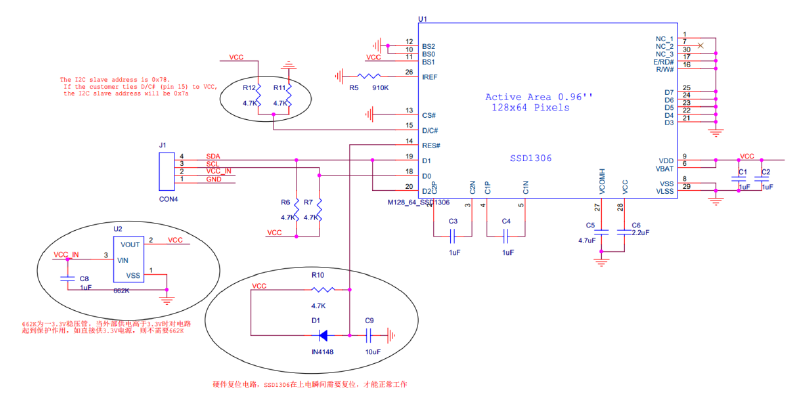

5.4针脚I2C接口模块原理图

提示：这里的VBAT引脚，就是内部升压电路的输入，所以这里VBAT和VDD一起，接到供电引脚

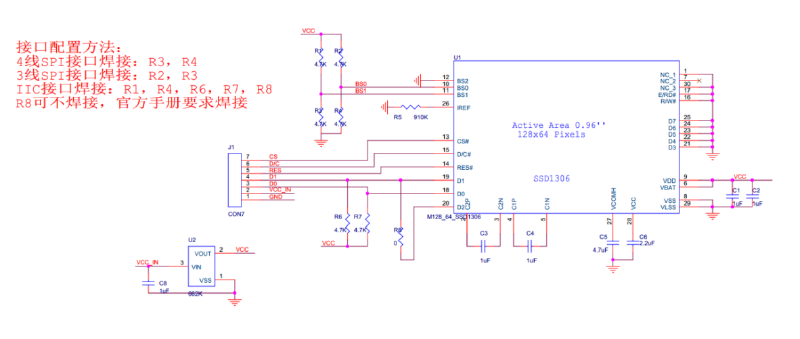

6.7针脚SPI接口模块原理图

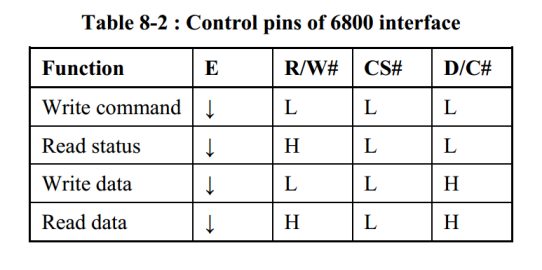

7.字节传输-6800并口

写命令、读状态、写数据、读数据

提示：向下箭头是下降沿的意思，L是低电平，H是高电平

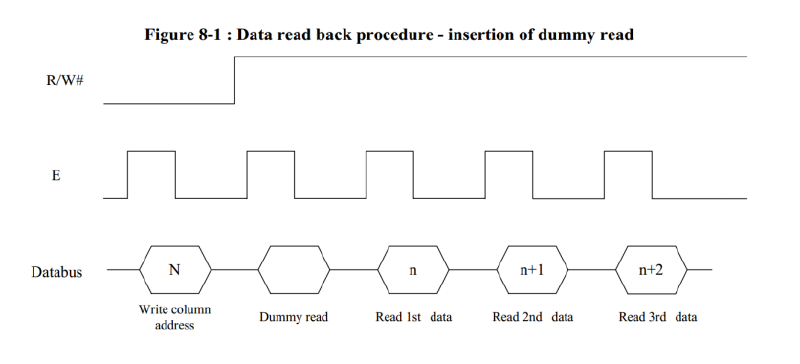

时序

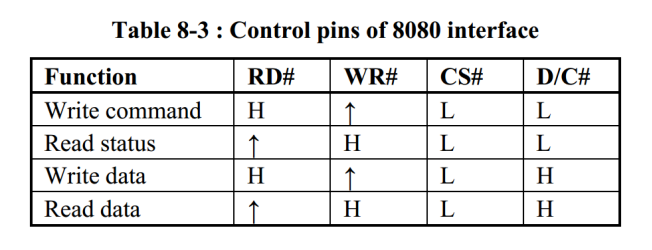

8.字节传输-8080并口

写命令、读状态、写数据、读数据

提示：向上箭头是下降沿的意思，L是低电平，H是高电平

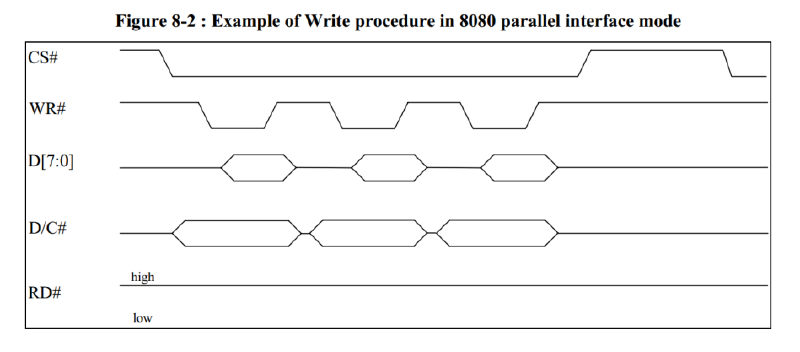

时序

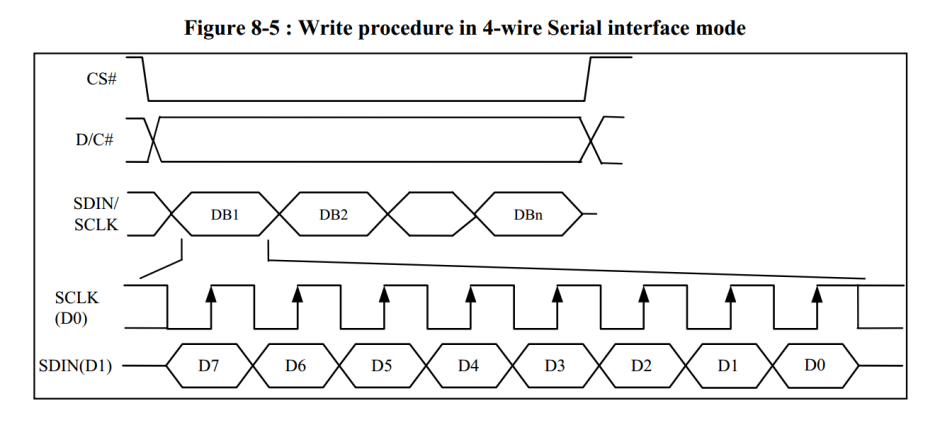

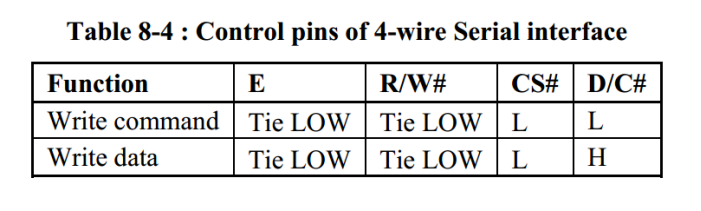

9.字节传输-4线SPI

适用SPI模式0和模式3

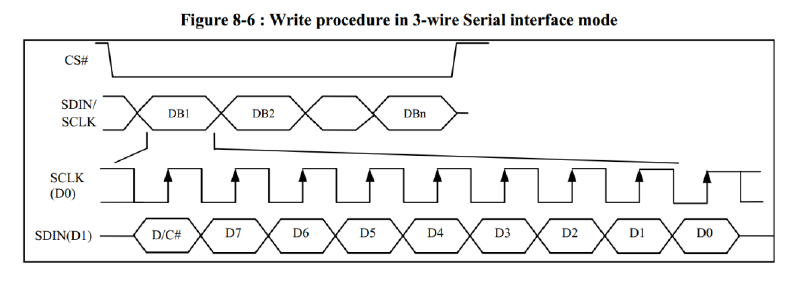

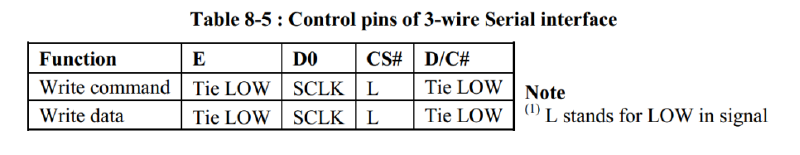

10.字节传输-3线SPI

与4线SPI相似，少了D/C引脚，通过看时序，判断是写命令还是写数据，SDIN第一个字节是D/C指定了此字节是命令还是数据

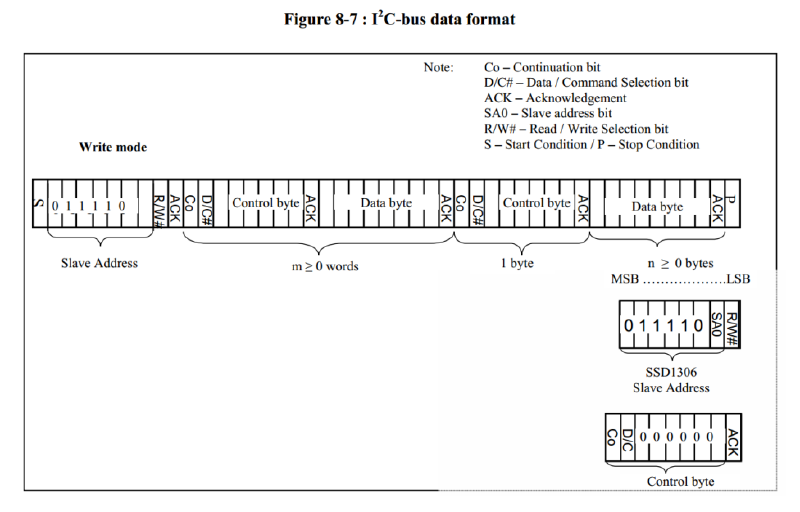

11.字节传输-I2C

S（起始条件）->7位从机地址+1位读写的格式->ACK（接收应答）->Control byte（指定后面的有效字节是命令还是数据，因为I2C没有D/C引脚）（Co是这个芯片的专用模式，连续模式，置1表示在每个Data Byte前加Control byte，置0表示先来一个Control byte后面都是Data Byte）->字节

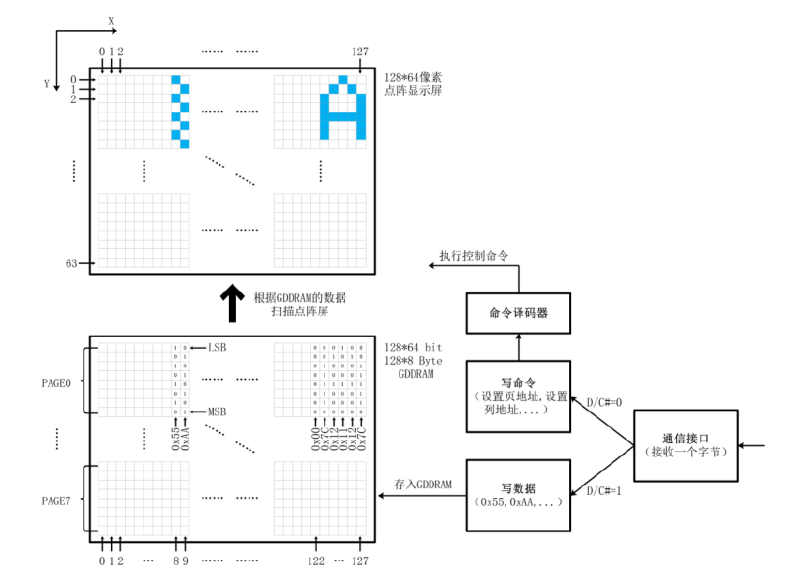

12.执行逻辑框图

比如：在屏幕上写显示一个‘A’。操作流程：使用写命令的函数，第一步：设置页地址位PAGE0；第二步：设置列地址位122；通过前面两步指针就指向了页为PAGE0列为122的地址了；第三步：使用写数据的函数，写入0x00，当前字节就变成了0x00，写完后，地址指针自动右移；如果继续写默认回到页的开头，也可以通过配置寻址模式换页到下一页的开头

指定Y轴：1.具有读取GDDRAM的能力，并行模式下，可以读取GDDRAM，串行模式下不行；2.串行模式下，定义缓存数组实现，先读写缓存数组，最后再一起更新到屏幕的GDDRAM里

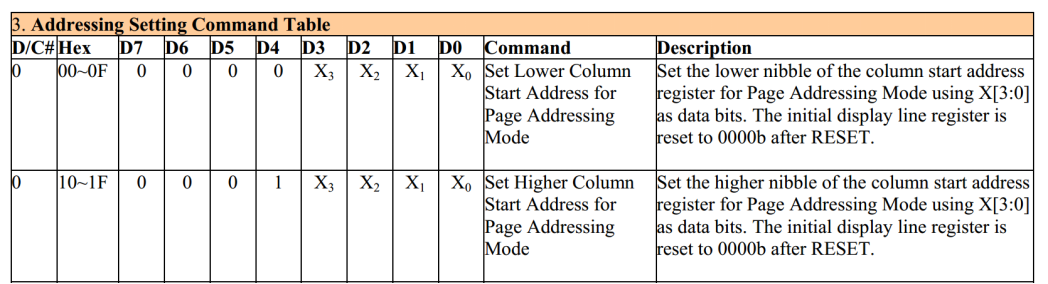

13.命令表（查找手册）

通过写命令时序传输的字节，作为发送给

SSD1306的一个命令SSD1306查询命令表的定义，执行相应的操作

命令可以由一个字节或者连续的多个字节组成

命令可分为基础命令、滚屏命令、寻址命令、硬件配置命令、时间及驱动命令5大类

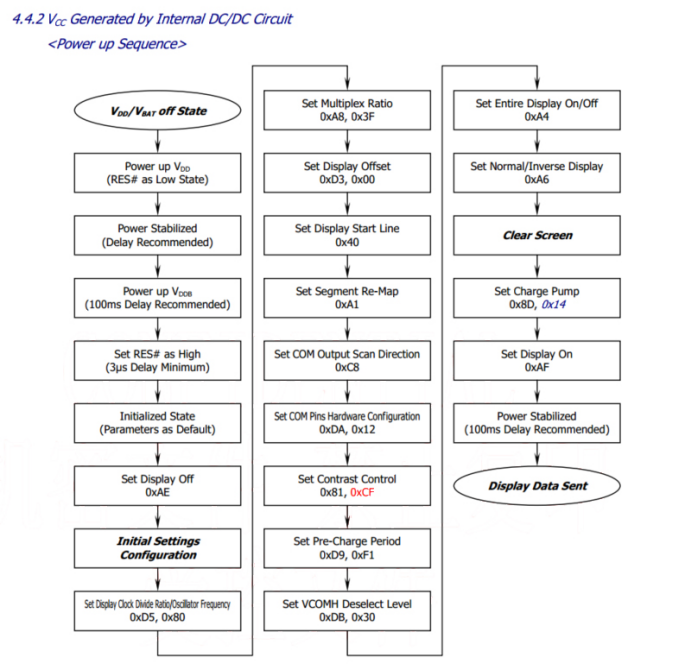

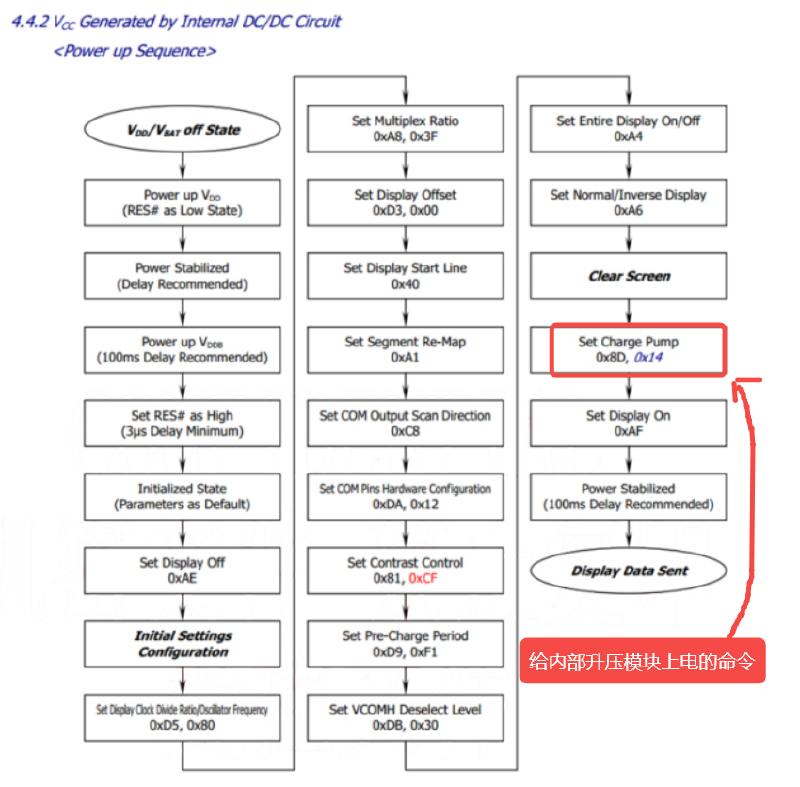

14.初始化过程（内部提供VCC）

这里VDDB和VBAT一样指的都是内部升压器的输入

Charge Pump，电荷泵，升压电路，当外部没有办法提供7~15V的面板驱动电路VCC时，可以写入这个命令，启动这个电荷泵

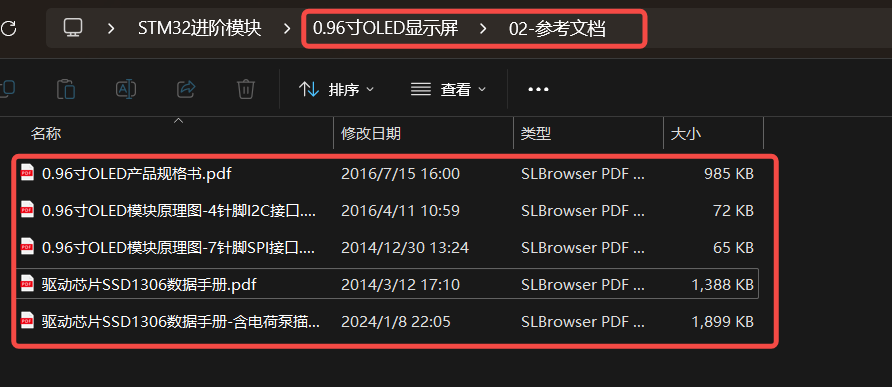

15.参考手册

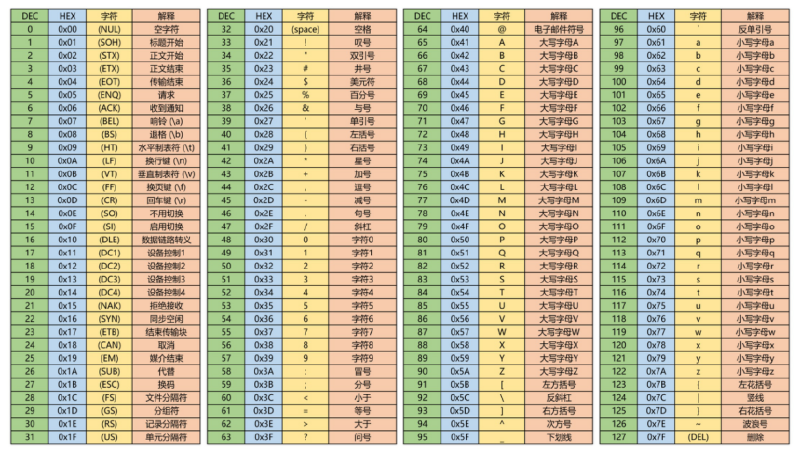

16.ASCII码

ASCII码是一套数字到字符的映射标准，它规定了用什么数字表示什么字符

例如：

char a = ‘#’; 等效于char a = 0x23;

char a = ‘0’；等效于char a = 0x30;

char s[] = “hi”; 等效于char s[] = {0x68, 0x69, 0x00};

17.汉字编码

汉字编码是一套数字到汉字的映射标准，它规定了用什么数字表示什么汉字

汉字编码有多种方案，常用的有GB2312/GBK/GB18030和Unicode/UTF-8

GB2312编码下：

char s[ ] = “好”; 等效于char s[ ] = {0xBA, 0xC3, 0x00};

char s[ ] = “你好”;等效于char s[ ] = {0xC4, 0xE3, 0xBA, 0xC3, 0x00};

UTF-8编码下：

char s[ ] = “好”; 等效于char s[ ] = {0xE5, 0xA5, 0xBD, 0x00};

char s[] = “你好”;等效于char s[] = {0xE4, 0xBD, 0xA0, 0xE5, 0xA5, 0xBD, 0x00};

编码查询

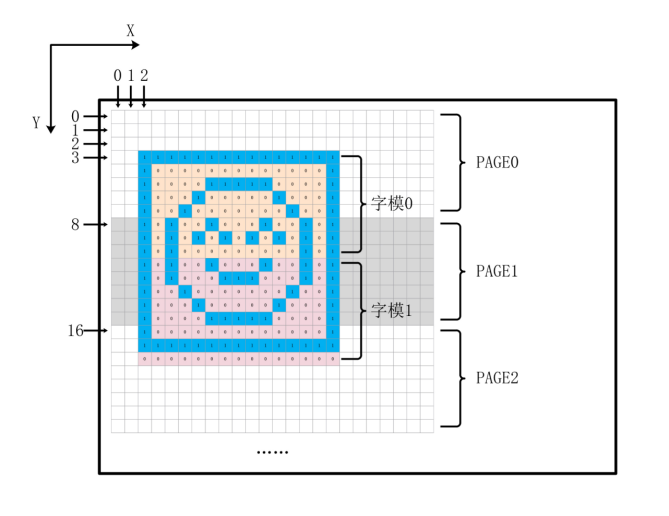

18.任意位置显示任意尺寸图像

将下述15*15像素的Img图像显示到坐标(2, 3)的位置

uint8_t Img[] = { 0xFF,0x01,0xE1,0x11,0x49,0x25,0x45,0x05,0x45,0x25,0x49,0x11,0xE1,0x01,0xFF, 0x7F,0x40,0x43,0x44,0x48,0x51,0x52,0x52,0x52,0x51,0x48,0x44,0x43,0x40,0x7F};
