基于multisim的四路病房呼叫器
·
某医院有一、三、四号病室4间，每室设有呼叫按钮，同时在护士值班室对应地装有一号、二号、三号、四号4个指示灯。现要求当一号病室的按键按下时，无论其他病室的按键是否按下，只有一号灯亮。当一号病室的按键没有按下，而二号病室的按键按下时无论三、四号病室的按键是否按下，只有二号灯亮。当二号病室的按键都未按下而三号病室的按键按下时，无论四号病室的按键是否按下，只有三号灯亮。只三号病室的按键均未按下而按下四号病室有在一、的按键时，四号灯才亮。试用优先编码器148、555和门电路设计满足上述控制要求的逻辑电路，给出控制四个指示灯状态的高低电平信号，并报警显示。

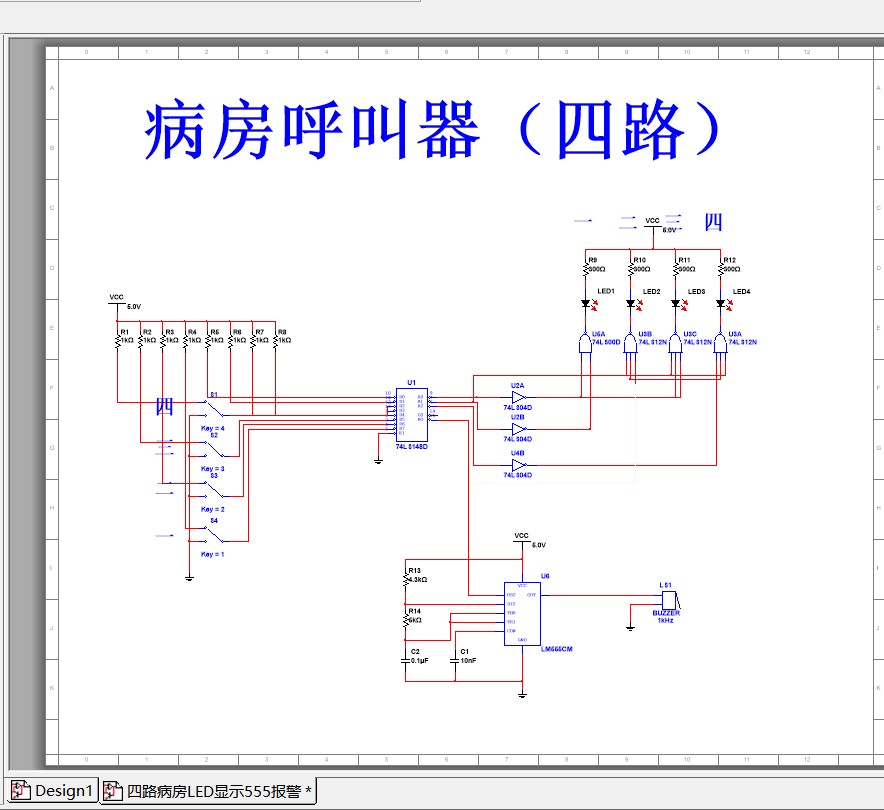

仿真图：
仿真演示与文件下载：基于multisim的四路病房呼叫器演示视频_哔哩哔哩_bilibili
