引言：为什么我们需要中断？

在进入技术细节前，让我们先思考一个生活场景：

 如果你正在厨房煮粥，需要 20 分钟才能熟。为了不让粥糊掉，你会一直站在锅边盯着看（轮询），还是回客厅看书，等锅里的定时器响了（中断）再去关火？

 我当然会去客厅看书，否则那 20 分钟我什么也干不了。

 没错。那么对于主频几十兆赫兹的 CPU 来说，如果它每一秒钟都要花 90% 的时间去检测一个按键是否按下，这难道不是一种巨大的计算资源浪费吗？

这就是**中断（Interrupt）**存在的意义：让 CPU 从无意义的等待中解脱出来，实现“平行的效率”。

---

第一部分：核心灵魂——中断系统基础理论

1.1 中断的本质：上下文切换

当中断发生时，CPU 必须立即停止当前的流水线。但这里有一个关键问题：

如果你书读到一半去关火，回来时如何精准地找到刚才读到的那一页、那一行？

 我会用书签标记一下。

在 STM32 中，这个“书签”就是现场保护。CPU 会自动将当前的程序计数器（PC）、状态寄存器等压入堆栈。处理完中断后，再通过“现场恢复”回到断点。

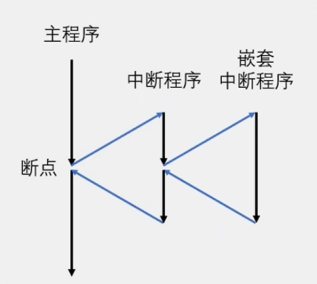

图 1：中断触发、嵌套与返回的逻辑路径。注意：断点是程序恢复运行的唯一凭证。

1.2 中断向量表：指令的“导航图”

CPU 怎么知道中断发生后该去哪里执行代码？在内存的固定位置，有一张表格记录了所有中断服务程序（ISR）的入口地址，这就是中断向量表。

---

第二部分：中央司令部——NVIC 嵌套向量中断控制器

如果说外设（按键、定时器、串口）是士兵，那么 NVIC 就是负责调度的将军。

2.1 为什么必须经过 NVIC？

 如果厨房的锅响了，同时门口有人按门铃，你该先处理哪一个？如果这时候你的电话也响了呢？

我需要根据事情的紧急程度排个序。

这就是 NVIC 的核心职能：优先级裁决。

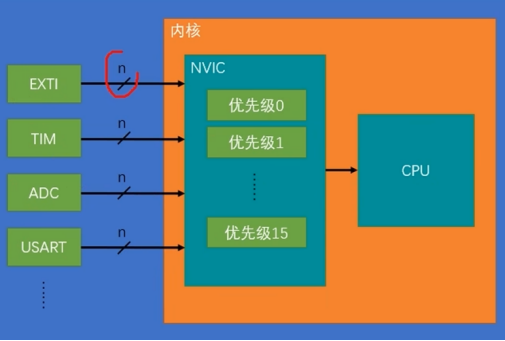

图 2：NVIC 架构。它位于内核内部，是所有外设中断通往 CPU 的必经之路。

2.2 优先级的双重奏：抢占与响应

STM32 将优先级分成了两个维度，这是初学者最容易混淆的地方：

1. 抢占优先级（Preemption Priority）：

   • 核心能力： “打断权”。

   • 如果 A 的抢占优先级高于 B，A 可以直接掐断正在运行的 B，这就是中断嵌套。

2. 响应优先级（Subpriority）：

   • 核心能力： “排队权”。

   • 如果 A 和 B 的抢占优先级相同，且同时发生，谁的响应优先级高，谁先执行。但它不能打断正在运行的同级抢占中断。

想象你在排队。抢占优先级高的人可以直接冲到柜台前把正在办事的人推开；而响应优先级高的人只能在大家都排队时，站在更靠前的位置。你能理解这两者的区别吗？

---

第三部分：核心重难点——EXTI 外部中断

EXTI（External Interrupt）是初学者最先接触的硬件中断，它负责将 GPIO 的电平变化转变为中断信号。

3.1 硬件架构与映射逻辑

STM32 有上百个引脚，但 NVIC 的通道是有限的。为了解决这个矛盾，工程师设计了引脚映射。

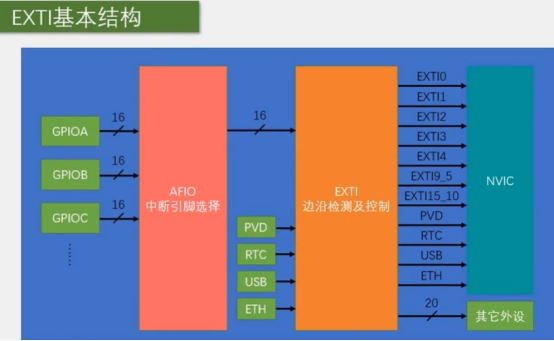

图 3：EXTI 结构图。展示了从 GPIO 到 AFIO 选择器，再到 EXTI 通道，最后进入 NVIC 的全过程。

关键点解构：

• 16 条线： EXTI0 到 EXTI15 对应引脚的编号。

• 映射机制： PA0, PB0, PC0... 全部连接在 EXTI0 上。

• 苏格拉底式提问： “如果 PA0 和 PB0 同时想当外部中断源，可以吗？”

  • 答案： 不可以。通过 AFIO 选通器，每一条 EXTI 线在同一时刻只能选择一个端口的引脚。

3.2 触发方式的科学选择

• 上升沿（Rising）： 低电平变高。适合检测“开启”动作。

• 下降沿（Falling）： 高电平变低。常用于按键（按下通常为低）。

• 双边沿（Both）： 只要变了就触发。适合检测信号的翻转。

---

第四部分：次重点——定时器中断（TIM）

如果说 EXTI 是“被动响应”，那么定时器中断就是“主动出击”。

4.1 更新中断（Update Interrupt）

这是最常用的定时器功能。基于时钟源的计数器溢出时，产生中断。

如果你需要每秒钟精确地测量一次温度，是用 EXTI 还是 TIM？

TIM。因为 EXTI 取决于外部信号，而 TIM 取决于内部稳定的晶振。

4.2 核心参数计算

初学者必须掌握的公式（以72MHz主频为例）：

• Prescaler（预分频）： 把频率降下来。

• Period（计数值）： 数多少个数触发一次。

---

第五部分：其他常用中断巡礼

1. 串口中断（UART/USART）：

   • RXNE（接收非空）：对方发来消息了，快去读。

   • IDLE（空闲中断）：一帧数据发完了，适合配合 DMA 使用。

2. ADC 中断：

   • EOC（转换结束）：模拟量转数字量完成了，可以取值了。

3. SysTick（系统滴答）：

   • 内核自带的定时器，专门用于给操作系统（如 FreeRTOS）提供时基，或实现精准的 Delay。

---

第六部分：实战进阶——如何写出高质量的中断代码？

6.1 标志位的“生死时速”

在中断服务程序（ISR）中，你必须做的第一件事或最后一件事通常是：清除中断标志位（Pending Bit）。

如果闹钟响了，你不去按下“停止”键，它会发生什么？

它会一直响，或者等一会儿又响。

硬件也是如此。如果你不清除标志位，CPU 刚退出中断就会发现标志位还在，于是立刻又跳回中断，导致主程序永远无法执行。

所以：遇到中断卡死？先检查标志位清了没！

6.2 ISR 编写的三大禁令

1. 禁耗时操作： 不要放 printf 或大循环。

2. 禁长延时： 绝对不要在中断里用 Delay()。

3. 禁复杂运算： 尽量只做状态转换或标志位修改。

---

结语：思维导图式总结

• 中断管理： 交给 NVIC（分清抢占与响应优先级）。

• 外部信号： 交给 EXTI（记住 16 条线的映射互斥原则）。

• 时间任务： 交给 TIM（计算好频率与周期）。

• 执行原则： 保护现场 -> 处理逻辑 -> 清除标志 -> 恢复现场。

现在你已经理解了中断。如果一个系统中所有任务都放在中断里执行，而主程序只有一个 while(1) 空循环，这和轮询又有什么本质区别呢？

笔记说明：

本文素材来源于b站up江协科技

希望这份笔记能帮你攻克 STM32 开发中最关键的一环。
