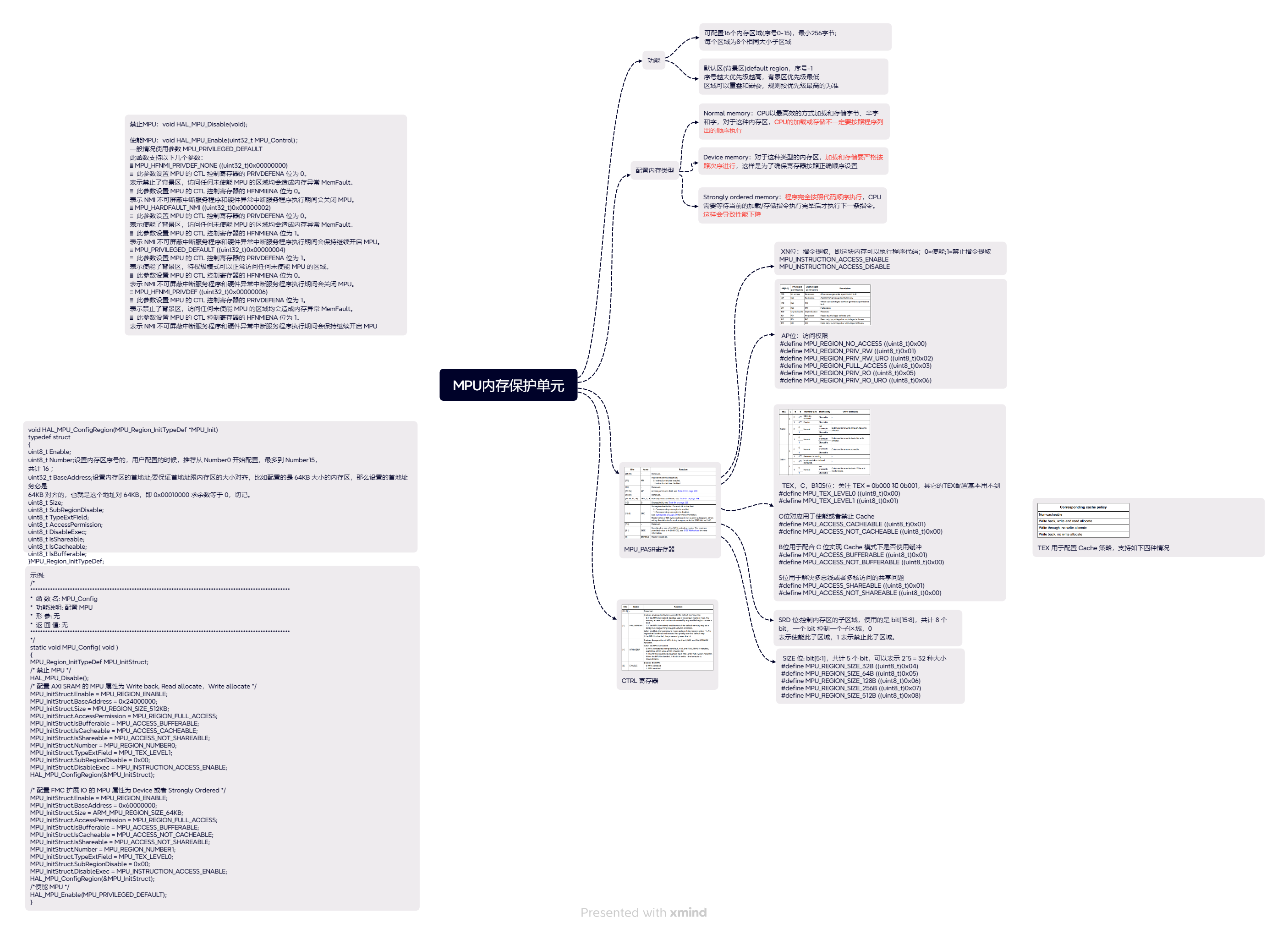

建议先看MPU笔记：
下载链接：通过网盘分享的文件：MPU内存保护单元.pdf
链接: https://pan.baidu.com/s/1Upa6NS_wtXn9mDsA7mqwhg 提取码: w8a4

基础Cache知识：

分数据缓存 D-Cache 和指令缓冲 I-Cache；缓存大小都是 16KB
STM32H7 为例，主频是 400MHz；除了 TCM 和 Cache 以 400MHz工作，其它 AXI SRAM，SRAM1，SRAM2 等都是以 200MHz 工作。数据缓存 D-Cache 就是解决 CPU加速访问 SRAM。如果每次 CPU 要读写 SRAM 区的数据，都能够在 Cache 里面进行，自然是最好的，实现了 200MHz到 400MHz 的飞跃，实际是做不到的，因为数据 Cache 只有 16KB 大小，总有用完的时候。对于使能了 Cache 的 SRAM 区，要分读写两种情况考虑。

1、 读操作：
如果 CPU 要读取的 SRAM 区数据在 Cache 中已经加载好，这就叫读命中（Cache hit），如果 Cache里面没有怎么办，这就是所谓的读 Cache Miss，未命中
2、写操作：
如果 CPU 要写的 SRAM 区数据在 Cache 中已经开辟了对应的区域（专业词汇叫 Cache Line，以 32字节为单位），这就叫写命中（Cache hit），如果 Cache 里面没有开辟对应的区域怎么办，这就是所谓的写 Cache Miss。

特别注意的误区知识：
Cache 是 CPU 内核私有的硬件，只归 CPU 管；DMA 是另外一个总线主机，DMA 根本不知道 CPU Cache 的存在。DMA向SRAM写数据时Cache根本就不知道，所以就不会对Cache内存数据写更新

Cache知识点

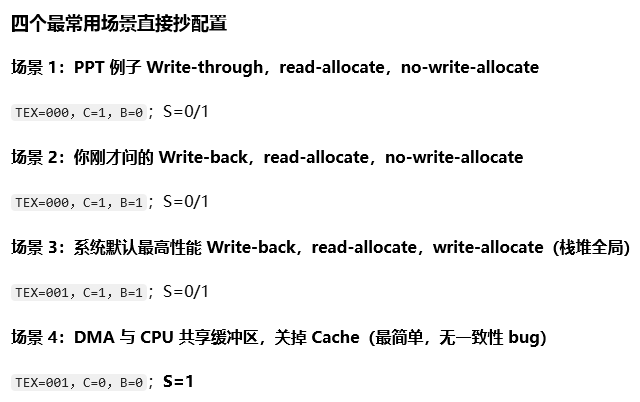

参数配置问题

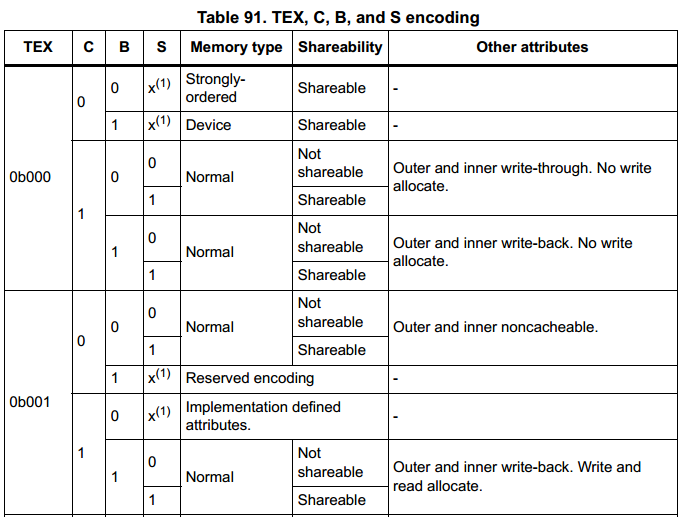

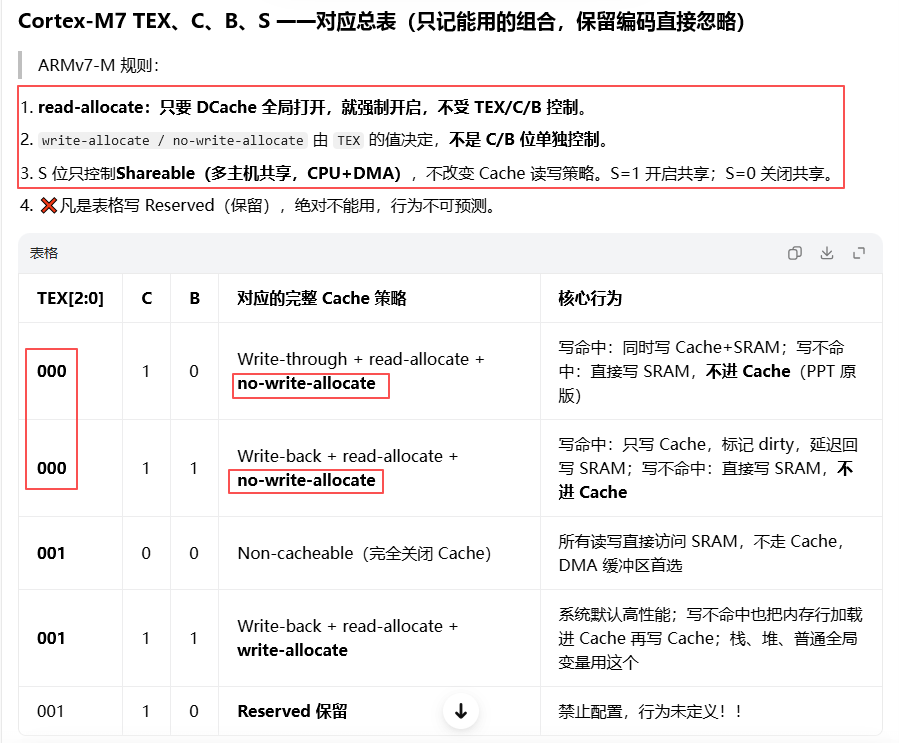

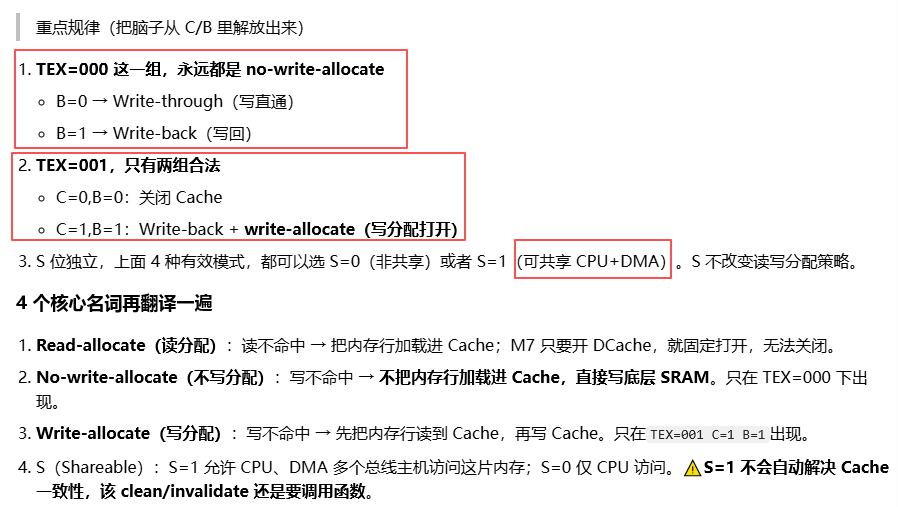

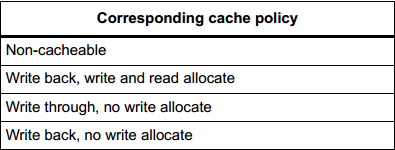

上面表一共四种情况，如下

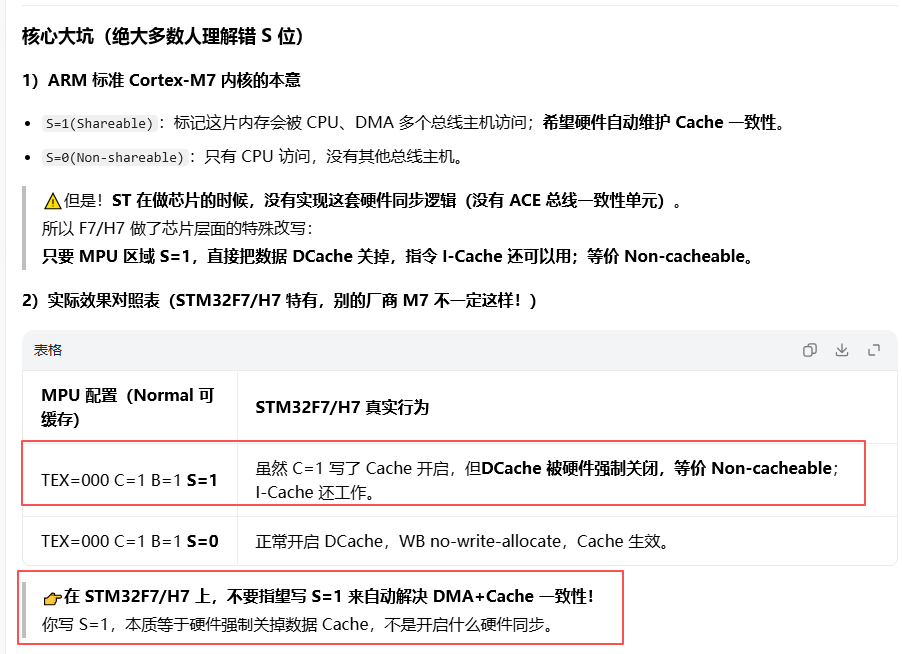

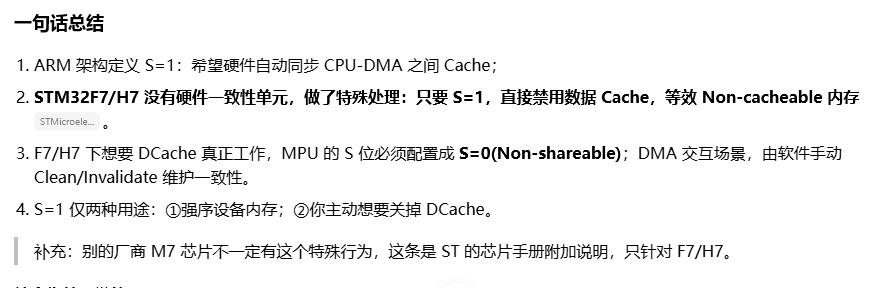

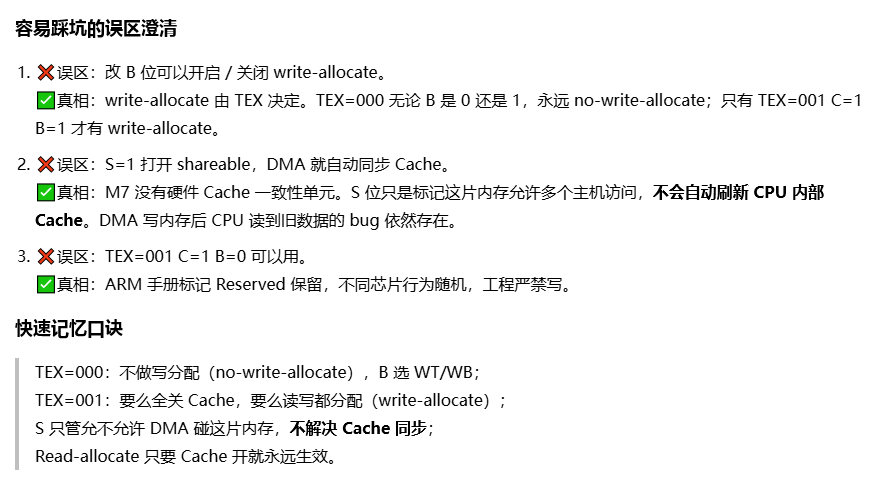

共享配置是个隐形的大坑

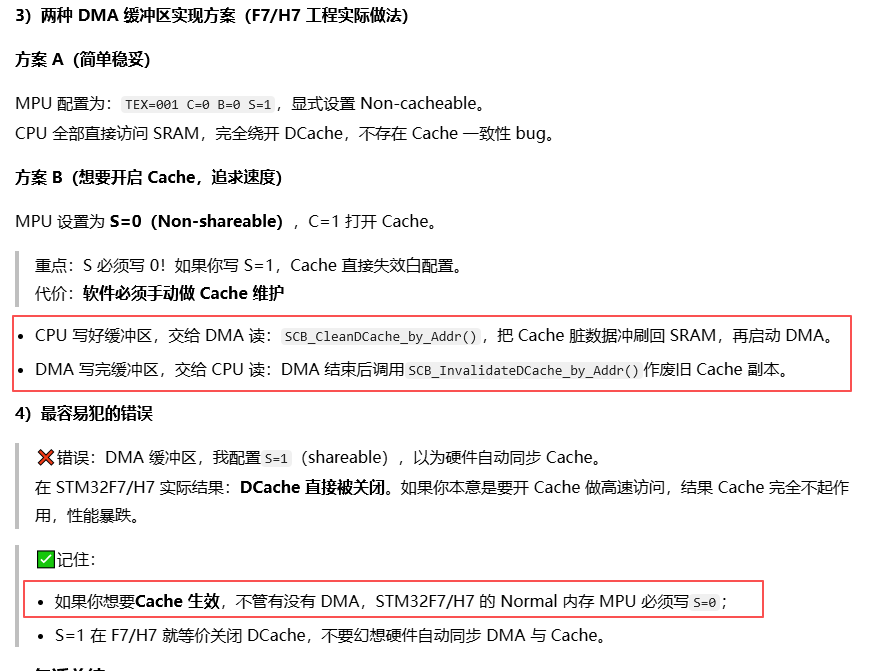

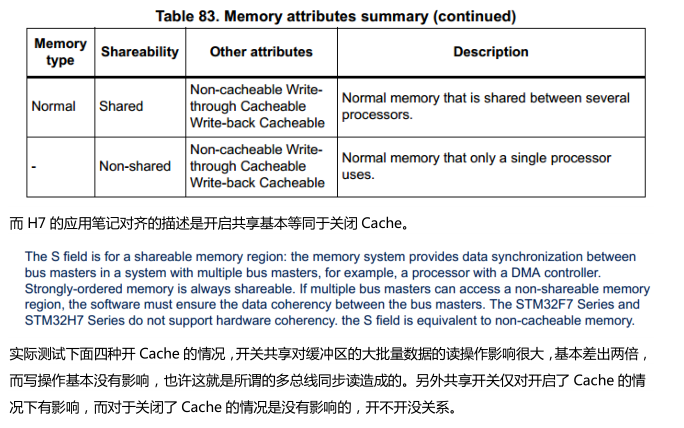

STM32H7 编程手册对其的描述是多核共享。

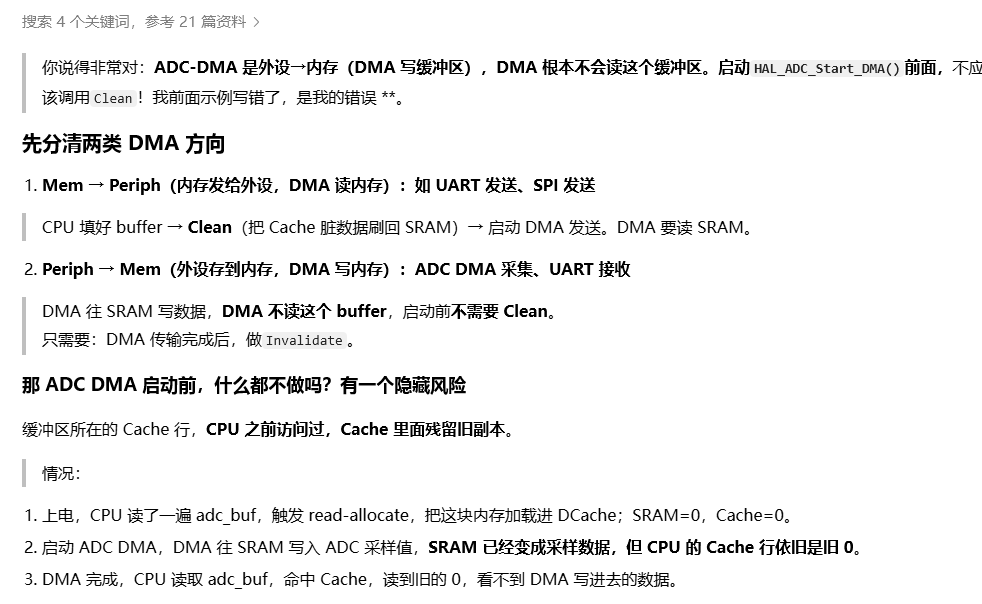

豆包解释：

SCB_CleanDCache_by_Addr () 和 SCB_InvalidateDCache_by_Addr () 怎么区分它们的功能和场景

前提：Cortex‑M7（F7/H7），DCache 开启；Cache 里面可能有副本，SRAM 物理内存可能和 Cache 不一致。

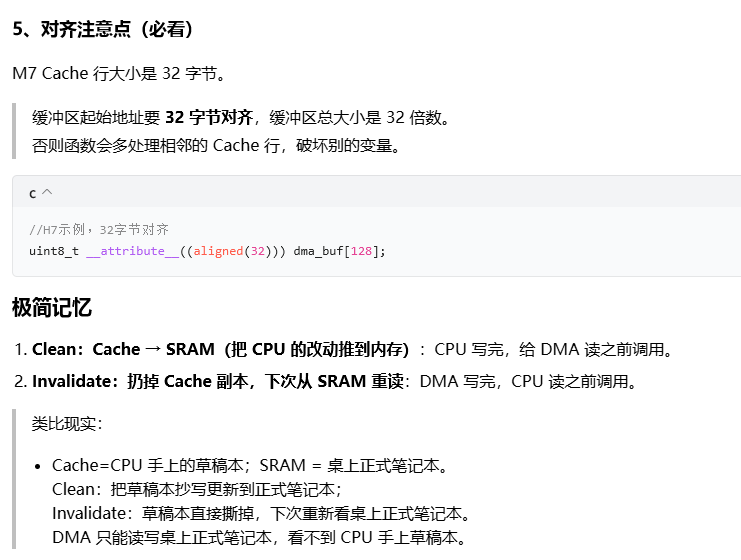

两个函数操作单位是 Cache 行（32 字节），传入地址最好对齐 32 字节，缓冲区大小是 32 整数倍。

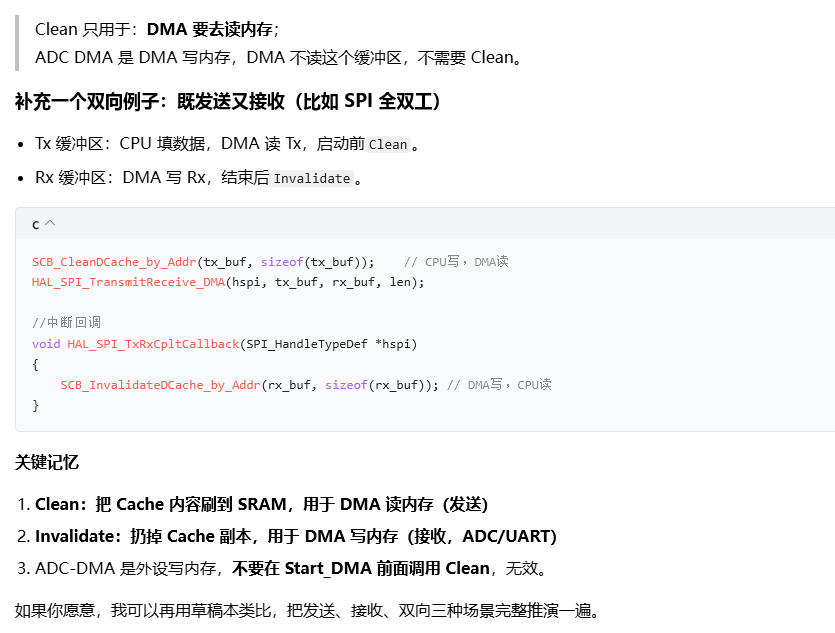

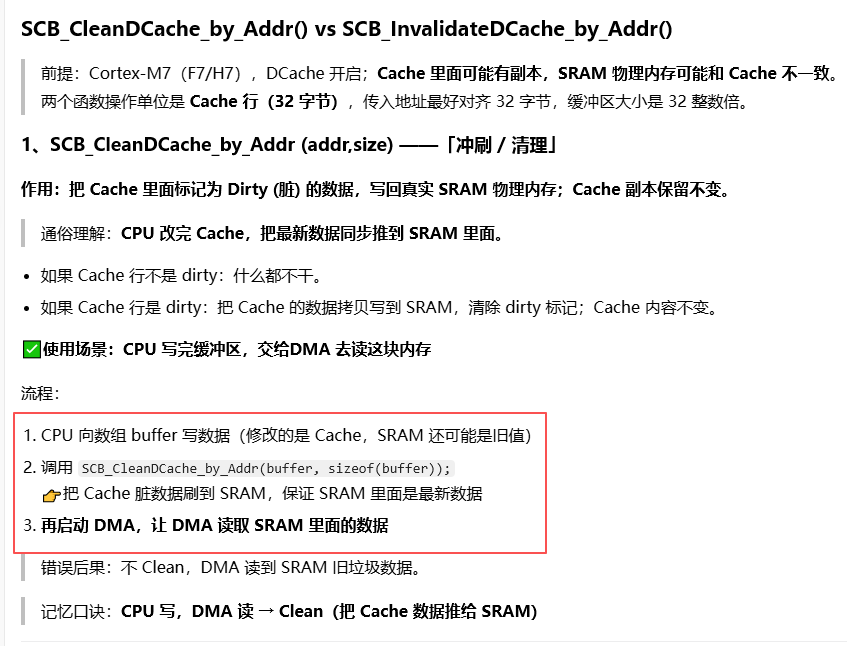

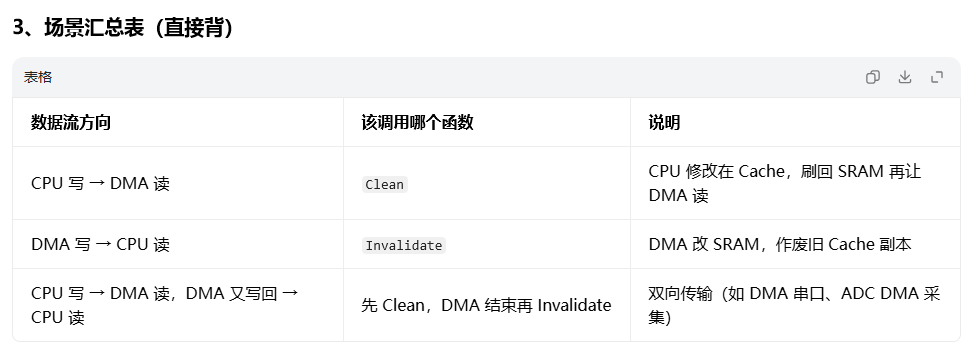

SCB_CleanDCache_by_Addr () ：DMA发送数据

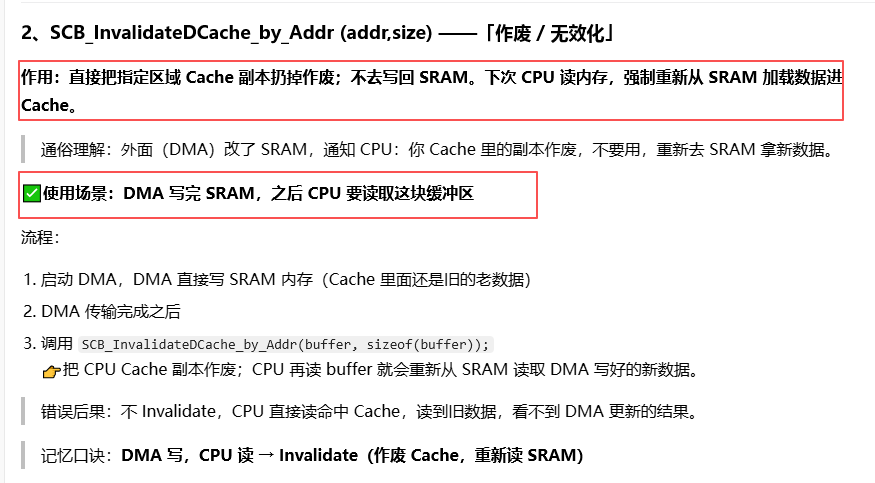

SCB_InvalidateDCache_by_Addr ()：DMA接收数据

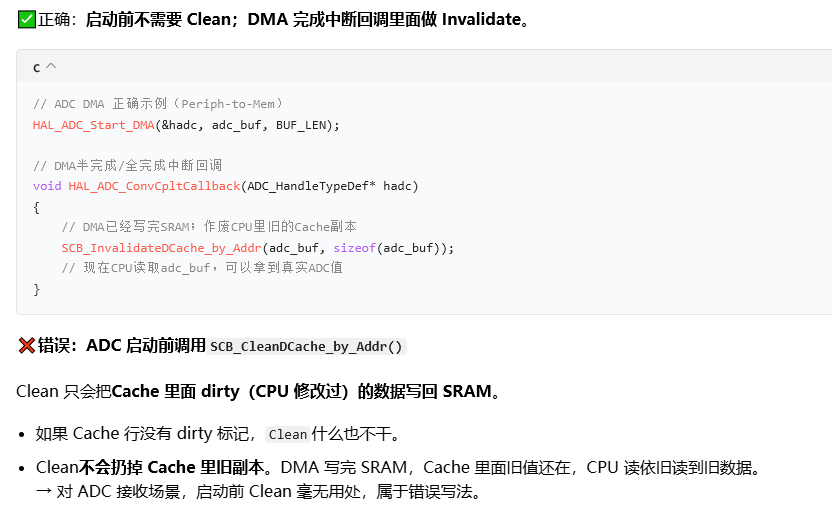

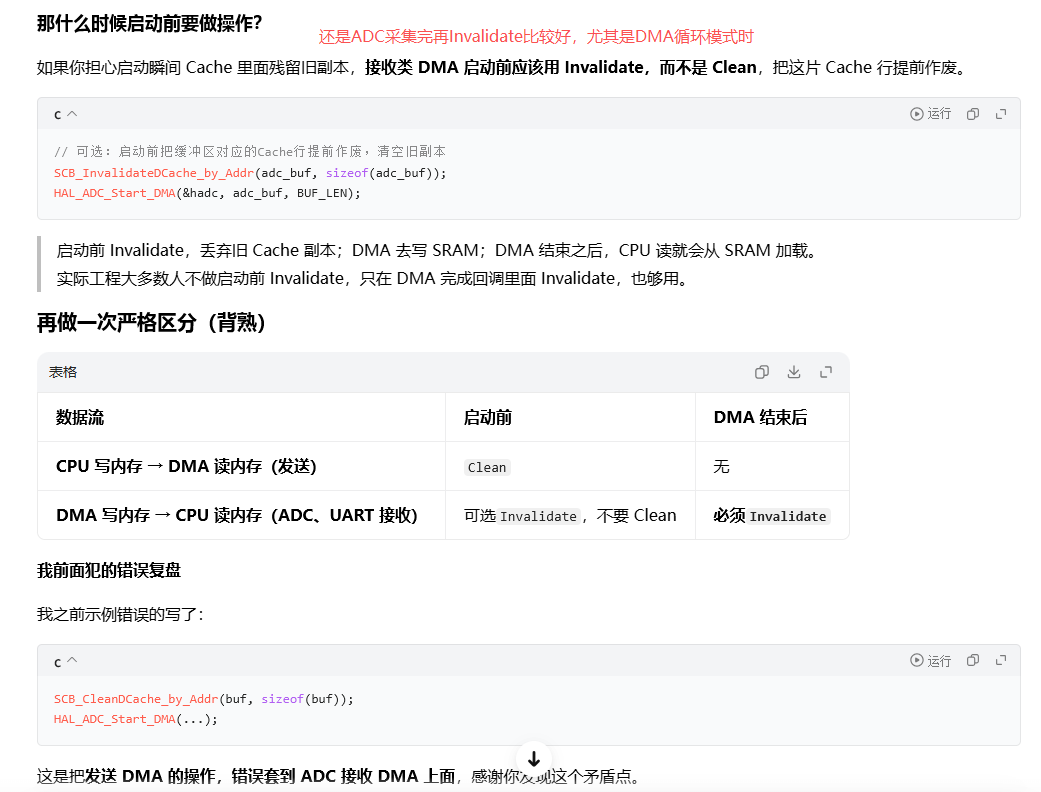

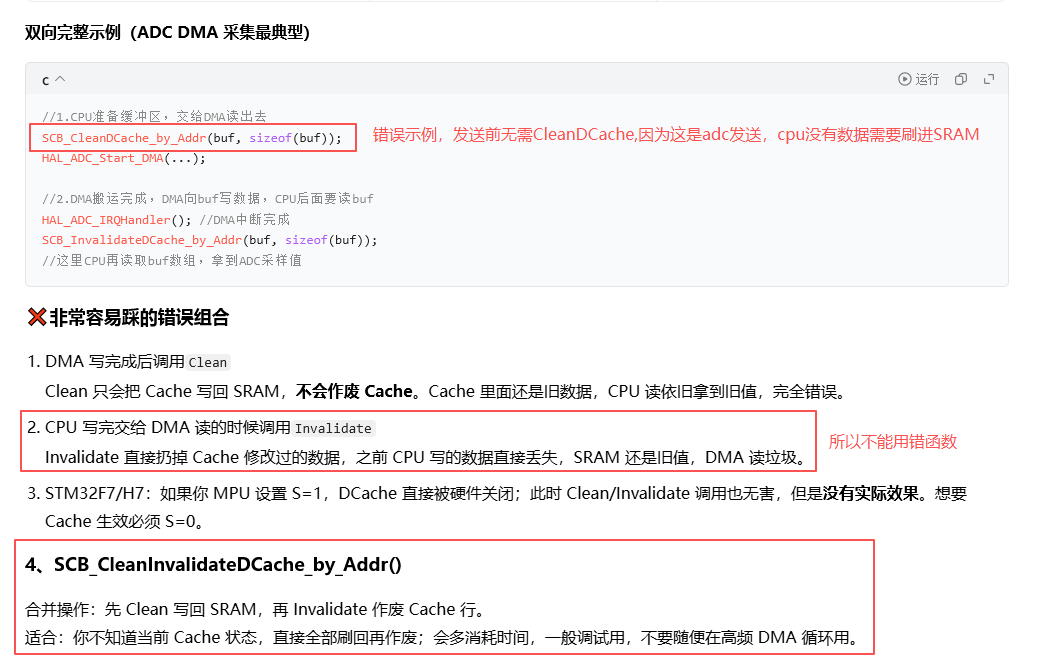

刚才的错误示例：双向完整示例的 HAL_ADC_Start_DMA (); 为什么之前用 Clean 呢，又不是让 DMA 读缓存 adc 存放数组

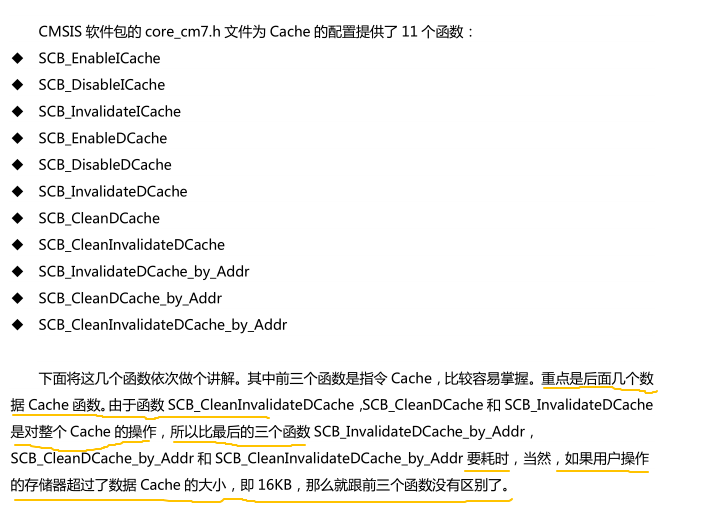

Cache相关函数

提醒

此部分笔记来源安富莱STM32-V7开发板用户手册（非常推荐）和豆包
