你有没有想过一个问题：同样是GPIO输出，为什么有的叫“推挽”，有的叫“开漏”？推挽能输出高电平，也能输出低电平。开漏只能输出低电平，高电平要靠外面的电阻“拉”上去。开漏这么“弱”，为什么芯片设计者还要留着它？因为“弱”，恰恰是它最大的优势。

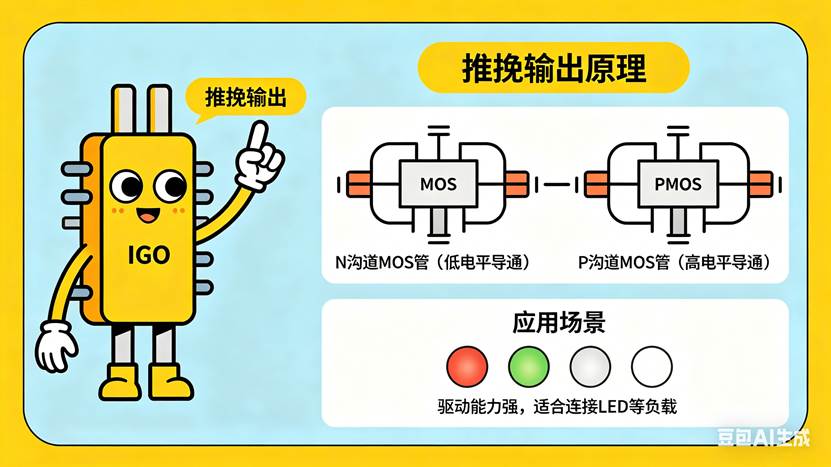

那个“能推能拉”的推挽（对应教程3.3节）推挽输出，内部有两个MOS管：一个接VCC，一个接地。

• 输出高电平：上面的MOS管导通，下面的关断——把引脚“推”到VCC
• 输出低电平：上面的关断，下面的导通——把引脚“拉”到地

它能主动输出高电平，也能主动输出低电平，所以叫“推挽”。推挽的驱动能力强，可以直接点亮LED（教程中用正向驱动点亮LED，电流可达25mA）。但它有个问题：多个推挽输出不能直接连在一起。

如果一个输出高电平（3.3V），另一个输出低电平（0V），两个引脚直接短接——3.3V和0V打架，电流无穷大，烧引脚。推挽适合“点对点”，不适合“多对一”。

那个“只会放手”的开漏（对应教程3.4节）开漏输出，内部只有一个接地的MOS管。

• 输出低电平：MOS管导通，引脚拉到地
• 输出高电平：MOS管关断，引脚什么都不接——悬空

它不能主动输出高电平，只能“放手”。要让引脚变成高电平，必须在外面接一个上拉电阻，把引脚拉到VCC。它不会和别的引脚打架，因为它根本不会主动输出高电平。

那个“电平转换”的魔法（对应教程3.4节），开漏配合上拉电阻，可以实现电平转换。比如，3.3V的单片机和5V的芯片通信。把开漏引脚接到5V芯片的输入端，上拉电阻接5V。

• 单片机输出低电平（MOS管导通）→ 引脚被拉到0V → 5V芯片读到0
• 单片机输出高电平（MOS管关断）→ 引脚被上拉电阻拉到5V → 5V芯片读到1

3.3V的单片机，用开漏输出，直接驱动5V的芯片。不需要电平转换芯片，不需要三极管，一个电阻就够了。

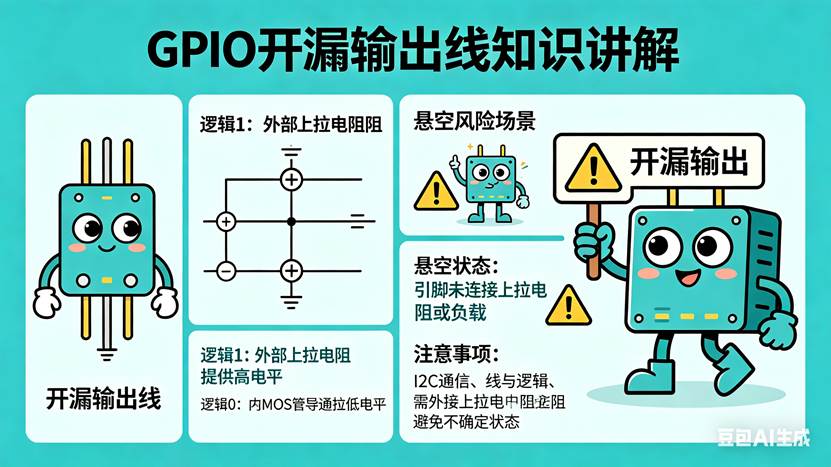

那个“线与”的逻辑（对应教程3.6节）开漏的第二个妙用：多个开漏输出可以接在一起，形成“线与”逻辑。

比如I2C总线的SDA和SCL，都是开漏输出。任何一个设备把线拉低，整条线就是低电平。所有设备都“放手”，线才被上拉电阻拉高。多个设备共享同一条总线，不会互相打架。

那个“悬空”的危险（对应教程3.6节），开漏输出高电平时，引脚是悬空的。教程中强调：永远不要让引脚浮空。浮空的引脚像一根天线，会接收空间中的电磁干扰。电压不确定，可能被误读，甚至损坏设备。教程中举了个例子：浮空的引脚控制激光切割机，可能造成安全事故。所以，开漏输出必须接上拉电阻，给引脚一个确定的电平。

这个故事的启示，为什么开漏“只能输出低电平”反而是优点？因为它不争不抢。推挽输出像一只紧握的手——要么推出去，要么拉回来。开漏输出像一只张开的手——可以拉回来，也可以放开。它不强求电压，所以可以适应不同的电平标准。它不主动输出高电平，所以可以和别人共享一条线。这就是开漏的哲学：有所不为，才能无所不能。

写在最后，下次你需要连接不同电压的芯片，或者让多个设备共享同一条总线。想想开漏输出。上拉电阻一接，电平转换搞定。那个“不会输出高电平”的缺陷，恰恰是它最强大的地方。
