基于专业视角,Arduino BLDC之机器人融合虚拟力场(VFF)的自适应避障跟随,是一种将目标吸引力与障碍排斥力进行矢量合成,从而实时生成局部运动指令的机器人导航方法。其核心在于,使机器人能同时完成对移动目标(如人)的平滑跟随,并在动态环境中自主、灵活地避开障碍物。

一、主要特点
该方法以其直观的物理模型和良好的实时性著称,关键特征如下:
虚拟力场的矢量合成驱动决策:
吸引力场:由目标(被跟随者)产生,力的大小通常与距离成正比或恒定,方向指向目标,驱使机器人向目标移动。
排斥力场:由周围障碍物产生,力的大小与机器人到障碍物的距离成反比(越近力越大),方向背离障碍物,迫使机器人远离。
合力导航:机器人的运动方向由吸引力与所有排斥力的矢量合成方向决定,运动速度则由合力大小或预设规则决定。这使得避障行为是连续、平滑的,而非生硬的“停-转”动作。
多传感器融合的力场构建:
目标跟踪:通常使用UWB、视觉识别或激光雷达聚类跟踪来实时获取目标的位置和速度,以此计算吸引力。
障碍物感知:主要依赖激光雷达或深度相机,获取周围环境的距离信息,用以计算每一个障碍物数据点产生的排斥力。
自适应调节:高级实现中,力场的参数(如力的大小、作用范围)可根据目标速度、障碍物类型进行动态调整,实现更智能的行为。
BLDC执行器实现精准的矢量跟踪:
高动态响应:VFF算法输出的通常是期望的速度矢量(大小和方向)。BLDC电机配合FOC控制,能够快速、精确地将该矢量指令分解为左右轮的速度差,实现敏捷的转向和速度调整,是流畅跟随与避障的物理基础。
直接力控映射:该算法概念上与“力”相关,最终通过电机扭矩/速度控制来体现,BLDC的高带宽控制特性使其能很好地响应这种基于力的指令。

二、应用场景
该技术适用于需要在非结构化、动态人群中保持跟随的应用:
智能行李车/跟随购物车:在机场、超市等拥挤场所,自动跟随用户,并灵活绕开其他旅客和货架。
辅助移动机器人:如之前提到的导盲机器人或行李搬运机器人,在跟随用户的同时,自主处理途中的静态和动态障碍。
媒体拍摄与记录机器人:在展览、会议等场景中,自动跟随特定讲者或嘉宾进行拍摄,并平滑绕开听众和桌椅。
工厂物流跟随AGV:在混合人工作业的环境下,AGV跟随工人运送零件,并能安全避让其他人员和设备。

三、需要注意的事项(工程实现关键点)
尽管VFF原理直观,但要实现稳定鲁棒的应用,需解决以下关键问题:
算法固有的局限性与改进:
局部最小值问题:在对称或复杂障碍物环境下,吸引力与排斥力可能恰好抵消,导致机器人在某点停滞不前。这是经典VFF的主要缺陷。解决方案包括引入随机扰动、历史记忆或升级为向量场直方图、动态窗口法等更高级算法。
动态障碍物处理:对快速移动的障碍物(如迎面走来的人),需要引入障碍物的速度信息来预测其未来位置,并相应调整排斥力场(即动态VFF),否则容易发生碰撞或振荡。
参数敏感性与调优:吸引力系数、排斥力系数、力场作用范围等参数对行为影响巨大。参数设置不当会导致机器人要么过于“胆小”(远离障碍物而跟不上目标),要么过于“冒进”(离障碍物太近)。需要大量实地调试。
传感器性能与数据融合:
目标跟踪的稳定性:必须保证在遮挡、光线变化或人群干扰下,仍能稳定、低延迟地跟踪正确目标。通常需要多传感器冗余(如UWB+视觉)。
障碍物数据的有效性:需要对激光雷达或相机的原始数据进行滤波(去除噪声)、聚类(将离散点合并为障碍物对象)处理,才能用于计算有效的排斥力。将地面点、玻璃等误判为障碍物会导致异常行为。
系统架构与实时性要求:
计算负荷:VFF算法需要对传感器数据进行实时处理,并对每个障碍物点进行斥力计算和矢量求和。在密集环境中计算量不小。Arduino通常无法独立完成。典型架构是:上位机负责运行VFF算法、处理传感器融合;Arduino作为下位机,接收最终的速度矢量指令,并执行高频率、高精度的BLDC电机FOC控制。
控制频率匹配:VFF算法的运行频率、传感器更新频率与电机控制频率需匹配。过低的算法频率会导致机器人反应迟钝。
人机交互与行为安全性:
运动平滑性与可预测性:合力方向突变会导致机器人运动抖动,给周围的用户带来不安感。需要对输出的速度指令进行平滑滤波。
安全距离与紧急制动:VFF排斥力场应设置一个“硬性”的安全阈值,当障碍物进入绝对危险距离时,应触发独立的紧急停止程序,覆盖VFF的正常输出,确保安全万无一失。

在这里插入图片描述
1、家用清洁机器人(单目标跟随+多障碍避障)

#include <Servo.h>
#include <NewPing.h>

#define TRIG_PIN 9
#define ECHO_PIN 10
#define MAX_DISTANCE 200
NewPing sonar(TRIG_PIN, ECHO_PIN, MAX_DISTANCE);

Servo leftMotor, rightMotor;
const int forceThreshold = 30; // VFF力场阈值(cm)

void setup() {
  Serial.begin(9600);
  sonar.start();
  leftMotor.attach(5);
  rightMotor.attach(6);
}

void loop() {
  float distance = sonar.ping_cm();
  if(distance > 0 && distance < forceThreshold) {
    // 障碍物排斥力场
    float force = map(distance, 0, forceThreshold, 180, 90);
    leftMotor.write(90 + force);
    rightMotor.write(90 - force);
  } else {
    // 目标吸引力场
    leftMotor.write(80);
    rightMotor.write(80);
  }
  delay(50);
}

2、工业巡检机器人(多传感器融合VFF)

#include <NewPing.h>
#include <math.h>

#define TRIG_PIN 7
#define ECHO_PIN 8
#define MAX_DIST 300
NewPing sonar(TRIG_PIN, ECHO_PIN, MAX_DIST);

const float alpha = 0.8; // 自适应系数
float baseForce = 50.0;

void calculateVFF(float dist[], int n) {
  float totalForce = 0;
  for(int i=0; i<n; i++) {
    if(dist[i] < 60) {
      totalForce += map(dist[i], 0, 60, 180, 0);
    }
  }
  totalForce = constrain(totalForce, 0, 180);
}

void loop() {
  float distances[3];
  for(int i=0; i<3; i++) {
    distances[i] = sonar.ping_cm();
    delay(20);
  }
  calculateVFF(distances, 3);
  // 驱动BLDC电机PWM输出
  analogWrite(3, totalForce * alpha);
}

3、个人助手机器人(动态目标跟随)

#define IR_PIN A0
#define VFF_RANGE 80

void setup() {
  pinMode(IR_PIN, INPUT);
  Serial.begin(9600);
}

void loop() {
  int targetDist = analogRead(IR_PIN);
  targetDist = map(targetDist, 0, 1023, 0, VFF_RANGE);

  if(targetDist < 20) {
    // 接近目标时减速
    analogWrite(5, 100);
  } else if(targetDist < VFF_RANGE) {
    // 力场引导
    analogWrite(5, map(targetDist, 20, VFF_RANGE, 150, 80));
  } else {
    analogWrite(5, 60); // 空闲状态
  }
  delay(20);
}

要点解读
力场建模核心:VFF通过距离映射力值,排斥力随距离线性变化,吸引力需设置安全阈值避免误触发
BLDC控制策略:PWM占空比与力场输出直接关联,需考虑电机惯性延迟(建议添加软件死区时间)
传感器融合:多传感器VFF需坐标转换,单目标案例适合单传感器简化方案
自适应机制:通过α系数动态调整响应速度,环境突变时需限制最大力值避免失控
实时性保障:循环延迟控制在20-50ms,超过50ms会导致VFF力场滞后引发避障失效

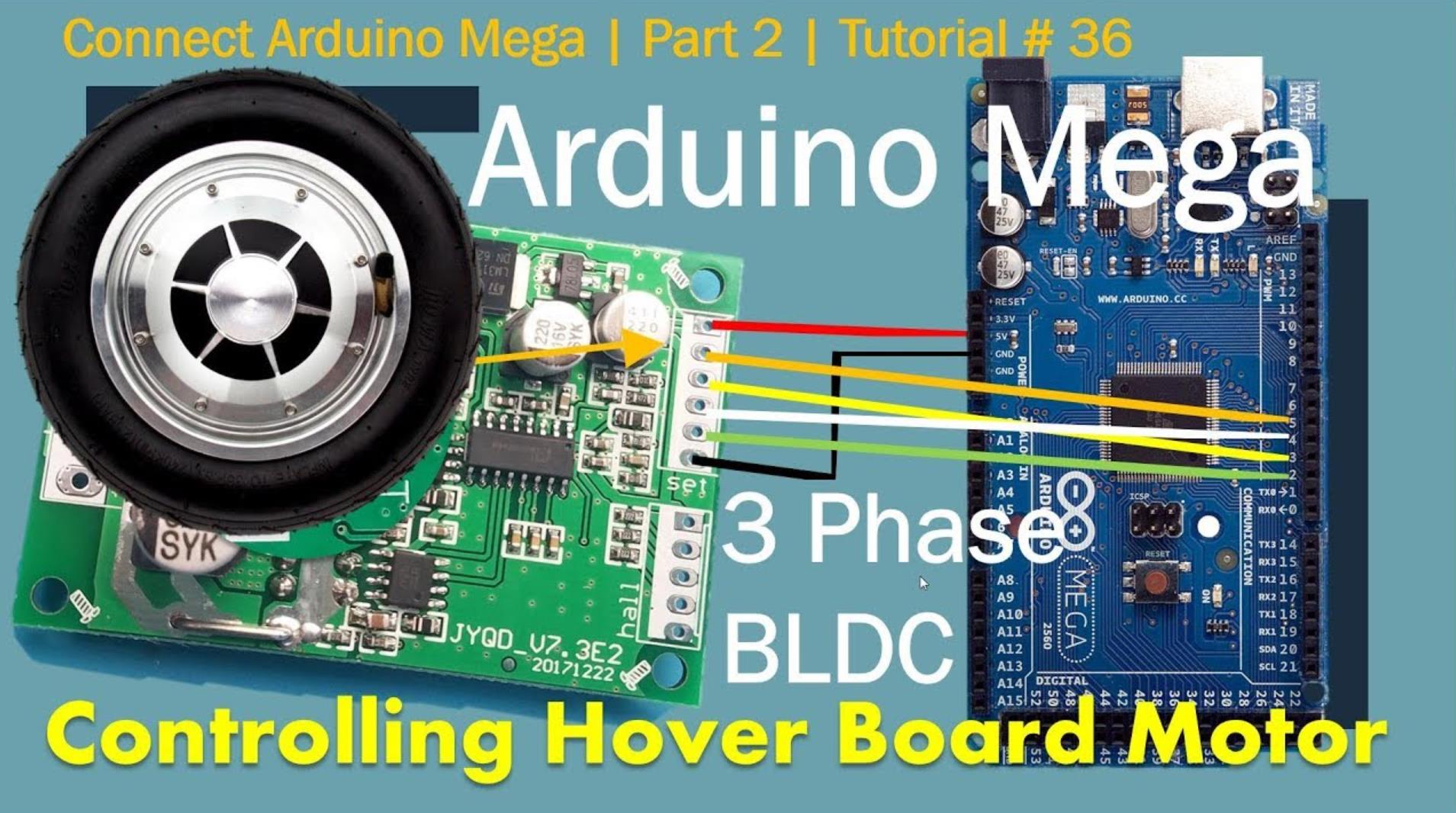

在这里插入图片描述
4、基于 ESP-NOW 与麦克纳姆轮的全向 VFF 跟随
此案例适用于全向移动底盘(如麦克纳姆轮)。利用 ESP32 的 ESP-NOW 协议实现低延迟通信,将目标(领航者)设为“吸引力”,将超声波检测到的障碍物设为“排斥力”,通过向量合成得出最优的二维平移速度(Vx, Vy),实现边避障边跟随。

#include <esp_now.h>
#include <WiFi.h>
#include <SimpleFOC.h>

// 假设已通过 ESP-NOW 接收到领航者数据 leaderData,及本机定位 myData
// 定义力场增益系数
float k_att = 1.0; // 吸引力增益
float k_rep = 2.0; // 排斥力增益
float safeThreshold = 50.0; // 安全距离阈值(cm)

void adaptiveFollowWithObstacles() {
  // 1. 计算指向目标的吸引力向量
  float attractiveForceX = k_att * (leaderData.x - myData.x);
  float attractiveForceY = k_att * (leaderData.y - myData.y);

  // 2. 计算障碍物的排斥力向量 (假设 sensorDist 为前方障碍物距离)
  float repulsiveForceX = 0, repulsiveForceY = 0;
  if (sensorDist < safeThreshold && sensorDist > 0) {
    float forceMagnitude = k_rep * (1.0/sensorDist - 1.0/safeThreshold);
    repulsiveForceX += forceMagnitude * cos(obstacleAngle);
    repulsiveForceY += forceMagnitude * sin(obstacleAngle);
  }

  // 3. 向量合成,得出全局二维平移速度
  float totalForceX = attractiveForceX + repulsiveForceX;
  float totalForceY = attractiveForceY + repulsiveForceY;

  // 4. 映射到车体坐标系并执行(Wz 可单独由航向误差控制)
  float Vx = totalForceX * cos(myData.heading) + totalForceY * sin(myData.heading);
  float Vy = -totalForceX * sin(myData.heading) + totalForceY * cos(myData.heading);

  // 5. 调用逆运动学驱动麦克纳姆轮底盘
  inverseKinematics(Vx, Vy, Wz, w1, w2, w3, w4);
}

5、融合超声波矩阵与差速底盘的局部 VFF 避障
此案例适用于常见的两轮差速底盘。通过 2x2 或扇形超声波阵列增加感知维度,利用虚拟力场法计算合力向量,并将其转化为左右轮的差速控制指令,实现平滑的避障跟随。

#include <SimpleFOC.h>
#include <NewPing.h>

// 假设已获取多路超声波距离 distances[] 及合力角度 resultantAngle
BLDCMotor motorL(7), motorR(7);
// ... 电机驱动初始化省略 ...

void loop() {
  // 1. 获取 VFF 计算出的合力大小与方向
  float resultantMagnitude = getVFFMagnitude();
  float resultantAngle = getVFFAngle();

  // 2. 将合力映射为左右轮速度
  float baseSpeed = resultantMagnitude * 2.0; // 基础线速度
  float steerAdjust = resultantAngle * 1.5;   // 转向角速度补偿

  // 3. 差速分配
  float speedL = constrain(baseSpeed - steerAdjust, -5.0, 5.0);
  float speedR = constrain(baseSpeed + steerAdjust, -5.0, 5.0);

  // 4. 执行 BLDC 速度闭环控制
  motorL.move(speedL);
  motorR.move(speedR);
  motorL.loopFOC();
  motorR.loopFOC();

  delay(50); // 20Hz 控制频率
}

6、多机器人协同与局部极小值逃逸的 VFF 控制
在复杂环境中,VFF 算法容易陷入局部最小值(即引力与斥力相互抵消,机器人停滞不前)。此案例在基础 VFF 上增加了机器人间的互斥力计算,并加入了速度限制与随机扰动机制,防止系统振荡。

void loop() {
  // 1. 计算与其他机器人的斥力
  float F_robot_rep_x = 0, F_robot_rep_y = 0;
  float robot_radius = 1.0;
  for (int i = 0; i < neighborCount; i++) {
    float dx = my_x - neighbors[i].x;
    float dy = my_y - neighbors[i].y;
    float dist = sqrt(dx*dx + dy*dy);
    if (dist < robot_radius * 2 && dist > 0) {
      float rep_scale = k_rep * (1.0/dist - 1.0/(robot_radius*2)) / (dist*dist);
      F_robot_rep_x += rep_scale * dx;
      F_robot_rep_y += rep_scale * dy;
    }
  }

  // 2. 总势场合力(目标引力 + 障碍物斥力 + 机器人间斥力)
  float F_total_x = F_att_x + F_rep_x + F_robot_rep_x;
  float F_total_y = F_att_y + F_rep_y + F_robot_rep_y;

  // 3. 速度限制与局部极小值逃逸(避免振荡)
  float max_force = 3.0;
  float force_mag = sqrt(F_total_x*F_total_x + F_total_y*F_total_y);
  if (force_mag > max_force) {
    F_total_x = F_total_x * max_force / force_mag;
    F_total_y = F_total_y * max_force / force_mag;
  } else if (force_mag < 0.1) { // 陷入局部极小值
    F_total_x += random(-10, 10) * 0.01; // 加入微小随机扰动
    F_total_y += random(-10, 10) * 0.01;
  }

  // 4. 映射到电机控制并执行...
}

要点解读
向量合成与数学建模:虚拟力场法的核心在于将物理环境抽象为数学向量。将目标点建模为“吸引力”,将障碍物建模为“排斥力”,通过向量加法得出最优运动方向。这种方法数学逻辑优美,能自然处理多障碍场景,生成平滑的避障轨迹。
传感器矩阵布局决定感知维度:VFF 的效果高度依赖环境感知。单一超声波只能探测正前方,而采用 2x2 矩阵或扇形阵列布局,能增加垂直或宽视场角的感知维度,从而计算出更精确的排斥力向量,避免机器人在复杂地形中发生碰撞。
局部最小值与振荡问题处理:传统 VFF 算法在狭窄通道或目标被障碍物遮挡时,容易出现引力与斥力平衡导致的“死锁”。工程上必须引入逃逸机制,例如当合力接近零时加入微小随机扰动,或结合全局路径规划(如 A* 算法)定期重置势场。
BLDC 闭环控制与运动学解算:VFF 计算出的是全局的二维速度指令,必须通过运动学模型(如差速或全向逆运动学)精准转化为 BLDC 电机的转速。同时,必须采用 SimpleFOC 等库进行速度/扭矩闭环控制,简单的开环 PWM 无法保证多轮速度精确同步,会导致跟随路径偏移。
实时性与滤波算法的权衡:超声波数据噪声较大,且多个传感器分时复用会拉低整体刷新率。在控制循环中需引入一阶低通滤波等算法平滑数据,但滤波会引入相位滞后。因此,控制频率(如 20Hz)需在响应速度和系统稳定性之间进行严格权衡。

请注意:以上案例仅作为思路拓展的参考示例,不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异,均可能影响代码的适配性与使用方法的选择。在实际编程开发时,请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整,并通过多次实测验证效果;同时需确保硬件接线正确,充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码,使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性,避免因参数错误导致硬件损坏或运行异常。
