项目概述

        本项目的核心是构建一个实时、稳定、可视化的人体或物体姿态检测系统。我们使用零知派ESP32作为主控，读取ICM20948 9轴运动跟踪传感器内部的DMP（Digital Motion Processor，数字运动处理器）解算出的四元数，将其转换为直观的欧拉角（Roll横滚角、Pitch俯仰角、Yaw偏航角）。这些数据会实时显示在一块TFT彩屏上，并通过串口发送至上位机软件（VOFA+ 或 PLX-DAQ），用于生成动态的3D模型或实时数据图表。本教程深入讲解了从硬件连接、软件架构、核心算法（低通滤波）、到双模式自动/手动切换的完整工程实践。您将学会如何优化传感器数据，消除噪声带来的抖动，让您的3D模型或机械臂控制变得“温顺”而精准。

项目亮点

  1. 利用ICM20948硬件DMP引擎：不同于传统的在MCU侧进行复杂的数据融合（如Mahony、Madgwick滤波），本项目直接使用传感器内部的DMP。这极大释放了ESP32的算力，降低了功耗，并获得了更高频率、更低延迟的姿态数据。

  2. 软件低通滤波（一阶滞后滤波）：原始DMP输出即使在静止状态下也存在微小波动。本代码巧妙地引入了一个可调的一阶低通滤波器，让数据变化如“丝绸般顺滑”，大大降低了上位机3D模型的抖动敏感度。

  3. 双上位机模式智能切换：

    1. VOFA+模式：适用于功能强大的VOFA+上位机，可以生成漂亮的动态3D立方体，适合演示和调试。
    2. PLX-DAQ模式：输出CSV格式数据，可被Excel的PLX-DAQ宏直接读取并实时绘图，适合数据记录和分析。
    3. 智能检测与手动按键：系统启动时自动检测串口监视器，智能切换到PLX-DAQ模式以接收指令；同时支持按键手动切换，无需改代码。

  4. 独立、美观的TFT图形界面：使用TFT_eSPI库驱动彩屏，设计了清晰的数据分区显示，包括标题、当前模式、三个欧拉角数值及单位，信息一目了然。

  5. 模块化与可配置性：代码中定义了清晰的宏（如SMOOTH_FACTOR、OUTPUT_INTERVAL），用户可零代码修改轻松调整滤波强度、数据发送频率等核心参数。

项目难点及解决方案

难点 问题描述 解决方案
数据抖动与模型敏感 ICM20948的DMP输出的欧拉角存在±0.5°左右的微抖动。直接驱动VOFA+的3D模型时，模型会不停颤抖，用户体验差。 实施一阶低通滤波。通过平滑值 = 上次平滑值 * (1-系数) + 当前原始值 * 系数。系数越小越平滑。本教程采用系数0.15，在响应速度与平滑度之间取得完美平衡。
上位机协议不兼容 VOFA+需要纯CSV格式（如1.23，4.56，7.89），而PLX-DAQ需要特定的命令头（如DATA，1.23，4.56，7.89）。切换模式需要重编译。 设计双模式状态机。通过一个全局枚举变量currentMode控制Serial.print的输出格式。同时利用启动时if(Serial)检测是否有上位机连接，自动完成首次模式选择。
DMP初始化复杂且易失败 ICM20948的DMP配置涉及多步骤（启用传感器、设置ODR、启用FIFO、使能DMP等），任一环节失败都会导致无数据输出。 健壮的初始化流程。代码逐一检查每个enable步骤的返回值，失败时在屏幕和串口同时打印错误信息并死循环，便于快速定位是哪个配置步骤出错。
屏幕刷新与数据采集竞争 如果每次获取到新数据都刷新屏幕，会占用大量总线时间，导致串口数据发送卡顿，甚至传感器FIFO溢出。 分离数据采集与显示任务。使用两个独立的静态时间戳变量（lastSerial和lastDisplay）。传感器数据以最高频率（约100Hz以上）在后台计算和滤波，但串口发送限制在25Hz（40ms间隔），屏幕刷新限制在5Hz（200ms间隔）。
四元数到欧拉角转换的奇异性 四元数转欧拉角公式中，当俯仰角（Pitch）接近±90°时，roll和yaw会出现“万向锁”导致的突变。 使用constrain函数。在计算Pitch的asin输入值t2 = 2.0*(qw*qy - qx*qz)后，立即使用t2 = constrain(t2， -1.0, 1.0);，避免了因浮点误差导致输入超出[-1，1]范围而引发的asin计算错误。

一、硬件系统部分

1.1 硬件清单

硬件名称 型号/规格 数量 作用
主控单元 零知派ESP32 1 核心控制器，运行主逻辑，驱动屏幕，读取传感器
扩展板 零知派ESP32扩展板 1 减少接线，自带端口和按键
姿态传感器 ICM20948 1 检测加速度、角速度、磁场，内部DMP解算姿态
显示单元 TFT彩屏 (ST7789驱动，240x240) 1 本地数据显示，提供直观的人机交互
连接线 端子线 1 搭建硬件电路连接
电源/下载 Micro-USB  数据线 1 为ESP32供电，并实现程序下载与串口通信

1.2 接线方案

ESP32扩展板 引脚 ICM20948 模块
3.3V VCC
GND GND
SDA0（GPIO21） SDA
SCL0（GPIO22） SCL

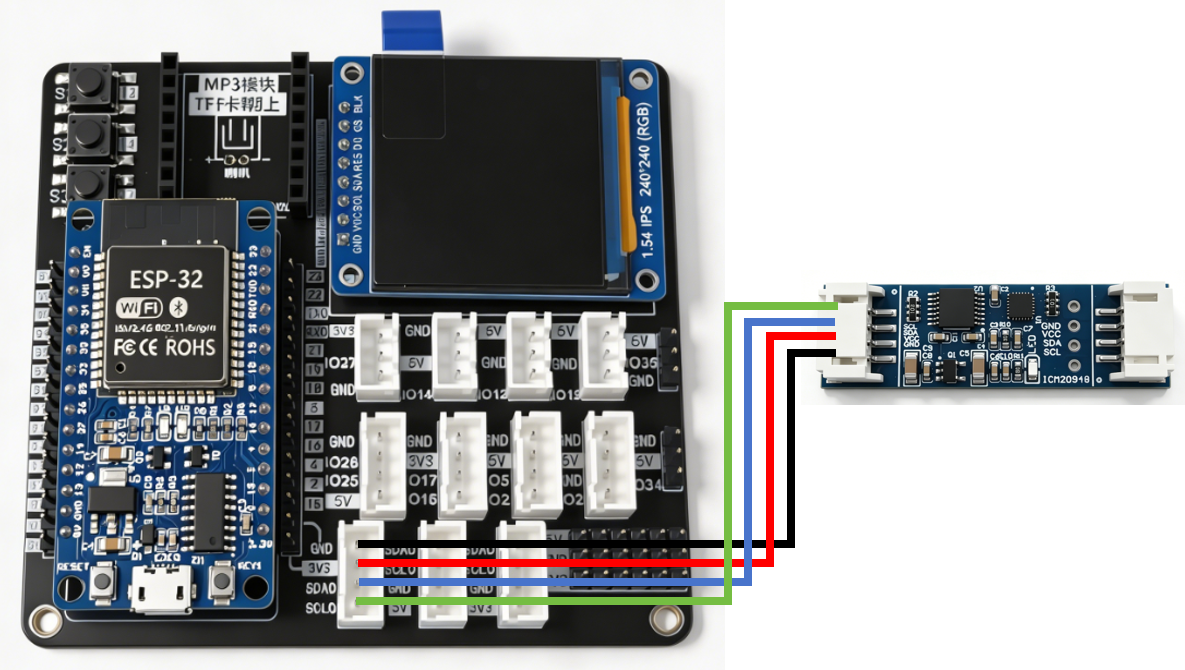

1.3 硬件连接图

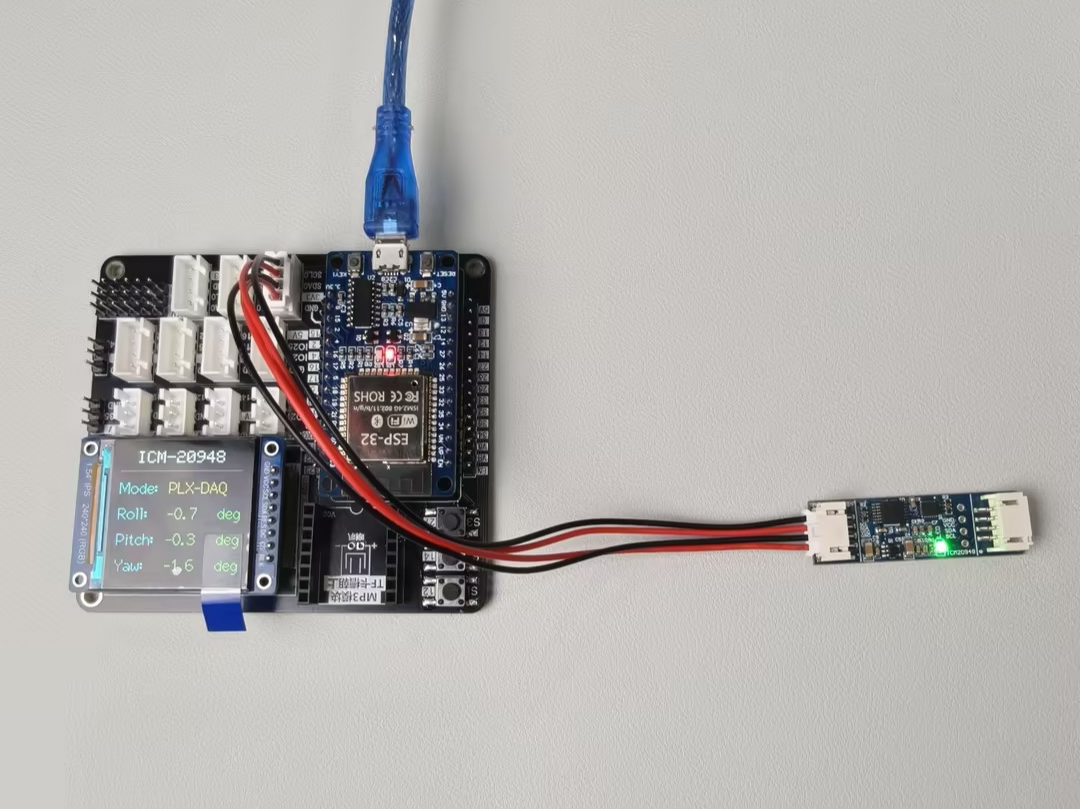

1.4 实物连接图

二、软件架构设计

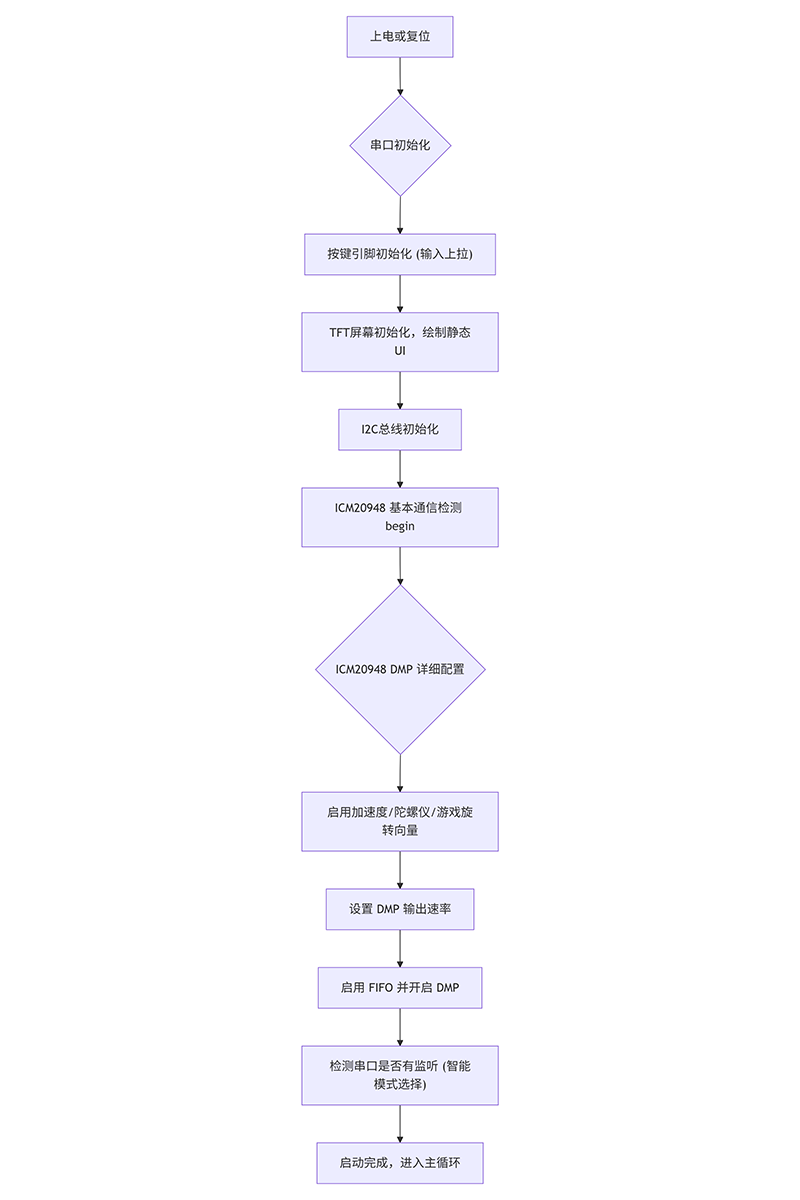

2.1 系统初始化

初始化的目标是让所有外设就绪，为进入主循环做好准备。顺序至关重要。

关键初始化步骤解析：

  • 串口与TFT：先Serial.begin，TFT.init，确保能看到早期调试信息。

  • 传感器基础通信：myICM.begin(Wire， AD0_VAL)。这一步仅仅是检查I2C总线上是否存在设备，以及通信是否正常。如果不成功，屏幕显示“Fail！”，程序卡在while循环。

  • DMP配置：这是最复杂的一步。需要按照芯片手册顺序：initializeDMP() → 启用各个传感器（ACCEL，GYRO，GAME_ROTATION_VECTOR） → 设置DMP输出速率（setDMPODRrate） → 开启FIFO → 启动DMP（enableDMP()） → 复位DMP和FIFO。任何一步失败，都会导致后续无数据。

  • 智能模式选择：在1500ms内轮询if(Serial)，即检测是否有上位机打开了串口。如果打开，自动设为PLX-DAQ模式，因为该模式需要先发送CLEARDATA和LABEL指令。否则，默认VOFA+模式。

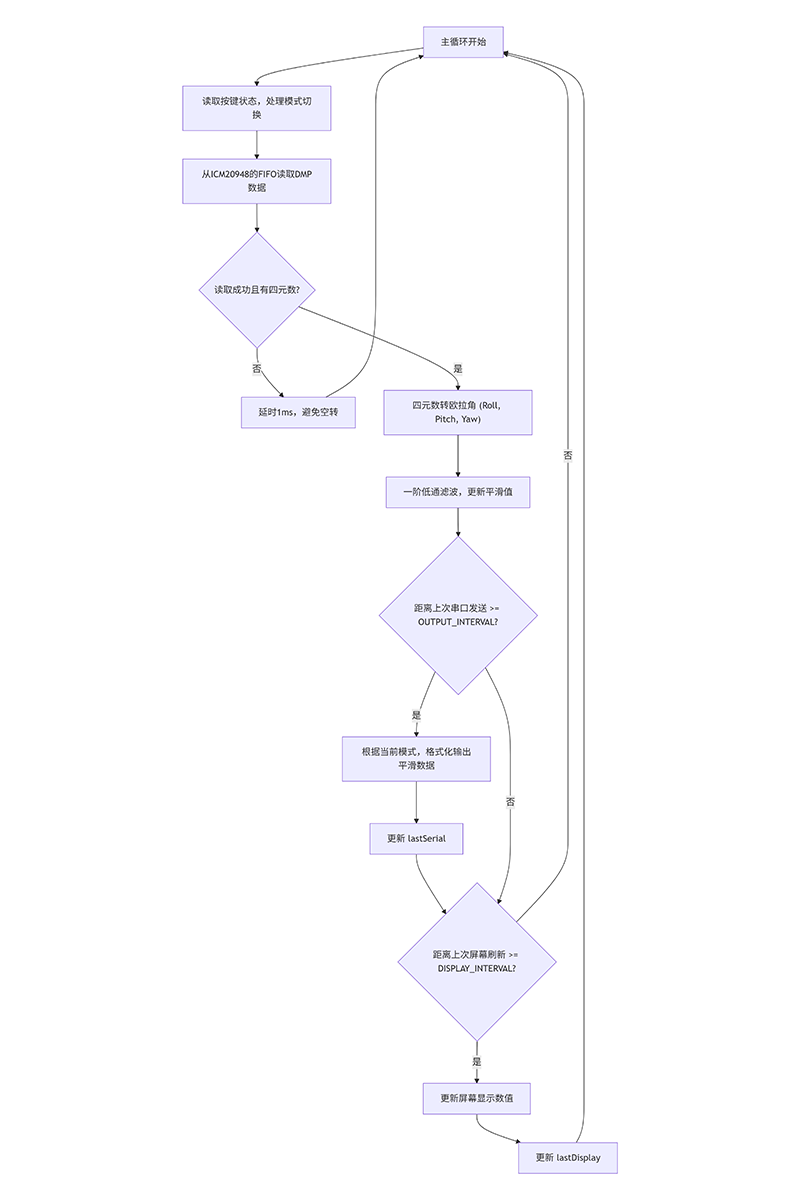

2.2 主循环逻辑

主循环设计非常高效，没有使用阻塞延迟（除了短消抖）。核心是非阻塞的数据处理和定时输出。

主循环核心设计思想：

  1. 非阻塞轮询：通过比较millis()和上次执行时间，决定是否执行串口发送和屏幕刷新。这保证了无论数据处理多快，输出频率都稳定在设定值。DMP数据读取频率由传感器FIFO数据到达率决定（通常比输出频率高），保证数据不丢失。

  2. 低通滤波实时性：每次拿到新的四元数，立刻计算原始欧拉角，并立即更新平滑值。这意味着平滑后的值始终反映了最新的趋势。

  3. 容错机制：如果myICM.status指示FIFOMoreDataAvail，循环会立即再次读取，直到FIFO清空。否则，执行一个短的delay(1)，让出CPU，避免while循环空转导致看门狗复位。

  4. 状态机简洁：模式切换通过一个全局enum和按键中断（实际是轮询检测下降沿）完成，切换后立即调用sendModeInit()，重新发送头部信息，确保上位机同步。

三、代码拆分讲解

下面将完整代码拆解成若干功能模块，并对每个关键函数和代码段进行详细说明。

3.1 头文件与宏定义

#include <Wire.h>
#include "ICM_20948.h"
#include <TFT_eSPI.h>

#define I2C_SDA           21
#define I2C_SCL           22
#define AD0_VAL           1
#define BUTTON_PIN        12
#define OUTPUT_INTERVAL   20     // 毫秒
#define DISPLAY_INTERVAL  200
#define SMOOTH_FACTOR     0.15f

  • ICM_20948.h：是SparkFun官方的库，处理所有寄存器操作。

  • TFT_eSPI.h：是Bodmer大神写的强大TFT驱动库，支持大量屏幕和字体。

  • AD0_VAL：ICM20948的I2C地址选择。AD0接GND时地址为0x68，接VCC时为0x69。根据您的硬件设置此值。

  • SMOOTH_FACTOR：滤波系数，取值范围0~1。值越小，平滑效果越强，但滞后越大。0.15是一个黄金值。

3.2 全局变量与数据结构

ICM_20948_I2C myICM;
TFT_eSPI tft = TFT_eSPI();

float roll, pitch, yaw;          // 原始值（用于滤波计算）
float smoothRoll, smoothPitch, smoothYaw; // 平滑后的值

enum Mode { MODE_VOFA, MODE_PLXDAQ };
Mode currentMode = MODE_VOFA;
bool lastButtonState = HIGH;
bool autoSwitched = false;

  • 平滑值：用static局部变量在函数内也可，但为了方便在其他地方使用（如屏幕显示），定义为全局。

  • 枚举模式：明确两种状态，比用bool更可读，便于扩展。

  • autoSwitched：标记是否由系统自动切换的模式。如果是自动的，按键切换时允许覆盖；如果是用户手动按下的，则不再自动切换（避免冲突）。

3.3 四元数归一化与转换

double normalizeQuatComponent(int32_t q30) {
    return (double)q30 / 1073741824.0;
}

  • 为什么除以1073741824：DMP输出的四元数分量是Q30格式的32位整数。Q30表示最高两位是整数部分，后30位是小数部分。因此，将整数值除以2^30 = 1073741824，即可得到真实的小数值。

四元数转欧拉角 (核心数学):

double q1 = normalizeQuatComponent(data.Quat6.Data.Q1); // x
double q2 = normalizeQuatComponent(data.Quat6.Data.Q2); // y
double q3 = normalizeQuatComponent(data.Quat6.Data.Q3); // z
// 计算 q0 (w) 的正平方根，确保单位四元数
double q0_sq = 1.0 - (q1*q1 + q2*q2 + q3*q3);
if (q0_sq < 0.0) q0_sq = 0.0;
double q0 = sqrt(q0_sq);

// 使用航空顺序 (ZYX) 的转换公式
roll  = atan2(2.0*(q0*q1 + q2*q3), 1.0 - 2.0*(q1*q1 + q2*q2)) * 180.0 / M_PI;
pitch = asin(constrain(2.0*(q0*q2 - q1*q3), -1.0, 1.0)) * 180.0 / M_PI;
yaw   = atan2(2.0*(q0*q3 + q1*q2), 1.0 - 2.0*(q2*q2 + q3*q3)) * 180.0 / M_PI;

  • 坐标系定义：Roll（绕X轴旋转），Pitch（绕Y轴旋转），Yaw（绕Z轴旋转）。这是航空中最常用的定义。

  • constrain：由于浮点误差，2.0*(q0*q2 - q1*q3)可能略微超出[-1，1]，导致asin返回nan。constrain确保了输入有效，增强了鲁棒性。

3.4 一阶低通滤波实现

smoothRoll  = smoothRoll  * (1.0f - SMOOTH_FACTOR) + roll  * SMOOTH_FACTOR;

  • 推导：标准一阶RC低通滤波的数字形式。输出 = 上次输出 * (1-α) + 当前输入 * α。α = 采样周期 / (采样周期 + 时间常数)。这里直接给定α为固定系数，简单有效。

  • 效果：高频噪声（如传感器自身微小热噪声、振动噪声）被有效衰减，而低频姿态变化得以保留。调整SMOOTH_FACTOR即可改变截止频率。

3.5 串口输出双模式

if (currentMode == MODE_PLXDAQ) {
    Serial.print(F("DATA,"));
    Serial.print(smoothRoll, 2);  Serial.print(',');
    Serial.print(smoothPitch, 2); Serial.print(',');
    Serial.println(smoothYaw, 2);
} else {
    Serial.print(smoothRoll, 2);  Serial.print(',');
    Serial.print(smoothPitch, 2); Serial.print(',');
    Serial.println(smoothYaw, 2);
}

  • VOFA+：只发送三个数字，用逗号分隔，末尾换行。VOFA+的“Firehose”协议默认按照列顺序解析。

  • PLX-DAQ：每行以DATA，开头，后面同样是三个数字。PLX-DAQ的宏模板会识别DATA，行并将其数据绘制到Excel表格中。

  • F()宏：将字符串存储在Flash（程序存储器）中，而不是RAM，节省了宝贵的SRAM空间。大量使用可以避免ESP32内存溢出。

3.6 TFT屏幕UI与刷新

void updateDataValue(float value, int yPos) {
    tft.setTextColor(TFT_GREEN, TFT_BLACK);
    tft.fillRect(DATA_VALUE_X, yPos, NUM_CLEAR_W, CLEAR_HEIGHT, TFT_BLACK);
    tft.drawString(String(value, 1), DATA_VALUE_X, yPos, 2);
}

  • 增量刷新：不是每次全屏刷新，而是只清除数字所在的矩形区域（fillRect），然后绘制新数字。这大大减少了屏幕绘制的像素量，降低了TFT总线占用。

  • 字体：tft.drawString最后一个参数2表示使用字体2（内置的16x16点阵？实际取决于配置，通常是等宽字体）。数字格式化String(value， 1)保留一位小数，使显示整齐。

3.7 按键消抖与模式切换

bool reading = digitalRead(BUTTON_PIN);
if (reading == LOW && lastButtonState == HIGH) {
    delay(30);
    if (digitalRead(BUTTON_PIN) == LOW) {
        currentMode = (currentMode == MODE_VOFA) ? MODE_PLXDAQ : MODE_VOFA;
        autoSwitched = false;
        sendModeInit();
        while (digitalRead(BUTTON_PIN) == LOW) delay(10);
    }
}
lastButtonState = reading;

  • 检测下降沿：通过保存上一次状态lastButtonState，只在状态从高变为低时（即按键刚被按下）进行消抖判断。

  • 延时消抖：delay(30)等待电平稳定。虽然简单，但在低实时性要求下足够。

  • 等待释放：while (digitalRead(BUTTON_PIN) == LOW) delay(10); 确保一次按下只触发一次切换，避免连续翻转。

四、操作过程及数据展示

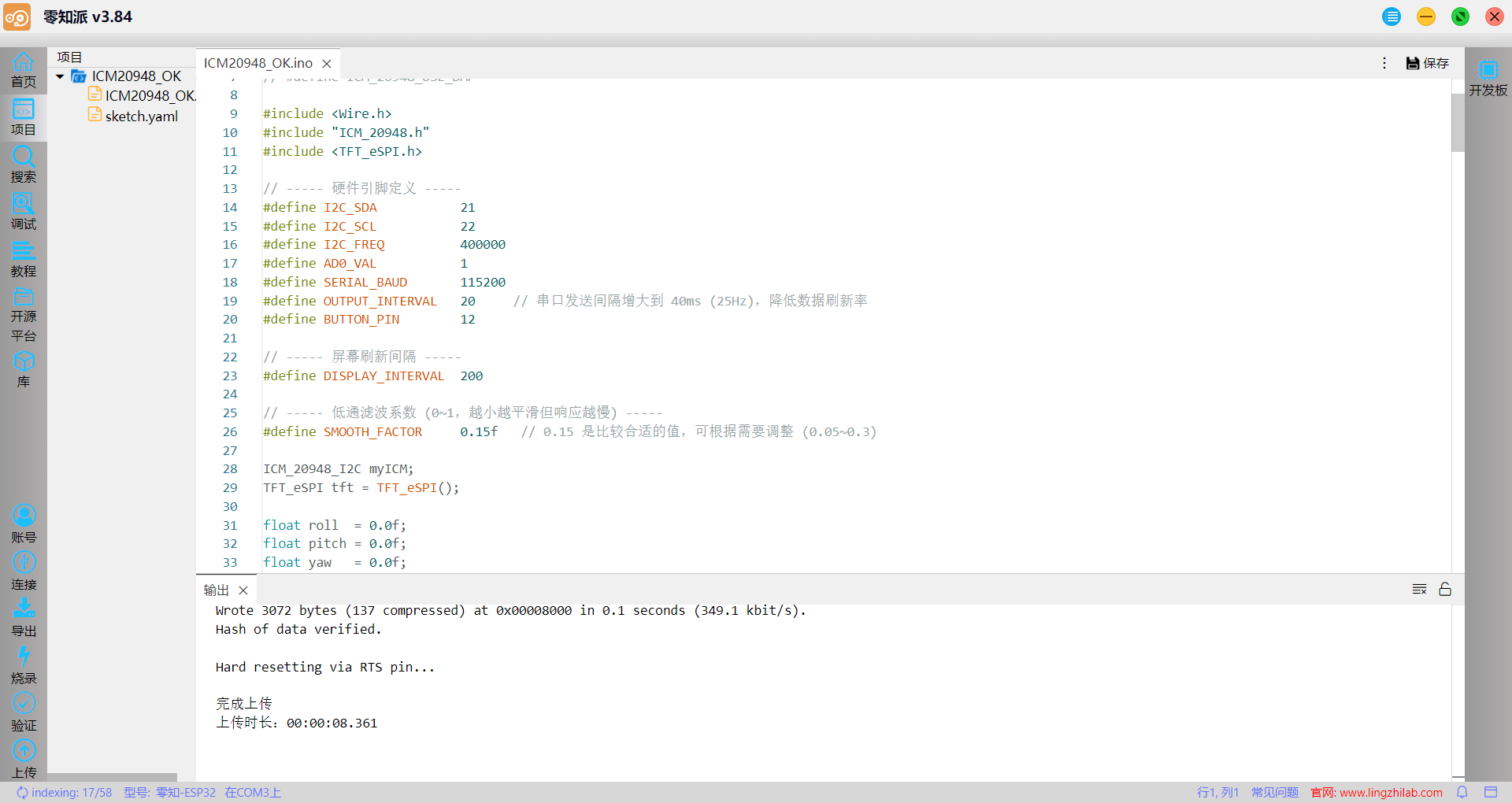

4.1 上传代码到 ESP32

  • 按接线方案正确连接
  • 通过 USB 线连接 ESP32 到电脑
  • 选择正确的端口号（工具 → 端口）
  • 点击上传按钮

4.2 使用VOFA+进行3D可视化

  • 下载并安装VOFA+（文章最下面有安装包）。

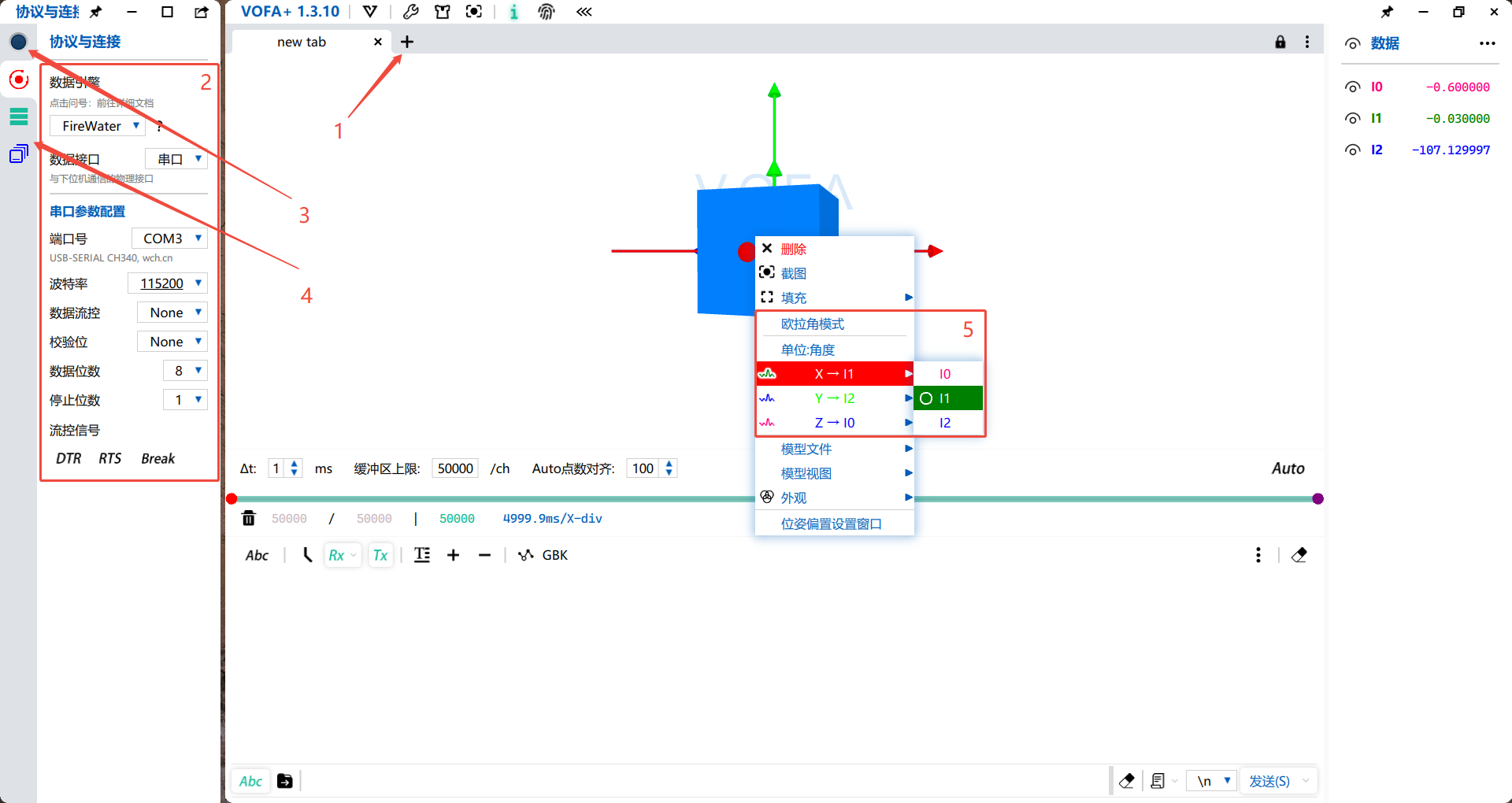

  • 打开VOFA+，新建工程。在“数据源”选择“串口”，选择ESP32对应的COM口，波特率115200。
  • 点击“连接”。然后在左侧控件栏中，添加一个“立方体”控件（或“姿态仪表”）。
  • 在立方体控件设置中，将数据列映射：Roll选第1列，Pitch选第2列，Yaw选第3列（因为输出格式为roll，pitch，yaw）。
  • 点击“开始”。晃动传感器，你将看到屏幕上的3D立方体同步旋转，而且由于低通滤波，旋转动作非常平滑。

4.3 使用PLX-DAQ记录数据

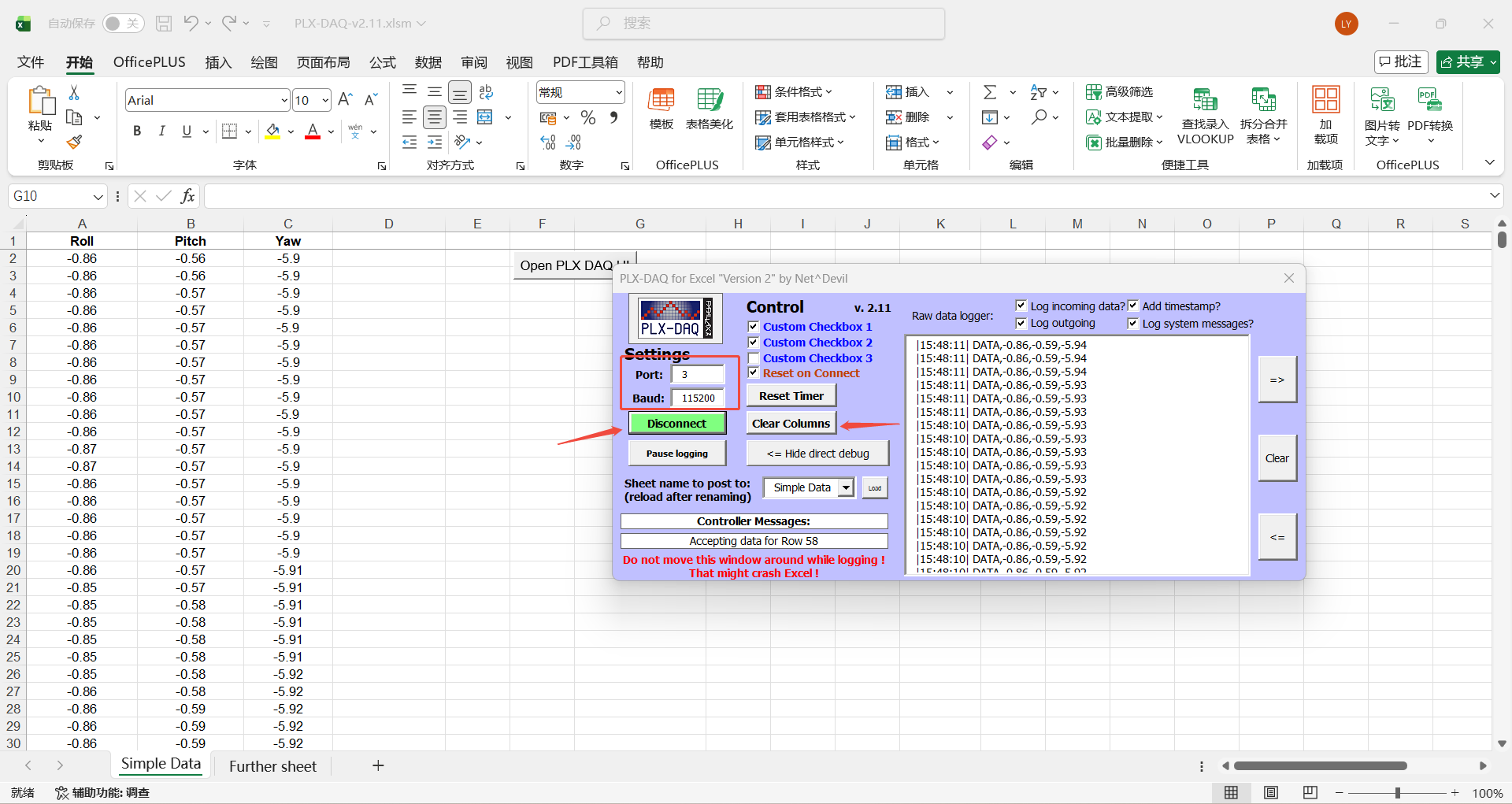

  • 安装Excel，并下载PLX-DAQ宏（一个.xlsm文件，文章最下面有安装包）。
  • 打开PLX-DAQ文件，启用宏。注意：不能用WPS打开！！！
  • 在设置中选择正确的COM口和115200波特率。
  • 点击“Connect”。Excel将开始实时接收数据。
  • 此模式非常适合长时间数据记录和频谱分析。

4.4 手动切换模式

        按下扩展板的板载按键GPIO12，TFT屏幕上的模式文字会改变，同时串口输出也会切换格式。无需重新上传程序。

4.5 演示视频

零知派ESP32--ICM20948九轴传感器

五、技术原理

5.1 工作原理

本系统的核心是惯性导航与传感器融合。

  • 惯性测量：加速度计测量比力（包含重力加速度），陀螺仪测量角速度。加速度计在静态时很准，但动态下受线性加速度干扰；陀螺仪动态响应快，但积分会产生漂移。

  • 传感器融合算法：ICM20948的DMP内部运行了卡尔曼滤波或梯度下降算法，将加速度计、陀螺仪、磁力计的数据进行最优权重融合。DMP输出的是四元数，它是一种不依赖欧拉角、无万向锁问题的姿态表示方法。

  • 四元数与欧拉角：四元数是一个四维超复数（w， x， y， z），适合数学计算。而欧拉角更直观。我们通过三角函数将四元数转换为欧拉角，供人类阅读和3D引擎使用。

  • 低通滤波的必要性：即使经过DMP融合，由于量化噪声和机械振动，输出仍有微小波动。一阶低通滤波在这里充当后置平滑器，截止频率由系数决定。公式y[n] = α * x[n] + (1-α) * y[n-1]相当于一个离散积分器，对高频分量有衰减作用。

5.2 工作模式配置

模式 上位机 数据格式 使用场景 优点
VOFA+ VOFA+ v3.x roll，pitch，yaw\n 实时3D姿态演示，算法调试 可视化丰富，延迟低，支持多种控件
PLX-DAQ Excel + PLX-DAQ宏 DATA，roll，pitch，yaw\n 长时间数据记录，学术研究 可直接在Excel中分析，绘图，无需额外软件

DMP配置细节：代码中setDMPODRrate(DMP_ODR_Reg_Quat6， 4)设置了四元数的输出速率。参数4表示分频系数，最终ODR = 基础频率（225Hz） / (2^4)？实际库中映射较为复杂，但通常设置4~6之间可获得50-100Hz的输出，足够平滑。

六、常见问题指引

Q1：传感器初始化一直显示“Fail!”？

        检查I2C接线：SDA/SCL是否连接正确。然后检查AD0引脚电压是否符合AD0_VAL定义。

Q2: VOFA+中3D模型抖动依然很厉害？

        可能是滤波系数SMOOTH_FACTOR过大（过于灵敏）。尝试减小到0.05或0.08。另外，确保传感器安装牢固，不要用手直接捏着，因为手指的脉搏也会传递振动。

Q3: VOFA+模式或PLX-DAQ模式连接失败，串口没有数据输出？

       检查波特率是否与代码中115200一致。另外检查是否有其他程序占用了该口，（如VOFA+未断开连接就打开Arduino串口监视器）。尝试按下ESP32复位按钮。
