【Zephyr|ESP32-S3】基础学习：用LEDC外设实现PWM呼吸灯效果

哈喽，我是余火，一个普通的牛马打工人，目前正在学如何使用Zephyr RTOS。

上篇用定时器做了消抖和灯效节奏控制，定时器的本质是"算时间"，到点就回调。末尾说"下一篇用定时器的亲戚——PWM 来做呼吸灯"，这次来填这个坑。

PWM 和定时器的区别：定时器是"输入端"（算时间、到点通知），PWM 是"输出端"（硬件持续输出特定波形信号）。通过调整高低电平的时间比例控制外接 LED 亮度，就是呼吸灯的原理。

上篇我们用三个线程分别处理按键、WS2812 灯效和定时器，但 WS2812 的"呼吸"效果是软件模拟的——线程周期性地计算亮度、推送像素数据到 WS2812。这次引入真正的硬件 PWM 输出，让外设自己维持波形，CPU 只需要在切换亮度时更新一次参数就行。

💡 本篇学习目标
• PWM 原理与占空比
• pwm_set_dt：设置 PWM 占空比控制亮度
• ESP32-S3 LEDC 外设与 Zephyr PWM 驱动 API

改了哪些东西

在上一篇定时器工程基础上扩展，新增 PWM 呼吸灯功能：

文件	改了什么
prj.conf	新增 CONFIG_PWM=y
overlay	新增 LEDC 外设节点、pinctrl 引脚映射、PWM LED 节点和别名
src/main.c	新增 PWM 头文件、设备树规格、呼吸灯线程和设备检查
CMakeLists.txt	无改动

另外这次需要简单外接个硬件。ESP32-S3 的引脚本身有一点驱动能力，直接在 GPIO5 外接一颗 LED：长脚（正极）接 GPIO5，短脚（负极）接 GND。

PWM 与占空比

PWM（Pulse Width Modulation，脉宽调制）通过快速开关信号控制输出功率。LED 亮灭切换足够快时，人眼看到的是平均亮度——高电平占比越大越亮，这个占比就叫占空比。

举个具体例子：PWM 周期 1000ns（即 1kHz 频率），如果高电平持续 500ns，占空比就是 50%，LED 表现为半亮度。高电平 1000ns 就是 100%，全亮；高电平 0 就是全灭。

实际开发中，PWM 的应用远不止 LED。电机调速通过改变占空比控制电机平均电压；蜂鸣器音调通过改变 PWM 频率控制声音高低；屏幕背光通过 PWM 调节亮度以节省功耗。它们本质上都是同一个 API——pwm_set_dt。

💡 ESP32-S3 的 LEDC 外设
ESP32-S3 有专门的 LEDC（LED PWM Controller）外设，可独立输出多路 PWM 信号。LEDC 底层也是定时器模块驱动的，所以和上篇学的 k_timer 紧密关联。Zephyr 通过标准 PWM 驱动 API 操作 LEDC，不用直接写寄存器。

PWM 输出方式	原理	精度	CPU 占用
软件翻转 GPIO	线程 k_msleep + gpio_pin_set	低，受线程调度影响	高，线程周期唤醒
硬件 PWM（LEDC）	外设自动输出波形	高，硬件计数器驱动	零，硬件自主运行

启用 PWM 子系统

prj.conf 新增一行：

CONFIG_PWM=y    # 启用PWM子系统

这一行会拉起 Zephyr 的 PWM 子系统框架，包括 pwm_dt_spec、pwm_set_dt 等 API 的实现。不需要额外启用 LEDC 相关的 Kconfig——CONFIG_PWM=y 会自动根据设备树中 LEDC 节点的存在，拉起 ESP32 的 LEDC 驱动。

overlay 配置

overlay 需要新增三块内容：PWM LED 节点、LEDC 引脚映射和 LEDC 外设声明。

PWM LED 节点

#include <zephyr/dt-bindings/pwm/pwm.h>

/ {
    pwmleds {
        compatible = "pwm-leds";

        pwm_led_blue: pwm_led_gpio5 {
            label = "PWM LED0";
            pwms = <&ledc0 0 1000 PWM_POLARITY_NORMAL>;
        };
    };
};

pwms = <&ledc0 0 1000 PWM_POLARITY_NORMAL> 四个字段含义：

字段	值	含义
&ledc0	LEDC 控制器引用	使用 ESP32-S3 的 LEDC 外设
0	通道号	LEDC 通道 0
1000	周期（纳秒）	1000ns = 1kHz 频率
PWM_POLARITY_NORMAL	极性	高电平有效（占空比越高越亮）

LEDC 引脚映射

&pinctrl {
    ledc0_default: ledc0_default {
        group1 {
            pinmux = <LEDC_CH0_GPIO5>;
            output-enable;
        };
    };
};

LEDC 通道 0 通过 pinctrl 映射到 GPIO5，output-enable 声明该引脚为输出模式。

LEDC 外设声明

&ledc0 {
    pinctrl-0 = <&ledc0_default>;
    pinctrl-names = "default";
    status = "okay";
    #address-cells = <1>;
    #size-cells = <0>;

    channel0@0 {
        reg = <0x0>;
        timer = <0>;
    };
};

channel0@0 声明 LEDC 通道 0，timer = <0> 表示使用 LEDC 内部定时器 0（LEDC 有独立的定时器模块，每个通道绑定一个定时器）。ESP32-S3 的 LEDC 支持 8 路通道，每路可绑定到不同的 GPIO 引脚和不同的定时器，但本篇只需要一路通道 0 驱动 GPIO5 上的一颗 LED。

在 aliases 中补上 pwm-led0 = &pwm_led_blue，代码通过 DT_ALIAS(pwm_led0) 引用这个节点。

PWM 设备树规格

新增的头文件和设备树规格：

#include <zephyr/drivers/pwm.h>  /* PWM API: pwm_dt_spec, pwm_set_dt */

/* 从 pwm-led0 别名获取 LEDC 参数（控制器、通道、周期） */
static const struct pwm_dt_spec pwm_led0 = PWM_DT_SPEC_GET(DT_ALIAS(pwm_led0));

PWM_DT_SPEC_GET 从设备树中一次性提取控制器引用、通道号和周期，封装为 pwm_dt_spec 结构体，后续调用 pwm_set_dt 时直接传这个结构体即可，不需要分别获取控制器、通道和周期三个参数。

PWM 呼吸灯线程

新增了第三个线程专门驱动 PWM 呼吸灯，与 WS2812 灯效线程、按键线程独立运行：

/*
 * PWM 呼吸灯参数
 *
 * BREATH_STEPS — 占空比渐变步数，100 步从 0% 渐变到 100%
 * STEP_DELAY_MS — 每步间隔，100 步 × 20ms = 2 秒完成一个呼吸周期
 */
#define BREATH_STEPS    100
#define STEP_DELAY_MS   20

/*
 * pwm_breath_thread — PWM 呼吸灯线程
 *
 * 独立于 WS2812 灯效线程运行，通过 pwm_set_dt() 控制 GPIO5 外接 LED
 * 的占空比，实现呼吸效果。优先级 6 介于灯效线程(5)和按键线程(7)之间。
 */
void pwm_breath_thread(void *p1, void *p2, void *p3)
{
    ARG_UNUSED(p1);
    ARG_UNUSED(p2);
    ARG_UNUSED(p3);

    uint8_t step = 0;
    int dir = 1;

    while (1) {
        /* pulse = 周期 × 步数 / 总步数，控制当前亮度 */
        uint32_t pulse = (pwm_led0.period * step) / BREATH_STEPS;
        pwm_set_dt(&pwm_led0, pwm_led0.period, pulse);

        step += dir;
        if (step >= BREATH_STEPS) {
            dir = -1;
        }
        if (step <= 0) {
            dir = 1;
        }

        k_msleep(STEP_DELAY_MS);
    }
}

K_THREAD_DEFINE(pwm_breath_tid, 512, pwm_breath_thread,
                NULL, NULL, NULL, 6, 0, 0);

pwm_set_dt 三个参数：

参数	含义
&pwm_led0	pwm_dt_spec 指针，包含控制器、通道、周期信息
pwm_led0.period	周期（与设备树中的 1000ns 一致）
pulse	脉冲宽度，0 = 全灭，等于周期 = 全亮

💡 PWM 与 WS2812 呼吸灯的区别
上篇 WS2812 的呼吸灯是在线程里用 k_msleep(20) 轮询改亮度，每步需要软件计算颜色值再通过 I2S+DMA 推送到 WS2812。PWM 呼吸灯则是调用 pwm_set_dt 后硬件自动维持波形输出，线程只管算占空比就行，不需要周期性地重新推送数据——这就是硬件 PWM 的优势。

三线程架构

本篇工程运行着三个独立线程，各自负责不同的外设，互不干扰：

线程	优先级	功能	依赖
effect_thread	5（最高）	WS2812 灯效渲染（常亮/呼吸）	信号量 + 互斥锁
pwm_breath_thread	6	GPIO5 外接 LED 呼吸灯	无同步原语
button_thread	7（最低）	按键检测 + 模式切换	信号量 + 互斥锁

💡 优先级设计逻辑
灯效渲染对时序敏感（呼吸效果需要稳定 20ms 步进），所以优先级最高（5）；按键处理是事件响应型，优先级最低（7）也不会有明显延迟；PWM 呼吸灯介于两者之间（6）。Zephyr 采用优先级抢占式调度，高优先级线程可以打断低优先级线程——但如果 effect_thread 不主动 k_msleep 让出 CPU，低优先级线程会一直得不到执行。

main 函数新增检查

main 函数里新增了 PWM 设备就绪检查，其余初始化逻辑（WS2812、GPIO 按键、定时器）与上篇完全一致：

    /* 检查 PWM 设备是否就绪 */
    if (!pwm_is_ready_dt(&pwm_led0)) {
        LOG_ERR("PWM device not ready");
        return 0;
    }
    LOG_INF("PWM breathing LED on GPIO5 ready");

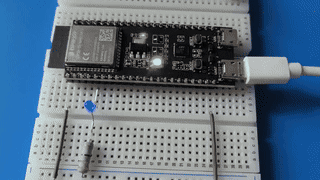

编译烧录后，WS2812 灯效和 GPIO5 外接 LED 同时运行：WS2812 按定时器节奏自动换色，按 BOOT 切换常亮/呼吸模式；GPIO5 的 LED 独立做 2 秒周期的呼吸效果，三个线程各跑各的互不干扰。LOG 打印了 WS2812 像素数、PWM 就绪信息和按键提示。

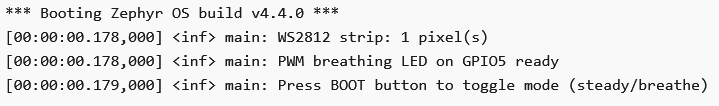

串口监视器（波特率 115200）中可以看到如下输出：

常见问题

Q1：外接 LED 正负极接反了会怎样？

• LED 不亮但不会损坏。检查长脚（正极）接 GPIO5，短脚（负极）接 GND。

Q2：LED 一直亮着没有呼吸效果？

• 可能是共阳极接法（正极接 VCC、负极接 GPIO），占空比越高反而越暗。改接线或将极性改为 PWM_POLARITY_INVERTED。

Q3：编译报 undefined reference to pwm_set_dt？

• 原因：prj.conf 没加 CONFIG_PWM=y
• 解决：加上配置项后重新编译

Q4：编译报 LEDC_CH0_GPIO5 undeclared？

• 原因：overlay 缺少 #include <zephyr/dt-bindings/pwm/pwm.h>，该头文件提供 LEDC 引脚复用宏
• 解决：在 overlay 文件顶部加上 include

PWM 是嵌入式三大输出方式之一，电机调速、蜂鸣器音调、屏幕背光调节都靠它控制功率输出。学会了呼吸灯，这些场景本质都是同一个 API。

本篇在定时器工程基础上新增了 PWM 呼吸灯线程，通过 ESP32-S3 的 LEDC 外设实现硬件 PWM 输出。同样这套 pwm_set_dt API 可以直接套用到电机调速、蜂鸣器音调、LCD 背光等场景，核心就三步：设备树声明 → 代码获取 pwm_dt_spec → 线程调用 pwm_set_dt 更新占空比。

希望我的笔记能对你有一点点点的帮助！欢迎关注一起学习👇
