标题：基于esp32python的水果温室大棚监测系统实现

系统总体框架图

该系统采用典型的物联网分层架构，ESP32作为边缘节点负责数据采集和初步控制，服务器负责数据聚合和复杂逻辑，用户通过客户端进行监控。

mime

flowchart TD
    subgraph A [应用层 - 用户界面]
        A1[Web仪表盘<br>Flask/Django]
        A2[手机APP<br>App Inventor/UniApp]
        A3[微信小程序]
    end

    subgraph B [服务层 - 大脑与存储<br>（Python的天下）]
        B1[Web服务器框架<br>Flask/FastAPI]
        B2[数据库<br>SQLite/MySQL/InfluxDB]
        B3[消息代理<br>MQTT Broker<br>EMQX/Mosquitto]
    end

    subgraph C [固件层 - 边缘智能<br>（ESP32运行MicroPython）]
        C1[网络连接<br>Wi-Fi Manager]
        C2[传感器数据采集<br>DHT22, BH1750等]
        C3[执行器控制<br>继电器, 水泵等]
        C4[MQTT客户端<br>发布/订阅消息]
    end

    subgraph D [硬件层 - 手脚与感官]
        D1[ESP32开发板]
        D2[温湿度传感器DHT22]
        D3[光照传感器BH1750]
        D4[土壤湿度传感器]
        D5[继电器模块]
        D6[执行机构<br>水泵、风扇、补光灯]
    end

    C -- MQTT协议发布数据 --> B3;
    B3 -- MQTT协议推送指令 --> C;
    B1 -- 查询/写入 --> B2;
    A -- HTTP/WebSocket --> B1;

1. 硬件层 (Hardware Layer)

• 核心控制器：

  • ESP32开发板 (如ESP32-WROOM-32)：负责连接所有传感器和执行器，处理数据并通过Wi-Fi通信。性价比高，功能强大。

• 传感器模块 (大棚的“感官”)：

  • 温湿度传感器：DHT22 (AM2302)，精度高于DHT11，非常适合温室环境。使用数字接口连接。

  • 光照强度传感器：GY-30 (BH1750)，I2C接口，直接输出光照度值（Lux）。

  • 土壤湿度传感器：电容式或电阻式探头。注意：电阻式易腐蚀，建议使用电容式。输出模拟信号，连接ESP32的ADC引脚。

  • 可选传感器：CO2浓度传感器（SCD30）、大气压传感器（BMP280）、摄像头（用于果实生长监测）。

• 执行器模块 (大棚的“手脚”)：

  • 继电器模块：用于控制高功率设备，如水泵（灌溉）、风扇（降温/通风）、补光灯（补光）、卷帘电机（遮阳）。

• 供电系统：

  • 可采用220V转5V电源适配器供电，如果部署在野外无市电场景，可配合太阳能板+蓄电池方案。

2. 固件层 (Firmware Layer) - ESP32 (MicroPython)

这是写在ESP32里的MicroPython代码的主要功能。

• 主要功能：

  1. 硬件初始化：初始化I2C、ADC、GPIO等引脚。

  2. Wi-Fi连接：编写可靠的Wi-Fi连接代码，最好包含自动重连机制。

  3. 传感器数据读取：定时循环读取所有传感器的数据。

     python

     # 伪代码示例
     import dht
     from machine import Pin, ADC, I2C
     import time

     d = dht.DHT22(Pin(23))
     soil_moisture = ADC(Pin(34))

     while True:
         d.measure()
         temp = d.temperature()
         humidity = d.humidity()
         moisture_value = soil_moisture.read() # 读取模拟值
         time.sleep(2)

  4. 数据上报 (MQTT Client)：将读取到的数据打包成JSON格式，通过MQTT协议发布到远程服务器。

     json

     {
       "device_id": "GH01",
       "temp": 25.6,
       "humidity": 65,
       "light": 12345,
       "soil_moisture": 2048
     }

  5. 指令接收与执行：订阅MQTT服务器下发的指令主题（如gh01/control/water_pump），收到指令后控制相应的继电器。

     python

     # 伪代码：收到消息后回调函数
     def on_message(topic, msg):
         if topic == b'gh01/control/water_pump':
             if msg == b'ON':
                 relay.on()
             elif msg == b'OFF':
                 relay.off()

  6. 本地逻辑控制（可选）：可以添加简单的本地自动控制逻辑，防止网络中断时系统完全失效（如if soil_moisture < threshold: turn_on_pump()）。

3. 服务层 (Server Layer) - Python Backend

这是运行在云服务器或树莓派等本地服务器上的Python程序，是系统的大脑。

• MQTT Broker（消息代理）：

  • 使用 EMQX 或 Mosquitto。所有ESP32客户端向其发布数据，它也负责将控制指令推送给指定的ESP32。

• MQTT订阅服务（数据接入）：

  • 编写一个Python脚本，使用paho-mqtt库订阅Broker的主题，接收所有ESP32上传的数据。

• 数据存储服务：

  • 接收到的数据被解析后，存入数据库。

  • 数据库选型：

    • SQLite：简单，适合轻型应用和原型开发。

    • MySQL/PostgreSQL：成熟的关系型数据库，存储结构化数据。

    • InfluxDB：专为时序数据（如传感器数据）设计，读写效率高，支持强大的时间序列查询。

• Web应用服务（API与逻辑）：

  • 使用 Flask 或 FastAPI 框架编写Web服务器。

  • 提供RESTful API：

    • GET /api/data/latest：为前端提供最新的传感器数据。

    • POST /api/control/pump：前端发送指令，服务器通过MQTT转发给ESP32。

  • 业务逻辑：实现复杂的预警规则（如温度超过30度自动发送告警邮件）、数据统计分析等。

4. 应用层 (Application Layer) - UI

为用户提供可视化界面。

• Web仪表盘（首选）：

  • 使用 Vue.js, React 或 Bootstrap 等前端框架构建界面。

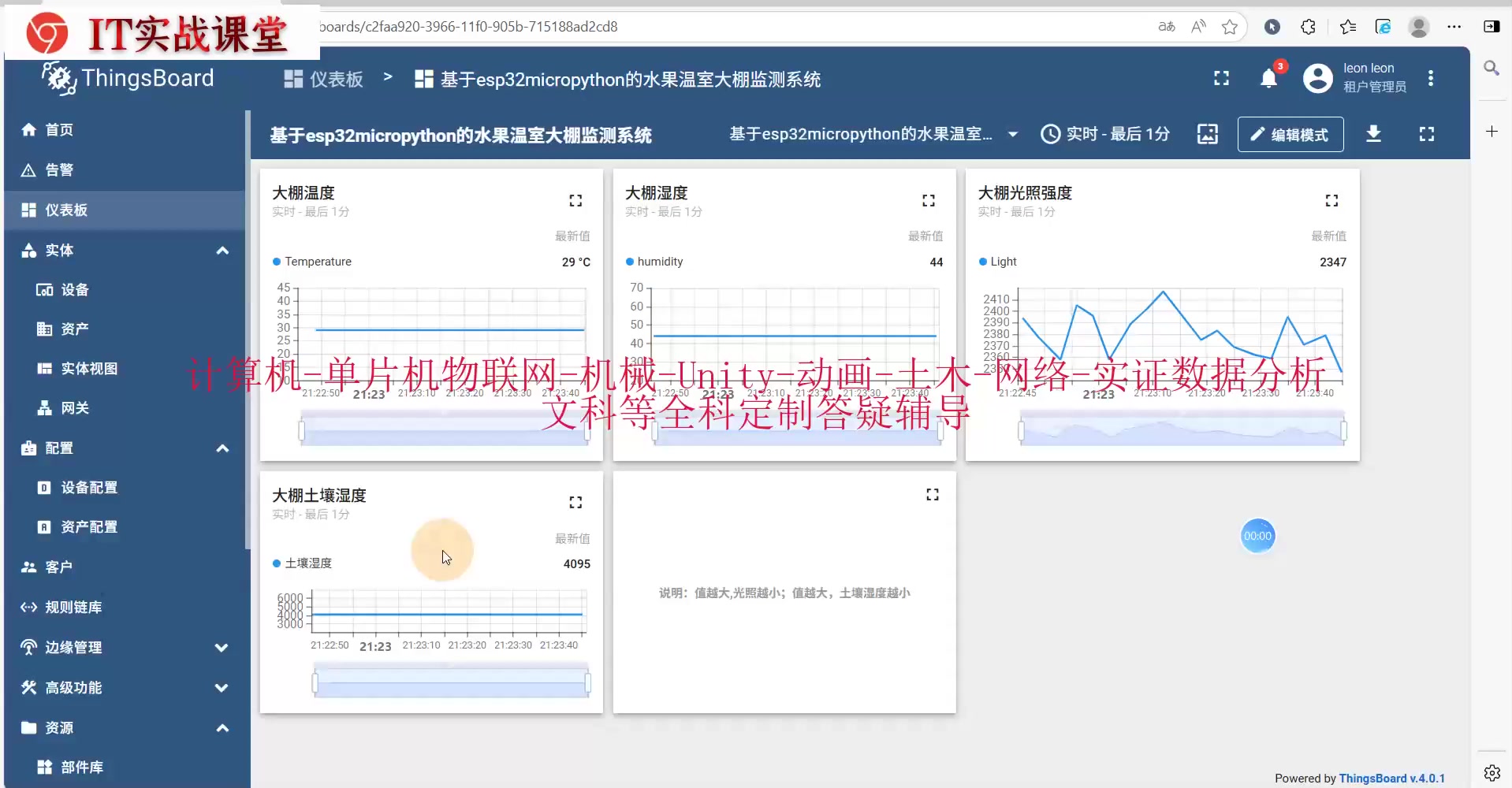

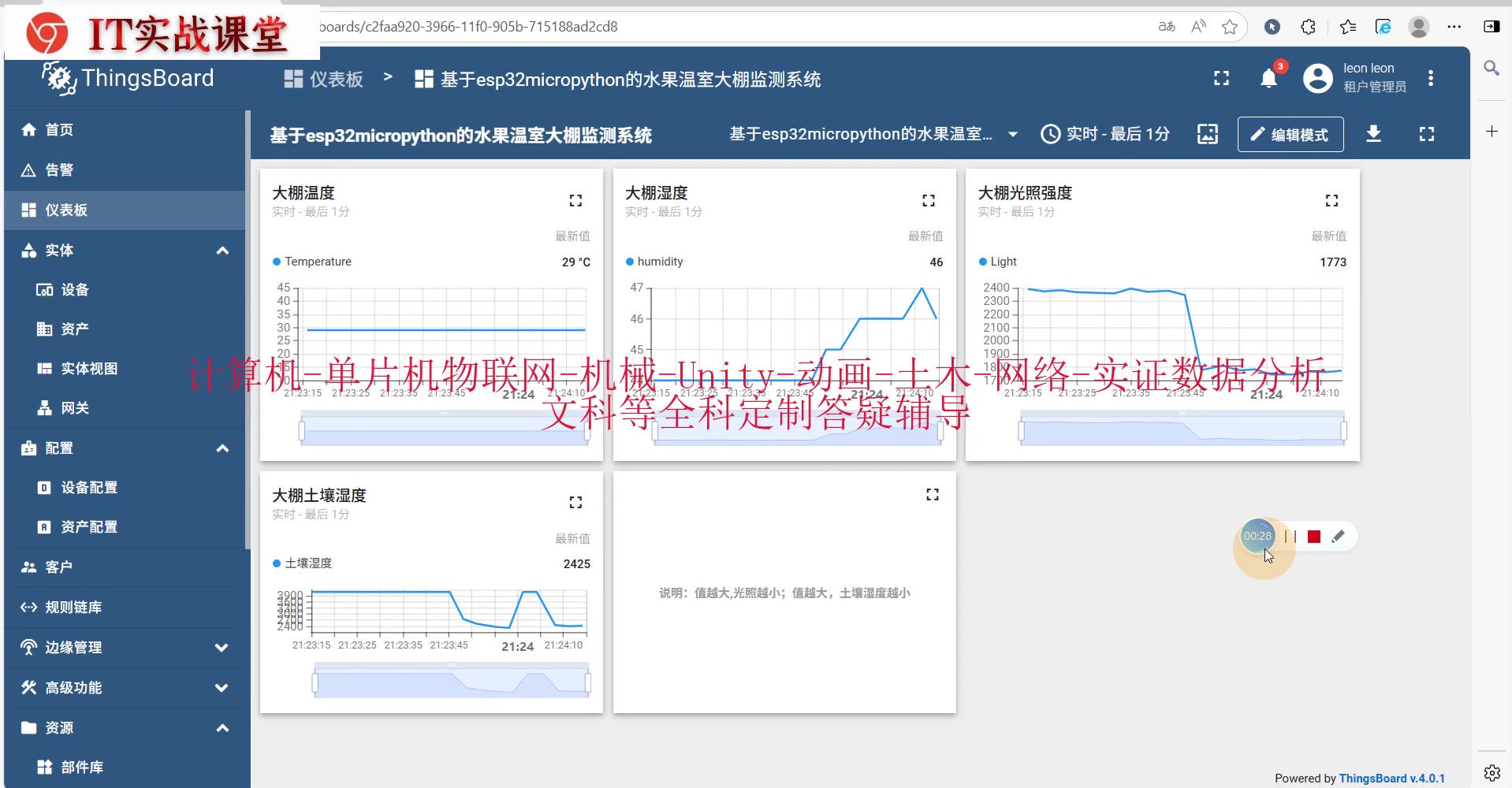

  • 功能：以图表（如ECharts）形式展示温湿度、光照度的历史曲线；显示实时数据；提供手动控制的按钮。

• 手机APP/微信小程序：

  • 开发跨平台APP或小程序，方便用户随时随地查看。后端仍然调用第3层编写的RESTful API。

系统工作流程

1. 数据上行：ESP32 -> 采集传感器数据 -> 通过MQTT发布 -> MQTT Broker -> Python订阅服务 -> 存入数据库。

2. 用户查看：用户打开Web页面 -> 前端通过HTTP请求调用Flask API -> Flask从数据库查询数据 -> 返回给前端渲染显示。

3. 控制下行：用户在Web点击“打开水泵” -> 前端调用Flask API -> Flask通过MQTT向特定主题发布ON指令 -> MQTT Broker推送指令 -> ESP32订阅并收到该指令 -> 执行打开继电器操作。

优化与进阶

• OTA升级：通过网络远程更新ESP32上的固件程序，无需人工现场烧录。

• 边缘计算：在ESP32上做更复杂的数据预处理和判断，减轻服务器压力。

• 多大棚管理：服务层设计上要支持多个ESP32设备，每个设备有唯一ID。

• 视频监控：集成ESP32-CAM模块，不仅看数据，还能看实时画面。

代码实现：
