一、设计背景与核心需求

在电子设备运维与电路实验中，电压异常是引发设备故障的主要原因之一，如家电电路、工业控制模块等场景中，电压过高可能烧毁元器件，过低则导致设备无法正常工作。传统电压监测多采用指针式电压表人工值守，存在实时性差、无法自动报警的问题。基于单片机的电压报警器系统，凭借单片机体积小、成本低、编程灵活的优势，可实现电压实时监测与自动报警，既能满足电子设备保护需求，又契合微机原理毕设课设中“单片机接口应用+仿真实践”的教学目标。

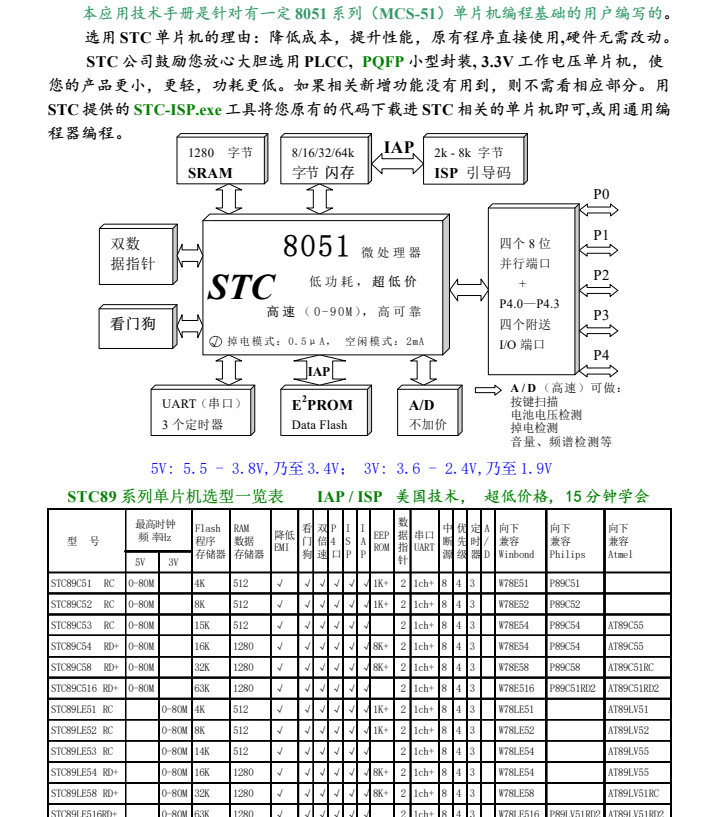

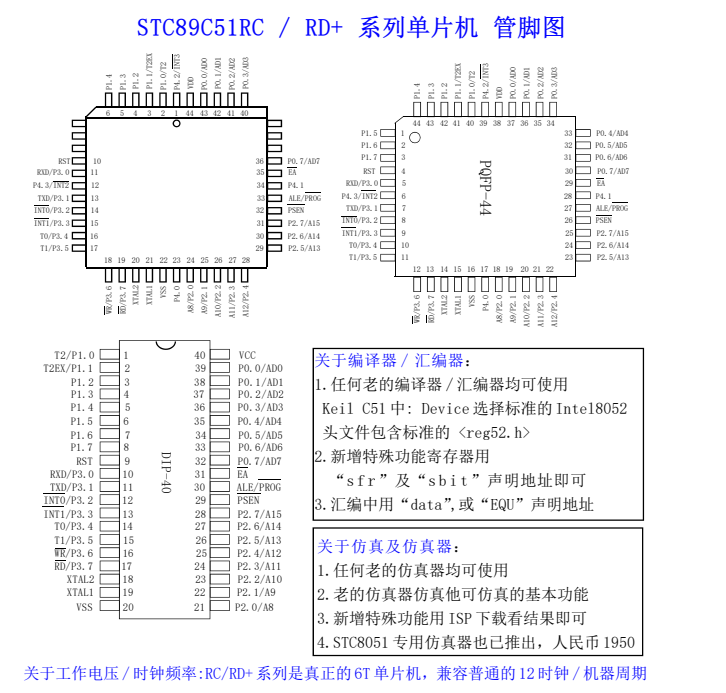

本系统以51系列单片机（如STC89C52RC）为控制核心，核心需求包括：支持0-5V直流电压监测，适配多数电子设备的工作电压范围，监测精度误差≤±0.05V；可自定义报警阈值（如上限3.3V、下限1.8V），电压超出阈值时触发声光报警；通过LCD1602显示屏实时显示当前电压值与报警状态，同时设置手动复位按键，便于报警后恢复系统监测，整体适配Proteus仿真环境，确保功能可验证、调试便捷。

二、系统总体架构设计

系统采用“采集-控制-报警-交互”四层模块化架构，以STC89C52RC单片机为核心，整合电压采集模块、核心控制模块、声光报警模块与人机交互模块，各模块通过单片机I/O口实现数据传输与指令协同，形成完整的电压监测报警体系。

采集层为电压采集模块，采用ADC0832模数转换器，将待监测的模拟电压转换为8位数字信号，ADC0832通过SPI通信协议与单片机P1口连接，确保模拟信号到数字信号的稳定转换；控制层以单片机为核心，内置定时器（T0、T1）实现数据采集周期控制（默认1秒/次），通过程序完成电压数据读取、阈值对比与报警指令生成；报警层由红色LED灯与有源蜂鸣器组成，分别接入单片机P2.0与P2.1口，电压超限时LED闪烁、蜂鸣器鸣响；交互层包含LCD1602显示屏（接入单片机P0口与P2.2-P2.4口）与复位按键（接入P3.2口），显示屏实时显示电压与报警信息，按键用于手动停止报警并恢复监测。

三、核心模块设计与实现

电压采集模块中，ADC0832的参考电压设定为5V（与单片机系统电源一致），待监测电压经1kΩ限流电阻与0.1μF滤波电容处理后，接入ADC0832的模拟信号输入端（CH0）。单片机通过P1.0（CS）、P1.1（CLK）、P1.2（DO/DI）引脚向ADC0832发送控制指令，启动模数转换，转换完成后读取数字量。根据转换公式（实际电压=（数字量/255）×参考电压），若数字量为127，对应实际电压约2.5V，单片机将计算得到的电压值存储至内部数据寄存器，供后续处理。

核心控制模块的程序基于Keil C51编写，主程序流程为“初始化（ADC、LCD、定时器）→采集电压数据→转换为实际电压→与阈值对比”。定时器T0工作在模式1（16位定时），时钟频率11.0592MHz，计数初值设为0xFC66（实现10ms定时），累计100次定时中断后触发一次电压采集。当电压＞设定上限时，单片机控制P2.0口输出高低电平交替信号（LED每秒闪烁3次）、P2.1口输出高电平（蜂鸣器长鸣），同时LCD显示“OVER VOLTAGE: XX.XXV”；当电压＜设定下限时，P2.0口输出高电平（LED常亮）、P2.1口输出高低电平交替信号（蜂鸣器间断鸣响），LCD显示“UNDER VOLTAGE: XX.XXV”；电压正常时，报警模块关闭，LCD仅显示“CURRENT VOLTAGE: XX.XXV”。复位按键按下时，单片机清空报警标志位，停止报警并恢复正常监测。

四、系统调试与功能验证

系统仿真基于Proteus 8.12软件搭建，首先构建STC89C52RC单片机最小系统（含11.0592MHz晶振、上电复位电路），随后接入ADC0832、LCD1602、LED、蜂鸣器及复位按键，检查各模块引脚连接是否正确，避免短路或虚接。

调试与验证分三步进行：第一步，精度校准测试，向ADC0832输入1.8V、3.3V、5.0V标准电压，LCD显示值分别为1.79V、3.31V、4.99V，误差≤0.01V，满足精度要求；第二步，阈值报警测试，设定上限3.3V、下限1.8V，输入3.5V（过压），系统50ms内触发LED闪烁与蜂鸣器长鸣，LCD显示过压信息；输入1.5V（欠压），LED常亮与蜂鸣器间断鸣响，LCD显示欠压信息；输入2.5V（正常），报警关闭，仅显示当前电压；第三步，复位功能测试，报警状态下按下复位键，30ms内报警停止，系统恢复电压采集与显示。连续仿真2小时，系统无数据丢失、报警延迟问题，符合毕设课设对系统稳定性与功能性的考核要求。
