短文标题：MOS管+体二极管：3.3V与5V双向通信的“神来之笔”

你有没有想过一个问题：3.3V单片机要和5V传感器通信，不仅要能发命令（5V能识别3.3V高电平），还要能收数据（3.3V能承受5V高电平），怎么用最简单低成本的电路实现？一个N沟道MOS管加两个电阻。开漏输出是基础，MOS管的体二极管是关键。电路结构，

• 3.3V侧：上拉电阻到3.3V，接MOS管的S极
• 5V侧：上拉电阻到5V，接MOS管的D极
• 栅极(G)接3.3V（固定电位，使MOS管在3.3V侧低电平时导通）——需选低阈值MOS管（Vth<1.5V，如2N7002、BSS138）
• S极和D极之间有体二极管（方向S→D），这是MOS管制造工艺的“副产品”

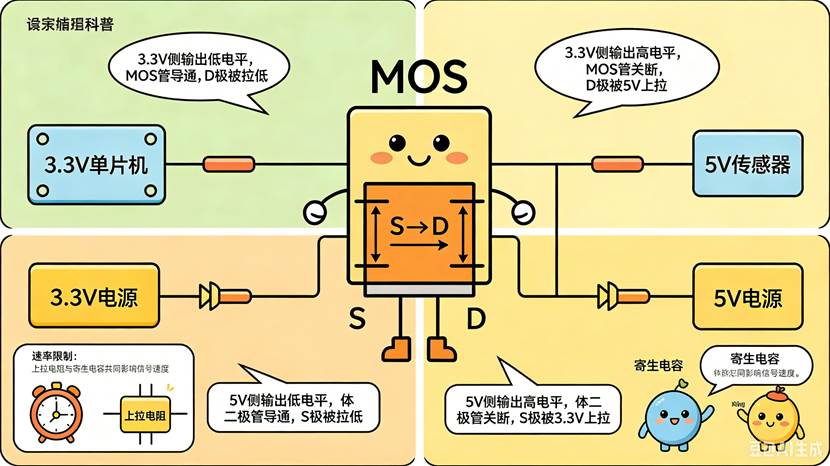

工作原理，3.3V侧输出低电平（0V）：S=0V，G=3.3V → Vgs=3.3V>Vth → MOS管导通 → D被拉到接近0V → 5V侧读到低电平。3.3V侧输出高电平（释放，被电阻上拉到3.3V）：S=3.3V，G=3.3V → Vgs=0V → MOS管关断 → D被5V上拉电阻拉到5V → 5V侧读到高电平。5V侧输出低电平（0V）：D=0V，S=3.3V → MOS管体二极管正偏（S→D）→ S被拉到0.7V左右 → 3.3V侧读到低电平。5V侧输出高电平（释放，被电阻上拉到5V）：D=5V，S=3.3V → 体二极管反偏 → MOS管仍关断 → S被3.3V上拉电阻拉到3.3V → 3.3V侧读到高电平。任何一侧拉低总线，另一侧都能感知；都不拉低时，各被自己的上拉电阻拉到自己的电源电压。

体二极管的关键作用，反向传输（5V→3.3V）的低电平信号，全靠体二极管导通来实现。没有体二极管，5V侧输出低电平时MOS管关断，3.3V侧感知不到低电平。电路设计不是“消除”体二极管，而是“利用”它。 这是MOS管的“寄生缺陷”被巧妙化用。速率限制

• 上拉电阻影响上升沿速度：1kΩ~10kΩ，频率越高阻值需越小，但低电平功耗越大
• MOS管的寄生电容影响最高频率：一般100kHz~400kHz（适合I2C），1MHz以上需选低电容MOS管，并降低电阻值
• 不适用于高速SPI（10MHz以上）

应用场景

• I2C总线电平转换：经典应用，两线双向
• UART双向电平转换：无需方向控制
• GPIO通用双向电平转换

这个故事的启示，体二极管通常是工程师想避免的——漏电、影响开关速度。但在双向电平转换电路里，体二极管是“神来之笔”，没有它反向低电平传不过去。顶尖工程师不是能消除所有缺陷的人，而是懂得与不完美共舞、把物理限制变成设计优势的人。写在最后，下次要连接3.3V和5V系统，别再串两个电阻了。一个MOS管加两个电阻，利用开漏输出和体二极管，自动双向通信。变废为宝，才是真高手。

（本文灵感源于于振南《新概念ARM32单片机》教程第3.5节“双向电平转换电路”。）
