一、风电变流器电流检测的精度需求从哪里来

风电变流器对电流检测精度的要求，可以从发电收益倒推。

MPPT（最大功率点跟踪）是风电系统效率提升的关键技术，其原理是靠实时电流推算当前功率点。电流测量有系统性偏差，MPPT就追歪了。

行业经验数据显示：1%的电流误差可能带来0.3%-0.5%的MPPT效率损失。

经济效益量化：

以一台10MW风机为例：

• 年发电约3000小时
• 0.5%的效率损失 = 15万度电
• 按0.4元/度计算 = 6万元/年损失
• 100台规模风场 = 600万元/年损失

这就是为什么工程上反复强调±0.5%精度是硬门槛——不是KPI定得高，是从发电收益倒推回来的。

二、规格书上的精度≠实际工况的精度

问题在于，规格书上的±0.5%是25℃常温下的实验室数据。

海上风电实际工况远比实验室恶劣：

工况条件	典型数值
夏季舱内温度	60℃以上
冬季低温	-20℃
温度波动范围	80℃+
额外影响因素	振动、盐雾腐蚀

关键矛盾： 很多标称±0.5%的传感器，在实际工况下精度会恶化到1%-2%。

这就解释了为什么变流器设计工程师开始追求±0.3%甚至更高的精度——不是过度设计，而是给温漂和环境恶化留出余量。

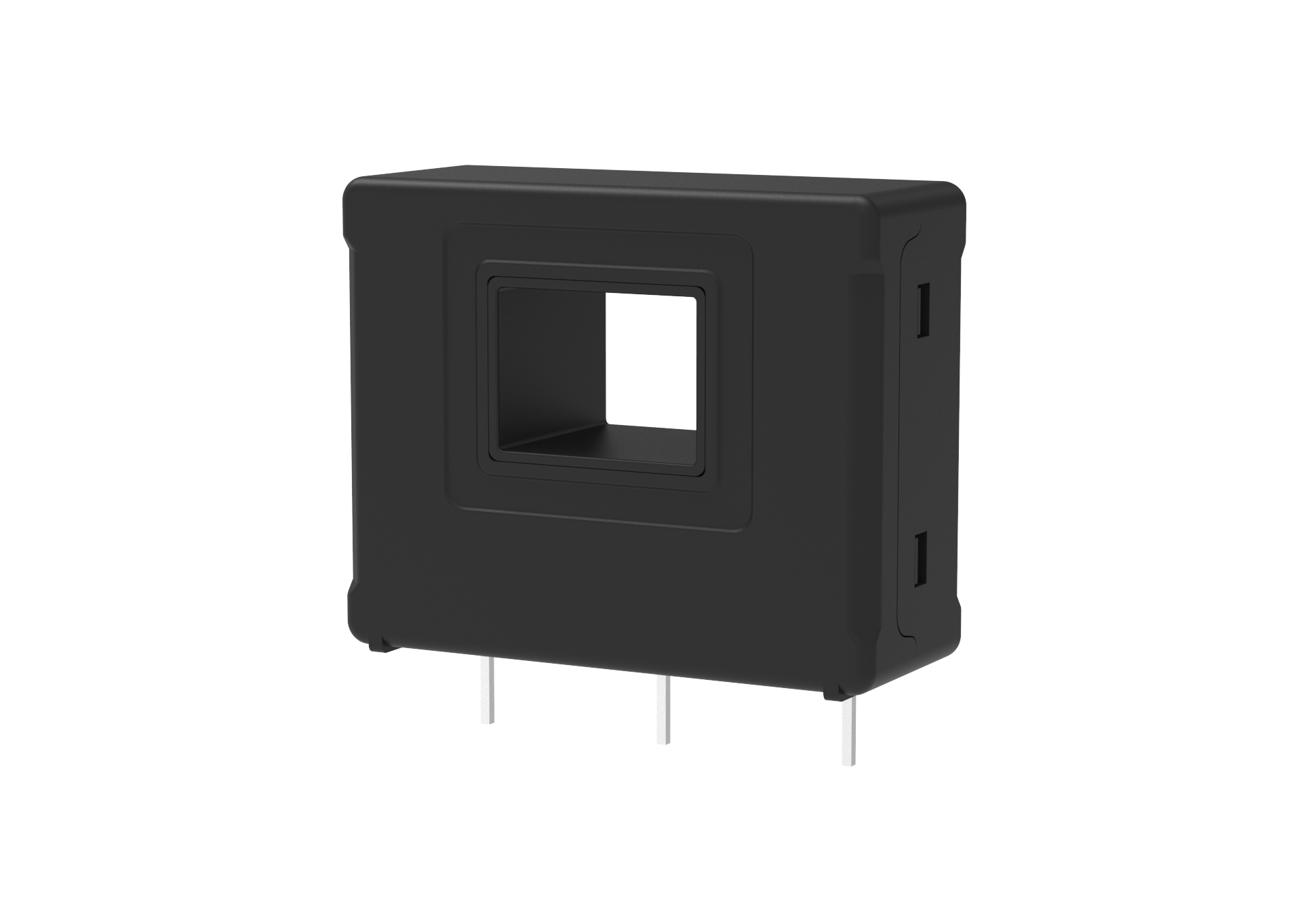

三、闭环霍尔传感器的三大核心优势

在风电变流器场景，闭环霍尔传感器相比开环方案有三个核心优势。

1. 精度指标对比

CS3A P23系列精度参数：

参数	CS3A P23	行业常见水平
总精度	±0.3%（典型值）	±0.5%~±1%
增益误差	±0.1%	±0.3%~±0.5%
线性误差	±0.05% of IPN	±0.1%~±0.2%

工程意义： 在100A额定电流下，测量误差仅0.3A。对于MPPT和谐波控制来说，余量足够。

2. 响应时间：微秒级决定毫秒级性能

CS3A的响应时间≤1μs。

风电场景的关键意义：

一次调频要求2秒内响应

• 变流器控制环路需要更快的电流采样作为内环基础
• 故障穿越时，保护动作的及时性直接取决于电流检测的响应速度

3. 温漂性能：全温区稳定性的关键

CS3A的失调电流温漂为±0.5mA（-40℃~85℃全温区）。

工程计算（以CS3A 100 P23为例）：

电流工况	温漂相对误差
100A额定电流	0.0005%
10A小电流	0.005%

结论： 从北方严冬到南方酷暑，测量精度几乎不受温度影响。

四、磁失调：一个被忽视的关键指标

CS3A的磁失调电流仅±0.15mA。

这个指标在大电流冲击后恢复零点的场景特别重要：

• 电网故障穿越时，电流可能瞬间达到额定的数倍
• 过后的传感器能否快速准确回到零点
• 直接影响后续控制精度

磁失调过大可能导致零点漂移无法通过软件校准，故障穿越后的恢复时间延长，并网性能指标劣化。

五、CS3A P23系列选型指南

量程选择对照表

机型规模	推荐型号	额定电流	测量范围
5MW-8MW风机网侧	CS3A 100 P23	±100A	±150A
10MW+大功率机型	CS3A 200 P23	±200A	±300A

选型建议： 测量范围覆盖1.3倍以上额定电流，给故障穿越留余量。

供电与测量电阻匹配

供电电压	100A量程最大允许测量电阻
±15V	100Ω
±12V	50Ω

设计时需要根据实际电路参数匹配供电电压和测量电阻。

隔离耐压评估表

参数	数值
隔离耐压	3kV AC
电气间隙	12.7mm
爬电距离	19mm

绝缘等级对照：

系统电压	满足要求
300V系统	加强绝缘 ✓
600V系统	基本绝缘 ✓
690V风电变流器	需评估，可能需要额外绝缘措施

六、技术总结与展望

深远海风电的精度困局，本质上是变流器功率升级与电流检测精度不匹配的矛盾。

当风机单机容量从5MW迈向20MW，当电网友好型改造要求越来越精细的电流控制，±0.3%精度的闭环霍尔传感器不再是"高配"，而是保证发电收益和并网性能的务实选择。

核心结论： 精度每提升0.1%，都是真金白银的发电量。

互动引导语

🔧 【技术选择题】

在风电变流器电流检测方案选型时，以下哪种参数组合最能满足大功率海上风机的严苛要求？

A. 精度±0.5%，响应时间≤3μs，温漂±2mA（-40℃~85℃）

B. 精度±0.3%，响应时间≤1μs，温漂±0.5mA（-40℃~85℃）

C. 精度±1%，响应时间≤0.5μs，温漂±1mA（-40℃~85℃）

D. 精度±0.2%，响应时间≤2μs，温漂±0.3mA（-40℃~85℃）

欢迎在评论区留下你的答案，并说明选择理由！
