XT27Q04A8BFIGA

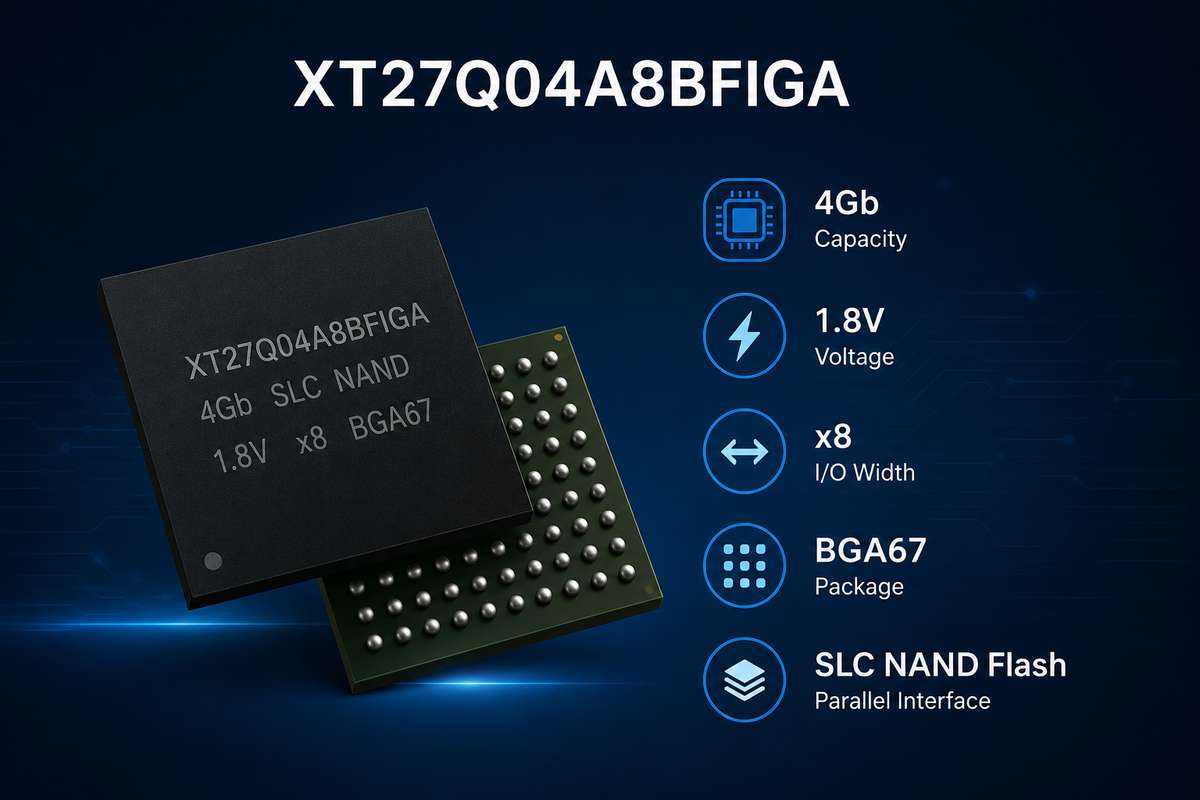

这是一颗 4Gb、1.8V、x8、BGA67 封装的 Parallel SLC NAND Flash。

它到底是什么？

简单说，XT27Q04A8BFIGA 是一颗：

4Gbit 1.8V Parallel SLC NAND Flash

翻译成工程师更容易理解的话：

容量是 4Gb，约等于 512MB；

接口是 x8 并口 NAND；

工作电压是 1.8V；

采用 SLC 存储技术；

封装是 BGA67；

工业温度范围 -40°C 到 +85°C；

主控侧需要支持外部 8bit/512Bytes ECC。


它的定位非常明确：

不是给追求超大容量的消费类存储用的；

不是给手机、PC、SSD 这种高速存储场景用的；

而是面向工业、通信、嵌入式、数据记录、图像采集等成熟平台的 NAND 存储方案。

尤其适合那些原本就采用并口 NAND 架构、需要 4Gb 容量、并且 PCB 设计对应 BGA67 封装的项目。

先说重点：它和 BGA63 版本有什么区别？

前一篇我们讲了 XT27Q04ABSIGA，它是 BGA63 封装。

今天这颗 XT27Q04A8BFIGA 是 BGA67 封装。

两颗料看起来非常接近：

都是 4Gb；

都是 1.8V；

都是 x8 Parallel NAND；

都是 SLC；

都需要外部 8bit ECC；

都支持工业温度范围；

核心页大小、块大小、读写擦除参数也很接近。

但它们不能简单粗暴地认为“完全一样”。

因为封装不同，就意味着：

ball map 可能不同；

PCB footprint 可能不同；

供电脚分布可能不同；

NC 脚位置可能不同；

原板是否能直接替代，需要具体核对；

软件识别 ID 和初始化配置也要确认。


所以，工程选型里有一句话很重要：

同容量、同电压、同接口，只能说明方向接近；真正能不能替代，要看封装、引脚、ID、ECC 和时序。

这也是为什么客户在问 NAND 替代时，我们不能只问“几 Gb”，而要把完整型号拿出来看。

为什么 4Gb SLC NAND 仍然有价值？

现在很多人一提存储，就想到 eMMC、UFS、SSD。

好像传统并口 NAND 已经过时了。

但在真实项目里，并不是所有产品都需要最新的存储方案。

很多设备更关心的是：

原平台能不能继续用；

软件改动能不能少；

BOM 成本能不能控制；

供应能不能稳定；

能不能快速验证替代；

长期运行是否可靠。


对于很多工业设备、网关、仪表、通信终端、安防设备、便携式数据记录设备来说，4Gb SLC NAND 是一个非常实用的容量段。

512MB 不算特别大，但足够做很多事情：

存系统文件；

存运行参数；

存日志数据；

存升级包；

存语音文件；

存图片文件；

存事件记录；

做本地数据缓存。

它不像 SPI NOR 那样容量偏小。

也不像 eMMC 那样需要更复杂的控制逻辑和软件适配。

对于已经支持并口 NAND 的主控平台来说，这类 4Gb Parallel SLC NAND 仍然是非常现实的选择。

为什么是 1.8V？

XT27Q04A8BFIGA 的电源电压范围是 1.7V 到 1.95V，属于 1.8V NAND。

现在很多嵌入式系统都在向低电压、低功耗方向发展。

主控 I/O、传感器、显示驱动、通信模块、存储器，如果都能统一在 1.8V 系统里，硬件设计会更简洁，也可以减少电平转换带来的复杂度。


但这里也要特别提醒：

1.8V NAND 不是随便替换 3.3V NAND 的。

如果客户原来用的是 3.3V 并口 NAND，而现在想换成 1.8V NAND，就必须重新确认主控 I/O 电压、电源设计、时序裕量和 PCB 连接方式。

否则看起来只是电压不同，实际可能涉及整个平台的硬件适配。

所以，XT27Q04A8BFIGA 更适合原本就是 1.8V NAND 架构，或者新设计中明确规划为 1.8V 存储系统的项目。

SLC 的意义：不是容量最大，而是更稳

SLC NAND 的特点是一个存储单元只存 1bit 数据。

相比 MLC、TLC、QLC，它的容量密度不是最高，但可靠性和稳定性更适合一些长期运行场景。

这也是为什么在很多工业和嵌入式项目中，SLC NAND 依然没有被完全替代。


很多客户做产品，不是为了追求参数表上的“最大容量”。

他们真正关心的是：

设备在高低温环境下能不能跑；

长期通电能不能稳定；

数据写进去能不能读出来；

系统升级时会不会出错；

日志会不会丢；

现场故障率能不能低一点。

对于这些问题，SLC NAND 的价值就体现出来了。

尤其是在工业控制、通信设备、数据记录、安防终端、医疗辅助设备等场景里，稳定性往往比表面容量更重要。

XT27Q04A8BFIGA 的关键参数

这颗料可以抓住以下几个核心参数：

容量：4Gb

约等于 512MB，适合系统、日志、配置、升级包、语音、图片、小型文件等本地存储。

电压：1.7V ~ 1.95V

适合 1.8V 嵌入式平台。

接口：x8 Parallel NAND

通过 I/O 引脚进行命令、地址、数据输入输出。

封装：BGA67

这是这颗料与 BGA63 版本最需要区分的地方。替代时必须确认 PCB footprint 和 ball map。

ECC 要求：外部 8bit/512Bytes ECC

主控侧必须具备对应 ECC 能力。

页大小：4096 + 256 Bytes

4096Bytes 为主数据区，256Bytes 为 spare area，可用于 ECC、坏块标记和文件系统管理信息。

块大小：256K + 16K Bytes

擦除以块为单位进行。

有效块数量：2008 到 2048 blocks

NAND Flash 允许存在坏块，系统必须具备坏块管理机制。

典型页编程时间：300μs

典型块擦除时间：3.5ms

Cell array to register：最大 25μs

Serial Read Cycle：最小 25ns

读、编程、擦除电流：最大 30mA

待机电流：最大 50μA


这些参数说明它是一颗典型的工业级 1.8V 并口 SLC NAND，适合稳定存储，而不是追求极限高速或超大容量。

它适合哪些产品？

# 1. 工业控制主板

工业控制设备的生命周期通常很长。

有些产品一旦通过客户认证，就不愿意频繁换平台。

这类设备如果原来使用 BGA67 并口 NAND，那么寻找兼容的国产替代型号就很关键。

XT27Q04A8BFIGA 的工业温度范围和 SLC 架构，适合这类长期运行设备评估。

# 2. 通信网关和路由设备

通信网关、工业路由器、网络终端经常需要存储系统文件、配置文件、升级包和运行日志。

4Gb 容量对于这类设备比较实用。

如果主控支持 x8 并口 NAND，BGA67 封装又与原设计匹配，这颗料可以作为选型方向。

# 3. 数据记录仪和采集设备

数据记录设备需要长期写入、保存和读取数据。

它不一定需要特别高速，但需要稳定可靠。

比如工业数据采集器、仪表设备、便携式记录设备、环境监测终端，都可能用到这类 NAND。

# 4. 安防和图像采集设备

部分图像采集设备、扫码设备、小型安防终端，需要本地缓存图片、日志、参数或事件文件。

这种场景下，4Gb SLC NAND 可以在成本、容量和可靠性之间取得比较务实的平衡。


替代选型时最容易踩的坑

NAND 替代不像普通电阻电容那么简单。

尤其是并口 NAND，一定不能只看“容量一样”。

# 第一，看 ECC

XT27Q04A8BFIGA 需要外部 8bit/512Bytes ECC。

如果主控 ECC 能力不够，短期测试可能看不出问题，但长期使用中可能出现读写异常、文件损坏、系统不稳定。

# 第二，看坏块管理

NAND Flash 天生允许存在坏块。

这不是质量问题，而是 NAND 的使用规则。

系统必须支持坏块表、坏块跳过、ECC 校验、必要时还要配合文件系统策略。

如果客户原来使用的是 NOR Flash，不能简单换成 NAND。

# 第三，看封装

这颗是 BGA67。

BGA67 和 BGA63 不能简单混用。

替代时必须核对封装尺寸、球位图、引脚定义、VCC/VSS、I/O、CE、WE#、RE#、CLE、ALE、WP#、R/B# 等关键信号。

# 第四，看 ID

很多系统启动时会读取 NAND ID。

即使硬件能焊上，软件也可能因为 ID 不识别而无法正常初始化。

所以在替代时，要确认驱动是否需要增加 ID 表或修改初始化参数。

# 第五，看电压

1.8V 系统要确认主控 I/O 匹配。

不要把 1.8V NAND 当成 3.3V NAND 来用。

# 第六，看供货周期

存储芯片在不同周期里价格和交期变化比较明显。

对于已经量产的客户，最好不要等到原型号停产、缺货、涨价时才开始找替代。

提前做备选料验证，是降低供应链风险最有效的办法。


对采购来说，这颗料的意义是什么？

采购看 NAND，不只是看价格。

真正成熟的采购会看：

有没有现货；

有没有原厂资料；

有没有样品；

能不能做技术支持；

能不能协助确认替代；

后续量产是否稳定；

是否适合客户原平台。

XT27Q04A8BFIGA 对采购的价值在于：

它是一个明确的国产存储选型方向；

规格清晰；

容量段实用；

适合工业和嵌入式客户；

可以用于成熟项目延续和国产替代评估。


对于做方案的工程师来说，它不是“万能料”。

但如果项目刚好需要：

4Gb；

1.8V；

x8 并口 NAND；

SLC；

BGA67；

工业温；

外部 8bit ECC；

那么它就是值得重点看的型号。

一句话总结

XT27Q04A8BFIGA 是一颗适合工业控制、通信网关、数据记录、图像采集和成熟嵌入式平台的 4Gb 1.8V BGA67 并口 SLC NAND Flash。

它的价值不在于炫技，而在于务实：

容量够用；

SLC 更稳；

1.8V 适合低压平台；

BGA67 满足特定板级设计；

工业温度范围适合长期运行；

适合国产替代、成熟平台延续和供应链备选。

存储芯片很多时候不是产品里最亮眼的角色。

但它决定了系统数据能不能稳稳地留下来。

而一颗合适的 NAND Flash，往往就是产品稳定运行背后的那块“地基”。
