零知派ESP32--基于HMC5883L磁力计、MPU6050六轴传感器制作电子指南针与水平仪设备

LingzhiPi

294人浏览 · 2026-06-13 11:15:01

LingzhiPi · 2026-06-13 11:15:01 发布

项目概述

本教程将指导你使用零知派ESP32、HMC5883L磁力计、MPU6050六轴传感器和ST7789 TFT屏幕，制作一款功能完善的电子指南针与水平仪设备。设备具备以下功能：

指南针模式：显示真北方位角（0~360°），带旋转罗盘玫瑰图，支持硬铁校准、磁偏角修正和用户一键归零。
水平仪模式：实时显示设备横滚角(Roll)和俯仰角(Pitch)，以气泡水平仪的形式直观展示倾斜状态。
WiFi定位：首次进入指南针时自动获取当前位置（经纬度、海拔），并显示在屏幕底部。
按键交互：三个独立按键分别控制功能切换和校准操作。

项目采用模块化设计，包含传感器自动检测、非易失存储校准数据、界面局部刷新等优化，整体运行流畅，资源占用合理。

项目亮点

完整的硬铁校准机制
通过绕∞字形旋转10秒，自动计算磁力计各轴的偏移量并存入NVS，断电不丢失，确保指南针在任何环境下都能准确指向。
多种方向修正
- 磁偏角修正（基于地理位置，深圳地区约-2.7°）
- 用户归零偏移（一键将任意方向设为0°）
- 安装方向修正（通过atan2(-y, x)适应传感器在PCB上的实际朝向）
智能化的界面刷新
指南针和水平仪均采用局部擦除重绘策略，仅更新动态变化的区域（数值、罗盘、气泡），大幅降低CPU负载并提高帧率。
防卡死与容错设计
- 所有I2C操作前检测设备在线状态
- HTTP请求设置5秒超时
- 连续50次I2C读取失败（约5秒）自动退回主菜单
- 校准过程支持S3按键跳过
一阶低通滤波
水平仪气泡运动经过软件平滑，消除传感器噪声带来的抖动，显示更稳定。

项目难点及解决方案

难点	解决方案
磁力计受PCB固定磁场干扰，读数偏移	实现硬铁校准算法：旋转设备采集全周数据，计算各轴(max+min)/2作为偏移量，实时减去该值。
真北与磁北存在夹角（磁偏角）	根据地理位置查询磁偏角（如深圳-2.7°），在计算航向后叠加修正值。
水平仪零点漂移	进入水平仪模式时采集20次角度平均值作为零偏，后续读数减去该偏移。
旋转罗盘时文字倒置	采用动态角度计算，每个方向字母独立旋转，始终正向显示（仅旋转位置，不旋转文字角度）。
WiFi定位API可能失败或超时	设置5秒超时，失败后仅显示“No GPS module”，不影响指南针核心功能。
校准过程中用户想取消	检测S3按键按下，立即退出校准循环（保留已有数据）。

一、硬件系统部分

1.1 硬件清单

器件名称	型号/规格	数量	备注
主控板	零知派ESP32	1	烧录代码
扩展板	零知派ESP32扩展板	1	便于安装连接
磁力计	HMC5883L模块	1	I2C接口，地址0x1E
六轴传感器	MPU6050模块	1	I2C接口，地址0x68
TFT屏幕	ST7789（240×240）	1	代码可视化
杜邦线	公对公	若干	连接模块
面包板	通用	1	安装磁力计和六轴传感器

1.2 接线方案

ESP32引脚	HMC5883L和MPU6050	说明
3.3V	VCC	统一供电
GND	GND	共地
GPIO21 (SDA)	SDA	I2C数据线
GPIO22 (SCL)	SCL	I2C时钟线

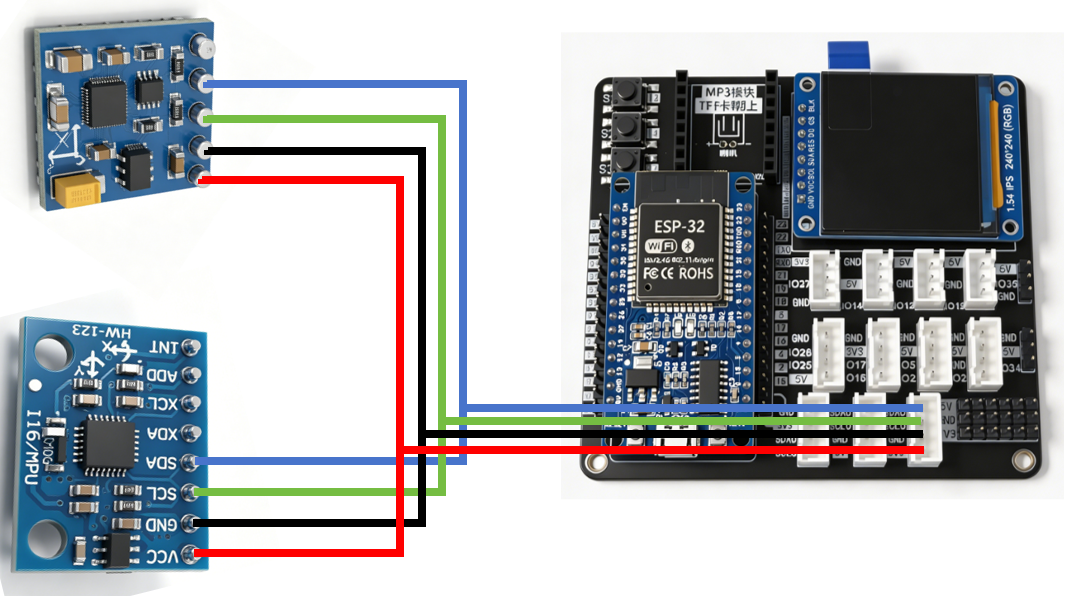

1.3 硬件连接图

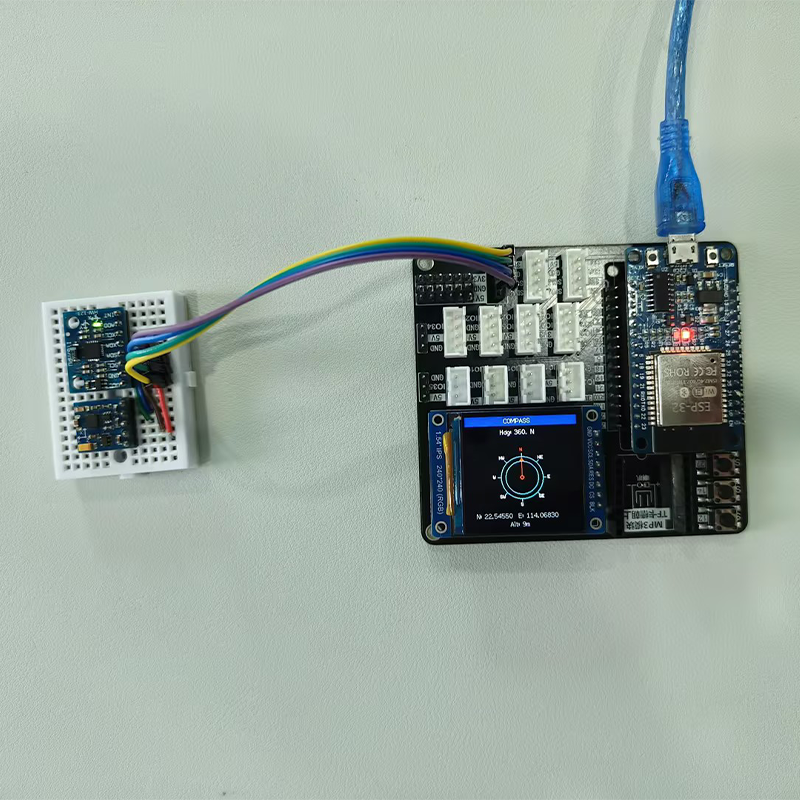

1.4 实物连接图

二、软件架构设计

2.1 系统初始化

setup()函数按顺序执行以下操作：

串口与I2C总线初始化
Serial.begin(115200)、Wire.begin()
按键引脚配置
将GPIO12/14/27设为输入上拉模式：pinMode(..., INPUT_PULLUP)
TFT屏幕初始化
tft.init()、tft.setRotation(3) 设置显示方向
检测HMC5883L并显示状态
调用initCompass()，若成功则compassOK=true，否则false。在主菜单显示绿色“OK”或红色“N/A”
检测MPU6050并显示状态
调用initMPU()，类似处理
绘制主菜单界面
画出系统状态栏、两个传感器状态框、三个功能按钮

初始化流程图：

开机 ──→ 初始化串口/I2C/按键/TFT ──→ 检测HMC5883L
                                      │
                              ┌───────┴───────┐
                              ↓               ↓
                            成功            失败
                              │               │
                              ↓               ↓
                          标记OK          标记N/A
                              │               │
                              └───────┬───────┘
                                      ↓
                              检测MPU6050 (同理)
                                      ↓
                              绘制主菜单界面
                                      ↓
                              进入主循环loop()

2.2 主循环逻辑

主循环采用非阻塞定时（每100ms执行一次界面更新），并实时检测按键状态。逻辑结构如下：

loop():
  读取三个按键当前电平
  if (S1下降沿 && 不在指南针模式 && compassOK)  → enterCompass()
  if (S2下降沿 && 不在水平仪模式 && mpuOK)     → enterLevel()
  if (S3下降沿)                               → 返回主菜单 (重置所有状态)

  if (距离上次刷新时间 < 100ms)  → 短暂延迟后返回

  if (compassActive):
       if (S1当前按下且之前未按下)  → 记录当前航向为归零偏移
       读取原始航向 → 减去归零偏移 → 归一化
       if (读数与上次不同):
           连续失败计数清零
           if (变化 > 0.5°) → 调用drawCompass()更新显示
       else:
           连续失败计数++
           if (连续失败 > 50) → 退出到主菜单

  if (levelActive && mpuOK):
       读取加速度计 → 计算roll/pitch
       if (读取成功):
           连续失败计数清零
           低通滤波: smooth = 0.7*smooth + 0.3*new
           if (变化 > 0.5°) → 调用drawLevelBubble()
       else:
           连续失败计数++ → 超限则退出

  更新按键状态变量用于下次检测
  短暂延迟10ms

这种结构保证了：

按键响应灵敏（下降沿触发）
界面流畅刷新
I2C异常时能自动退出，防止死锁

三、代码拆分讲解

3.1 磁力计初始化与硬铁校准

初始化（initCompass()）：
尝试5次I2C通信，成功后设置量程为±1.3Ga（适合地磁场）、连续测量模式、输出速率15Hz、采样平均8次。

硬铁校准（calibrateCompass()）：

显示倒计时进度条，提示用户旋转设备画“∞”字形10秒
记录各轴的最大最小值
计算偏移量：offset = (max + min) / 2
将偏移量和校准标志存入Preferences（NVS）

Preferences prefs;
prefs.begin("compass", false);
prefs.putFloat("offX", magOffX);
prefs.putFloat("offY", magOffY);
prefs.putFloat("offZ", magOffZ);
prefs.putBool("cal", true);
prefs.end();

获取航向（getHeading()）：

读取原始磁场向量
减去硬铁偏移
计算夹角：atan2(-y, x)
根据COMPASS_REVERSE决定是否反转
加上磁偏角
归一化到0~360°

3.2 加速度计读取与水平仪计算

MPU6050采用裸I2C读写（未使用现成库），从寄存器0x3B连续读取6字节得到AX、AY、AZ原始值。

roll  = atan2(ay, az) * RAD_TO_DEG;
pitch = atan2(-ax, sqrt(ay*ay + az*az)) * RAD_TO_DEG;

水平仪进入时采集20次平均值作为零偏（rollOffset, pitchOffset），之后显示roll - rollOffset和pitch - pitchOffset。

气泡绘制算法：
将roll作为上下偏移，pitch作为左右偏移（经过旋转调整），气泡位置限制在圆形区域内。

3.3 指南针界面绘制

drawCompass() 只擦除y=20~203的区域（保留底部经纬度信息），然后绘制：

顶部大数字航向和方向缩写
调用drawRotatingRose()绘制旋转罗盘

罗盘玫瑰图的核心：

每个刻度线的角度 = 固定方向角度 - 当前航向
8个方向字母也以相同角度偏移放置，但文字本身不旋转（保持正向）
红色指针始终指向正上方（代表北方）

3.4 WiFi定位

进入指南针模式时自动开启WiFi，连接指定SSID，通过HTTP GET请求免费API：

ip-api.com/json/?fields=lat,lon 获取经纬度
api.open-elevation.com 获取海拔（基于经纬度）

所有请求设置5秒超时，失败后继续但显示无效。获取完成后断开WiFi（WiFi.disconnect(true)）以降低功耗。

3.5 按键防抖动与边缘检测

代码中未使用delay去抖，而是通过记录上一次状态，检测下降沿（btn == LOW && lastBtn == HIGH）来触发动作。主循环每100ms采样一次，已经天然滤除短时间抖动。若需要更严格去抖，可增加20ms延迟或状态机。

四、操作过程及数据展示

4.1 操作步骤

上电启动
屏幕显示“System Status”主菜单，自动检测传感器。HMC5883L和MPU6050状态分别显示OK或N/A。
使用指南针
- 按 S1 进入指南针模式。
- 首次进入会连接WiFi获取经纬度/海拔（约2~5秒），然后检查是否已有校准数据。若未校准，会提示“Rotate device in figure-8”，此时手持设备绕“∞”字形旋转10秒（可随时按S3跳过）。
- 校准完成后，屏幕显示当前航向角度（0~360°）、方向缩写（N/NE/E等）、旋转罗盘以及底部经纬度/海拔。
- 归零操作：在指南针模式下，按S1可将当前方向设为0°（例如将设备对准某个标记点，按S1，此后航向显示为该方向相对角度）。
- 按 S3 返回主菜单。
使用水平仪
- 将设备水平放置在桌面上，按 S2 进入水平仪模式。
- 设备会自动采集20次角度平均值作为零偏（请在此期间保持静止）。
- 之后屏幕上显示圆形气泡水平仪，以及当前的Roll/Pitch数值。
- 倾斜设备，气泡会向高侧移动，中心红色点为水平基准。
- 按 S3 返回主菜单。
查看传感器状态
主菜单实时显示两个模块是否正常，若某模块未连接或I2C故障，对应按钮（S1或S2）会变灰并不可用。

4.2 数据展示示例

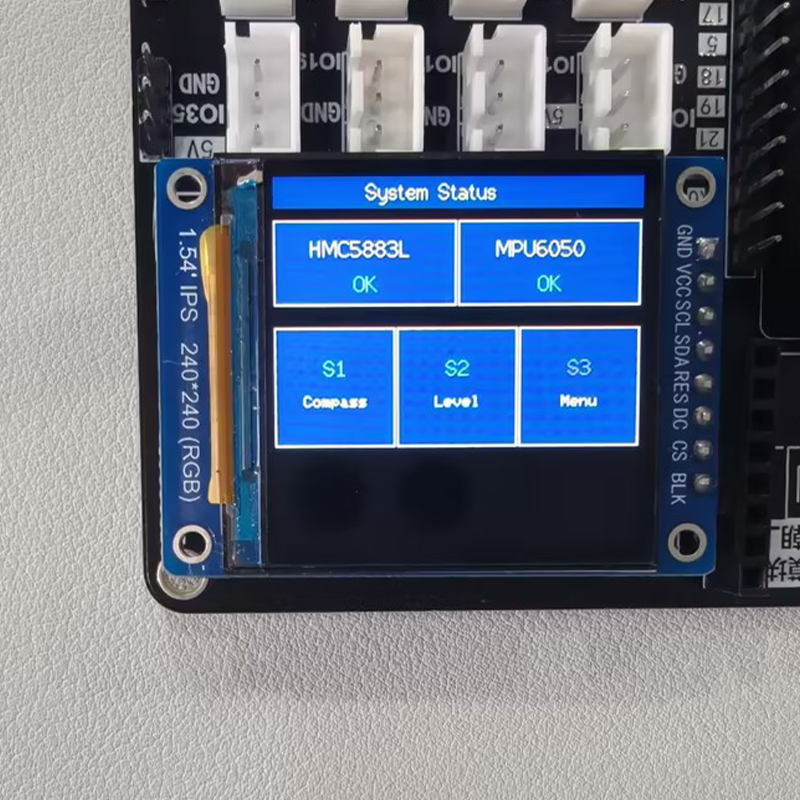

菜单界面

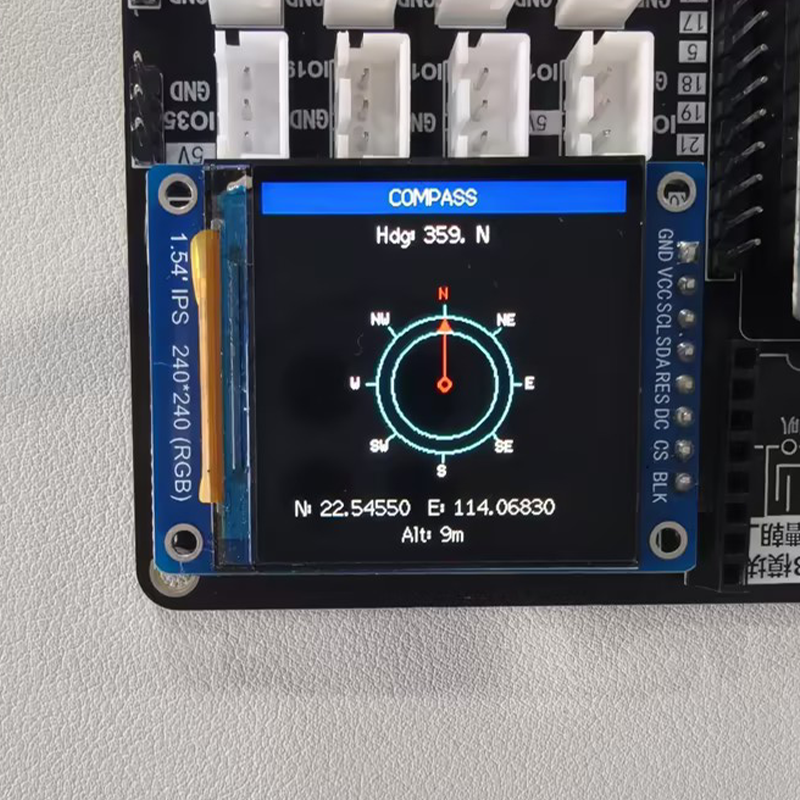

指南针界面

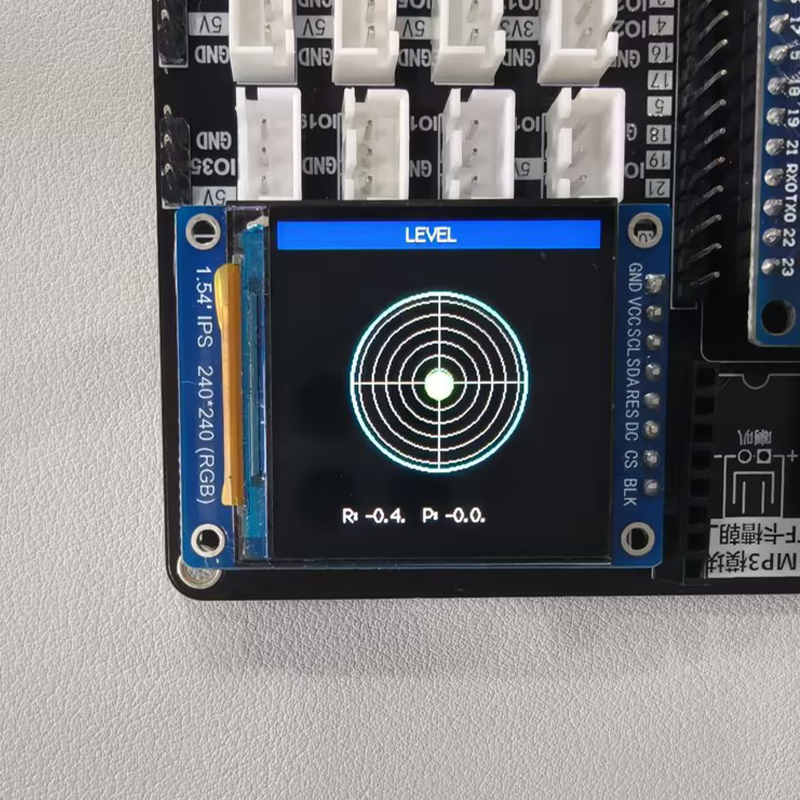

水平仪界面

演示视频

零知派ESP32--电子指南针与水平仪设备

五、技术原理

5.1 工作原理

指南针原理
地球磁场近似于一个磁偶极子，地磁场矢量在水平面上的投影指向磁北。HMC5883L通过测量X、Y、Z三个正交轴上的磁场强度，利用反正切函数计算出与磁北的夹角：

θ_mag = atan2(-Y, X) * (180/π)

由于地磁北极与地理北极存在磁偏角δ（深圳约为-2.7°），因此真北航向为：

θ_true = θ_mag + δ

设备自身PCB上的铁磁性物质会产生固定磁场（硬铁效应），导致测量曲线圆心偏移原点。通过全周旋转采集max/min，计算出偏移量并减去，即可消除该误差。

水平仪原理
MPU6050内部的加速度计检测重力加速度在三个轴上的分量。当设备水平时，Z轴感受1g，X、Y轴为0。倾斜时，重力分量会分配到各轴：

横滚角 Roll = atan2(Ay, Az)
俯仰角 Pitch = atan2(-Ax, sqrt(Ay²+Az²))

通过这两个角度即可知道设备相对于水平面的倾斜姿态。

5.2 工作模式配置

HMC5883L寄存器配置

寄存器地址	值	含义
0x00 (配置寄存器A)	0x70	采样平均8次，输出速率15Hz
0x01 (配置寄存器B)	0x20	量程±1.3Ga（增益=0x20）
0x02 (模式寄存器)	0x00	连续测量模式
