3.3.6 光敏电阻蜂鸣器

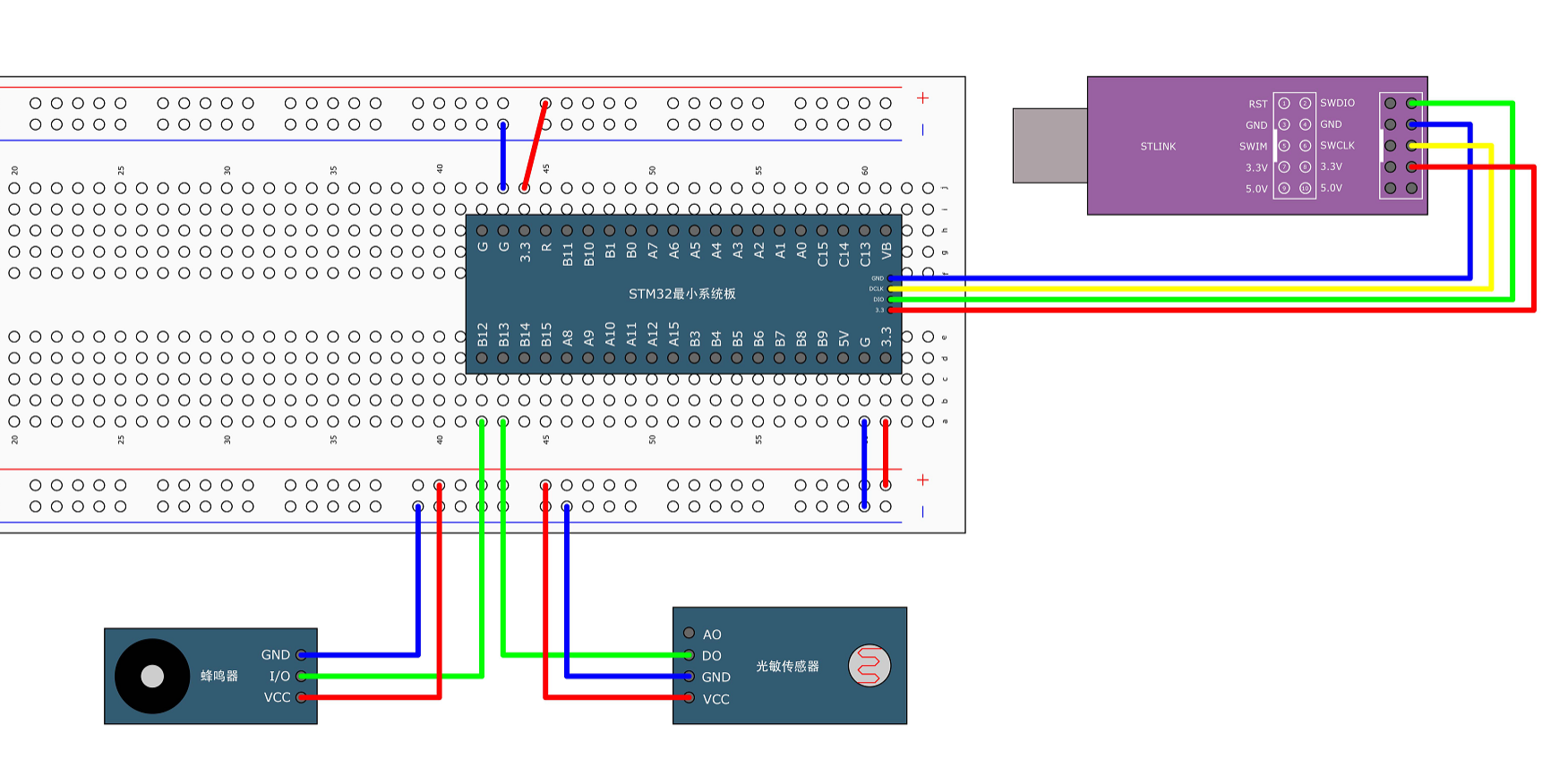

接线图：

光敏电阻+上拉电阻=亮输入低电平（0）反之输入1

光敏电阻+下拉电阻=暗输入低电平（0）反之输入1

封装步骤与按键和LED相似

主函数代码：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Buzzer.h"
#include "LightSensor.h"
​
int main(void)
{
    Buzzer_Init();
    LightSensor_Init();

    while (1)
    {
        if (LightSensor_Get() == 0)
        {
            Buzzer_ON();
        }
        else
        {
            Buzzer_OFF();
        }
    }
}
​

四、OLED

4.1 调试方式

串口调试：通过串口通信，将调试信息发送到电脑端，电脑使用串口助手显示调试信息

显示屏调试：直接将显示屏连接到单片机，将调试信息打印在显示屏上

Keil调试模式：借助Keil软件的调试模式，可使用单步运行、设置断点、查看寄存器及变量等功能

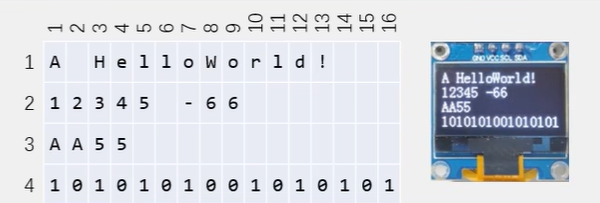

4.2 OLED简介

OLED：有机发光二极管

OLED显示屏：性能优异的新型显示屏，具有功耗低、响应速度快、宽视角、轻薄柔韧等特点

供电：3~5V，通信协议：I2C/SPI，分辨率：128*64

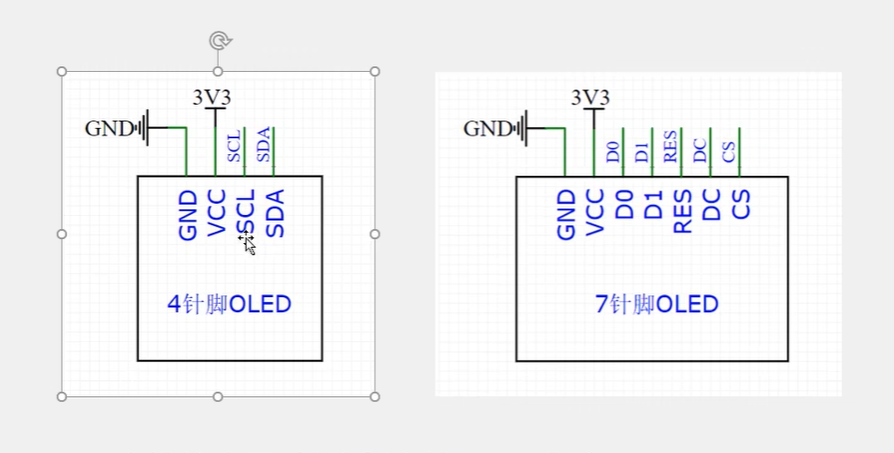

4.3 硬件电路

4针脚：SDL、SDA：I2C通信协议引脚

7针脚：D0~Cs：SPI通信协议的引脚
