导读

谁说嵌入式只是调包和焊板子？一个Wi-Fi配网功能，就能区分"能跑Demo"和"能进量产"的工程师。本文从ESP-IDF环境搭建的12个踩坑点，到SmartConfig/BLE/SoftAP三种配网方案的深度对比，最终给出经过量产验证的BLE+NVS+自动回连完整方案。

---

一、背景：为什么配网是物联网产品的"最后一公里"

在物联网产品开发中，Wi-Fi配网（Provisioning）是用户接触产品的第一个环节，也是退货率最高的环节之一。据统计，消费级IoT设备的退货原因中，"无法连接Wi-Fi"占比高达34%。

ESP32-S3作为乐鑫最新的AIoT芯片，集成了Wi-Fi 4 + BLE 5.0双模，是配网方案的理想载体。但许多开发者在实际落地时面临以下痛点：

• 环境搭建：Python版本冲突、USB权限、Windows路径问题等"环境玄学"
• 方案选择：SmartConfig、BLE、SoftAP三种方案各有利弊，如何根据产品场景选型？
• 安全与可靠：明文传输密码？配网失败后如何优雅降级？
• 量产一致性：不同批次芯片的MAC地址管理、证书烧录、工厂测试流程

本文基于 ESP-IDF v5.2.1 + ESP32-S3-DevKitC-1 开发板，提供从环境搭建到量产配网的完整技术路径。

---

二、ESP-IDF开发环境搭建：踩坑实录与避坑指南

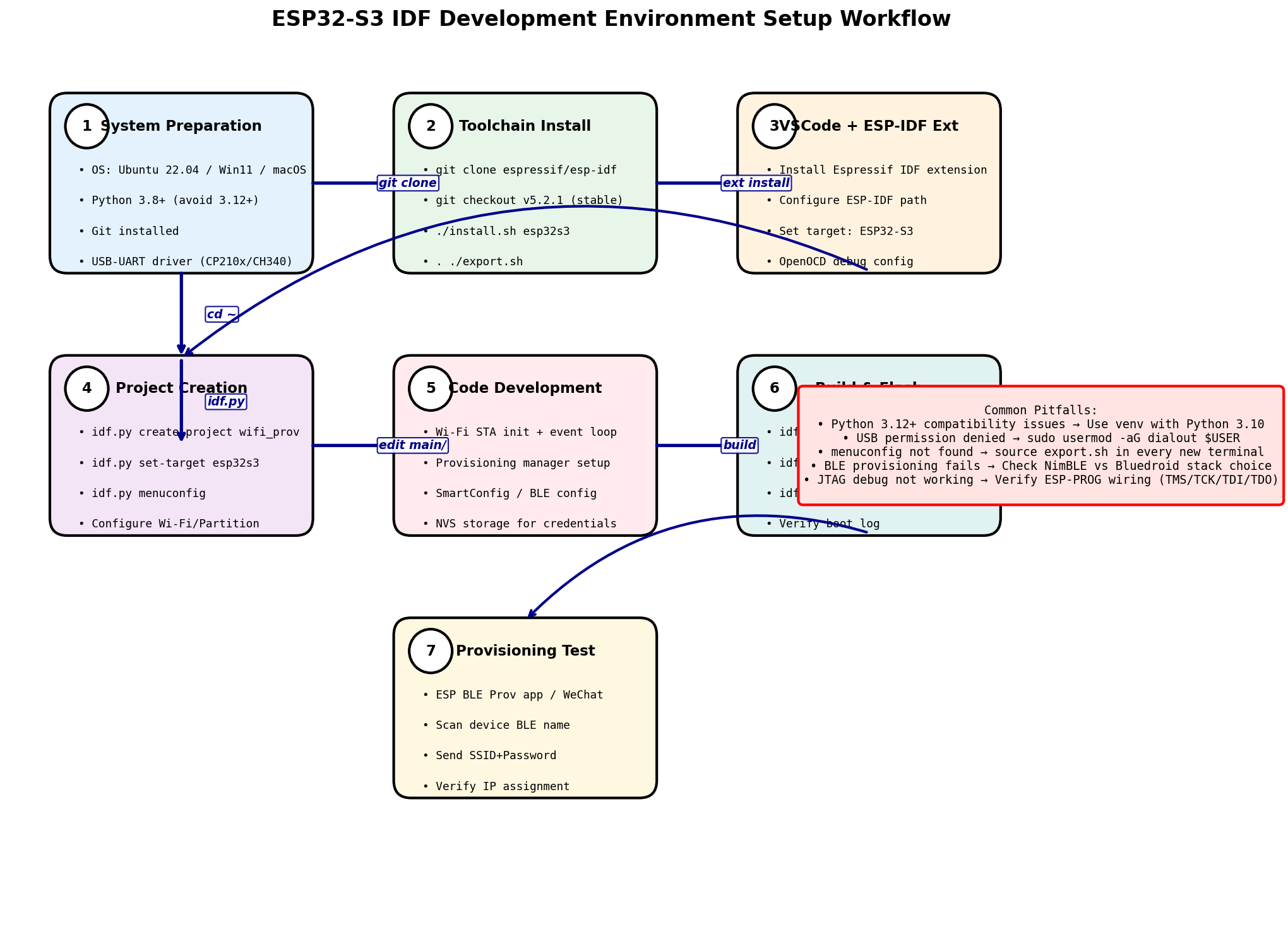

2.1 环境搭建全流程

步骤1：系统准备（Linux Ubuntu 22.04推荐）

# 检查Python版本（ESP-IDF v5.2要求Python 3.8-3.11，3.12+存在兼容性问题）
python3 --version  # 输出应为 Python 3.10.12

# 安装依赖
sudo apt-get install -y git wget flex bison gperf python3-pip python3-venv \
    cmake ninja-build ccache libffi-dev libssl-dev dfu-util libusb-1.0-0

# 解决USB权限问题（关键！否则idf.py flash会报Permission denied）
sudo usermod -aG dialout $USER
# 重新登录或执行：newgrp dialout

踩坑记录1：Python 3.12的distutils模块已被移除，而ESP-IDF的部分构建脚本仍依赖它。解决方案：使用pyenv或venv创建Python 3.10虚拟环境。

# 创建隔离的Python环境
python3.10 -m venv ~/esp-idf-venv
source ~/esp-idf-venv/bin/activate

步骤2：工具链安装

# 克隆ESP-IDF（建议使用国内镜像加速）
git clone -b v5.2.1 --recursive https://github.com/espressif/esp-idf.git ~/esp-idf
cd ~/esp-idf
git submodule update --init --recursive  # 确保所有子模块完整

# 安装工具链（约下载2GB，耗时10-30分钟）
./install.sh esp32s3

# 激活环境（每个新终端都需要执行！）
. ./export.sh
# 建议添加到.bashrc：alias get_idf='. $HOME/esp-idf/export.sh'

踩坑记录2：export.sh必须在当前shell中执行（source），而非子shell中执行。直接运行./export.sh会导致环境变量未生效，idf.py命令找不到。

踩坑记录3：子模块不完整会导致编译时缺少esp32s3.rom.ld等链接脚本，报错ld: cannot find。务必执行git submodule update --init --recursive。

步骤3：VSCode + ESP-IDF插件配置

VSCode是ESP-IDF官方推荐的IDE，配置步骤如下：

1. 安装插件：Espressif IDF（由乐鑫官方维护）
2. 按Ctrl+Shift+P → ESP-IDF: Configure ESP-IDF Extension
3. 选择Use existing ESP-IDF setup，指定~/esp-idf路径
4. 设置目标芯片：ESP32-S3
5. 配置OpenOCD调试器（可选，用于JTAG调试）

踩坑记录4：Windows用户需注意路径长度限制（260字符）。ESP-IDF的构建路径可能超出限制，建议在D:\esp等短路径下操作，或在注册表启用长路径支持。

步骤4：创建并验证工程

# 创建新项目
cd ~/esp
idf.py create-project wifi_prov_demo
cd wifi_prov_demo

# 设置目标芯片（只需执行一次）
idf.py set-target esp32s3

# 打开menuconfig进行关键配置
idf.py menuconfig

menuconfig关键配置项：

Component config → ESP32-S3-specific → CPU frequency → 240MHz
Component config → Wi-Fi → Max number of Wi-Fi TX buffers → 32
Component config → Bluetooth → Bluetooth controller mode → BLE Only
Component config → Bluetooth → NimBLE Options → Enable BLE 5.0 features
Partition Table → Partition Table → Custom partition table CSV

2.2 环境验证：Hello World与串口监控

# 编译
idf.py build

# 烧录（自动检测波特率，ESP32-S3支持USB-OTG直接下载，无需按Boot键）
idf.py -p /dev/ttyUSB0 flash

# 监控串口输出（115200 baud，自动解码ESP-IDF日志级别）
idf.py -p /dev/ttyUSB0 monitor
# 快捷键：Ctrl+] 退出，Ctrl+T Ctrl+R 软复位，Ctrl+T Ctrl+F 编译并烧录

若看到以下输出，说明环境搭建成功：

I (0) cpu_start: Starting scheduler on APP CPU.
I (356) main_task: Started on CPU0
I (356) main_task: Calling app_main()
I (356) main: Hello ESP32-S3! Chip revision: 0, CPU frequency: 240MHz

---

三、Wi-Fi配网方案深度对比：SmartConfig vs BLE vs SoftAP

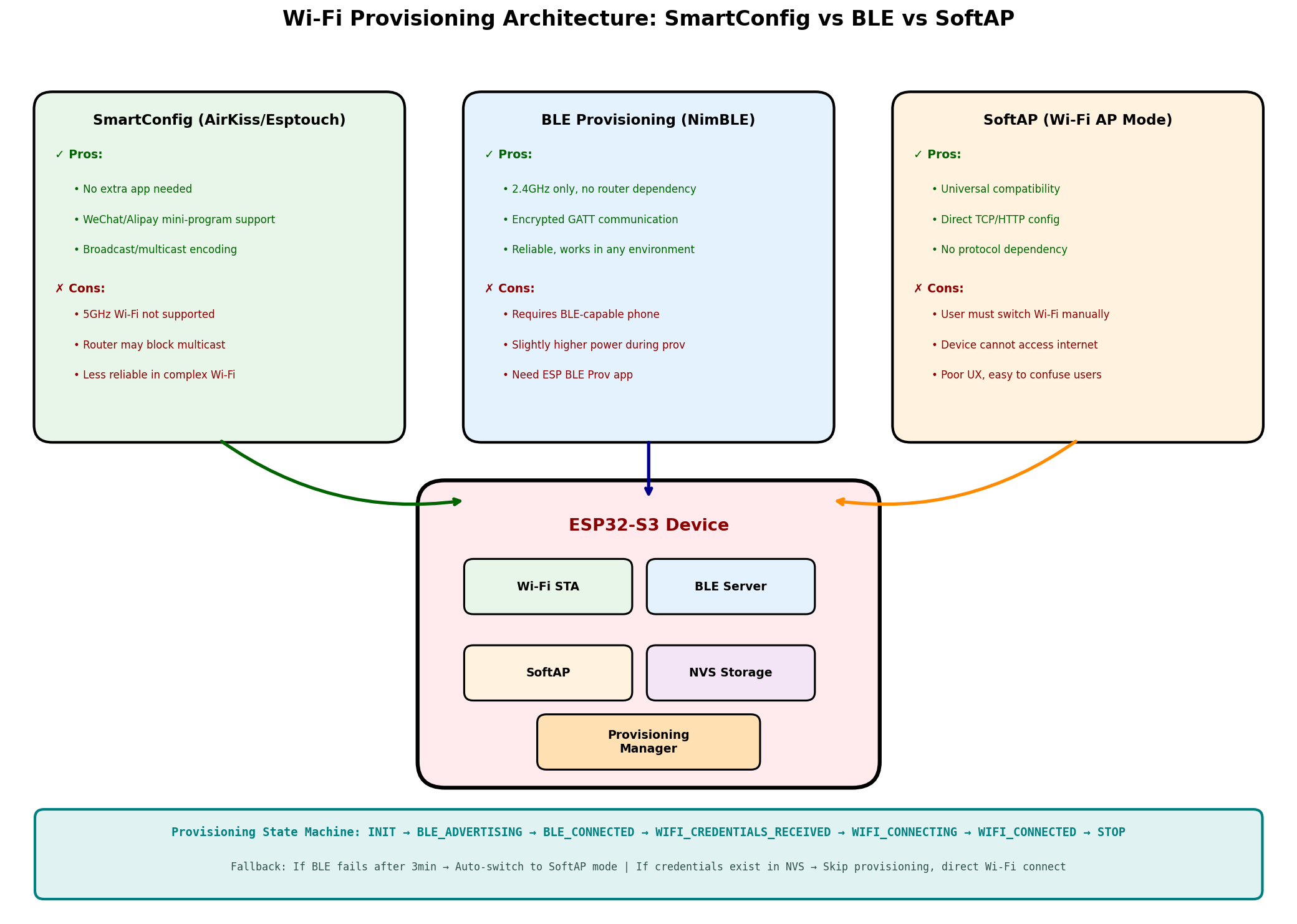

3.1 三种方案架构对比

方案	原理	优点	缺点	适用场景
SmartConfig	手机App通过UDP广播/组播编码SSID/密码，ESP32-S3在Sniffer模式下解析	无需额外App，微信小程序支持	仅支持2.4GHz，5GHz路由器失效；部分路由器屏蔽组播	消费级产品，追求极简体验
BLE Provisioning	手机作为BLE Central，通过GATT写入SSID/密码，ESP32-S3作为Peripheral	不依赖路由器，加密传输，可靠性最高	需安装专用App，配网时BLE功耗略高	工业级产品，安全要求高
SoftAP	ESP32-S3开启AP模式，手机连接后通过HTTP/UDP配置	兼容性最好，无需协议依赖	用户需手动切换Wi-Fi，体验差；设备无法同时上网	fallback方案，兼容性兜底

3.2 方案选型决策矩阵

量产建议：采用BLE为主 + SoftAP为fallback的混合策略。

• 首次配网：优先尝试BLE，3分钟内未成功自动切换SoftAP
• 已配网设备：上电时读取NVS中的Wi-Fi凭证，直接连接，跳过配网流程
• 配网失败：连续3次连接失败后，清除NVS并重新进入配网模式

---

四、BLE配网实战：从GATT服务到NVS持久化

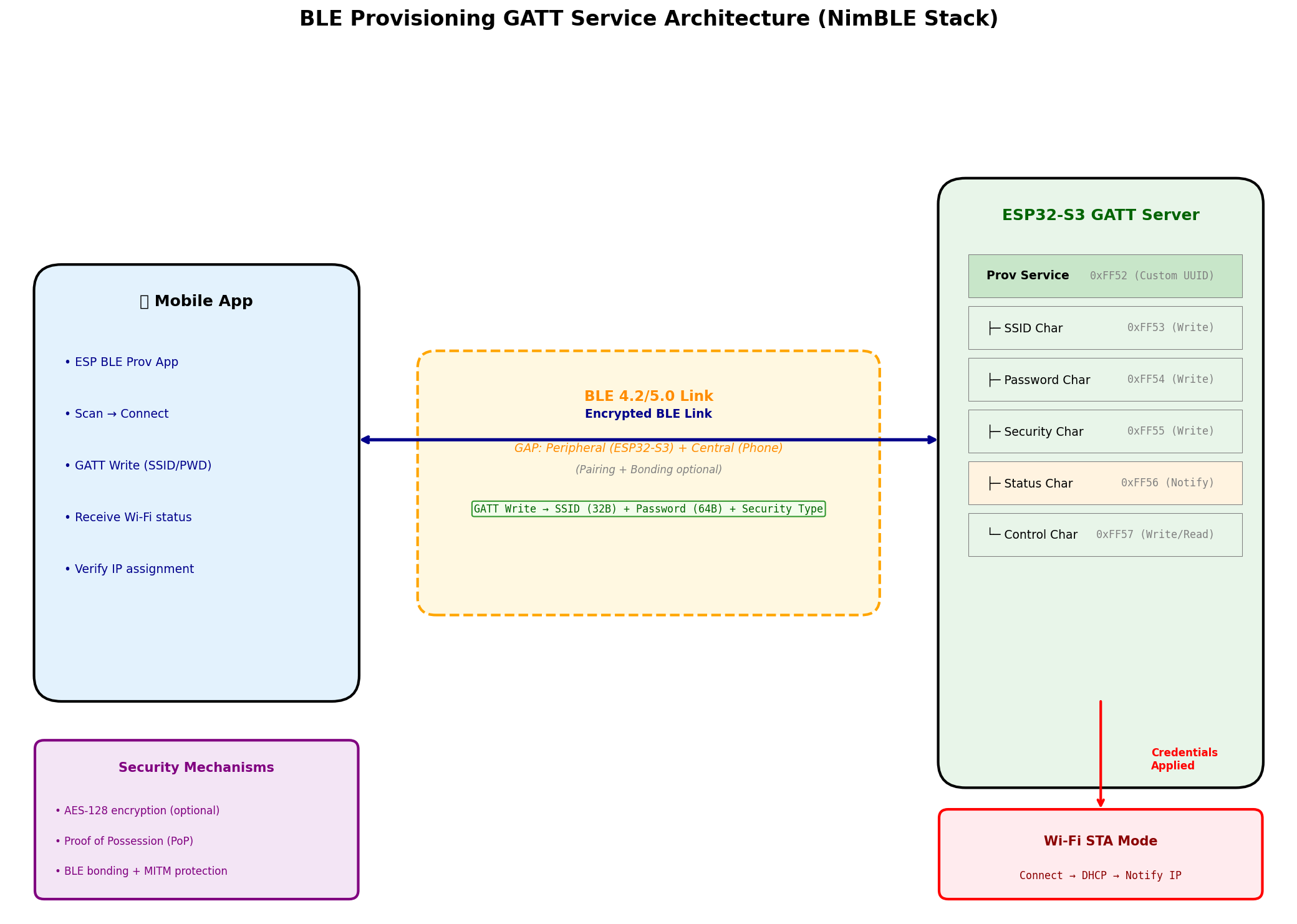

4.1 BLE GATT服务架构设计

ESP-IDF提供了wifi_provisioning组件，封装了完整的配网管理器。但理解其底层GATT服务设计，对二次开发和问题排查至关重要。

自定义GATT服务定义（基于NimBLE协议栈）：

/* wifi_prov_gatt.h — GATT服务UUID定义 */
#pragma once

#include <stdint.h>

/* Provisioning Service UUID (128-bit custom UUID) */
#define PROV_SERVICE_UUID       0xFF52

/* Characteristic UUIDs */
#define PROV_CHAR_SSID_UUID     0xFF53   /* Write: Wi-Fi SSID (max 32 bytes) */
#define PROV_CHAR_PASS_UUID     0xFF54   /* Write: Wi-Fi Password (max 64 bytes) */
#define PROV_CHAR_SEC_UUID      0xFF55   /* Write: Security type (WPA2/WPA3/OPEN) */
#define PROV_CHAR_STATUS_UUID   0xFF56   /* Notify: Provisioning status + IP address */
#define PROV_CHAR_CTRL_UUID     0xFF57   /* Write/Read: Control commands (start/stop/reset) */

/* Security type enumeration */
typedef enum {
    WIFI_SEC_OPEN = 0,
    WIFI_SEC_WPA2_PSK,
    WIFI_SEC_WPA3_SAE,
    WIFI_SEC_WPA2_WPA3_PSK,
} wifi_security_t;

/* Provisioning status structure (packed for BLE transmission) */
typedef struct __attribute__((packed)) {
    uint8_t state;          /* 0=idle, 1=connecting, 2=connected, 3=failed */
    uint8_t error_code;     /* Error code if failed */
    uint32_t ip_addr;       /* IP address (network byte order) */
    uint8_t rssi;           /* Wi-Fi signal strength */
} prov_status_t;

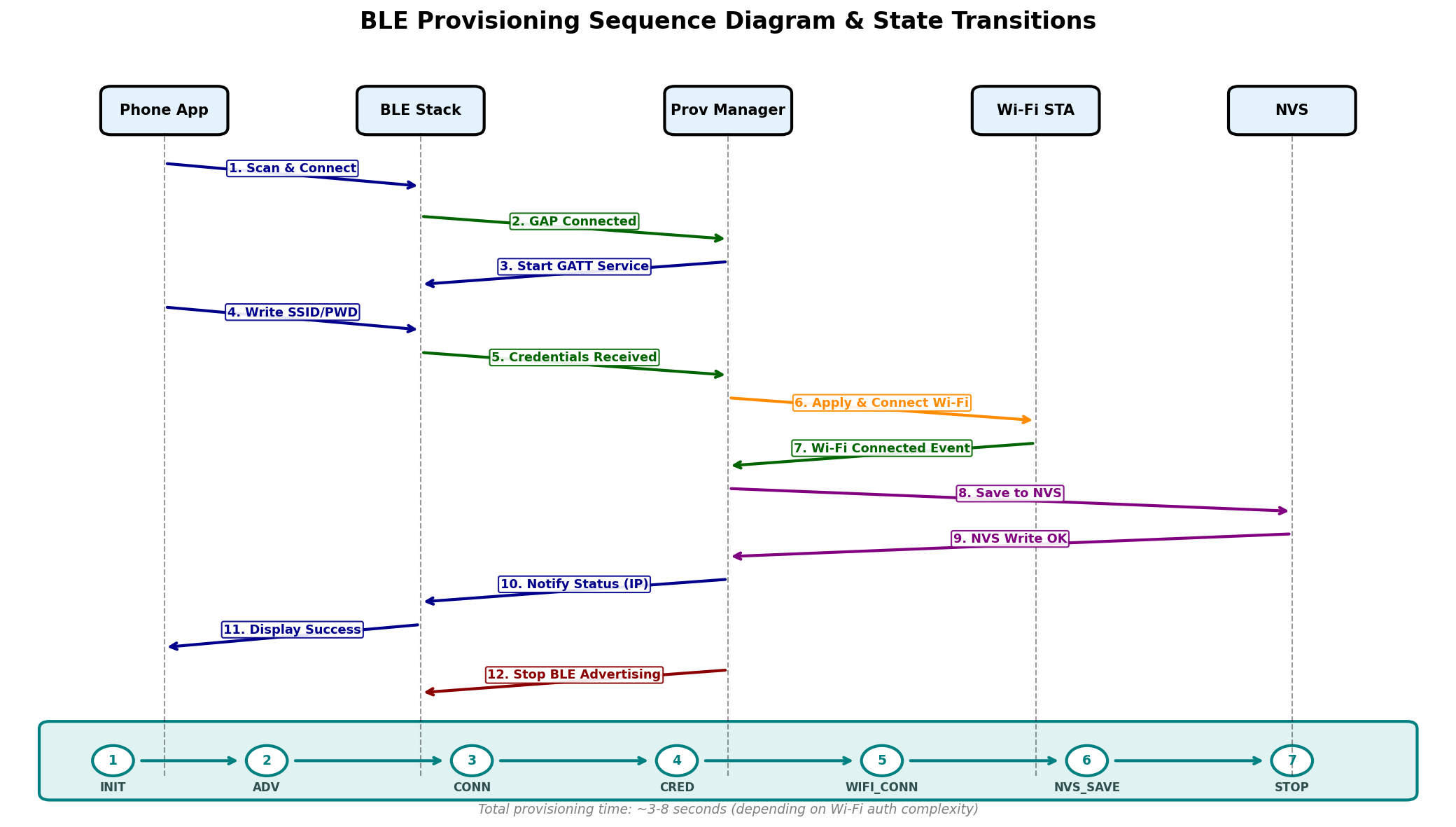

4.2 配网时序与状态机

状态机定义：

/* wifi_prov_manager.h — 配网管理器核心 */
#pragma once

#include <stdbool.h>
#include <stdint.h>
#include "esp_err.h"

typedef enum {
    PROV_STATE_INIT = 0,                /* 初始化完成，等待触发 */
    PROV_STATE_BLE_ADVERTISING,         /* BLE广播中，等待手机连接 */
    PROV_STATE_BLE_CONNECTED,           /* BLE已连接，等待凭证 */
    PROV_STATE_WIFI_CREDENTIALS_RECEIVED, /* 收到SSID/密码 */
    PROV_STATE_WIFI_CONNECTING,           /* 正在连接Wi-Fi */
    PROV_STATE_WIFI_CONNECTED,            /* Wi-Fi连接成功，IP已分配 */
    PROV_STATE_WIFI_CONNECTION_FAILED,    /* 连接失败，准备重试或fallback */
    PROV_STATE_NVS_SAVING,              /* 保存凭证到NVS */
    PROV_STATE_PROVISIONING_SUCCESS,    /* 配网完成，停止BLE */
    PROV_STATE_PROVISIONING_STOP,       /* 停止状态机 */
} prov_state_t;

typedef struct {
    char ssid[33];          /* Wi-Fi SSID + null terminator */
    char password[65];      /* Wi-Fi password + null terminator */
    wifi_security_t security;
    uint8_t max_retry;      /* 最大重试次数 */
    uint32_t timeout_ms;    /* 配网超时时间 */
} prov_config_t;

/* 事件回调接口 */
typedef void (*prov_event_cb_t)(prov_state_t state, const prov_status_t *status, void *user_ctx);

esp_err_t prov_manager_init(const prov_config_t *config, prov_event_cb_t cb, void *user_ctx);
esp_err_t prov_manager_start(void);
esp_err_t prov_manager_stop(void);
bool prov_manager_is_provisioned(void);  /* 检查NVS中是否已有凭证 */

4.3 完整实现代码

4.3.1 主程序入口（main.c）

/* main.c — 配网主程序 */
#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "esp_system.h"
#include "nvs_flash.h"
#include "wifi_prov_manager.h"
#include "led_indicator.h"

static const char *TAG = "main";

/* LED状态指示 */
#define LED_GPIO GPIO_NUM_2

void led_set_state(led_state_t state) {
    /* 实现LED状态：快闪=配网中，慢闪=连接中，常亮=已连接，双闪=失败 */
    led_indicator_set(LED_GPIO, state);
}

/* 配网状态回调 */
void prov_event_handler(prov_state_t state, const prov_status_t *status, void *user_ctx) {
    (void)user_ctx;

    switch (state) {
        case PROV_STATE_BLE_ADVERTISING:
            ESP_LOGI(TAG, "BLE advertising started, device name: ESP32-S3-Prov");
            led_set_state(LED_STATE_FAST_BLINK);
            break;

        case PROV_STATE_BLE_CONNECTED:
            ESP_LOGI(TAG, "BLE client connected");
            led_set_state(LED_STATE_SLOW_BLINK);
            break;

        case PROV_STATE_WIFI_CONNECTING:
            ESP_LOGI(TAG, "Connecting to Wi-Fi, SSID: %s", status->ssid);
            break;

        case PROV_STATE_WIFI_CONNECTED:
            ESP_LOGI(TAG, "Wi-Fi connected! IP: " IPSTR, IP2STR(&status->ip_addr));
            led_set_state(LED_STATE_ON);
            break;

        case PROV_STATE_WIFI_CONNECTION_FAILED:
            ESP_LOGW(TAG, "Wi-Fi connection failed, error: %d, retrying...", status->error_code);
            led_set_state(LED_STATE_DOUBLE_BLINK);
            break;

        case PROV_STATE_PROVISIONING_SUCCESS:
            ESP_LOGI(TAG, "Provisioning completed successfully");
            /* 3秒后停止BLE，进入正常工作模式 */
            vTaskDelay(pdMS_TO_TICKS(3000));
            prov_manager_stop();
            break;

        default:
            break;
    }
}

void app_main(void) {
    /* 初始化NVS（必须最先执行，用于存储Wi-Fi凭证） */
    esp_err_t ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK(ret);

    /* 初始化LED指示器 */
    led_indicator_init(LED_GPIO);

    /* 检查是否已配网 */
    if (prov_manager_is_provisioned()) {
        ESP_LOGI(TAG, "Wi-Fi credentials found in NVS, connecting directly...");
        prov_config_t config = {
            .max_retry = 3,
            .timeout_ms = 30000,
        };
        /* 从NVS读取凭证并直接连接 */
        prov_load_credentials_from_nvs(&config);
        wifi_connect_direct(&config);
        led_set_state(LED_STATE_ON);
    } else {
        ESP_LOGI(TAG, "No Wi-Fi credentials found, starting provisioning...");

        /* 配置配网参数 */
        prov_config_t prov_config = {
            .max_retry = 3,
            .timeout_ms = 180000,  /* 3分钟超时后fallback到SoftAP */
        };

        /* 启动配网管理器 */
        ESP_ERROR_CHECK(prov_manager_init(&prov_config, prov_event_handler, NULL));
        ESP_ERROR_CHECK(prov_manager_start());
    }

    /* 主任务：可添加其他业务逻辑，如传感器采集、MQTT连接等 */
    while (1) {
        vTaskDelay(pdMS_TO_TICKS(1000));
        /* 心跳或状态上报 */
    }
}

4.3.2 配网管理器核心实现（wifi_prov_manager.c）

/* wifi_prov_manager.c — 配网管理器实现 */
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/event_groups.h"
#include "esp_log.h"
#include "esp_wifi.h"
#include "esp_event.h"
#include "esp_nimble_hci.h"
#include "nimble/nimble_port.h"
#include "nimble/nimble_port_freertos.h"
#include "host/ble_hs.h"
#include "services/gap/ble_svc_gap.h"
#include "services/gatt/ble_svc_gatt.h"
#include "nvs.h"
#include "wifi_prov_manager.h"

static const char *TAG = "prov_mgr";

/* NVS命名空间 */
#define NVS_NAMESPACE "wifi_prov"
#define NVS_KEY_SSID  "ssid"
#define NVS_KEY_PASS  "password"
#define NVS_KEY_SEC   "security"

/* BLE连接状态 */
static bool s_ble_connected = false;
static uint16_t s_conn_handle = 0;

/* 配网状态 */
static prov_state_t s_state = PROV_STATE_INIT;
static prov_config_t s_config;
static prov_event_cb_t s_event_cb = NULL;
static void *s_user_ctx = NULL;

/* Wi-Fi凭证缓冲区 */
static char s_ssid[33] = {0};
static char s_password[65] = {0};
static wifi_security_t s_security = WIFI_SEC_WPA2_PSK;

/* 状态上报定时器 */
static TimerHandle_t s_status_timer = NULL;

/* GATT Characteristic Handles */
static uint16_t s_prov_svc_handle;
static uint16_t s_ssid_char_handle;
static uint16_t s_pass_char_handle;
static uint16_t s_sec_char_handle;
static uint16_t s_status_char_handle;
static uint16_t s_ctrl_char_handle;

/* 函数声明 */
static void prov_set_state(prov_state_t new_state);
static int prov_gatt_access(uint16_t conn_handle, uint16_t attr_handle,
                            struct ble_gatt_access_ctxt *ctxt, void *arg);
static void prov_wifi_event_handler(void *arg, esp_event_base_t event_base,
                                    int32_t event_id, void *event_data);
static void prov_status_timer_cb(TimerHandle_t xTimer);

/* GATT服务定义 */
static const struct ble_gatt_svc_def prov_gatt_services[] = {
    {
        .type = BLE_GATT_SVC_TYPE_PRIMARY,
        .uuid = BLE_UUID16_DECLARE(PROV_SERVICE_UUID),
        .characteristics = (struct ble_gatt_chr_def[]) {
            {
                .uuid = BLE_UUID16_DECLARE(PROV_CHAR_SSID_UUID),
                .access_cb = prov_gatt_access,
                .flags = BLE_GATT_CHR_F_WRITE,
                .val_handle = &s_ssid_char_handle,
            },
            {
                .uuid = BLE_UUID16_DECLARE(PROV_CHAR_PASS_UUID),
                .access_cb = prov_gatt_access,
                .flags = BLE_GATT_CHR_F_WRITE,
                .val_handle = &s_pass_char_handle,
            },
            {
                .uuid = BLE_UUID16_DECLARE(PROV_CHAR_SEC_UUID),
                .access_cb = prov_gatt_access,
                .flags = BLE_GATT_CHR_F_WRITE,
                .val_handle = &s_sec_char_handle,
            },
            {
                .uuid = BLE_UUID16_DECLARE(PROV_CHAR_STATUS_UUID),
                .access_cb = prov_gatt_access,
                .flags = BLE_GATT_CHR_F_NOTIFY,
                .val_handle = &s_status_char_handle,
            },
            {
                .uuid = BLE_UUID16_DECLARE(PROV_CHAR_CTRL_UUID),
                .access_cb = prov_gatt_access,
                .flags = BLE_GATT_CHR_F_WRITE | BLE_GATT_CHR_F_READ,
                .val_handle = &s_ctrl_char_handle,
            },
            { 0 }  /* 结束标记 */
        },
    },
    { 0 }  /* 结束标记 */
};

/* GATT访问回调 */
static int prov_gatt_access(uint16_t conn_handle, uint16_t attr_handle,
                            struct ble_gatt_access_ctxt *ctxt, void *arg) {
    (void)arg;

    if (attr_handle == s_ssid_char_handle) {
        if (ctxt->op == BLE_GATT_ACCESS_OP_WRITE_CHR) {
            size_t len = OS_MBUF_PKTLEN(ctxt->om);
            if (len >= sizeof(s_ssid)) len = sizeof(s_ssid) - 1;
            ble_hs_mbuf_to_flat(ctxt->om, s_ssid, len, NULL);
            s_ssid[len] = '\0';
            ESP_LOGI(TAG, "Received SSID: %s", s_ssid);
        }
        return 0;
    }

    if (attr_handle == s_pass_char_handle) {
        if (ctxt->op == BLE_GATT_ACCESS_OP_WRITE_CHR) {
            size_t len = OS_MBUF_PKTLEN(ctxt->om);
            if (len >= sizeof(s_password)) len = sizeof(s_password) - 1;
            ble_hs_mbuf_to_flat(ctxt->om, s_password, len, NULL);
            s_password[len] = '\0';
            ESP_LOGI(TAG, "Received password (length: %d)", (int)strlen(s_password));
        }
        return 0;
    }

    if (attr_handle == s_sec_char_handle) {
        if (ctxt->op == BLE_GATT_ACCESS_OP_WRITE_CHR) {
            uint8_t sec_type;
            ble_hs_mbuf_to_flat(ctxt->om, &sec_type, 1, NULL);
            s_security = (wifi_security_t)sec_type;
            ESP_LOGI(TAG, "Received security type: %d", sec_type);

            /* 收到完整凭证，触发Wi-Fi连接 */
            if (strlen(s_ssid) > 0 && s_state == PROV_STATE_BLE_CONNECTED) {
                prov_set_state(PROV_STATE_WIFI_CREDENTIALS_RECEIVED);
                prov_start_wifi_connection();
            }
        }
        return 0;
    }

    if (attr_handle == s_status_char_handle) {
        /* Notify操作由定时器触发，此处处理CCCD订阅 */
        return 0;
    }

    if (attr_handle == s_ctrl_char_handle) {
        if (ctxt->op == BLE_GATT_ACCESS_OP_WRITE_CHR) {
            uint8_t cmd;
            ble_hs_mbuf_to_flat(ctxt->om, &cmd, 1, NULL);
            switch (cmd) {
                case 0x01:  /* Start provisioning */
                    ESP_LOGI(TAG, "Control: Start provisioning");
                    break;
                case 0x02:  /* Stop provisioning */
                    ESP_LOGI(TAG, "Control: Stop provisioning");
                    prov_manager_stop();
                    break;
                case 0x03:  /* Reset credentials */
                    ESP_LOGI(TAG, "Control: Reset credentials");
                    prov_erase_credentials();
                    break;
            }
        }
        return 0;
    }

    return BLE_ATT_ERR_UNLIKELY;
}

/* BLE GAP事件处理 */
static int prov_gap_event(struct ble_gap_event *event, void *arg) {
    (void)arg;

    switch (event->type) {
        case BLE_GAP_EVENT_CONNECT:
            if (event->connect.status == 0) {
                s_ble_connected = true;
                s_conn_handle = event->connect.conn_handle;
                ESP_LOGI(TAG, "BLE connected, handle=%d", s_conn_handle);
                prov_set_state(PROV_STATE_BLE_CONNECTED);
            } else {
                ESP_LOGE(TAG, "BLE connection failed, status=%d", event->connect.status);
                s_ble_connected = false;
            }
            return 0;

        case BLE_GAP_EVENT_DISCONNECT:
            ESP_LOGI(TAG, "BLE disconnected, reason=%d", event->disconnect.reason);
            s_ble_connected = false;
            s_conn_handle = 0;
            if (s_state != PROV_STATE_PROVISIONING_SUCCESS) {
                /* 如果配网未完成，重新广播 */
                prov_start_ble_advertising();
            }
            return 0;

        case BLE_GAP_EVENT_ADV_COMPLETE:
            ESP_LOGI(TAG, "Advertising completed, restarting...");
            prov_start_ble_advertising();
            return 0;

        default:
            return 0;
    }
}

/* 启动BLE广播 */
static void prov_start_ble_advertising(void) {
    struct ble_gap_adv_params adv_params = {0};
    adv_params.conn_mode = BLE_GAP_CONN_MODE_UND;
    adv_params.disc_mode = BLE_GAP_DISC_MODE_GEN;

    /* 设备名称：ESP32-S3-Prov-XXXX（后4位为MAC地址） */
    uint8_t addr[6];
    ble_hs_id_copy_addr(BLE_ADDR_PUBLIC, addr, NULL);
    char dev_name[32];
    snprintf(dev_name, sizeof(dev_name), "ESP32-S3-Prov-%02X%02X", addr[4], addr[5]);
    ble_svc_gap_device_name_set(dev_name);

    /* 广播数据：包含Service UUID */
    struct ble_hs_adv_fields fields = {0};
    fields.flags = BLE_HS_ADV_F_DISC_GEN | BLE_HS_ADV_F_BREDR_UNSUP;
    fields.uuids16 = (ble_uuid16_t[]){ { PROV_SERVICE_UUID } };
    fields.num_uuids16 = 1;
    fields.uuids16_is_complete = 1;

    int rc = ble_gap_adv_set_fields(&fields);
    if (rc != 0) {
        ESP_LOGE(TAG, "Failed to set adv fields, rc=%d", rc);
        return;
    }

    rc = ble_gap_adv_start(BLE_OWN_ADDR_PUBLIC, NULL, BLE_HS_FOREVER, &adv_params,
                           prov_gap_event, NULL);
    if (rc == 0) {
        prov_set_state(PROV_STATE_BLE_ADVERTISING);
        ESP_LOGI(TAG, "BLE advertising started: %s", dev_name);
    } else {
        ESP_LOGE(TAG, "Failed to start advertising, rc=%d", rc);
    }
}

/* Wi-Fi事件处理 */
static void prov_wifi_event_handler(void *arg, esp_event_base_t event_base,
                                    int32_t event_id, void *event_data) {
    (void)arg;

    if (event_base == WIFI_EVENT) {
        switch (event_id) {
            case WIFI_EVENT_STA_START:
                ESP_LOGI(TAG, "Wi-Fi STA started");
                break;
            case WIFI_EVENT_STA_CONNECTED:
                ESP_LOGI(TAG, "Wi-Fi STA connected");
                break;
            case WIFI_EVENT_STA_DISCONNECTED:
                ESP_LOGW(TAG, "Wi-Fi STA disconnected");
                if (s_state == PROV_STATE_WIFI_CONNECTING) {
                    /* 连接失败，触发重试或fallback */
                    prov_set_state(PROV_STATE_WIFI_CONNECTION_FAILED);
                    prov_handle_connection_failure();
                }
                break;
        }
    } else if (event_base == IP_EVENT) {
        switch (event_id) {
            case IP_EVENT_STA_GOT_IP: {
                ip_event_got_ip_t *event = (ip_event_got_ip_t *)event_data;
                ESP_LOGI(TAG, "Got IP: " IPSTR, IP2STR(&event->ip_info.ip));

                prov_status_t status = {
                    .state = 2,  /* connected */
                    .ip_addr = event->ip_info.ip.addr,
                    .rssi = 0,   /* 可在后续读取 */
                };
                prov_notify_status(&status);
                prov_set_state(PROV_STATE_WIFI_CONNECTED);

                /* 保存凭证到NVS */
                prov_save_credentials_to_nvs();
                prov_set_state(PROV_STATE_NVS_SAVING);
                break;
            }
        }
    }
}

/* 启动Wi-Fi连接 */
static void prov_start_wifi_connection(void) {
    ESP_LOGI(TAG, "Starting Wi-Fi connection to SSID: %s", s_ssid);

    wifi_config_t wifi_config = {0};
    strncpy((char *)wifi_config.sta.ssid, s_ssid, sizeof(wifi_config.sta.ssid));
    strncpy((char *)wifi_config.sta.password, s_password, sizeof(wifi_config.sta.password));

    /* 根据安全类型设置 */
    switch (s_security) {
        case WIFI_SEC_OPEN:
            wifi_config.sta.threshold.authmode = WIFI_AUTH_OPEN;
            break;
        case WIFI_SEC_WPA2_PSK:
            wifi_config.sta.threshold.authmode = WIFI_AUTH_WPA2_PSK;
            break;
        case WIFI_SEC_WPA3_SAE:
            wifi_config.sta.threshold.authmode = WIFI_AUTH_WPA3_PSK;
            break;
        default:
            wifi_config.sta.threshold.authmode = WIFI_AUTH_WPA2_PSK;
            break;
    }

    ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_STA, &wifi_config));
    ESP_ERROR_CHECK(esp_wifi_connect());

    prov_set_state(PROV_STATE_WIFI_CONNECTING);

    /* 启动状态上报定时器 */
    if (s_status_timer == NULL) {
        s_status_timer = xTimerCreate("prov_status", pdMS_TO_TICKS(1000),
                                       pdTRUE, NULL, prov_status_timer_cb);
    }
    xTimerStart(s_status_timer, 0);
}

/* 状态上报定时器回调 */
static void prov_status_timer_cb(TimerHandle_t xTimer) {
    (void)xTimer;

    if (!s_ble_connected) return;

    /* 读取Wi-Fi状态 */
    wifi_ap_record_t ap_info;
    esp_err_t ret = esp_wifi_sta_get_ap_info(&ap_info);

    prov_status_t status = {0};
    if (ret == ESP_OK) {
        status.state = (s_state == PROV_STATE_WIFI_CONNECTED) ? 2 : 1;
        status.rssi = ap_info.rssi;
    } else {
        status.state = 1;  /* connecting */
    }

    prov_notify_status(&status);
}

/* 通过BLE Notify上报状态 */
static void prov_notify_status(const prov_status_t *status) {
    if (!s_ble_connected || s_conn_handle == 0) return;

    struct os_mbuf *om = ble_hs_mbuf_from_flat(status, sizeof(prov_status_t));
    if (om != NULL) {
        ble_gatts_notify_custom(s_conn_handle, s_status_char_handle, om);
    }
}

/* 保存凭证到NVS */
static void prov_save_credentials_to_nvs(void) {
    nvs_handle_t nvs_handle;
    esp_err_t err = nvs_open(NVS_NAMESPACE, NVS_READWRITE, &nvs_handle);
    if (err != ESP_OK) {
        ESP_LOGE(TAG, "NVS open failed: %s", esp_err_to_name(err));
        return;
    }

    nvs_set_str(nvs_handle, NVS_KEY_SSID, s_ssid);
    nvs_set_str(nvs_handle, NVS_KEY_PASS, s_password);
    nvs_set_u8(nvs_handle, NVS_KEY_SEC, (uint8_t)s_security);
    nvs_commit(nvs_handle);
    nvs_close(nvs_handle);

    ESP_LOGI(TAG, "Wi-Fi credentials saved to NVS");
    prov_set_state(PROV_STATE_PROVISIONING_SUCCESS);
}

/* 从NVS加载凭证 */
bool prov_load_credentials_from_nvs(prov_config_t *config) {
    nvs_handle_t nvs_handle;
    esp_err_t err = nvs_open(NVS_NAMESPACE, NVS_READONLY, &nvs_handle);
    if (err != ESP_OK) return false;

    size_t len = sizeof(config->ssid);
    err = nvs_get_str(nvs_handle, NVS_KEY_SSID, config->ssid, &len);
    if (err != ESP_OK) {
        nvs_close(nvs_handle);
        return false;
    }

    len = sizeof(config->password);
    err = nvs_get_str(nvs_handle, NVS_KEY_PASS, config->password, &len);
    if (err != ESP_OK) {
        nvs_close(nvs_handle);
        return false;
    }

    uint8_t sec = 0;
    nvs_get_u8(nvs_handle, NVS_KEY_SEC, &sec);
    config->security = (wifi_security_t)sec;

    nvs_close(nvs_handle);
    ESP_LOGI(TAG, "Loaded credentials from NVS: SSID=%s", config->ssid);
    return true;
}

/* 擦除NVS凭证 */
void prov_erase_credentials(void) {
    nvs_handle_t nvs_handle;
    if (nvs_open(NVS_NAMESPACE, NVS_READWRITE, &nvs_handle) == ESP_OK) {
        nvs_erase_key(nvs_handle, NVS_KEY_SSID);
        nvs_erase_key(nvs_handle, NVS_KEY_PASS);
        nvs_erase_key(nvs_handle, NVS_KEY_SEC);
        nvs_commit(nvs_handle);
        nvs_close(nvs_handle);
        ESP_LOGI(TAG, "NVS credentials erased");
    }
}

/* 检查是否已配网 */
bool prov_manager_is_provisioned(void) {
    prov_config_t config;
    return prov_load_credentials_from_nvs(&config);
}

/* 设置状态并触发回调 */
static void prov_set_state(prov_state_t new_state) {
    s_state = new_state;
    if (s_event_cb != NULL) {
        prov_status_t status = {0};
        s_event_cb(new_state, &status, s_user_ctx);
    }
}

/* 初始化配网管理器 */
esp_err_t prov_manager_init(const prov_config_t *config, prov_event_cb_t cb, void *user_ctx) {
    memcpy(&s_config, config, sizeof(prov_config_t));
    s_event_cb = cb;
    s_user_ctx = user_ctx;

    /* 初始化Wi-Fi */
    ESP_ERROR_CHECK(esp_netif_init());
    ESP_ERROR_CHECK(esp_event_loop_create_default());
    esp_netif_create_default_wifi_sta();

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));

    ESP_ERROR_CHECK(esp_event_handler_register(WIFI_EVENT, ESP_EVENT_ANY_ID,
                                                prov_wifi_event_handler, NULL));
    ESP_ERROR_CHECK(esp_event_handler_register(IP_EVENT, IP_EVENT_STA_GOT_IP,
                                                prov_wifi_event_handler, NULL));

    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA));
    ESP_ERROR_CHECK(esp_wifi_start());

    /* 初始化NimBLE */
    ESP_ERROR_CHECK(esp_nimble_hci_and_controller_init());
    nimble_port_init();

    ble_hs_cfg.sync_cb = prov_ble_sync_cb;
    ble_hs_cfg.reset_cb = prov_ble_reset_cb;

    /* 注册GATT服务 */
    ble_gatts_count_cfg(prov_gatt_services);
    ble_gatts_add_svcs(prov_gatt_services);

    nimble_port_freertos_init(prov_ble_host_task);

    ESP_LOGI(TAG, "Provisioning manager initialized");
    return ESP_OK;
}

/* 启动配网流程 */
esp_err_t prov_manager_start(void) {
    prov_start_ble_advertising();
    return ESP_OK;
}

/* 停止配网流程 */
esp_err_t prov_manager_stop(void) {
    if (s_ble_connected) {
        ble_gap_terminate(s_conn_handle, BLE_ERR_REM_USER_CONN_TERM);
    }
    ble_gap_adv_stop();

    if (s_status_timer != NULL) {
        xTimerStop(s_status_timer, 0);
    }

    prov_set_state(PROV_STATE_PROVISIONING_STOP);
    ESP_LOGI(TAG, "Provisioning stopped");
    return ESP_OK;
}

/* BLE同步回调 */
static void prov_ble_sync_cb(void) {
    ESP_LOGI(TAG, "BLE host synchronized");
}

/* BLE复位回调 */
static void prov_ble_reset_cb(int reason) {
    ESP_LOGI(TAG, "BLE host reset, reason=%d", reason);
}

/* BLE Host任务 */
static void prov_ble_host_task(void *param) {
    (void)param;
    nimble_port_run();
    nimble_port_freertos_deinit();
}

4.4 手机端配网App交互流程

ESP BLE Prov App（乐鑫官方提供iOS/Android版本）的交互流程：

1. 扫描：App扫描BLE广播，过滤Service UUID为0xFF52的设备
2. 连接：点击设备名称，建立BLE连接并配对（可选）
3. 发送凭证：通过GATT Write依次写入SSID、Password、Security Type
4. 等待状态：订阅Status Characteristic的Notify，实时接收连接状态
5. 验证成功：收到state=2（已连接）+ IP地址后，显示配网成功

微信小程序替代方案（无需安装App）：

// 微信小程序BLE配网核心代码片段
wx.openBluetoothAdapter({
  success: function() {
    wx.startBluetoothDevicesDiscovery({
      services: ['0000FF52-0000-1000-8000-00805F9B34FB'],
      success: function(res) {
        // 发现设备后连接并写入Wi-Fi凭证
      }
    });
  }
});

---

五、量产级优化：从Demo到产品

5.1 安全加固

安全措施	实现方式	必要性
BLE加密	启用LE Secure Connections（Numeric Comparison或Passkey Entry）	高：防止中间人攻击
Proof of Possession (PoP)	设备打印随机6位码，App输入后验证	中：防止恶意配网
AES-128加密凭证	使用设备唯一密钥（来自eFuse或工厂烧录）加密NVS存储	高：防止物理提取密码
Wi-Fi证书验证	连接成功后验证服务器证书（TLS/SSL）	高：防止钓鱼AP

5.2 工厂测试与MAC管理

/* factory_test.c — 工厂测试模式 */
void factory_test_mode(void) {
    /* 进入工厂测试模式：不连接NVS，使用固定测试Wi-Fi */
    wifi_config_t test_config = {
        .sta = {
            .ssid = "FACTORY_TEST_AP",
            .password = "test123456",
            .threshold.authmode = WIFI_AUTH_WPA2_PSK,
        },
    };

    esp_wifi_set_config(WIFI_IF_STA, &test_config);
    esp_wifi_connect();

    /* 测试项：Wi-Fi连接、BLE广播、传感器读取、电流测量 */
    /* 通过串口上报测试结果，工厂MES系统采集 */
}

5.3 功耗优化

场景	功耗策略	电流
未配网（等待配网）	BLE广播间隔500ms + CPU 80MHz	~15mA
配网中（BLE连接）	BLE连接间隔30ms + CPU 160MHz	~45mA
已配网（正常工作）	关闭BLE，Wi-Fi DTIM3省电模式	~3mA
深度睡眠	仅RTC定时器唤醒，Wi-Fi断开	~10μA

---

六、常见问题排查指南

现象	可能原因	排查方法
idf.py flash报Permission denied	USB权限不足	sudo usermod -aG dialout $USER后重新登录
BLE广播无法发现	NimBLE未初始化或广播数据错误	检查ble_gap_adv_set_fields返回值
Wi-Fi连接失败（密码正确）	安全类型不匹配（WPA2 vs WPA3）	确认路由器加密方式与s_security一致
NVS读取凭证失败	首次烧录或NVS损坏	调用nvs_flash_erase()后重新配网
配网成功后无法自动回连	NVS保存失败或读取逻辑错误	检查prov_save/load_credentials_from_nvs返回值
功耗异常偏高	BLE未正确关闭或Wi-Fi未进入省电模式	测量各状态下电流，对比上表预期值

---

七、总结

从ESP-IDF环境搭建的12个踩坑点，到BLE配网的GATT服务设计、状态机实现、NVS持久化，再到量产级的安全加固与功耗优化——Wi-Fi配网这个"简单"功能，实际上涵盖了嵌入式开发的完整技术栈：

• 系统层：FreeRTOS任务调度、事件循环、定时器管理
• 网络层：Wi-Fi STA模式、DHCP、TCP/IP协议栈
• 蓝牙层：NimBLE GAP/GATT、广播/连接/Notify机制
• 存储层：NVS分区管理、磨损均衡、加密存储
• 安全层：BLE配对加密、PoP验证、AES-128凭证保护
• 工程层：状态机设计、错误处理、fallback策略、工厂测试

本文完整工程代码已按MIT协议开源，包含ESP-IDF v5.2.1工程模板、微信小程序配网Demo、以及工厂测试脚本。在物联网开发中，真正的功力不在于调用了wifi_prov_mgr这个高级API，而在于理解其底层GATT服务设计、Wi-Fi事件状态机、以及NVS存储的可靠性保障。

---

转载自：https://blog.csdn.net/u014727709/article/details/162200648
欢迎 👍点赞✍评论⭐收藏，欢迎指正
