项目研究背景

流体流量计量管控广泛应用于水务、化工、农业灌溉、小型供水设备等场景，传统机械式流量计量设备仅可完成流量数值统计，智能化管控能力薄弱。当前市面上常规流量监测设备普遍存在三大技术痛点：其一，数据可视化程度低，多数设备无本地屏幕实时展示瞬时、累计流量，需外接上位机查看数据，现场运维操作繁琐；其二，控制逻辑单一，仅支持基础流量采集，缺少流量超限自动断流、声光预警功能，无法实现自动化管控；其三，模式适配性差，难以兼顾自动管控、阈值自定义、手动调试三种工作场景，设备调试、检修流程复杂。随着嵌入式物联网技术普及，低成本 STM32 单片机、流量传感器、微型显示屏幕等硬件成本持续下降，嵌入式终端小型化、智能化成为行业发展主流趋势。依托嵌入式开发技术搭建集流量采集、本地显示、多模式控制、超限报警于一体的终端设备，能够弥补传统流量设备智能化不足的缺陷，可落地于家用供水、小型实验室流体管路、农业小型灌溉等轻量化场景，具备较强实际应用价值，因此开展基于 STM32 的流量智能监测控制系统研究具备现实必要性。

总体方案

一、硬件设备清单及选型说明

1. STM32F103C8T6 单片机开发板

   • 型号：STM32F103C8T6 最小系统板
   • 作用：整个系统核心主控单元，完成流量脉冲数据解析、按键信号采集、屏幕数据刷新、继电器与蜂鸣器驱动逻辑运算。
   • 选型理由：该芯片为本科嵌入式教学主流型号，外设资源丰富，具备定时器脉冲捕获、GPIO 通用输入输出功能，开发资料完善，开发难度适配本科生能力，成本低廉。
   • 架构逻辑：接收流量传感器脉冲信号、四路按键输入信号，运算后输出数据至 OLED 屏幕，根据流量阈值逻辑控制继电器、LED 指示灯、有源蜂鸣器。

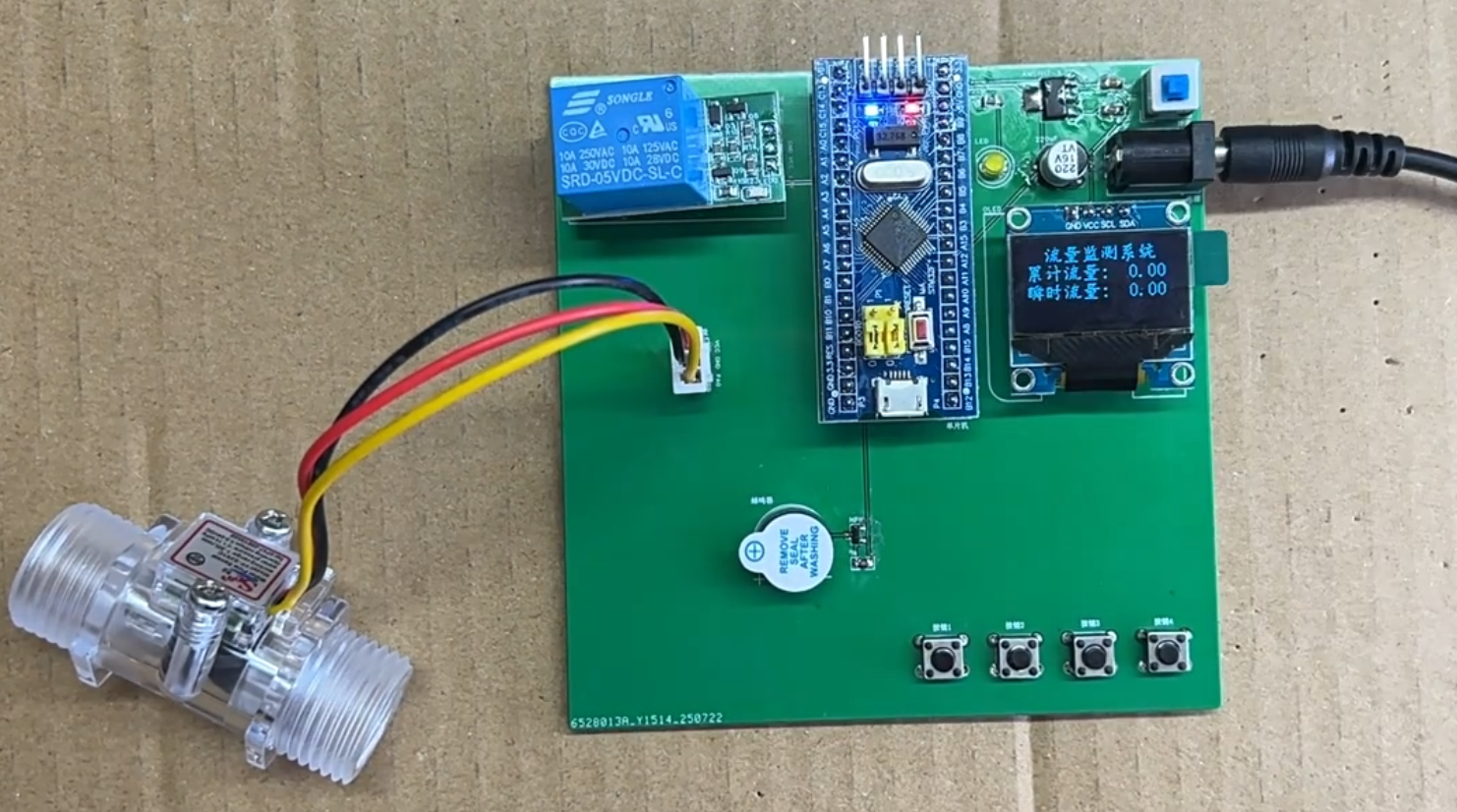

2. YF-S201C 水流量传感器

   • 型号：YF-S201C 霍尔流量传感器
   • 作用：实时采集管路流体流速，输出脉冲信号传输至单片机，换算瞬时流量与累计流量数值。
   • 选型理由：脉冲输出信号易被单片机定时器捕获，测量精度满足小型管路计量需求，安装便捷，适配液体流量监测场景。
   • 使用场景：串联至供水、灌溉小型管路中实时采集流体流量数据。

3. 0.96 寸 I2C OLED 显示屏

   • 型号：0.96 寸 I2C OLED 屏幕
   • 作用：本地可视化展示瞬时流量、累计流量、工作模式、流量上限阈值等核心参数。
   • 选型理由：I2C 通信占用单片机引脚少，屏幕自发光无需背光，低功耗，驱动代码开源成熟，适配嵌入式本地数据显示需求。

4. 四路独立轻触按键模块

   • 硬件构成：4 个独立轻触按键
   • 作用：实现模式切换、累计流量清零、阈值增减调控等人工交互操作。
   • 选型理由：独立按键电路逻辑简单，无需复杂矩阵扫描，代码编写难度低，满足系统全部交互操作需求。

5. 5V 继电器模块

   • 型号：5V 单路光耦隔离继电器
   • 作用：模拟管路流量切断开关，接收单片机控制信号实现通断。
   • 选型理由：光耦隔离可保护单片机主控电路，5V 电平与单片机 IO 输出电平匹配，可模拟流体管路电磁阀通断控制。

6. 有源蜂鸣器 + 红色 LED 指示灯

   • 型号：5V 有源蜂鸣器、直插红色 LED
   • 作用：流量超限场景下实现声光同步报警提示。
   • 选型理由：驱动逻辑简单，仅需 IO 口高低电平即可触发，低成本实现声光预警功能。

7. 配套供电电源

   • 规格：5V/2A 直流稳压电源
   • 作用：为单片机、传感器、屏幕、继电器、声光器件统一供电，保障硬件稳定运行。

二、整体硬件架构逻辑

以 STM32F103C8T6 单片机为核心主控，流量传感器采集脉冲流量数据传输至单片机定时器外设；四路按键作为人机交互输入设备接入单片机 GPIO 引脚；OLED 屏幕通过 I2C 总线接收单片机计算后的流量、模式数据完成本地显示；继电器、蜂鸣器、LED 灯作为执行器件，由单片机 GPIO 口输出电平信号驱动，整套硬件形成 “数据采集 - 运算处理 - 人机交互 - 逻辑执行” 闭环硬件链路。

核心功能

一、基础数据处理功能（核心底层功能）

1. 单片机数据处理功能

   • 实现效果：STM32F103C8T6 单片机捕获流量传感器脉冲信号，完成脉冲数值至瞬时流量、累计流量的换算，同时轮询读取四路按键输入信号，运算各类模式控制逻辑，输出驱动信号至显示、报警、继电器硬件。
   • 操作逻辑：设备上电后单片机持续循环执行数据采集、数值运算、外设驱动程序，不间断更新系统状态。
   • 核心作用：承担整套系统所有数据运算与硬件调度工作，是系统运行底层支撑。

二、流量采集与本地显示功能（基础采集功能）

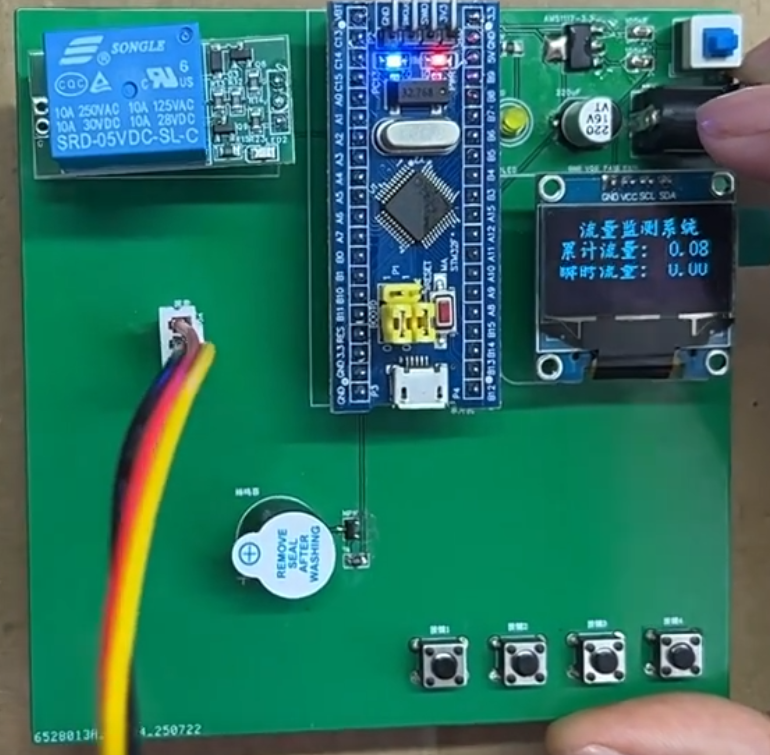

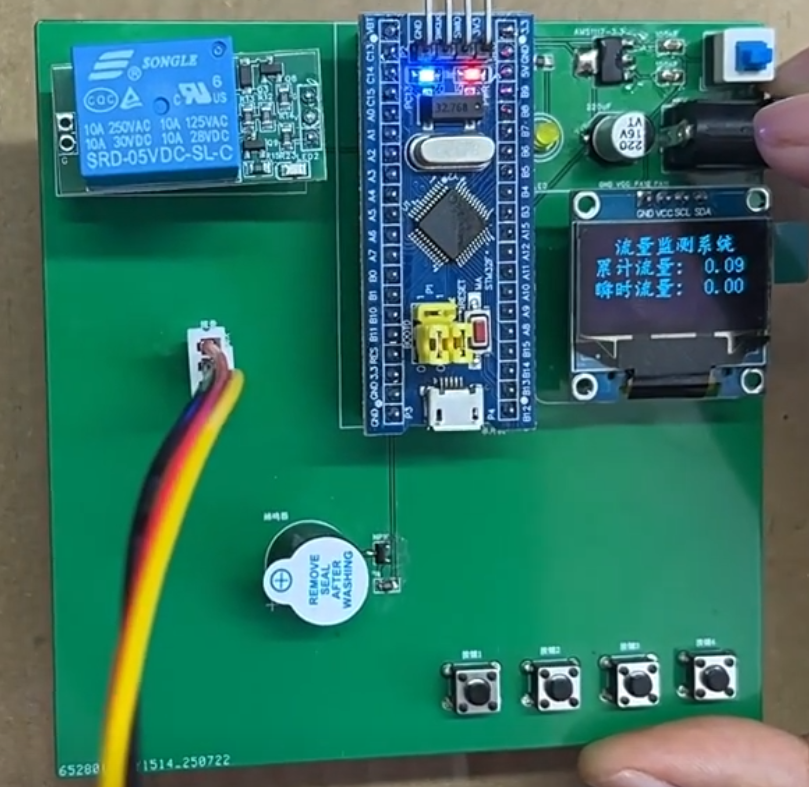

2. 流量检测与 OLED 屏幕显示功能

   • 实现效果：YF-S201C 传感器实时采集管路流体瞬时流量，单片机持续累加得到累计流量，两类数值实时刷新至 OLED 屏幕，同时同步展示当前系统工作模式、设定流量阈值。
   • 操作逻辑：流体流经传感器产生脉冲，单片机定时器捕获脉冲完成流量换算，每 200ms 刷新一次屏幕界面，实时更新流量数据。
   • 用户场景：运维人员可直接通过屏幕现场读取流量数据，无需外接电脑查看。

三、模式切换交互功能（人机交互核心功能）

3. 多工作模式切换功能（按键 1 控制）

   • 实现效果：单次按下按键 1，系统按顺序循环切换三种工作状态：自动模式→阈值设置模式→手动模式，屏幕同步更新当前工作模式标识。
   • 操作逻辑：每次按键 1 触发下降沿中断，系统状态标记变量自增取模切换模式，界面同步刷新对应模式操作提示。
   • 用户场景：根据设备使用需求切换管控模式，日常监测使用自动模式，参数调整使用阈值模式，设备检修使用手动模式。

四、自动管控与超限报警功能（自动控制核心功能）

4. 自动模式流量超限管控与声光报警功能

   • 实现效果：系统处于自动模式时，实时比对累计流量与预设流量上限；累计流量超过阈值时，单片机控制继电器吸合模拟切断管路流量，同时 LED 灯常亮、蜂鸣器持续鸣响实现声光报警；按下按键 2 可一键清空累计流量数值，报警信号同步解除。
   • 操作逻辑：自动模式下持续对比流量数值，超限立即触发执行器件动作；按键 2 按下触发清零逻辑，累计流量重置为 0，报警、继电器同步复位。
   • 用户场景：无人值守场景下自动限制流体总流量，流量超标自动断流提醒，完成管路使用后一键重置流量统计。

五、阈值参数自定义功能（参数配置辅助功能）

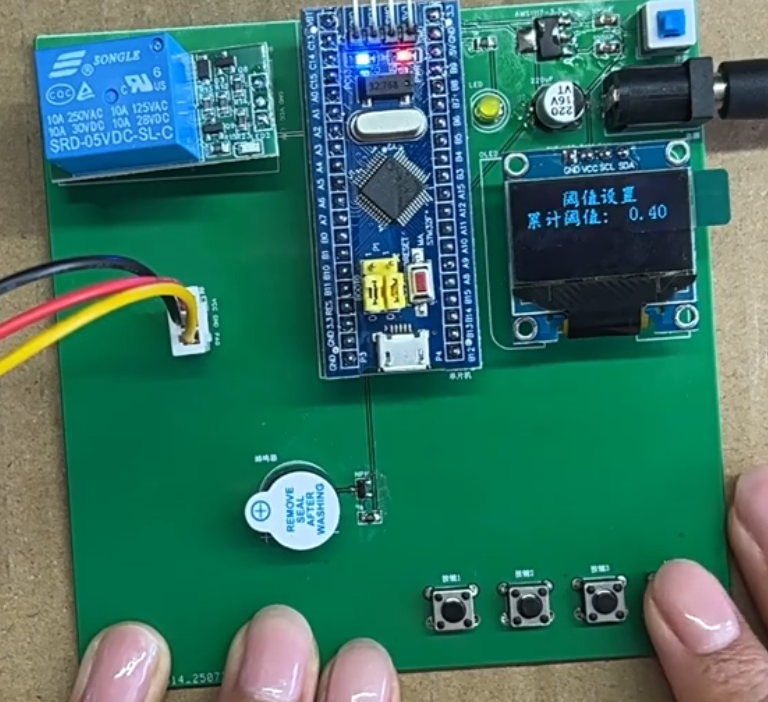

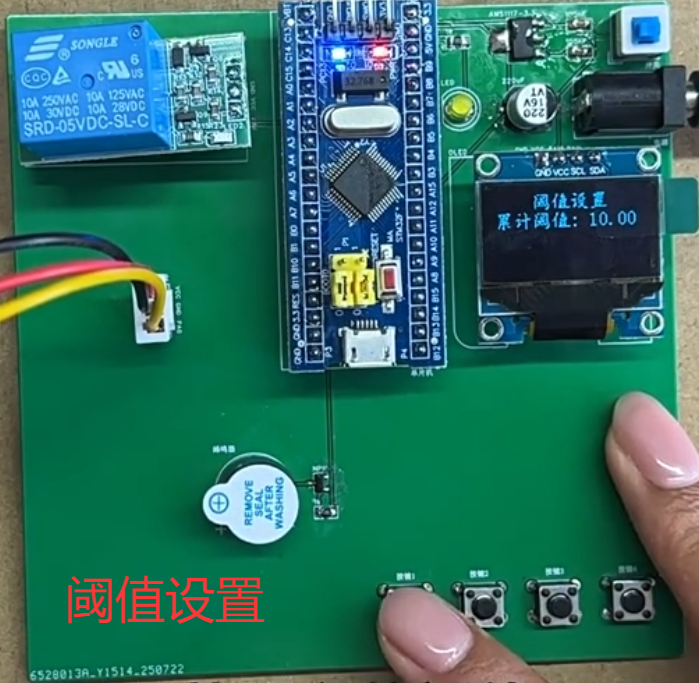

5. 阈值设置模式流量上限调节功能

   • 实现效果：切换至阈值设置模式后，可通过按键 3、按键 4 调整累计流量上限数值；按键 3 单次按下流量阈值增加固定单位，按键 4 单次按下流量阈值减少固定单位，调整数值实时同步显示在 OLED 屏幕。
   • 操作逻辑：阈值模式下屏蔽自动管控逻辑，仅响应阈值增减按键信号，数值调整后自动保存为系统上限参数，切换模式后参数持续生效。
   • 用户场景：根据不同管路流量管控需求，自定义流量限制阈值，适配多样化使用场景。

六、手动调试控制功能（设备检修辅助功能）

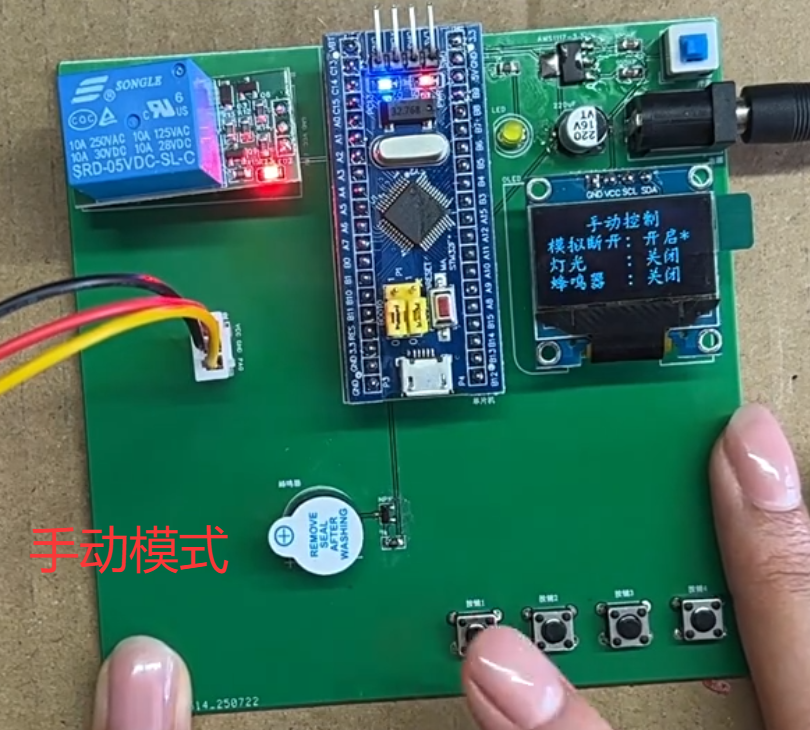

6. 手动模式外设手动控制功能

   • 实现效果：系统切换至手动模式后，可独立控制继电器、LED 指示灯、蜂鸣器的通断状态，单独测试各类执行器件是否正常工作。
   • 操作逻辑：手动模式屏蔽流量自动判断逻辑，按键对应绑定继电器、灯光、蜂鸣器开关指令，单次按键切换器件通断状态。
   • 用户场景：设备硬件检修、管路调试阶段，单独测试报警、断流硬件是否故障，方便设备维护排查。

技术路线

1. 开发硬件主控：STM32F103C8T6 单片机最小系统

   • 选型理由：本科嵌入式课程标准教学芯片，外设资源满足脉冲采集、屏幕驱动、按键交互全部需求，开源驱动代码丰富。
   • 课题用途：作为整套流量控制系统核心运算单元，承载全部业务逻辑。

2. 编程语言：C 语言（标准 C99）

   • 选型理由：嵌入式单片机开发主流编程语言，执行效率高，内存占用低，适配 STM32 底层寄存器操作开发，本科计算机专业必修课程。
   • 课题用途：编写流量采集、按键交互、屏幕显示、模式控制、报警逻辑全部业务代码。

3. 开发框架 / 库：STM32 标准外设库（StdPeriph_Lib）

   • 选型理由：简化单片机寄存器底层操作，封装定时器、GPIO、I2C 通用驱动函数，降低嵌入式开发门槛，适配本科生开发能力。
   • 课题用途：完成定时器脉冲捕获、I2C 屏幕通信、GPIO 按键与外设驱动开发。

4. 开发工具：Keil MDK5

   • 选型理由：ARM 架构单片机专用集成开发环境，支持代码编译、调试、程序烧录，高校嵌入式教学统一使用工具。
   • 课题用途：项目代码编写、语法编译、在线仿真调试、程序下载至单片机硬件。

5. 屏幕驱动工具：0.96 寸 OLED I2C 开源驱动库

   • 选型理由：成熟通用开源驱动，封装屏幕字符、数字显示函数，无需自主编写底层通信逻辑。
   • 课题用途：实现瞬时流量、累计流量、模式参数屏幕打印显示功能。

6. 硬件仿真辅助工具：Proteus 8 Professional

   • 选型理由：支持 STM32 单片机、流量传感器、OLED 屏幕电路仿真，可在实物焊接前验证代码逻辑正确性。
   • 课题用途：前期电路仿真、程序逻辑预测试，降低实物调试故障概率。

7. 电路设计工具：Altium Designer

   • 选型理由：主流电子电路原理图、PCB 绘图软件，本科电子信息、计算机嵌入式方向教学软件。
   • 课题用途：绘制系统硬件连接原理图，梳理各器件引脚接线逻辑。

8. 测试工具：万用表、逻辑分析仪（简易版）

   • 选型理由：低成本硬件检测工具，可校验传感器脉冲输出、单片机 IO 电平信号。
   • 课题用途：实物硬件调试阶段检测电路接线、信号输出是否正常，完成系统功能验证测试。

9. 运行环境：Windows10/11 操作系统

   • 选型理由：Keil、Proteus、Altium Designer 全系列开发软件均完美适配 Windows 平台。
   • 课题用途：承载全部代码开发、电路仿真、硬件设计工作。

项目演示
