本篇博客将完整记录如何使用 ESP8266 (NodeMCU) 固件，利用 Lua 语言配合巴法云，最终实现小爱同学语音控制舵机转动的全流程。

准备工作

1. 硬件接线 (以 SG90 舵机为例)
   红线 (VCC) ➡️ ESP8266 的 3V3（若动力不足可接 VIN）
   棕线 (GND) ➡️ ESP8266 的 GND
   橙线 (信号线) ➡️ ESP8266 的 D1 引脚（对应 Lua 底层 GPIO 5）
2. 巴法云与米家端配置
   由于米家生态不对个人开发者直接开放，我们需要通过巴法云进行 MQTT/TCP中转：
   a. 注册巴法云：登录后台拿到你的唯一密钥 Private_Key（私钥）。
   b. 新建 MQTT设备云：新建一个主题，命名为 9nfwp3dxs002。
   c. 修改昵称：在巴法云后台将该主题的昵称修改为 “舵机” 或 “灯”等随便名字（小爱同学以此名字来识别语音指令控制舵机）。
   d. 绑定米家：打开手机 米家App ➡️ 我的 ➡️ 其他平台设备 ➡️ 绑定“巴法” 账号。随后在列表中找到该设备，分配房间并同步。

一、开发lua环境搭建

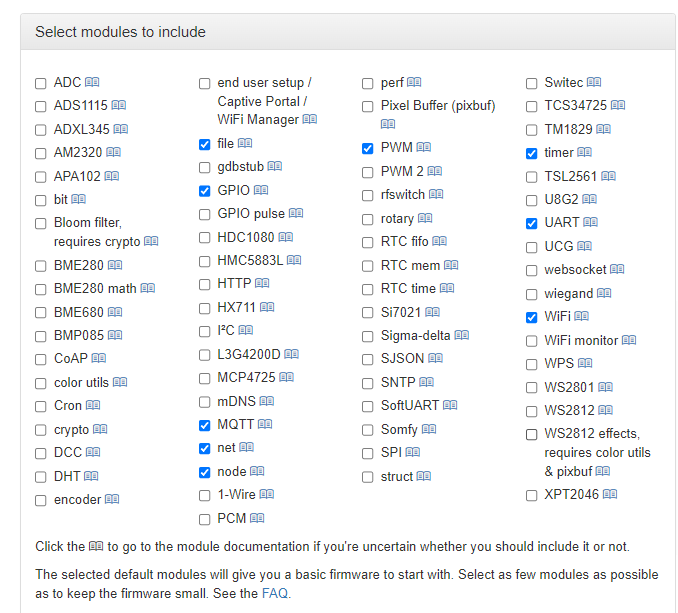

1. 如果要使用nodemcu固件的烧录且使用Lua在esp8266上跑，需要先下载定制固件，由于我需要连接mqtt和使用舵机，所以我额外勾选MQTT和PWM。然后填写自己的邮箱就可以Start your bulid，注意是第二封finish邮件中找到

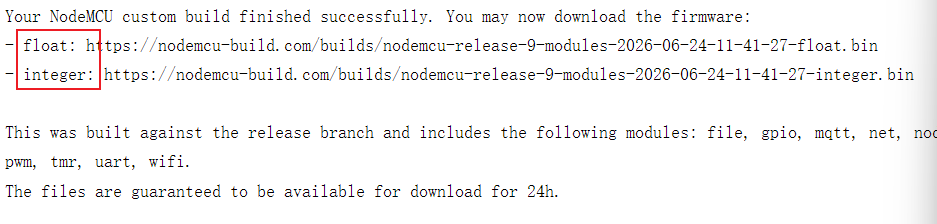

   上述两个的bin文件任意一个都行，integer稍微大小要小一点。
2. 使用 NodeMCU PyFlasher 写入固件。
   NodeMCU firmware：点击 Browse，选择你下载好的 .bin 固件文件
   Baud rate波特率：选择 115200
   Flash mode：选择 Dual I/O (DIO)
3. 直接在VS Code左侧扩展市场搜索并安装 NodeMCU-Tools 插件，然后再 VS Code 中打开一个空文件夹（作为你的项目工作区），并在里面新建一个文件，命名为 init.lua。
   为什么要以 init.lua命名？ NodeMCU 芯片在上电开机后，底层系统会自动寻找并第一个执行名为 init.lua 的文件，它是整个程序的入口。

二、代码编写

local WIFI_SSID = “WIFI名称”
local WIFI_PASS = “WIFI密码”
local BEMFA_UID = “巴法云个人私钥”
local TOPIC = “巴法云订阅MQTT主题”

1.舵机初始化与控制

这里我就假设转动两个角度一个是90和0来模拟开灯和关灯，代码如下：

-- 50Hz 周期(20ms)
-- 90度(1.5ms)  -> 占空比约 76
pwm.setup(SERVO_PIN, 50, 76)
pwm.start(SERVO_PIN)

function setServoAngle(angle)
    if angle == 90 then
        pwm.setduty(SERVO_PIN, 76) -- 90度
    elseif angle == 0 then
        pwm.setduty(SERVO_PIN, 25) -- 0度
    end
    print("执行动作: 舵机转动到 " .. angle .. " 度")
end

关于占空比的数学换算：
NodeMCU 的 PWM 分辨率为 10 bit（范围 0 - 1023）。
$0^{\circ }$ 对应 $0.5\text{ms}$ 脉宽：$\frac{0.5\text{ms}}{20\text{ms}}\times 1023\approx 25.5$（代码取 25）
$90^{\circ }$ 对应 $1.5\text{ms}$ 脉宽：$\frac{1.5\text{ms}}{20\text{ms}}\times 1023\approx 76.7$（代码取 76）
这里我进行软件的粗略计算

2.巴法云 MQTT 连接逻辑

巴法云是一个个人开发者的免费物联网云平台。本段函数处理了从“握手连接”到“订阅监听”的全套逻辑。代码如下：

local mqtt_client = nil

function connectBemfa()
    if mqtt_client ~= nil then
        mqtt_client:close() -- 清理旧实例，防止内存泄漏
    end

    print("正在连接巴法云 MQTT 服务器...")
    mqtt_client = mqtt.Client(BEMFA_UID, 120, BEMFA_UID, BEMFA_UID)

    -- 事件1：收到云端指令
    mqtt_client:on("message", function(client, topic, data)
        print("收到控制指令 [" .. topic .. "]: " .. data)
        if data == "on" then
            setServoAngle(90)
        elseif data == "off" then
            setServoAngle(0)
        end
    end)

    -- 事件2：掉线重连
    mqtt_client:on("offline", function(client)
        print("MQTT 已断开连接，5秒后尝试重连...")
        tmr.create():alarm(5000, tmr.ALARM_SINGLE, connectBemfa)
    end)

    -- 发起 TCP 连接
    mqtt_client:connect("bemfa.com", 9501, false, function(client)
        print("已成功建立 MQTT TCP 连接!")
        -- 核心：连接后必须订阅主题
        client:subscribe(TOPIC, 0, function(client)
            print("成功订阅主题: " .. TOPIC)
        end)
    end, function(client, reason)
        print("MQTT 连接失败，底层错误码: " .. reason)
    end)
end

3. WiFi 连接

wifi.setmode(wifi.STATION)
wifi.sta.config({ssid=WIFI_SSID, pwd=WIFI_PASS, auto=true})

-- 监听1：物理连接成功
wifi.eventmon.register(wifi.eventmon.STA_CONNECTED, function(T)
    print("已物理连接到路由器，等待 DHCP 分配 IP...")
end)

-- 监听2：成功获取 IP（真正的联网成功）
wifi.eventmon.register(wifi.eventmon.STA_GOT_IP, function(T)
    print("WiFi 连接彻底成功! 设备 IP 地址: " .. T.IP)
    connectBemfa() -- 联动触发巴法云连接
end)

-- 监听3：断开或失败（智能诊断）
wifi.eventmon.register(wifi.eventmon.STA_DISCONNECTED, function(T)
    print("WiFi 连接断开或失败！ -> 底层错误代码 (Reason): " .. T.reason)
    if T.reason == 201 then
        print("   -> 诊断: 找不到指定的 WiFi。请检查是否误填了 5G 信号，或名字拼写错误！")
    elseif T.reason == 202 then
        print("   -> 诊断: WiFi 密码错误！")
    elseif T.reason == 200 or T.reason == 203 then
        print("   -> 诊断: 路由器拒绝接入或信号太弱。")
    end
end)

完整代码

-- ==========================================
-- 1. 全局参数配置
-- ==========================================
local WIFI_SSID = "WIFI名称"
local WIFI_PASS = "WIFI密码"
local BEMFA_UID = "巴法云个人私钥"
local TOPIC    = "巴法云订阅MQTT主题"
local SERVO_PIN  = 1 -- 对应esp8266的D1引脚

-- ==========================================
-- 2. 舵机初始化与控制函数
-- ==========================================
-- 50Hz 周期(20ms)
-- 0度(0.5ms)   -> 占空比约 25
-- 90度(1.5ms)  -> 占空比约 76
pwm.setup(SERVO_PIN, 50, 76)
pwm.start(SERVO_PIN)

function setServoAngle(angle)
    if angle == 90 then
        pwm.setduty(SERVO_PIN, 76) -- 90度
    elseif angle == 0 then
        pwm.setduty(SERVO_PIN, 25) -- 0度
    end
    print("执行动作: 舵机转动到 " .. angle .. " 度")
end

-- ==========================================
-- 3. 巴法云 MQTT 连接逻辑
-- ==========================================
local mqtt_client = nil

function connectBemfa()
    -- 如果旧实例存在，先清理避免内存泄漏
    if mqtt_client ~= nil then
        mqtt_client:close()
    end

    print("正在连接巴法云 MQTT 服务器...")
    -- 初始化 Client (Client_ID, KeepAlive, Username, Password)
    -- 巴法云规则：这四个参数除了 KeepAlive，其余全部填 UID
    mqtt_client = mqtt.Client(BEMFA_UID, 120, BEMFA_UID, BEMFA_UID)

    -- 注册：收到云端指令事件
    mqtt_client:on("message", function(client, topic, data)
        print("收到控制指令 [" .. topic .. "]: " .. data)
        if data == "on" then
            setServoAngle(90) -- 例如：小爱同学下发打开指令 $\rightarrow$ 舵机转到90度
        elseif data == "off" then
            setServoAngle(0)  -- 例如：小爱同学下发关闭指令 $\rightarrow$ 舵机转到0度
        end
    end)

    -- 注册：掉线重连事件
    mqtt_client:on("offline", function(client)
        print("MQTT 已断开连接，5秒后尝试重连...")
        tmr.create():alarm(5000, tmr.ALARM_SINGLE, connectBemfa)
    end)

    -- 发起连接 (域名: bemfa.com, 端口: 9501, false表示明文非加密)
    mqtt_client:connect("bemfa.com", 9501, false, function(client)
        print("已成功建立 MQTT TCP 连接!")

        -- 核心步骤：成功连接后必须订阅主题，巴法云才会显示设备在线
        client:subscribe(TOPIC, 0, function(client)
            print("成功订阅主题: " .. TOPIC)
            print("设备已完全上线！现在可以去巴法云网页端或联动音箱发送 on/off 测试了。")
        end)

    end, function(client, reason)
        print("MQTT 连接失败，底层错误码: " .. reason)
    end)
end

-- ==========================================
-- 4. WiFi 连接
-- ==========================================
print("====================================")
print("开始配置 WiFi...")
wifi.setmode(wifi.STATION)
wifi.sta.config({ssid=WIFI_SSID, pwd=WIFI_PASS, auto=true})

-- 监听事件：WiFi 成功连接到路由器 (尚未获取IP)
wifi.eventmon.register(wifi.eventmon.STA_CONNECTED, function(T)
    print("已物理连接到路由器，等待 DHCP 分配 IP...")
end)

-- 监听事件：成功获取到 IP (此时真正具备网络通信能力)
wifi.eventmon.register(wifi.eventmon.STA_GOT_IP, function(T)
    print("WiFi 连接彻底成功! 设备 IP 地址: " .. T.IP)
    connectBemfa() -- 网络通畅后，自动触发巴法云连接
end)

-- 监听事件：WiFi 断开或连接失败 (诊断助手)
wifi.eventmon.register(wifi.eventmon.STA_DISCONNECTED, function(T)
    print("WiFi 连接断开或失败！")
    print("   -> 底层错误代码 (Reason): " .. T.reason)

    if T.reason == 201 then
        print("   -> 诊断: 找不到指定的 WiFi。请检查是否误填了 5G 信号，或名字拼写错误！")
    elseif T.reason == 202 then
        print("   -> 诊断: WiFi 密码错误！")
    elseif T.reason == 200 or T.reason == 203 then
        print("   -> 诊断: 路由器拒绝接入或信号太弱。")
    end
end)

总结

先烧录好bin文件到esp8266后，在restart，通过vscode打开上面的lua代码文件右键选择Upload activate file to device，就可以连接小爱同学进行语音控制舵机转动！
