基于Arduino的BLDC机器人阿克曼底盘转向扭矩协调系统，是一种结合了经典车辆运动学与先进电机控制算法的机电一体化方案。该系统旨在解决传统阿克曼底盘在转向时因内外轮转速差导致的轮胎磨损、转向阻力大以及高速过弯易侧滑等问题。通过内外轮电子差速与动态扭矩分配，系统实现了车辆运动的精准控制与高能效。
一、 主要特点
基于运动学模型的电子差速控制
系统核心依赖于阿克曼转向几何原理。在转弯时，内侧车轮的转弯半径小于外侧车轮，因此内侧轮需要以更大的角度转向，同时转速需低于外侧轮。系统通过主控（如ESP32）实时解算车辆的线速度与角速度，结合轮距和轴距参数，精确计算出左右后轮的期望转速，从而消除轮胎的强制侧滑（轮胎刮擦），确保四个车轮的轴线交汇于瞬时旋转中心（ICR）。

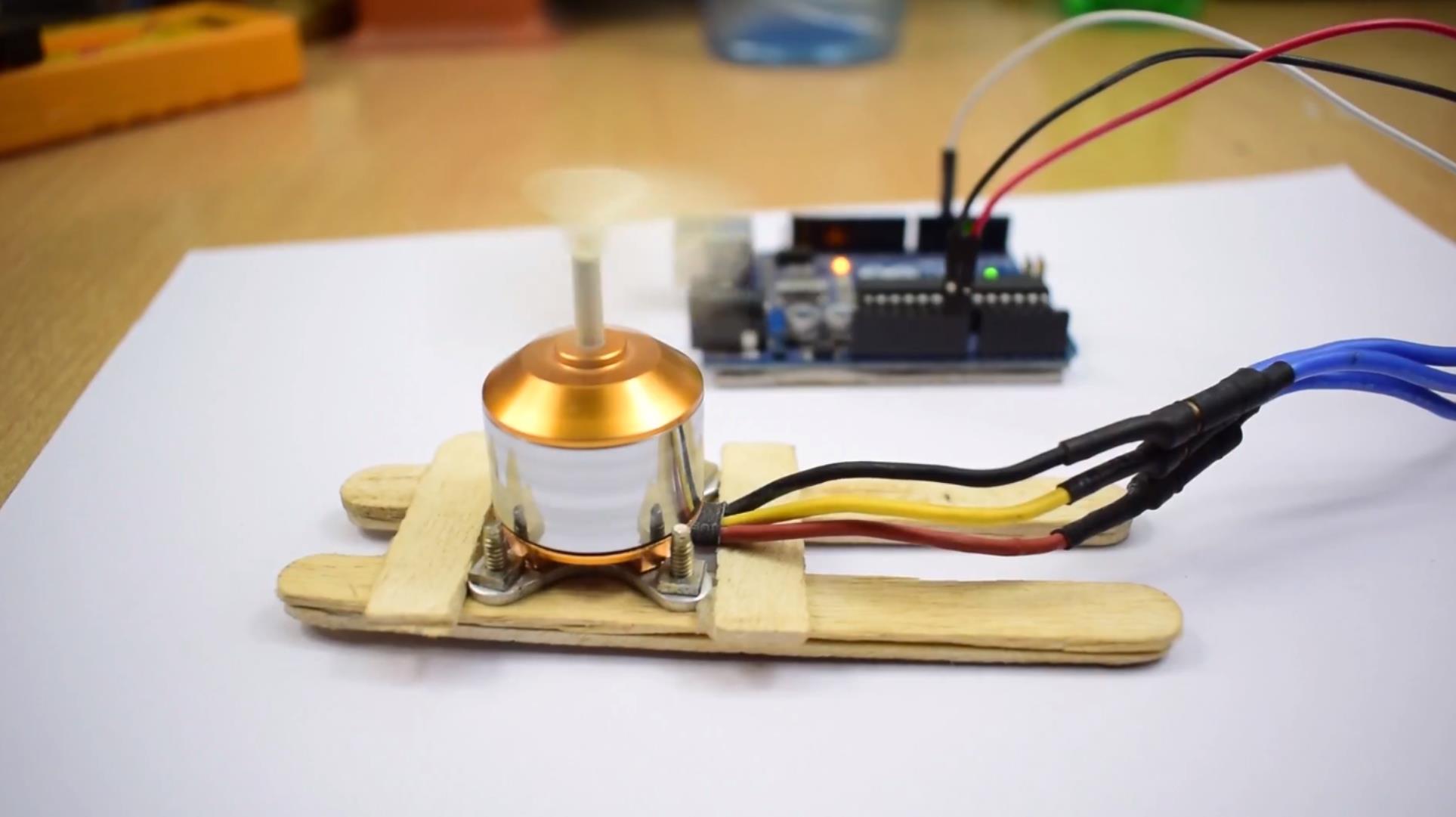

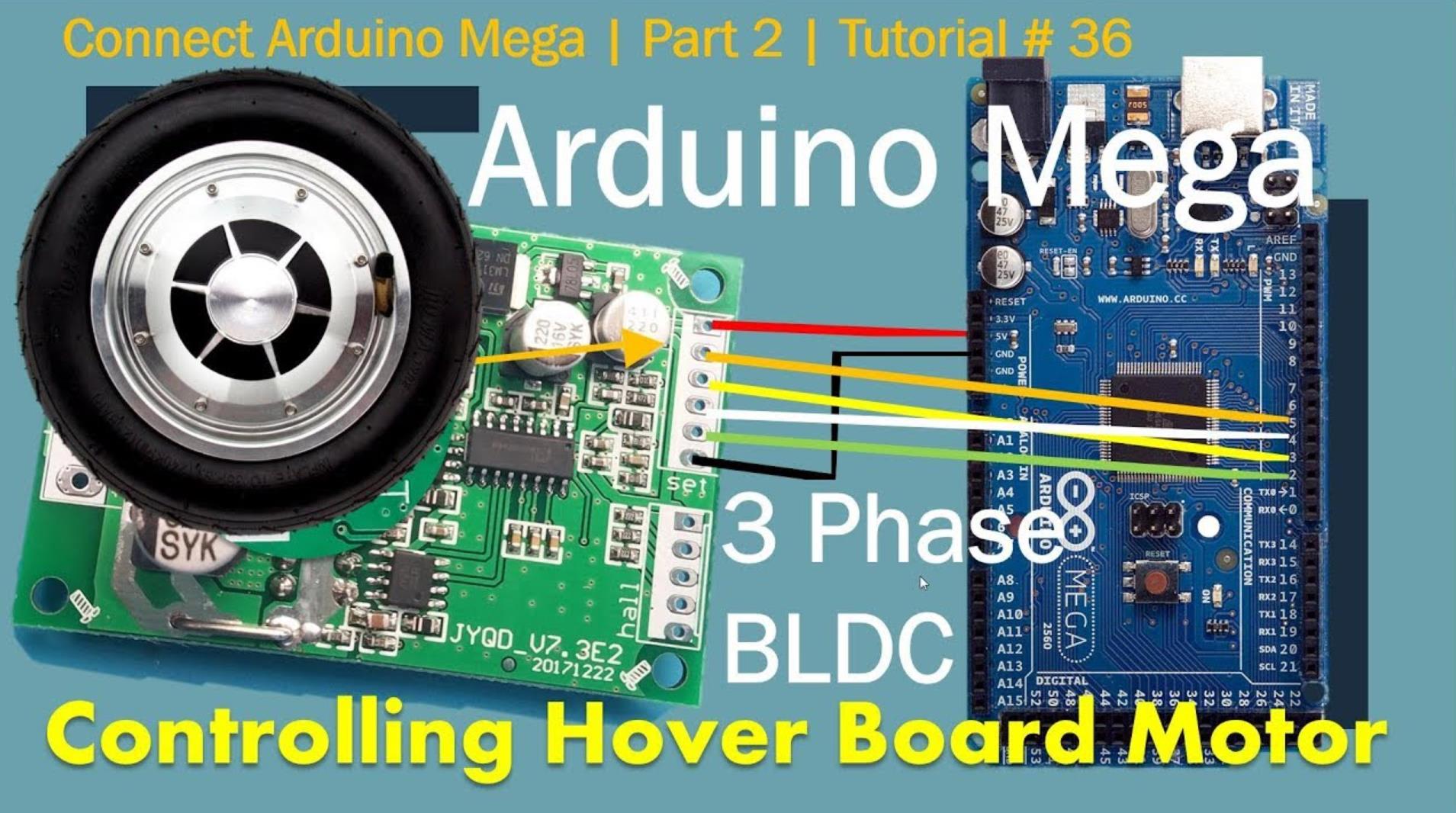

BLDC直驱与高动态扭矩响应

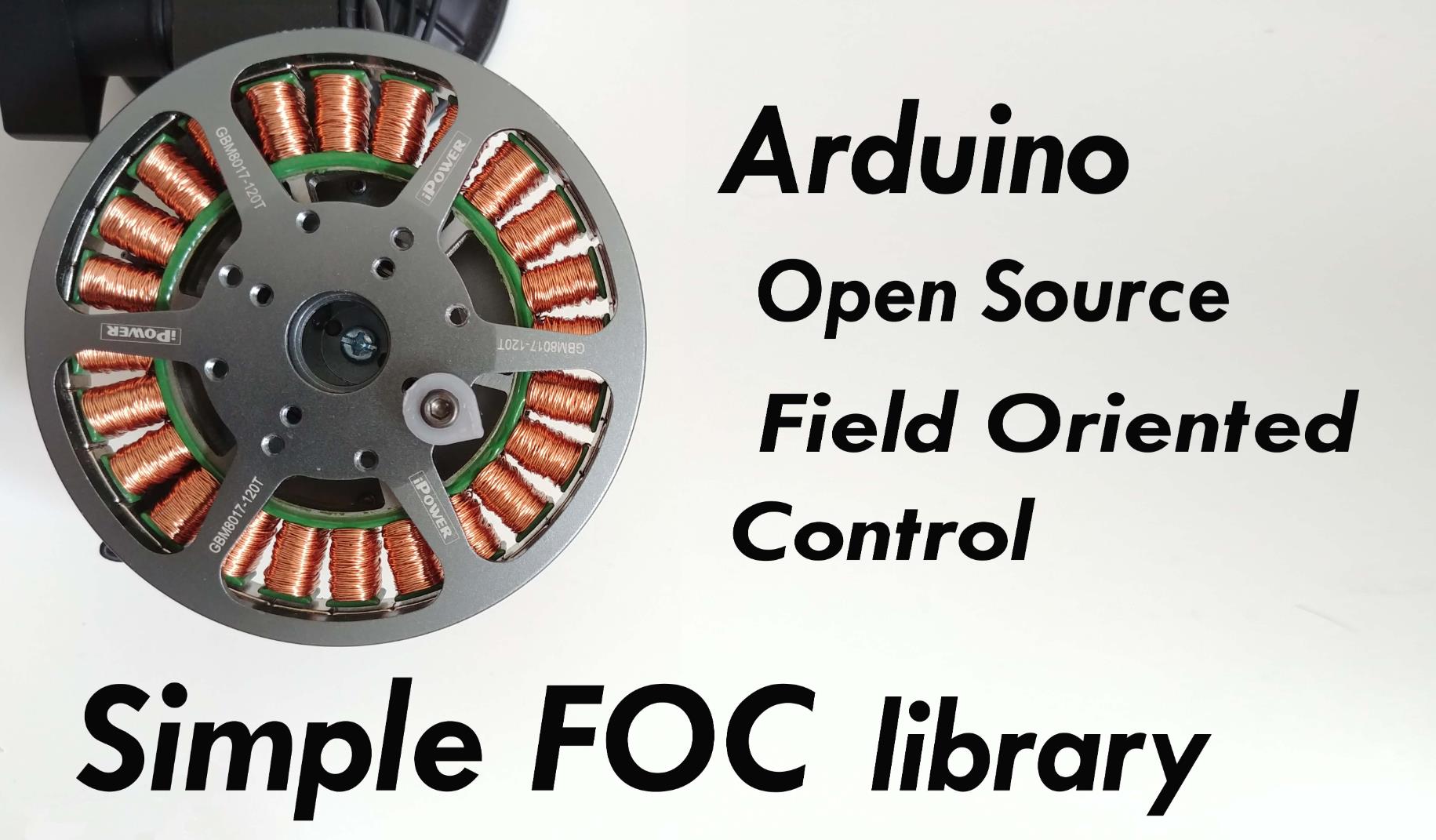

采用BLDC电机作为驱动源，结合FOC（磁场定向控制）算法，系统能够实现对转矩的毫秒级精确控制。在转向过程中，系统可根据转向角度和车速，动态调整内外轮的扭矩输出。例如，在低速大角度转向时适当增加内侧轮扭矩以克服转向阻力；在高速过弯时，通过调节扭矩分配配合底盘重心，提升车辆的循迹性与稳定性。
多传感器融合的闭环协同
系统不仅依赖电机自带的编码器进行速度闭环，还融合了IMU（惯性测量单元）数据。通过IMU提供的偏航角速度（Yaw Rate）和横向加速度，系统可以实时校验底盘的实际运动轨迹是否与阿克曼运动学模型一致。当检测到轮胎打滑或转向不足/过度时，系统会自动修正扭矩分配，实现高精度的姿态辅助控制。
高算力主控支撑复杂解算
阿克曼底盘的运动学逆解、多路BLDC的FOC控制以及传感器数据融合对算力要求较高。采用双核ESP32或STM32等高性能微控制器，能够并行处理复杂的矩阵运算与高频PID调节，确保转向扭矩协调的极低延迟与高实时性。
二、 典型应用场景
室外自动驾驶与ROS教育平台
阿克曼底盘的运动学模型与真实乘用车高度一致，是高校科研、ROS（机器人操作系统）开发以及自动驾驶算法（如SLAM建图、路径规划、车辆控制）验证的理想平台。
重载物流AGV与园区配送
在园区保安、智慧清洁、重载配送（如600kg级背负）等场景中，阿克曼底盘具有转弯稳定性好、轮胎磨损小、续航长的优势。扭矩协调系统能确保重载车辆在频繁启停和转向时的平稳性。
特种巡检与农业机器人
在光伏电站、农业大棚等非结构化地形中，阿克曼底盘配合扭矩分配算法，能够根据地面附着力的变化自适应调节驱动力，防止单侧车轮打滑，保证巡检或作业路线的精确执行。
高性能竞速与科研竞赛
在RoboMaster、智能车竞赛或F1赛车模拟中，通过调整阿克曼转向修正率（如采用平行转向或反阿克曼转向）并结合扭矩矢量控制，可极大提升车辆在高速弯道中的抓地力与出弯速度。
三、 需要注意的关键事项
高精度机械结构与转向机构
阿克曼底盘对机械精度要求极高。前轮转向必须采用标准的正向阿克曼梯形连杆机构，确保内轮转角大于外轮。转向部件（如转向杯、拉杆）应采用CNC高精密加工并配备金属轴承，以消除机械间隙。同时，需配备大扭矩、高响应的数字舵机（如25KG级）来执行转向指令，防止转向迟滞。
严格的电源管理与功率去耦
阿克曼底盘在原地转向或重载起步时，转向舵机与驱动电机会同时产生巨大的电流冲击。必须使用独立的DC-DC降压模块为Arduino/ESP32等主控提供稳定的逻辑电源，严禁与电机共用电源。同时，在ESC电源输入端必须并联大容量低ESR电解电容（如1000uF-4700uF），以吸收反向电动势，防止电压跌落导致主控复位。
电磁兼容（EMC）与抗干扰布线
多电机协同与高频FOC控制会产生严重的电磁干扰。强电（电机线、电池线）与弱电（主控信号线、IMU、编码器线）必须严格分开走线，严禁平行走线，最好呈90°垂直交叉。敏感信号线必须使用屏蔽线，并在主控GPIO输入引脚上串联小电阻进行硬件滤波，确保传感器数据的纯净度。
安全保护与动力学限制
在软件层面，必须加入完善的保护机制。包括：对转向舵机的角度进行物理限位与软件限幅，防止机械干涉；对BLDC电机加入S曲线加减速算法，避免阶跃式的扭矩指令导致机械结构受损或轮胎瞬间突破静摩擦力；设置过流、过温保护，以及当IMU检测到倾角超限（如侧翻风险）时自动切断动力的安全逻辑。

1、基于阿克曼几何的静态扭矩分配
适用场景：低速精准转向（如园区巡检车、割草机器人）。根据转向角和车速，预先计算内外轮理想速度比，开环分配扭矩。

/* ===== Arduino BLDC 阿克曼底盘 — 静态扭矩分配 =====
 * 硬件：2×BLDC后轮驱动 + 2×舵机前轮转向
 * 核心：阿克曼几何 → 内外轮理想速度比 → 开环扭矩分配
 */
#include <SimpleFOC.h>
#include <Servo.h>

BLDCMotor motorL(5), motorR(6);
BLDCDriver3PWM drvL, drvR;
Encoder encL(2,3,2048), encR(4,5,2048);
Servo steerL, steerR;

// 车辆参数
const float WHEELBASE = 0.38;     // 轴距(m)
const float TRACK_WIDTH = 0.32;   // 轮距(m)
const float WHEEL_RADIUS = 0.075; // 轮半径(m)

// 转向与速度指令
float steerAngle = 0;    // 转向角(°)  -30~30
float speedCmd = 200;    // 基础速度

// 扭矩分配系数
float torqueRatioL = 1.0;
float torqueRatioR = 1.0;

void setup() {
  Serial.begin(115200);

  motorL.controller = MotionControlType::torque;
  motorR.controller = MotionControlType::torque;
  motorL.init(); motorL.initFOC();
  motorR.init(); motorR.initFOC();

  steerL.attach(9);
  steerR.attach(10);
}

void loop() {
  // 1. 读取转向指令(来自遥控或导航)
  steerAngle = getSteerCommand();  // -30~30°

  // 2. 阿克曼几何计算内外轮速度比
  if(abs(steerAngle) > 1.0) {
    float steerRad = radians(steerAngle);
    float R = WHEELBASE / tan(steerRad);  // 转弯半径(m)

    // 内轮转弯半径 = R - 轮距/2
    // 外轮转弯半径 = R + 轮距/2
    float R_inner = R - TRACK_WIDTH / 2.0;
    float R_outer = R + TRACK_WIDTH / 2.0;

    // 速度比 = 半径比
    float speedRatio = R_outer / R_inner;

    if(steerAngle > 0) {
      // 右转：右轮是内轮，左轮是外轮
      torqueRatioL = 1.0;                    // 外轮
      torqueRatioR = 1.0 / speedRatio;       // 内轮
    } else {
      // 左转：左轮是内轮，右轮是外轮
      torqueRatioL = 1.0 / speedRatio;       // 内轮
      torqueRatioR = 1.0;                    // 外轮
    }

    // 限制最小扭矩比(防止内轮完全停止)
    torqueRatioL = constrain(torqueRatioL, 0.3, 1.0);
    torqueRatioR = constrain(torqueRatioR, 0.3, 1.0);

  } else {
    // 直行：均匀分配
    torqueRatioL = 1.0;
    torqueRatioR = 1.0;
  }

  // 3. 阿克曼转向几何(前轮)
  applyAckermanSteering(steerAngle);

  // 4. 执行扭矩分配
  float torqueL = speedCmd * torqueRatioL;
  float torqueR = speedCmd * torqueRatioR;

  motorL.move(constrain(torqueL, -500, 500));
  motorR.move(constrain(torqueR, -500, 500));

  motorL.loopFOC();
  motorR.loopFOC();

  delay(20);
}

void applyAckermanSteering(float angle) {
  // 阿克曼几何：内外轮转角不同
  float steerRad = radians(angle);
  float innerAngle, outerAngle;

  if(angle > 0) {
    // 右转
    innerAngle = degrees(atan(WHEELBASE / (WHEELBASE/tan(steerRad) + TRACK_WIDTH/2)));
    outerAngle = angle;
  } else {
    // 左转
    innerAngle = angle;
    outerAngle = degrees(atan(WHEELBASE / (WHEELBASE/tan(steerRad) - TRACK_WIDTH/2)));
  }

  steerL.write(90 + innerAngle);
  steerR.write(90 - outerAngle);
}

float getSteerCommand() {
  // 从遥控器/导航读取转向指令
  return 15.0;  // 示例：右转15°
}

关键设计点：
阿克曼几何精确计算内外轮转弯半径比
扭矩比 = 半径比，外轮多出力，内轮少出力
限制最小扭矩比30%，防止内轮完全停转导致轮胎磨损

2、基于横摆角速度反馈的动态扭矩修正
适用场景：中高速行驶（6~15km/h），路面附着系数变化。用IMU横摆角速度作为反馈，闭环修正扭矩分配，补偿转向不足/过度。

/* ===== Arduino BLDC 阿克曼底盘 — 横摆角速度反馈扭矩修正 =====
 * 硬件：2×BLDC后轮驱动 + 2×舵机前轮转向 + MPU6050 IMU
 * 核心：期望横摆角速度 vs 实际横摆角速度 → PID修正扭矩分配
 */
#include <SimpleFOC.h>
#include <Servo.h>
#include <Wire.h>
#include <MPU6050.h>

MPU6050 imu;

BLDCMotor motorL(5), motorR(6);
Servo steerL, steerR;

// 车辆参数
const float WHEELBASE = 0.38;
const float TRACK_WIDTH = 0.32;

// IMU数据
float yawRateActual = 0;    // 实际横摆角速度(°/s)
float yawRateDesired = 0;   // 期望横摆角速度

// 扭矩修正PID
float Kp_yaw = 0.75, Ki_yaw = 0.03, Kd_yaw = 0.15;
float yawIntegral = 0, lastYawError = 0;

// 基础扭矩分配(来自案例一的开环值)
float baseTorqueL, baseTorqueR;

void setup() {
  Serial.begin(115200);
  Wire.begin();
  imu.initialize();

  motorL.controller = MotionControlType::torque;
  motorR.controller = MotionControlType::torque;
  motorL.init(); motorL.initFOC();
  motorR.init(); motorR.initFOC();

  steerL.attach(9);
  steerR.attach(10);
}

void loop() {
  float dt = 0.02;

  // 1. 读取IMU
  int16_t ax, ay, az, gx, gy, gz;
  imu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
  yawRateActual = gz / 131.0;

  // 2. 读取速度和转向
  float speed = (motorL.shaft_velocity + motorR.shaft_velocity) / 2.0;
  float steerAngle = getSteerCommand();

  // 3. 计算期望横摆角速度(阿克曼模型)
  float steerRad = radians(steerAngle);
  yawRateDesired = degrees(speed * tan(steerRad) / WHEELBASE);

  // 4. 基础扭矩分配(开环)
  computeBaseTorqueDistribution(steerAngle, speed, &baseTorqueL, &baseTorqueR);

  // 5. 横摆角速度误差PID修正
  float yawError = yawRateDesired - yawRateActual;
  yawIntegral += yawError * dt;
  yawIntegral = constrain(yawIntegral, -50, 50);  // 抗积分饱和
  float derivative = (yawError - lastYawError) / dt;
  float correction = Kp_yaw * yawError + Ki_yaw * yawIntegral + Kd_yaw * derivative;
  lastYawError = yawError;

  // 6. 修正应用到扭矩
  float torqueL = baseTorqueL - correction * 30;
  float torqueR = baseTorqueR + correction * 30;

  // 7. 转向不足/过度检测
  if(abs(yawError) > 15) {
    if(yawError > 0) {
      // 转向不足：实际横摆角速度小于期望 → 增加外轮扭矩
      torqueR += abs(yawError) * 0.8;
      torqueL -= abs(yawError) * 0.5;
    } else {
      // 转向过度：实际横摆角速度大于期望 → 减少外轮扭矩
      torqueR -= abs(yawError) * 0.6;
      torqueL += abs(yawError) * 0.4;
    }
  }

  // 8. 执行
  motorL.move(constrain(torqueL, -500, 500));
  motorR.move(constrain(torqueR, -500, 500));

  applyAckermanSteering(steerAngle);

  motorL.loopFOC();
  motorR.loopFOC();

  delay(20);
}

void computeBaseTorqueDistribution(float angle, float speed, float* tL, float* tR) {
  // 复用案例一的阿克曼几何计算
  if(abs(angle) > 1.0) {
    float steerRad = radians(angle);
    float R = WHEELBASE / tan(steerRad);
    float R_inner = R - TRACK_WIDTH/2;
    float R_outer = R + TRACK_WIDTH/2;
    float speedRatio = R_outer / R_inner;

    if(angle > 0) {
      *tL = speed;
      *tR = speed / speedRatio;
    } else {
      *tL = speed / speedRatio;
      *tR = speed;
    }
    *tL = constrain(*tL, speed*0.3, speed);
    *tR = constrain(*tR, speed*0.3, speed);
  } else {
    *tL = speed;
    *tR = speed;
  }
}

关键设计点：
开环阿克曼分配 + 闭环横摆角速度修正 = 鲁棒性好
转向不足/过度分别采用不同的补偿策略
积分项抗饱和，防止长时间转向时积分发散

3、基于轮胎滑移率自适应的扭矩协调
适用场景：湿滑路面、冰雪路面、沙地。实时检测各轮滑移率，动态调整扭矩分配使滑移率保持在最佳范围（10%~20%）。

/* ===== Arduino BLDC 阿克曼底盘 — 滑移率自适应扭矩协调 =====
 * 硬件：2×BLDC后轮驱动 + 2×舵机前轮转向 + MPU6050
 * 核心：实时估计各轮滑移率 → 目标滑移率跟踪 → 扭矩调节
 */
#include <SimpleFOC.h>
#include <Servo.h>
#include <Wire.h>
#include <MPU6050.h>

MPU6050 imu;

BLDCMotor motorL(5), motorR(6);
Servo steerL, steerR;

// 车辆状态
float vx = 0;  // 车速(来自IMU+编码器融合估计)
float vL, vR;  // 左右轮速度

// 滑移率
float slipL, slipR;
const float TARGET_SLIP = 0.15;      // 目标滑移率15%
const float MAX_SLIP = 0.35;         // 最大允许滑移率

// 滑移率PID
float Kp_slip = 0.5, Ki_slip = 0.02;
float slipIntegralL = 0, slipIntegralR = 0;

// 车速估计(互补滤波)
float estimatedSpeed = 0;
const float ALPHA_SPEED = 0.7;

void setup() {
  Serial.begin(115200);
  Wire.begin();
  imu.initialize();

  motorL.controller = MotionControlType::torque;
  motorR.controller = MotionControlType::torque;
  motorL.init(); motorL.initFOC();
  motorR.init(); motorR.initFOC();

  steerL.attach(9);
  steerR.attach(10);
}

void loop() {
  float dt = 0.02;

  // 1. 读取传感器
  int16_t ax, ay, az, gx, gy, gz;
  imu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

  vL = motorL.shaft_velocity;
  vR = motorR.shaft_velocity;

  // 2. 车速估计(IMU加速度 + 编码器速度互补)
  float accX = ax / 16384.0;
  float accSpeed = estimatedSpeed + accX * dt;
  float encSpeed = (vL + vR) / 2.0;
  estimatedSpeed = ALPHA_SPEED * encSpeed + (1-ALPHA_SPEED) * accSpeed;

  // 3. 计算各轮滑移率
  if(estimatedSpeed > 0.1) {
    slipL = 1.0 - estimatedSpeed / (vL + 0.01);
    slipR = 1.0 - estimatedSpeed / (vR + 0.01);
  } else {
    slipL = 0;
    slipR = 0;
  }

  // 4. 读取转向指令
  float steerAngle = getSteerCommand();

  // 5. 阿克曼几何计算内外轮目标滑移率(转向时外轮可略高)
  float targetSlipL = TARGET_SLIP;
  float targetSlipR = TARGET_SLIP;

  if(steerAngle > 5) {
    targetSlipR = TARGET_SLIP * 0.8;  // 内轮滑移率应更低
    targetSlipL = TARGET_SLIP * 1.2;  // 外轮可稍高
  } else if(steerAngle < -5) {
    targetSlipL = TARGET_SLIP * 0.8;
    targetSlipR = TARGET_SLIP * 1.2;
  }

  // 6. 滑移率PID控制
  float errorL = targetSlipL - slipL;
  float errorR = targetSlipR - slipR;

  slipIntegralL += errorL * dt;
  slipIntegralR += errorR * dt;
  slipIntegralL = constrain(slipIntegralL, -0.5, 0.5);
  slipIntegralR = constrain(slipIntegralR, -0.5, 0.5);

  float correctionL = Kp_slip * errorL + Ki_slip * slipIntegralL;
  float correctionR = Kp_slip * errorR + Ki_slip * slipIntegralR;

  // 7. 基础扭矩 + 滑移修正
  float baseTorque = 200;  // 基础扭矩
  float torqueL = baseTorque * (1.0 + correctionL);
  float torqueR = baseTorque * (1.0 + correctionR);

  // 8. 安全保护：滑移率超过最大值时紧急卸扭
  if(slipL > MAX_SLIP) torqueL *= 0.3;
  if(slipR > MAX_SLIP) torqueR *= 0.3;

  // 9. 执行
  motorL.move(constrain(torqueL, -500, 500));
  motorR.move(constrain(torqueR, -500, 500));

  applyAckermanSteering(steerAngle);

  motorL.loopFOC();
  motorR.loopFOC();

  delay(20);
}

关键设计点：
车速用IMU加速度+编码器速度互补估计，避免纯编码器打滑误导
转向时内外轮目标滑移率不同（外轮允许更高）
滑移率超过35%时紧急卸扭，防止完全失去抓地力

要点解读
① 阿克曼扭矩协调的本质是“路径长度匹配”
转向时内外轮行驶路径长度不同：
内轮路径 = R_inner × θ
外轮路径 = R_outer × θ
路径比 = R_outer / R_inner
扭矩分配的目标就是让内外轮的转速比等于路径比，避免轮胎在地面上拖滑。
② 开环分配（案例一）在低速时够用，中高速必须加闭环反馈
低速（<3km/h）时轮胎侧偏刚度大，阿克曼几何基本准确。
中高速时轮胎侧偏角不可忽略，必须用IMU横摆角速度或滑移率做闭环修正。
③ 阿克曼转向的“内外轮转角不同”和“内外轮扭矩不同”必须协同
如果只调整扭矩而不调整转向角（或反之），效果会互相抵消。
正确的做法是案例一中的applyAckermanSteering()和扭矩分配同时执行。
⑤ 扭矩分配不能违反物理极限
内轮扭矩不能为负（除非制动）
外轮扭矩不能无限大（受电机峰值扭矩和地面附着系数限制）
总扭矩应保持恒定（加速踏板不变时）
建议在代码中加入：

torqueL = constrain(torqueL, speedCmd * 0.2, speedCmd * 1.5);
torqueR = constrain(torqueR, speedCmd * 0.2, speedCmd * 1.5);

4、基础扭矩矢量分配（内外轮差速+固定比例扭矩分配）

#include <SimpleFOC.h>
BLDCMotor left_motor = BLDCMotor(7);   // 左驱动轮
BLDCMotor right_motor = BLDCMotor(7);  // 右驱动轮
BLDCDriver3PWM left_driver = BLDCDriver3PWM(9, 10, 11, 8);
BLDCDriver3PWM right_driver = BLDCDriver3PWM(5, 6, 7, 4);
float base_thrust = 0.5;       // 基础推力（0~1）
float steering_angle = 0.0;    // 转向角度（-1~1，负左转，正右转）
void setup() {
  left_driver.init();
  right_driver.init();
  left_motor.linkDriver(&left_driver);
  right_motor.linkDriver(&right_driver);
  left_motor.controller = MotionControlType::torque;
  right_motor.controller = MotionControlType::torque;
  left_motor.voltage_power_supply = 12;
  right_motor.voltage_power_supply = 12;
  left_motor.init();
  right_motor.init();
  left_motor.current_limit = 3.0;
  right_motor.current_limit = 3.0;
}
void loop() {
  // 根据转向角度计算内外轮扭矩差
  float torque_diff = base_thrust * steering_angle * 0.3;  // 差速系数0.3
  float left_torque = base_thrust - torque_diff;  // 内侧轮减少扭矩
  float right_torque = base_thrust + torque_diff; // 外侧轮增加扭矩

  left_motor.move(left_torque);
  right_motor.move(right_torque);
  left_motor.loopFOC();
  right_motor.loopFOC();

  // 模拟转向输入（实际应用中可从导航模块获取）
  steering_angle = sin(millis() / 1000.0) * 0.5;
  delay(10);
}

核心逻辑：根据转向角度动态分配内外轮扭矩，外轮增加扭矩以补偿转弯半径更大导致的额外阻力，内轮降低扭矩避免过度打滑。

5、基于曲率的速度补偿（阿克曼几何模型）

#include <SimpleFOC.h>
#define WHEEL_BASE 0.3     // 轴距（米）
#define TRACK_WIDTH 0.2    // 轮距（米）
BLDCMotor left_motor = BLDCMotor(7);
BLDCMotor right_motor = BLDCMotor(7);
BLDCDriver3PWM left_driver = BLDCDriver3PWM(9, 10, 11, 8);
BLDCDriver3PWM right_driver = BLDCDriver3PWM(5, 6, 7, 4);
float target_speed = 0.5;   // 目标线速度（m/s）
float steering_radius = 1.0; // 目标转弯半径（米）
void setup() {
  left_driver.init();
  right_driver.init();
  left_motor.linkDriver(&left_driver);
  right_motor.linkDriver(&right_driver);
  left_motor.init();
  right_motor.init();
}
void loop() {
  // 根据阿克曼几何计算内外轮速度比
  float inner_radius = steering_radius - TRACK_WIDTH / 2;
  float outer_radius = steering_radius + TRACK_WIDTH / 2;
  float speed_ratio = outer_radius / inner_radius;

  // 将线速度转换为角速度（假设车轮半径0.05m）
  float wheel_radius = 0.05;
  float inner_rpm = (target_speed / (inner_radius * 2 * M_PI)) * 60;
  float outer_rpm = (target_speed / (outer_radius * 2 * M_PI)) * 60;

  // 转换为扭矩指令（简化模型）
  left_motor.move(inner_rpm / 100);  // 内侧轮低速
  right_motor.move(outer_rpm / 100); // 外侧轮高速
  left_motor.loopFOC();
  right_motor.loopFOC();

  // 更新目标参数（实际应用中来自路径规划）
  steering_radius = 0.5 + 0.5 * sin(millis() / 2000.0);
  delay(10);
}

核心逻辑：通过阿克曼几何模型计算内外轮的理论速度比，将线速度需求转换为差异化的扭矩指令，确保转弯时内外轮同步完成轨迹跟踪。

6、滑移检测与动态扭矩补偿（结合编码器+IMU）

#include <SimpleFOC.h>
#include <Wire.h>
#include <MPU6050.h>
MPU6050 imu;
BLDCMotor left_motor = BLDCMotor(7);
BLDCMotor right_motor = BLDCMotor(7);
Encoder left_enc = Encoder(2, 3);
Encoder right_enc = Encoder(18, 19);
float slip_threshold = 0.2;   // 滑移率阈值
float torque_correction = 1.0; // 扭矩修正系数
void setup() {
  Wire.begin();
  imu.initialize();
  left_enc.init();
  right_enc.init();
  left_motor.linkSensor(&left_enc);
  right_motor.linkSensor(&right_enc);
  left_motor.init();
  right_motor.init();
}
void loop() {
  // 读取IMU偏航角速度（rad/s）
  float yaw_rate = imu.getGyroY();

  // 计算理论转弯半径对应的内外轮速度差
  float theoretical_delta = yaw_rate * WHEEL_BASE / (2 * (TRACK_WIDTH / 2));

  // 实测速度差（编码器脉冲转换）
  float actual_delta = abs(left_enc.getVelocity() - right_enc.getVelocity());

  // 滑移检测与补偿
  if (actual_delta > theoretical_delta * (1 + slip_threshold)) {
    torque_correction = 0.8;  // 降低总扭矩防止空转
    if (left_enc.getVelocity() > right_enc.getVelocity()) {
      left_motor.current_limit = 2.0;  // 限制快侧电流
    } else {
      right_motor.current_limit = 2.0;
    }
  } else {
    torque_correction = 1.0;
    left_motor.current_limit = 3.0;
    right_motor.current_limit = 3.0;
  }

  // 应用修正后的扭矩
  left_motor.move(0.5 * torque_correction);
  right_motor.move(0.5 * torque_correction);
  left_motor.loopFOC();
  right_motor.loopFOC();
  delay(10);
}

核心逻辑：通过IMU获取偏航角速度推算理论速度差，与编码器实测值对比检测滑移，动态调整扭矩输出上限并限制单侧电机功率。

要点解读
​​阿克曼几何建模精度​​
需精确计算内外轮转弯半径差（R_outer = R_inner + track_width），误差超过5%会导致轨迹偏移。建议使用激光雷达SLAM建图校准实际轴距/轮距。

​​扭矩-速度耦合控制​​
采用双闭环架构：外环根据路径曲率生成目标速度差（如案例2），内环通过FOC直接控制电机扭矩。需设置合理的PID参数避免震荡（推荐Ziegler-Nichols整定法）。

​​滑移率实时估计​​
定义滑移率 σ = (v_theoretical - v_actual)/v_theoretical，当σ>0.15时触发补偿。可通过扩展卡尔曼滤波（EKF）融合IMU加速度计数据提升估算精度。

​​硬件同步机制​​
使用硬件定时器触发AD采样（如STM32的TIM1），确保左右电机电流采样时刻严格对齐。推荐配置DMA传输减少CPU占用至<50%。

​​故障冗余设计​​
添加以下保护逻辑：

过流保护：监测母线电流（如INA219模块），超过额定值120%立即切断PWM
温度闭环：NTC热敏电阻监控MOSFET温度，超过85℃降额运行
位置容错：霍尔传感器异常时切换至无感FOC模式

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
