看门狗定时器（WDT）从入门到实战 —— 单片机系统的"守护者"

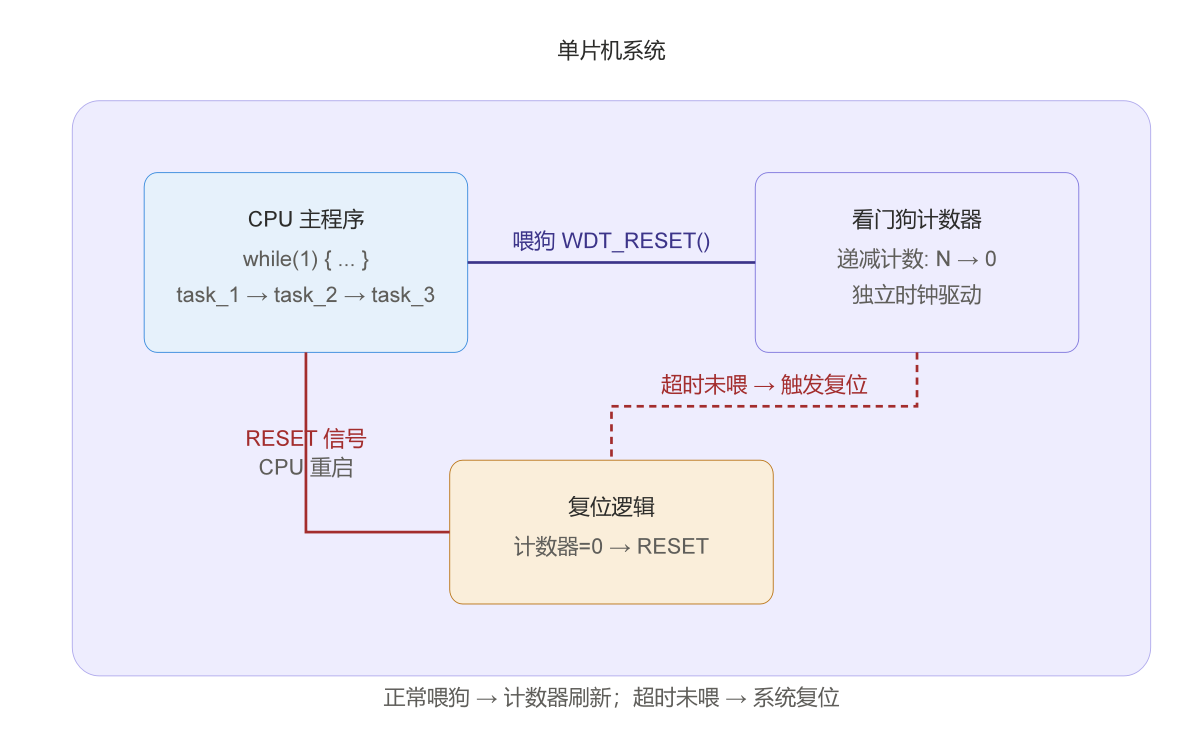

一、一句话理解

看门狗定时器（Watch Dog Timer，WDT） 是单片机的一个硬件组成部分，本质是一个递增（或递减）的定时器。程序正常运行时，它会定期被"喂"（重置）；一旦程序跑飞、死循环，没人喂它，它就会超时触发系统复位，让程序重新从起点运行。

通俗类比：就像你设了一个每天早 8 点的闹钟，平时你 7:50 就醒来关掉它，闹钟永远不会响。但有一天你喝醉了睡过头，闹钟就响了——强行把你叫醒。看门狗就是单片机的"闹钟"，一切正常就不叫，一出异常就叫。

在这里插入图片描述

二、看门狗的前世今生

2.1 为什么需要看门狗

在嵌入式系统中，软件 Bug 永远不可能 100% 测尽。即使代码本身正确，外部干扰也可能让 CPU 执行出错。最常见的故障模式有：

故障类型	现象	软件能否自救
死循环	程序卡在 `while(1){}`	❌ 不能
指针跑飞	PC 指针跳到非法地址	❌ 不能
寄存器被改写	外设状态异常	⚠️ 部分能
中断丢失	关键事件未响应	⚠️ 部分能
时钟故障	主时钟停振	❌ 不能
电压跌落	CPU 处于亚稳态	❌ 不能

这些故障的共同点是：软件已经无法依靠自身恢复。此时只有"硬件强制复位"这一招——这就是看门狗存在的意义。

2.2 一个真实的工业现场案例

某工厂产线上的 STM32 控制板，运行 3 个月后偶发性"死机"，现场人员必须断电重启。复现条件苛刻：高湿度 + 变频器频繁启停。

排查发现：变频器启停瞬间产生强电磁干扰，偶尔让 CPU 取到错误指令进入死循环。未启用看门狗是根因。

启用 IWDG（超时 1s）后，连续运行 2 年未再出现死机。

结论：看门狗是工业产品的"兜底保险"，不是可选项，是必选项。

三、核心作用：防止系统跑飞

在工业现场，单片机经常受到以下干扰：

⚡ 电气噪声 — 电机、变频器产生的电磁干扰
🔌 电源故障 — 电压骤降、浪涌
⛈️ 静电放电（ESD） — 冲击可能让寄存器翻转
🔄 软件 Bug — 程序进入死循环或死锁
🌡️ 温度漂移 — 时钟频率偏移导致时序异常
📡 射频干扰（RFI） — 无线设备、手机靠近时

这些干扰会导致程序跑飞、卡死。看门狗的作用就是兜底——当软件层面无法自救时，硬件层面强制复位，让系统恢复运行。

四、三个关键术语

4.1 喂狗（Feed / Kick the Dog）

含义：在程序中主动触发看门狗，计数器被刷新，重新开始计算。

实际操作就是调用一条指令（如 WDT_RESET() 或写入特定寄存器），告诉看门狗"我还活着"。

喂狗频率 分为两种模式：

快狗（Fast-Mode）：频繁喂狗，适合周期短的任务

慢狗（Slow-Mode）：较少喂狗，适合初始化等耗时较长的阶段

实际开发中，通常在 WDT 初始化后先设为 Slow-Mode，等周期任务正式运行后再切换为 Fast-Mode。

4.2 杀狗（Disable WDT）

含义：禁用/关闭看门狗。调试阶段常用——你不想程序跑到一半被复位，就先关掉看门狗。

⚠️ 注意：产品正式发布时务必开启看门狗，杀狗只用于调试。一个常见的"血案"是：调试时关了看门狗，发版时忘了开，量产后死机投诉雪片般飞来。

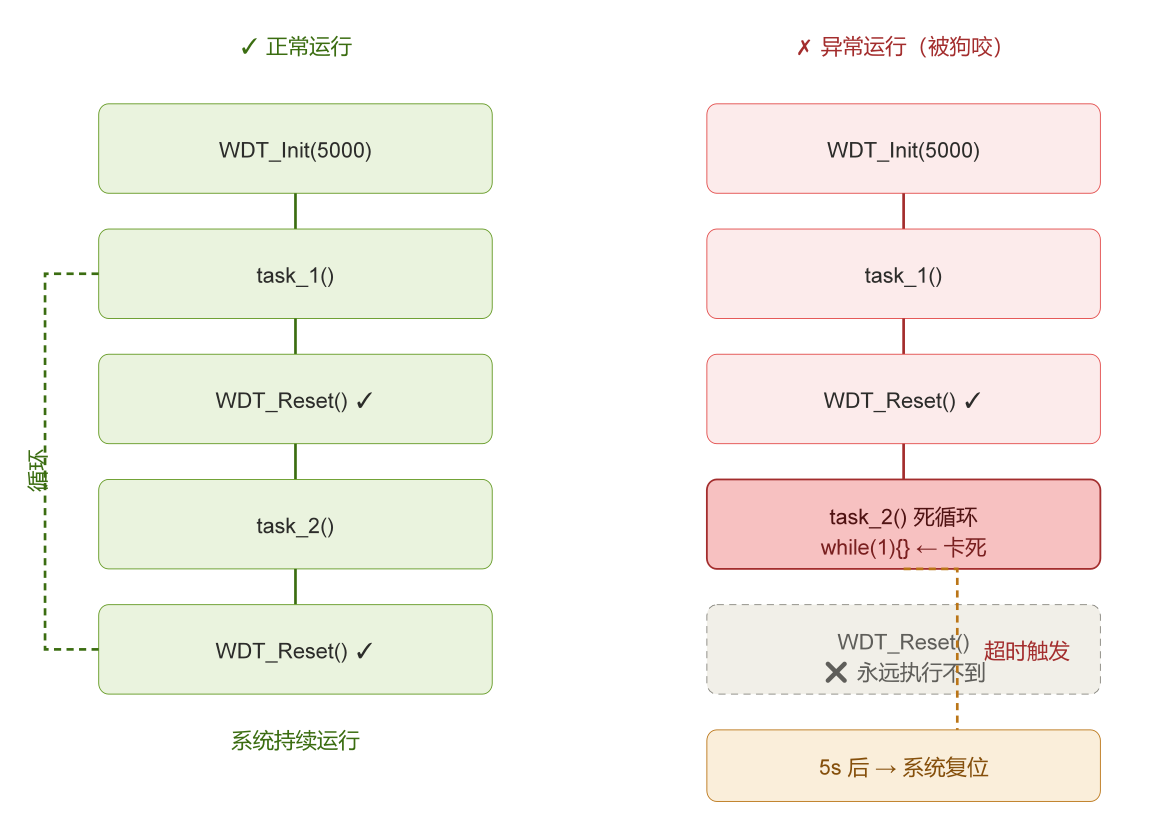

4.3 咬狗（Dog Biting / Timeout）

含义：看门狗启动后，计数器自动递减。如果在规定时间内没有收到"喂狗"指令，计数器归零，看门狗就会对 CPU 产生复位信号，强制系统重启——俗称"被狗咬了"。

在这里插入图片描述

小知识：为什么叫"狗"？——早期工程师把这种"必须定期喂食否则就咬你（复位）"的定时器形象地比作看门狗，名字沿用至今。英文 “Kick the dog” 也是同样的隐喻。

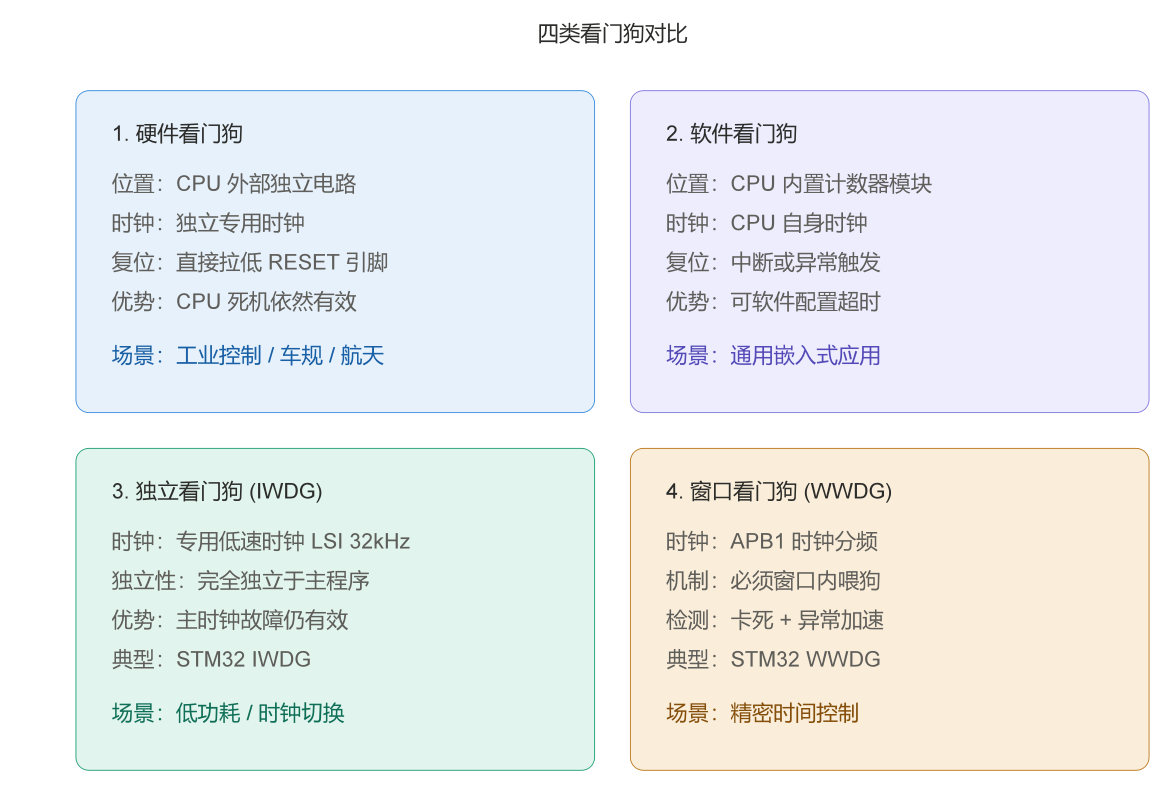

五、四类看门狗

从软硬件控制类型划分，看门狗可分为以下四类：

在这里插入图片描述

5.1 硬件看门狗（Hardware WDT）

特征	说明
位置	独立于 CPU 之外，由专用硬件电路实现
时钟	由独立的时钟驱动，外部无法更改
复位方式	输出信号引脚直接连接 CPU 的 RESET 引脚
优势	即使 CPU 完全死机，硬件看门狗依然有效

典型芯片：MAX813、TPS3823、STWD100、SP706S

适用场景：高可靠性工业控制、汽车电子、航空航天等不允许死机的场景。

5.2 软件看门狗（Software WDT）

特征	说明
位置	CPU 内置的一个计数器模块
时钟	由 CPU 本身的时钟决定
配置	计数器初值由软件设置，超时时间可在一定范围内变化
复位方式	通过中断或异常信号触发系统重启

适用场景：对时间精度要求不高的通用嵌入式应用。

5.3 独立看门狗（Independent WDT，IWDG）

特征	说明
时钟	由专用低速时钟驱动（如 LSI 32kHz）
关键优势	即使主时钟发生故障，独立看门狗依然有效
独立性	完全独立于主程序运行
典型实现	STM32 IWDG

适用场景：主时钟可能不稳定的场景，如低功耗模式、时钟切换过程中。

5.4 窗口看门狗（Window WDT，WWDG）

特征	说明
时钟	由 APB1 时钟分频驱动
独特机制	设置了时间窗口——喂狗不能太早也不能太晚，必须在窗口内
检测范围	既能检测程序卡死，也能检测程序跑得太快（异常加速）

适用场景：对程序执行时间有严格要求的精密控制场景，如电机控制、电力电子。

5.5 四类看门狗横向对比

维度	硬件 WDT	软件 WDT	IWDG	WWDG
独立性	★★★★★	★★	★★★★	★★★
主时钟故障有效	✓	✗	✓	✗
时间精度	中	低	中	高
可检测异常加速	✗	✗	✗	✓
成本	需外接芯片	免费	免费	免费
配置灵活度	低	高	中	中
适用场景	高可靠	通用	低功耗/抗主时钟故障	精密时间控制

六、工作流程

┌─────────────────────────┐
│  看门狗初始化             │
│  设置计数器初始值          │
────────────┬────────────┘
             ▼
┌─────────────────────────┐
│  计数器开始计数            │
│  初始值递减               │
└────────────┬────────────┘
             ▼
      ┌──────────────┐
      │  定时器=0？    │
      ──┬────────┬──
     是  │        │ 否
         ▼        ▼
┌──────────┐  ┌──────────────┐
│ 喂狗！    │  │ 计数器继续    │
│ 重置计数  │  │ 递减          │
│ 回到起点  │  └─────────────┘
└──────────         │
                     ▼
              ┌──────────────┐
              │  定时器=0？   │
              └──┬────────┬──┘
             否  │        │ 是
                 ▼        ▼
          （继续计数）  ┌──────────────┐
                      │ 看门狗产生    │
                      │ 复位信号      │
                      └──────┬───────┘
                             ▼
                      ┌──────────────┐
                      │ 系统复位      │
                      │ 程序重新运行  │
                      └──────────────┘

关键步骤解读：

初始化阶段：必须先设置计数器初值（决定超时时间），再启动看门狗。一旦启动，无法关闭（部分芯片支持）。
运行阶段：计数器自动递减，与主程序并行运行，互不干扰。
喂狗判断：每次喂狗，计数器被重装载回初值，重新开始递减。
超时触发：一旦计数器归零，立即产生复位信号。这个动作是硬件级别的，不需要 CPU 参与——这也是看门狗可靠性的核心。

七、STM32 看门狗实战详解

STM32 系列单片机内置两类看门狗：IWDG（独立看门狗） 和 WWDG（窗口看门狗）。下面分别讲解。

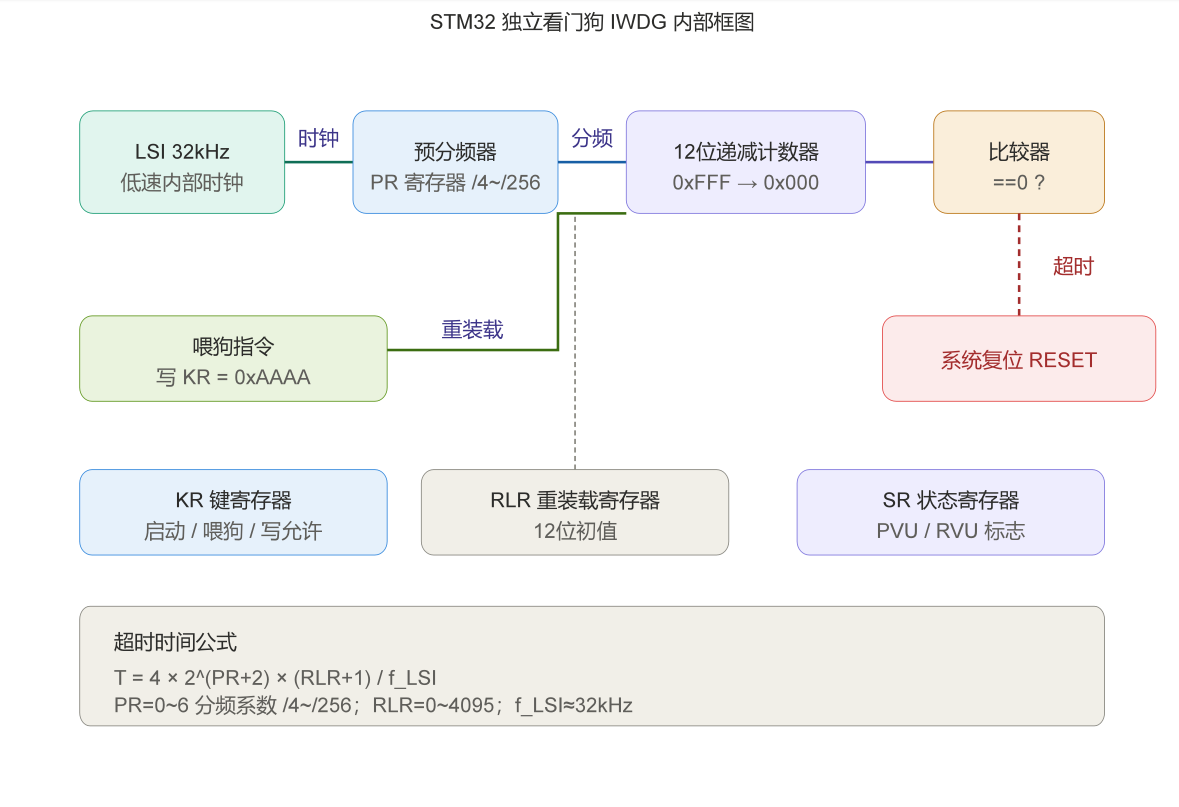

7.1 IWDG 独立看门狗

在这里插入图片描述

7.1.1 关键寄存器

寄存器	全称	作用
KR	Key Register	键寄存器。写 `0xCCCC` 启动 IWDG；写 `0xAAAA` 喂狗；写 `0x5555` 允许修改 PR/RLR
PR	Prescaler Register	预分频寄存器。决定分频系数 /4、/8、/16…/256
RLR	Reload Register	重装载寄存器。12 位，0~4095，决定计数器初值
SR	Status Register	状态寄存器。PVU（PR 是否可改）、RVU（RLR 是否可改）

7.1.2 超时时间计算

T_timeout = 4 × 2^(PR+2) × (RLR+1) / f_LSI

其中：

PR = 0~6，对应分频系数 /4、/8、/16、/32、/64、/128、/256
RLR = 0~4095
f_LSI ≈ 32kHz（STM32 内部低速 RC 振荡器，误差 ±5%）

举例：PR=4（分频 /64），RLR=624，f_LSI=32kHz

T = 4 × 2^6 × 625 / 32000 = 4 × 64 × 625 / 32000 = 5000ms = 5s

7.1.3 HAL 库代码示例

#include "stm32f1xx_hal.h"

IWDG_HandleTypeDef hiwdg;

/* 初始化 IWDG，超时 5s */
void MX_IWDG_Init(void)
{
    hiwdg.Instance = IWDG;
    hiwdg.Init.Prescaler = IWDG_PRESCALER_64;   // PR=4，分频 /64
    hiwdg.Init.Reload = 624;                     // RLR=624
    hiwdg.Init.Window = IWDG_WINDOW_DISABLE;     // 禁用窗口模式（普通 IWDG）

    if (HAL_IWDG_Init(&hiwdg) != HAL_OK) {
        Error_Handler();
    }
}

/* 喂狗 */
void WDT_Feed(void)
{
    HAL_IWDG_Refresh(&hiwdg);   // 等价于写 KR = 0xAAAA
}

/* 主循环 */
int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_IWDG_Init();

    while (1) {
        task_sensor_read();
        WDT_Feed();              // 喂狗
        task_can_send();
        WDT_Feed();              // 喂狗
        task_uart_handle();
        WDT_Feed();              // 喂狗
    }
}

7.1.4 寄存器级裸机操作

/* 启动并配置 IWDG（无 HAL 库） */
void IWDG_Init_BareMetal(void)
{
    /* 1. 启动 IWDG：写 KR = 0xCCCC */
    IWDG->KR = 0xCCCC;

    /* 2. 允许修改 PR、RLR：写 KR = 0x5555 */
    IWDG->KR = 0x5555;

    /* 3. 设置预分频：PR=4 → 分频 /64 */
    IWDG->PR = 0x04;

    /* 4. 设置重装载值：RLR=624 → 5s 超时 */
    IWDG->RLR = 624;

    /* 5. 重装载计数器：写 KR = 0xAAAA */
    IWDG->KR = 0xAAAA;
}

/* 喂狗（重装载） */
#define IWDG_Feed()  (IWDG->KR = 0xAAAA)

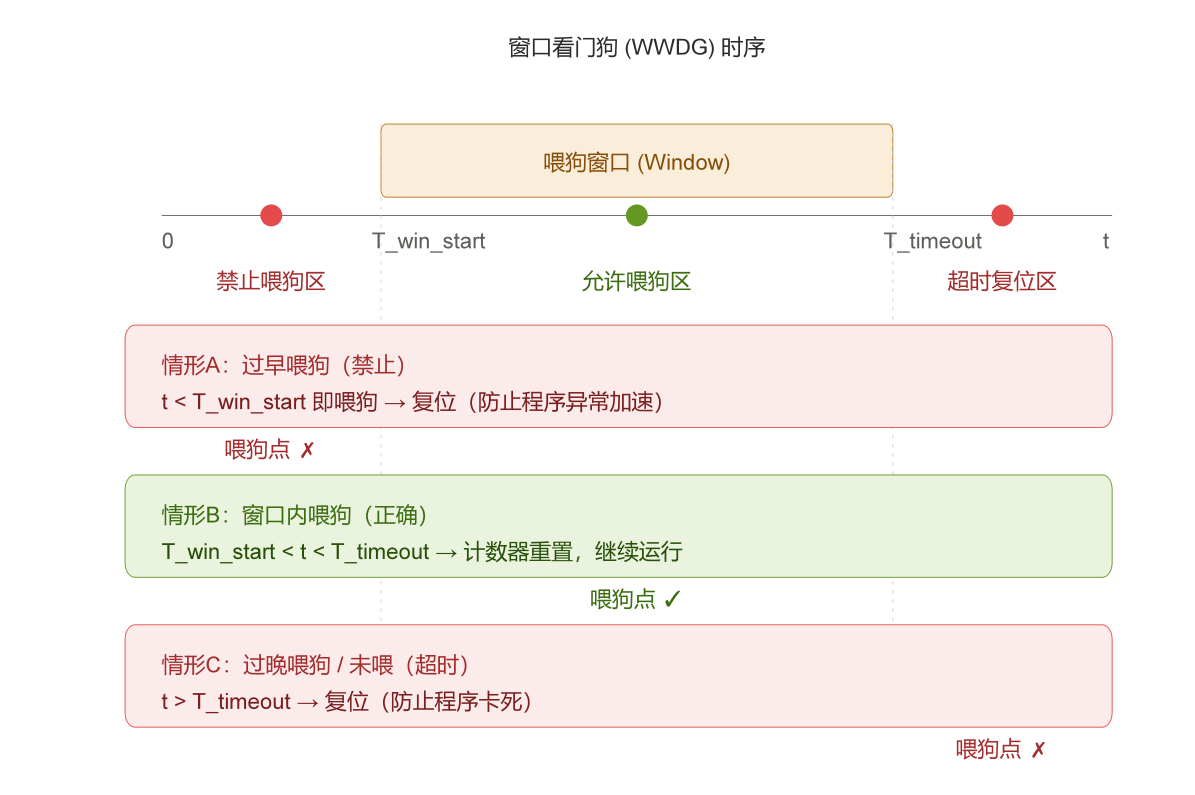

7.2 WWDG 窗口看门狗

在这里插入图片描述

7.2.1 与 IWDG 的核心区别

维度	IWDG	WWDG
时钟源	LSI（32kHz 独立）	APB1（系统时钟分频）
计数器位数	12 位	7 位
喂狗限制	任意时刻	必须在窗口内
检测异常加速	✗	✓
复位前中断	✗	✓（可触发早期唤醒中断 EWI）
主时钟故障有效	✓	✗

7.2.2 窗口机制详解

WWDG 的计数器是 7 位（0~0x7F），递减计数。关键参数：

窗口上限值 W：写入 CFR 寄存器的 W[6:0]，决定"最早可喂狗时刻"
超时阈值 0x40：计数器递减到 0x3F 时立即复位（即 T[6] 由 1→0 触发）

喂狗规则：

0x7F > 计数值 > W：禁止喂狗（喂了就复位）
W ≥ 计数值 > 0x40：允许喂狗（喂狗重装载为 0x7F）
计数值 = 0x3F：自动复位

为什么禁止"早喂"？——如果程序异常加速（比如跳过了某些耗时的初始化），会过早到达喂狗点。窗口机制可以捕捉到这种异常。

7.2.3 HAL 库代码示例

WWDG_HandleTypeDef hwwdg;

void MX_WWDG_Init(void)
{
    hwwdg.Instance = WWDG;
    hwwdg.Init.Prescaler = WWDG_PRESCALER_8;     // 分频
    hwwdg.Init.Window = 0x50;                     // 窗口值 W
    hwwdg.Init.Counter = 0x7F;                    // 计数器初值
    hwwdg.Init.EWIMode = WWDG_EWI_ENABLE;         // 使能早期唤醒中断

    if (HAL_WWDG_Init(&hwwdg) != HAL_OK) {
        Error_Handler();
    }
}

/* 早期唤醒中断回调：复位前的最后机会 */
void HAL_WWDG_EarlyWakeupCallback(WWDG_HandleTypeDef *hwwdg)
{
    /* 这里可以做紧急保存：写关键数据到 Flash/FRAM */
    /* 注意：到这里已经离复位只有几十个时钟周期，不能做长操作 */
    Save_Critical_Data();
}

/* 主循环喂狗（必须在窗口内） */
void WWDG_Feed_InWindow(void)
{
    /* 读 SR 状态判断当前是否在窗口内 */
    if ((hwwdg.Instance->CR & 0x7F) <= hwwdg.Init.Window) {
        HAL_WWDG_Refresh(&hwwdg);
    }
}

八、两种运行状态

8.1 正常运行

程序按预期执行，在关键位置分散放置"喂狗指令"（如 WDT_RESET()）。每隔一段时间，CPU 主动喂狗，计数器重置，看门狗安静待命。

// 示例：正常喂狗流程
void main_loop(void) {
    WDT_Init(5000);       // 初始化看门狗，超时时间 5 秒
    while (1) {
        task_1();         // 执行任务 1
        WDT_Reset();      // 喂狗 ✅
        task_2();         // 执行任务 2
        WDT_Reset();      // 喂狗 ✅
        task_3();         // 执行任务 3
        WDT_Reset();      // 喂狗 ✅
    }
}

8.2 异常运行（被狗咬）

程序因干扰进入死循环，喂狗指令所在的代码段永远执行不到。看门狗等不到喂狗信号，计数器归零，自动产生复位信号，单片机从程序存储器的起始位置重新执行。

// 示例：死循环导致被咬
void main_loop(void) {
    WDT_Init(5000);       // 初始化看门狗，超时时间 5 秒
    while (1) {
        task_1();         // 执行任务 1
        WDT_Reset();      // 喂狗 ✅

        // task_2() 中发生死循环！
        task_2();         // ← 卡在这里，永远出不来

        WDT_Reset();      // ❌ 永远执行不到！
        task_3();
        WDT_Reset();
    }
    // 5 秒后 → 看门狗超时 → 系统自动复位 → 程序重新从 main() 开始
}

九、喂狗策略与常见陷阱

9.1 喂狗位置黄金法则

✅ 推荐位置	❌ 禁止位置
主循环每次任务结束后	中断服务程序（ISR）内
关键状态机切换时	阻塞型延时函数内
长任务分段完成点	死循环 `while(1){}` 内
`while(1)` 顶部	看门狗初始化前

9.2 常见陷阱与避坑

陷阱 1：中断里喂狗

错误代码：

void TIM2_IRQHandler(void) {   // 1ms 定时中断
    WDT_Feed();                // ❌ 错！主程序死循环时中断仍会触发，看门狗永远不会咬
}

问题：即使主程序死循环，定时中断仍会正常触发并喂狗。看门狗形同虚设。

正确做法：喂狗放在主循环。中断只置标志位，主循环检查标志位再喂狗。

陷阱 2：超时时间设置过短

错误：超时设为 10ms，但某个 Flash 写操作就要 30ms。结果：每次写 Flash 都触发复位。

正确：超时时间应 ≥ 最长单任务时间 × 1.5 倍冗余。

陷阱 3：超时时间设置过长

错误：超时设为 10s。系统死机后要等 10s 才重启，用户体验极差。

正确：通用场景 100ms~1s，工控场景 1~5s，初始化阶段用慢狗（10s+）。

陷阱 4：单一喂狗点

错误：整个主循环只在末尾喂一次狗。如果某个任务卡住，整段循环都跑不完。

正确：每个长任务后都喂一次，分散喂狗点。

陷阱 5：调试时关狗，发版忘了开

典型血案：开发阶段 #define WDT_ENABLE 0，量产代码忘了改回 1。

对策：用编译器宏强制检查——Release 构建配置中 WDT_ENABLE 必须为 1，否则编译报错。

9.3 多任务系统下的喂狗策略

在 RTOS（如 FreeRTOS）环境下，所有任务都"活着"才能喂狗，避免某个任务死掉却被其他任务喂狗掩盖。

/* FreeRTOS：监控任务喂狗策略 */
void Task_Watchdog(void *pvParameters)
{
    for (;;) {
        /* 检查所有任务是否都"打卡"过 */
        if (task_sensor_alive && task_comm_alive && task_log_alive) {
            HAL_IWDG_Refresh(&hiwdg);

            /* 清除打卡标志，下一轮重新检查 */
            task_sensor_alive = 0;
            task_comm_alive = 0;
            task_log_alive  = 0;
        }
        vTaskDelay(100);   // 100ms 检查一次
    }
}

十、看门狗测试方法

10.1 故意触发测试

在产品验证阶段，必须证明看门狗真的有效。常见做法：

/* 测试代码：故意进入死循环验证看门狗 */
void Test_WDT(void)
{
    #ifdef WDT_TEST_MODE
    printf("WDT test: entering infinite loop...\r\n");
    while (1) {
        /* 故意什么都不做，等看门狗咬 */
    }
    #endif
}

验证标准：

触发死循环后，超时时间内系统自动复位
复位后能正常启动（看门狗不能"咬死"系统）
串口/日志能记录"上次复位原因 = IWDG_RESET"

10.2 复位原因识别

STM32 通过 RCC->CSR 寄存器可识别复位来源：

void Check_Reset_Source(void)
{
    if (__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST)) {
        printf("⚠️ Reset by IWDG! (Watchdog bite)\r\n");
        /* 可记录到 Flash 供后续分析 */
    }
    if (__HAL_RCC_GET_FLAG(RCC_FLAG_WWDGRST)) {
        printf("⚠️ Reset by WWDG! (Window watchdog)\r\n");
    }
    if (__HAL_RCC_GET_FLAG(RCC_FLAG_PINRST)) {
        printf("Reset by NRST pin (power-on/manual)\r\n");
    }
    /* 清除复位标志 */
    __HAL_RCC_CLEAR_RESET_FLAGS();
}

十一、多看门狗组合策略

11.1 内部 IWDG + 外部硬件 WDT

最高可靠性的场景（汽车电子、医疗、工业安全）通常组合使用：

┌──────────────┐
│   STM32 CPU  │──┬── 内部 IWDG（一级保护，超时 1s）
│              │  │
└──────────────┘  └── 外部 MAX813（二级保护，超时 2s）
                              │
                              ▼
                       直接拉低 NRST 引脚

为什么需要二级？——如果 STM32 内部时钟树完全故障（LSI 也挂了），IWDG 不会工作。外部 WDT 用独立晶振，能捕捉到这种极端情况。

11.2 IWDG + WWDG 互补

IWDG：主时钟故障兜底
WWDG：精密时间监控（防止异常加速）

两者同时启用，覆盖"卡死"和"加速"两种异常。

十二、实际工程案例

12.1 工业控制：PLC 远程 IO 模块

场景：STM32F4 + Modbus RTU + 8 路模拟量输出，部署在变电站。

方案：

IWDG 超时 2s（主循环 100ms × 20 倍冗余）

主循环每次完成 Modbus 处理后喂狗

长操作（如 EEPROM 写）前临时切到慢狗

复位原因写入 EEPROM，维护人员可读取"死机次数"

12.2 汽车电子：TCU 程序烧录器

场景：DAM-C3241 通过 CANFD 给汽车 TCU 烧录程序，烧录过程不能中断。

方案：

WWDG 监控烧录时序（每个 CAN 帧 100ms 间隔，窗口 50~150ms）

IWDG 兜底保护（超时 5s，覆盖 WWDG 漏检场景）

烧录关键步骤在 Flash 备份"断点"，复位后能续烧

12.3 光伏监测：DAM-3053DC 数据采集

场景：野外光伏面板电压电流监测，无人值守，必须自恢复。

方案：

IWDG 超时 5s（采集周期 1s × 5 倍冗余）

DTU-1101 无线传输失败时不喂狗，触发复位重连

复位计数器记录"通信故障次数"，超阈值进入低功耗维护模式

十三、开发建议

场景	建议
调试阶段	先关闭看门狗（杀狗），方便排查问题
产品发布	必须开启看门狗，这是最后一道防线
初始化阶段	使用慢狗模式，给初始化留足时间
主循环阶段	切换为快狗模式，频繁喂狗
关键代码段	在重要任务完成后立即喂狗
中断服务程序	避免在 ISR 中喂狗，防止掩盖中断异常
超时时间设置	≥ 最长单任务 × 1.5 倍冗余
复位原因识别	启动时检查 `RCC->CSR`，记录复位来源
量产测试	必须验证 WDT 真的能触发复位
多任务系统	用"任务打卡"机制，所有任务都活着才喂狗

附录 A：常用 MCU 看门狗对比

MCU	内置 WDT 类型	独立时钟	窗口模式	备注
STM32F1/F4	IWDG + WWDG	LSI 32kHz	✓（WWDG）	主流工业级
STM32G0/G4	IWDG + WWDG	LSI 32kHz	✓（WWDG）	新一代高性能
STM32L4	IWDG + WWDG	LSI 32kHz	✓（WWDG）	低功耗
ESP32	TWDT + IWDT	RTC 时钟	✗	双核，分任务看门狗
Arduino AVR	内置 WDT	WDTON fuse	✗	8 位机，2s 上限
NXP LPC1768	WWDT	内部 RC	✓	类似 STM32 WWDG
GD32F1/F3	FWDGT + WWDGT	LSI 40kHz	✓	国产 STM32 兼容
HC32F460	WDT	LSI 32kHz	✗	国产高性能

附录 B：术语速查表

术语	英文	含义
喂狗	Feed / Kick	重置计数器，告诉 WDT “我还活着”
杀狗	Disable	关闭看门狗，仅调试用
咬狗	Bite / Timeout	计数器归零触发复位
快狗	Fast-Mode	短周期频繁喂狗
慢狗	Slow-Mode	长周期少喂狗，适合初始化
IWDG	Independent Watchdog	独立看门狗，LSI 驱动
WWDG	Window Watchdog	窗口看门狗，APB1 驱动
EWI	Early Wakeup Interrupt	早期唤醒中断，复位前最后机会
LSI	Low-Speed Internal	内部低速 RC 振荡器，约 32kHz
KR	Key Register	键寄存器（IWDG 控制）
RLR	Reload Register	重装载寄存器（IWDG 初值）

附录 C：参考资源

STM32F103 参考手册 RM0008（IWDG/WWDG 章节）
STM32 HAL 库用户手册 UM1850
ST 应用笔记 AN4065：Watchdog usage on STM32
原文：知乎专栏 https://zhuanlan.zhihu.com/p/654005577

AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

主流单片机开发平台如何与三易串口屏通讯

AI硬件创业社区

6.4.心率检测-Wifi-新-基于STM32单片机物联网设计【硬件+APP+云平台】

AI硬件创业社区

STM32F407移植FreeRTOS

破防了，家人们，移植完了才发现我这启动文件怎么是f429的，要老命了，但是别慌，步骤都是一样的，就是得重新来一遍，服了，闷头干半天，直接全错，苦命的嵌入式老农民看的正点原子的教程，自己跟着移植一遍，就是视频文字版，用的正点原子探索者，芯片是f407系列。另，由于原子一直都在更新，找教程和例程的时候找最新的，也就是和视频一样的，不然移植的时候会乱套，老版教程没准都是固件库的，我这个板子的资料链接如下

AI硬件创业社区

所有评论(0)

查看更多评论

西里尤琦

@bq990914

已为社区贡献8条内容

看门狗定时器WDT讲解

西里尤琦

看门狗定时器（WDT）从入门到实战 —— 单片机系统的"守护者"

一、一句话理解

二、看门狗的前世今生

2.1 为什么需要看门狗

2.2 一个真实的工业现场案例

三、核心作用：防止系统跑飞

四、三个关键术语

4.1 喂狗（Feed / Kick the Dog）

4.2 杀狗（Disable WDT）

4.3 咬狗（Dog Biting / Timeout）

五、四类看门狗

5.1 硬件看门狗（Hardware WDT）

5.2 软件看门狗（Software WDT）

5.3 独立看门狗（Independent WDT，IWDG）

5.4 窗口看门狗（Window WDT，WWDG）

5.5 四类看门狗横向对比

六、工作流程

七、STM32 看门狗实战详解

7.1 IWDG 独立看门狗

7.1.1 关键寄存器

7.1.2 超时时间计算

7.1.3 HAL 库代码示例

7.1.4 寄存器级裸机操作

7.2 WWDG 窗口看门狗

7.2.1 与 IWDG 的核心区别

7.2.2 窗口机制详解

7.2.3 HAL 库代码示例

八、两种运行状态

8.1 正常运行

8.2 异常运行（被狗咬）

九、喂狗策略与常见陷阱

9.1 喂狗位置黄金法则

9.2 常见陷阱与避坑

陷阱 1：中断里喂狗

陷阱 2：超时时间设置过短

陷阱 3：超时时间设置过长

陷阱 4：单一喂狗点

陷阱 5：调试时关狗，发版忘了开

9.3 多任务系统下的喂狗策略

十、看门狗测试方法

10.1 故意触发测试

10.2 复位原因识别

十一、多看门狗组合策略

11.1 内部 IWDG + 外部硬件 WDT

11.2 IWDG + WWDG 互补

十二、实际工程案例

12.1 工业控制：PLC 远程 IO 模块

12.2 汽车电子：TCU 程序烧录器

12.3 光伏监测：DAM-3053DC 数据采集

十三、开发建议

附录 A：常用 MCU 看门狗对比

附录 B：术语速查表

附录 C：参考资源

所有评论(0)

温馨提示：您尚未绑定手机号

西里尤琦
