一、GPIO 概述

        GPIO（General Purpose Input/Output，通用输入/输出）是微控制器与外部世界交互的最基本、最常用的接口。GPIO是STM32的最基础的一种外设，STM32 系列微控制器提供了丰富且功能强大的 GPIO 端口，每个引脚都可以通过软件灵活配置为多种工作模式，以适应不同的应用场景，如驱动 LED、读取按键、通信接口等。

二、STM32中GPIO内部结构

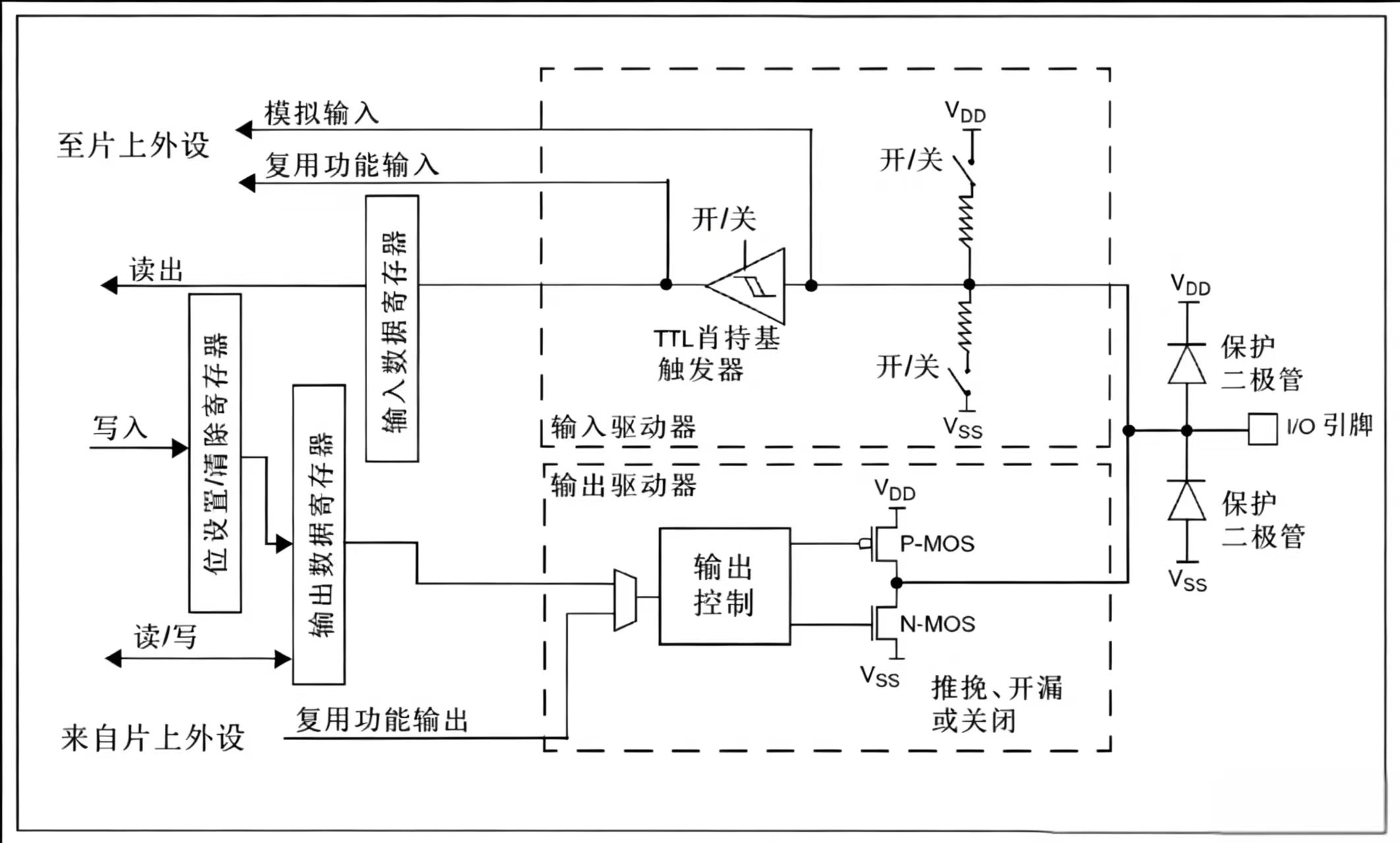

        理解 GPIO 的内部结构是掌握其配置和使用的关键。一个典型的 STM32 GPIO 引脚内部包含以下主要部分：

• 保护二极管：防止引脚电压过高或过低，起到钳位保护作用，其中应加上保护电阻来实现。
• 上拉/下拉电阻：可通过寄存器配置，在输入模式下为引脚提供确定的默认电平，其为弱上拉和弱下拉两种模式。
• 施密特触发器：TTL电路对输入信号进行整形，提高抗干扰能力，将模拟信号转换为数字信号。
• 输入驱动器：将外部信号送入输入数据寄存器。
• 输出驱动器：包含推挽（Push-Pull）和开漏（Open-Drain）两种结构，负责驱动外部负载。
• 复用功能选择器：将引脚连接到内部外设（如 USART、I2C、SPI 等）。
• 位设置/清除寄存器：BSRR用于原子操作，避免读-修改-写操作带来的风险。

        这些部件通过一系列配置寄存器（如 GPIOx_MODER, GPIOx_OTYPER, GPIOx_OSPEEDR, GPIOx_PUPDR）进行控制。

三、GPIO 工作模式详解

        STM32 的每个 GPIO 引脚都可以独立配置为以下 8 种模式之一：

        对于输入，只需要关注上图中的上半部分；对于输出部分，只需要重点关注上图中的下半部分。

1. 输入模式

• 浮空输入：引脚处于高阻态，IO的电平状态不确定，电平完全由外部电路决定。适用于通信总线（如 I2C）等。
• 上拉输入：内部上拉电阻使能，上拉电路打开，默认电平为高。适用于按键检测（按键接地）。
• 下拉输入：内部下拉电阻使能，下拉电路打开，默认电平为低。适用于按键检测（按键接电源）。
• 模拟输入：信号直接连接到 ADC 或 DAC，关闭了施密特触发器，电路从上方外设经过，用于采集模拟信号。

2. 输出模式

• 推挽输出：既可以输出高电平（接近 VDD），也可以输出低电平（接近 GND），具有较强的驱动能力。是最常用的输出模式。
• 开漏输出：p_mos始终是关，只能输出低电平或高阻态。高电平需要额外的外部上拉电阻提供。适用于电平转换和“线与”逻辑（如 I2C）。

3. 复用功能模式

• 复用推挽输出：引脚作为片上外设（如 SPI、USART）的输出脚，工作在推挽模式。
• 复用开漏输出：引脚作为片上外设的输出脚，工作在开漏模式。

        输出模式还可以配置不同的输出速度（低速、中速、高速、超高速），以平衡功耗和信号完整性。

四、GPIO 相关寄存器

STM32 通过一组寄存器来控制 GPIO，主要寄存器如下：

• GPIOx_MODER：模式寄存器，配置引脚为输入、输出、复用或模拟模式。
• GPIOx_OTYPER：输出类型寄存器，配置为推挽或开漏输出。
• GPIOx_OSPEEDR：输出速度寄存器。
• GPIOx_PUPDR：上拉/下拉寄存器，选择上拉/下拉。
• GPIOx_IDR：输入数据寄存器，读取引脚电平状态。
• GPIOx_ODR：输出数据寄存器，控制引脚输出电平。
• GPIOx_BSRR：位设置/清除寄存器，用于原子操作，设置或清除 ODR 中的特定位。
• GPIOx_LCKR：配置锁定寄存器，锁定当前端口配置，防止意外修改。
• GPIOx_AFRL/AFRH：复用功能选择寄存器，选择引脚连接到哪个片上外设。

五、GPIO 使用注意事项

• 未用引脚处理：建议配置为模拟输入模式并内部上拉/下拉，以降低功耗和噪声。
• 驱动能力：推挽输出驱动电流有限，驱动大电流负载（如电机）需外加驱动电路。
• 电平兼容：连接 5V 器件时，需注意 STM32 引脚为 3.3V 电平，必要时使用电平转换电路或配置为开漏模式加上拉。
• 初始化顺序：先开启 GPIO 端口时钟（RCC），再进行引脚配置。
• 复用功能：使用外设功能时，除了配置 GPIO 为复用模式，还需正确配置 AFRL/AFRH 寄存器。

六、代码示例：配置一个 LED 引脚

以下是一个使用 HAL 库配置 PC13 引脚为推挽输出，并控制 LED 闪烁的示例：

#include "stm32f1xx_hal.h"

void GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    // 1. 使能 GPIOC 时钟
    __HAL_RCC_GPIOC_CLK_ENABLE();

    // 2. 配置 PC13
    GPIO_InitStruct.Pin = GPIO_PIN_13;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;     // 推挽输出
    GPIO_InitStruct.Pull = GPIO_NOPULL;             // 不上拉也不下拉
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;    // 低速输出
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
}

int main(void)
{
    HAL_Init();
    GPIO_Init();

    while (1)
    {
        HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);     // 翻转 PC13 电平
        HAL_Delay(500);                             // 延时 500ms
        // 或者也可以是用下面的方法：
        // HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
        // delay_ms(500);
        // HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
        // delay_ms(500);
    }
}

七、总结

        STM32的GPIO是一个高度可配置的模块。通过合理配置，可以满足从简单的数字IO到复杂通信接口的各种需求。在实际项目中需结合数据手册和参考手册，使用特定的GPIO特性。
