简介

电机可划分为驱动类电机和控制类电机。直流电机属于驱动类电机，这种电机是将电能转换成机械能，主要应用在电钻、小车轮子、电风扇、洗衣机等设备上。步进电机属于控制类电机，是一种无刷直流电动机，它是将脉冲信号转换成一个转动角度的电机，它将一整圈的旋转动作分解成多个步骤来执行。电机会逐个步骤移动，且每个步骤的位移大小都是相同的。这样一来，我们就可以让电机以精确的角度转动到特定的位置，在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，主要应用在自动化仪表、机器人、自动生产流水线等设备。

步进电机分类

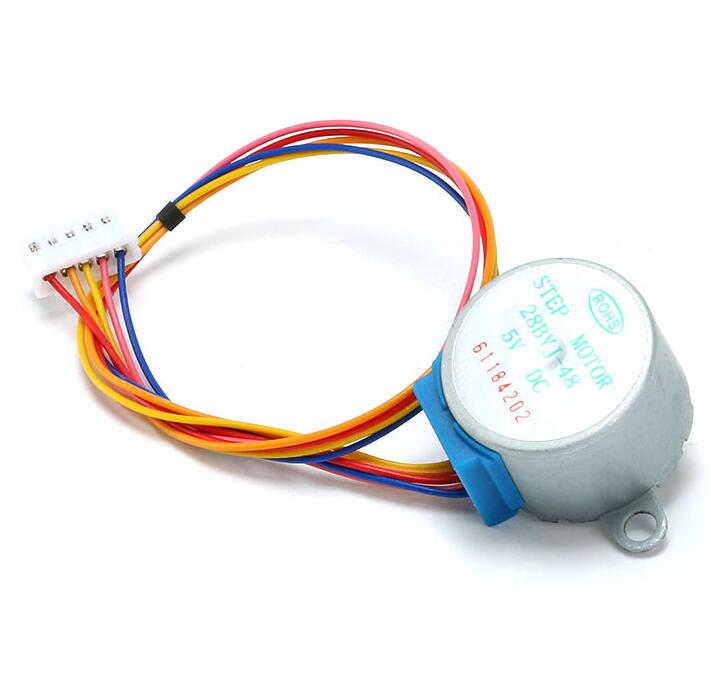

步进电机可以分为反应式，永磁式和混合式三种，目前反应式的步进电机效率低发热大从而被淘汰了，混合式因为结合了反应式和永磁式的优点从而有力矩大，动态性能好，精度高但是结构复杂而一般用于工业方面，本文主要介绍永磁式步进电机28BYJ48。

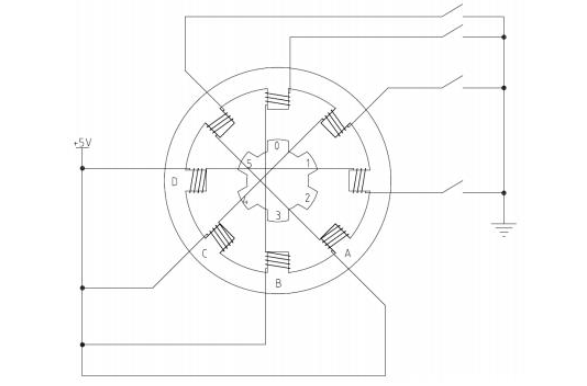

步进电机内部结构示意图

图中中间有6个齿，分别标号为0-5，也就是步进电机的转子，其中转子的每个齿都是带有永久的磁性，也就是所谓的永磁体，外圈有八个定子，他们分别缠上了一个线圈绕组，随后两个相对的齿上的绕组又是串联在一起，也就是他们可以导通或者关断，导通一个相后由右手螺旋定则可以产生一个电磁体，从而由磁场改变定子的转向。

工作原理

上图中，首先给B相通电此时由右手螺旋定则可知上下两个定子此时可形成两个磁极，从而对中间转子起到一个上下两个力的吸引作用，此时可保持一个平衡转子0和3，此时再断开B相，导通C相，这个时候C相的两个定子会对转子14产生一个吸引力从而维持平衡，由此可以推出档A相导通时此时转子0和3在A相的两个定子之间维持平衡状态，此时转子转了八分之一，转一圈就需要8*4 =32个节拍。此时为4个节拍8次与电机名字不吻合，于是有另外一种更优性能的方法，在给B相和C相通电中间加一个节拍，也就是B相不断开的同时加上C相，此时由平行四边形法则可以得知在C相和B相中间有一个中间里也就是在CB之间存在一个吸引力从而让转子1逆时针旋转一定角度，此时转一圈需要8 *8=64个节拍。关于32个节拍时一个节拍转动角度为360/32=11.25°，64个节拍转动角度为360/64=5.625°。此时更加提升了转动的精度。不过，该电机的输出轴是通过64:1的齿轮传动比来驱动的。也就是说，当电机内部旋转64圈时，位于电机外部的输出轴才会旋转一圈。因此，要让输出轴完成一次完整旋转，电机需要移动64×64=4096步。这样一来，其精度则为360º/4096步，即每步约0.09º。

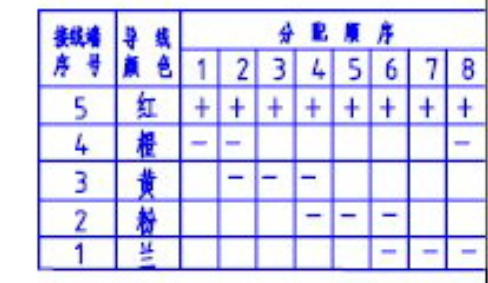

逆时针转动时的励磁顺序为下图：

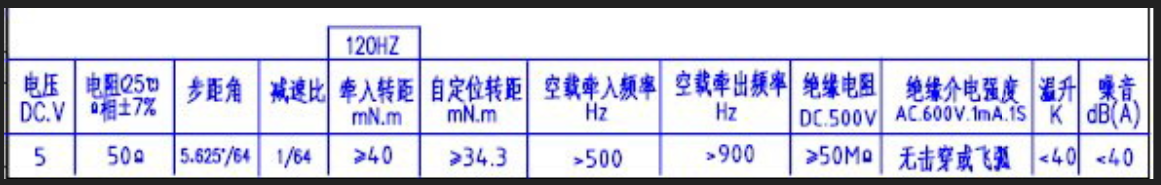

参数图：

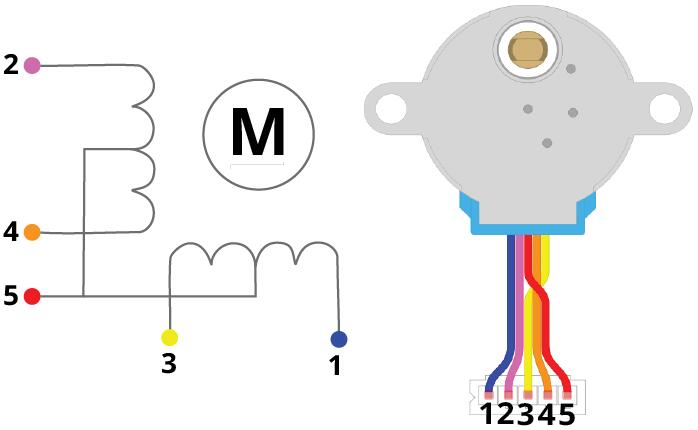

ULN2003五线四相步进电机驱动板

ULN2003 是一款高耐压、大电流的达林顿晶体管阵列驱动芯片，它的核心功能就是充当一个“功率放大器”——可以用小信号去控制需要较大电流和电压的负载。它内部集成了7组独立的达林顿管（一种高增益的三极管组合），每一路都能提供高达500mA的灌电流（电流从负载流向芯片）并承受50V的电压-1-2-9。这使得像单片机这样的微控制器（其I/O口通常只能提供几毫安的电流），可以通过它来驱动继电器、电机等大功率器件。内部集成有续流二极管（钳位二极管）。当驱动像继电器线圈、电机绕组这类感性负载时，在关断瞬间会产生反向感应电压。这个二极管能为感应电流提供通路，从而保护前级的控制电路和驱动芯片不被损坏。它是一个反相驱动器，意味着当输入端为高电平时，对应的输出端会导通（相当于对地接通，即输出低电平）；反之，输入低电平时，输出关断-4-5。在设计电路时需要记住这一点。

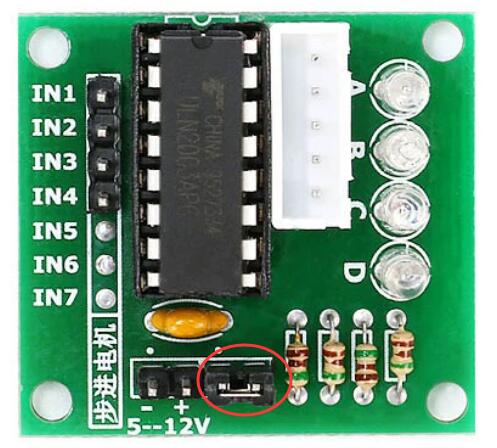

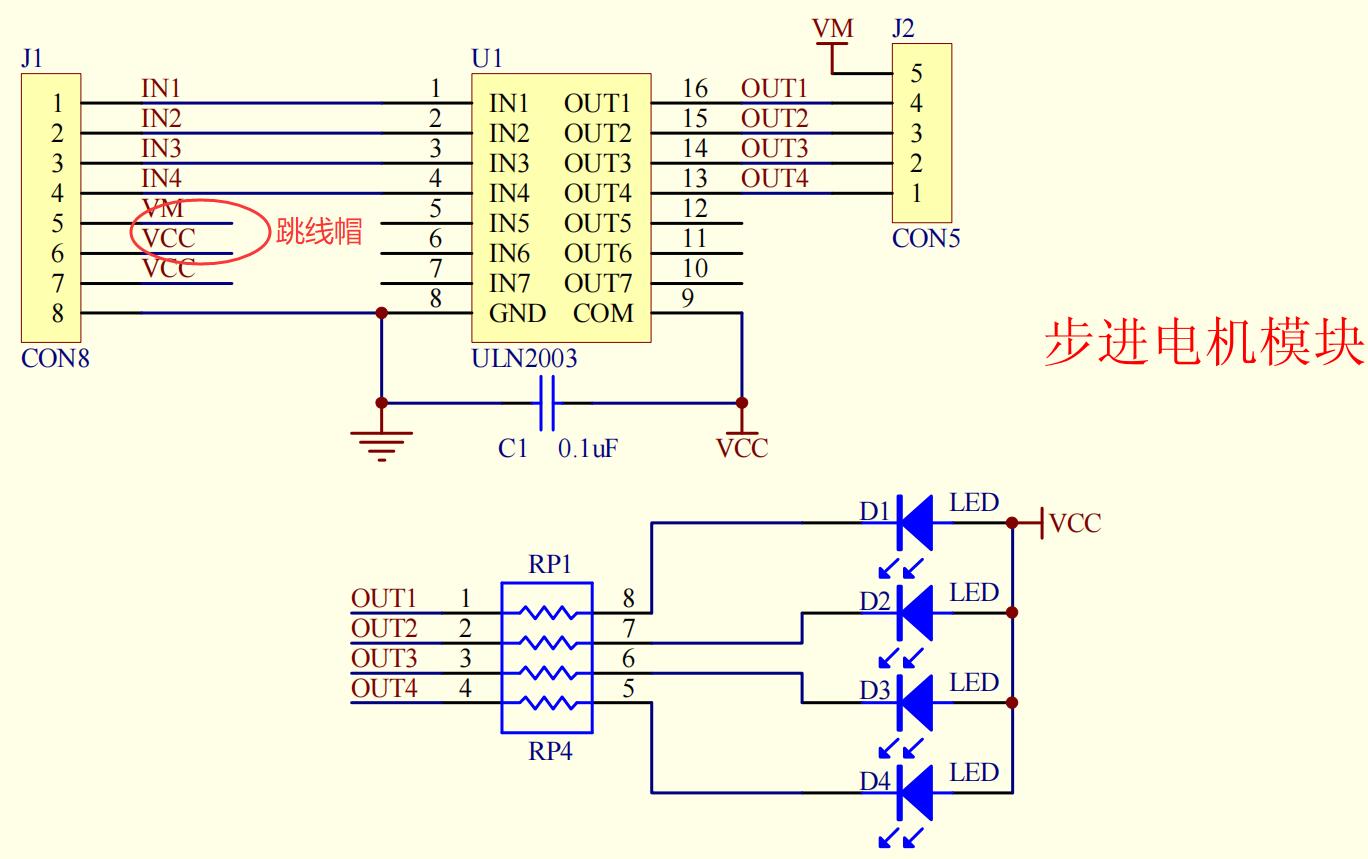

插上跳线帽，步进电机的供电引脚VM和 ULN2003芯片的VCC共一个电源VCC

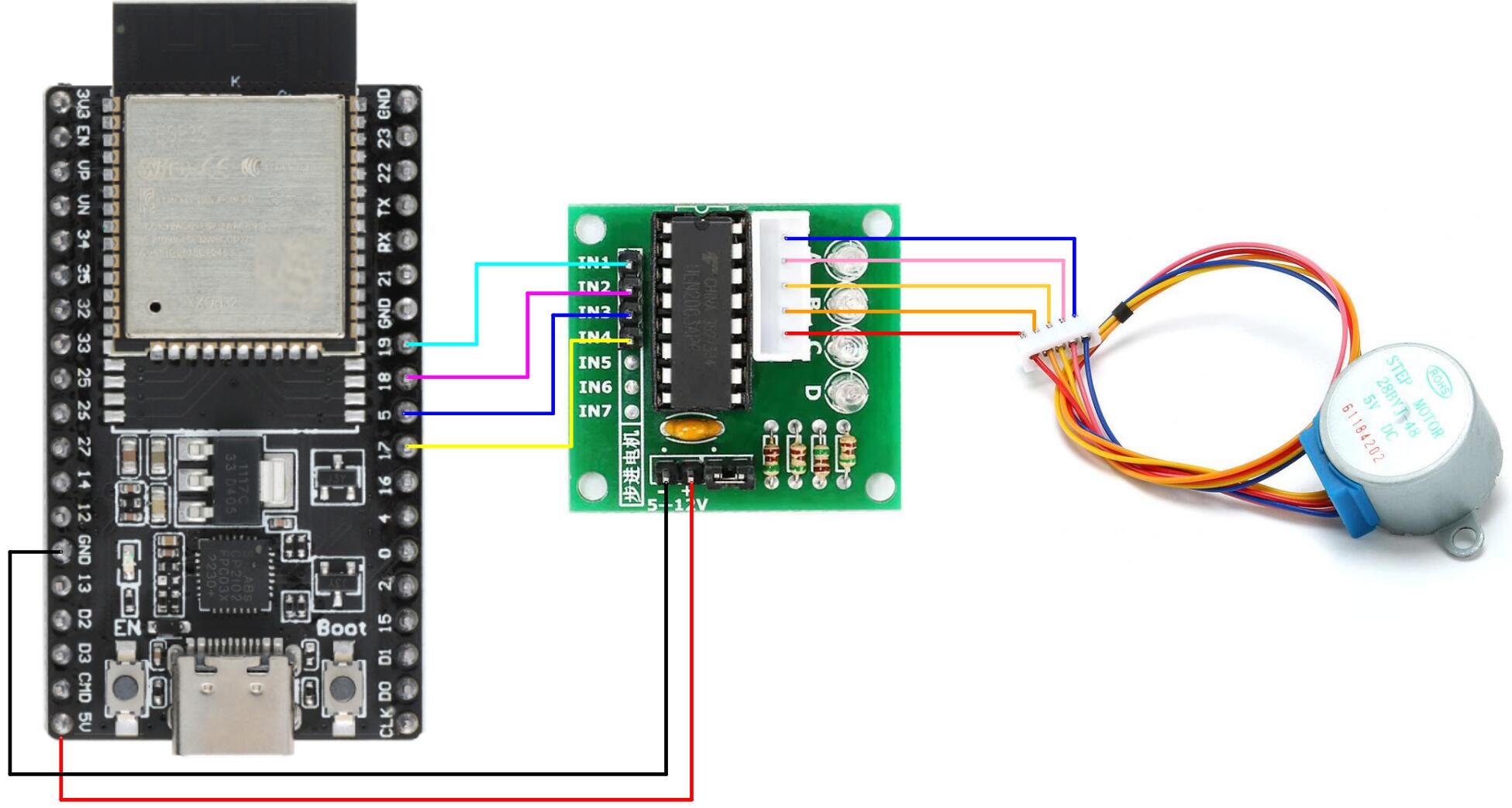

ESP32与ULN2003、28BYJ48步进电机接线

Arduino驱动代码

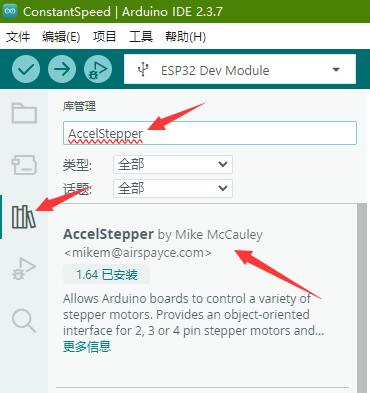

安装AccelStepper库

#include <AccelStepper.h>

const int stepsPerRevolution = 2048;  // change this to fit the number of steps per revolution

// ULN2003 Motor Driver Pins
#define IN1 5
#define IN2 4
#define IN3 14
#define IN4 12

// initialize the stepper library
AccelStepper stepper(AccelStepper::HALF4WIRE, IN1, IN3, IN2, IN4);

void setup() {
  // initialize the serial port
  Serial.begin(115200);

  // set the speed and acceleration
  stepper.setMaxSpeed(500);
  stepper.setAcceleration(100);
  // set target position
  stepper.moveTo(stepsPerRevolution);
}

void loop() {
  // check current stepper motor position to invert direction
  if (stepper.distanceToGo() == 0){
    stepper.moveTo(-stepper.currentPosition());
    Serial.println("Changing direction");
  }
  // move the stepper motor (one step at a time)
  stepper.run();
}

此例程实现了让步进电机逐步加速旋正转一圈快速停下后，紧接着也逐步加速反转一圈快速停下，如此循环下去。

总结

本文介绍了28BYJ48步进电机的内部原理、ULN2003驱动模块的特点。简化了外部驱动电路连接，最后用ESP32开发板驱动步进电机实现正反转。
