STM32 移植 SFUD：从芯片识别原理到移植实战

前言

做 OTA 升级、参数存储、外挂文件系统（FatFs / LittleFS）时，几乎都绕不开外部 SPI NOR Flash。麻烦的地方在于：华邦 W25Q、兆易 GD25Q、旺宏 MX25L……各家芯片的命令集大同小异却又各有差别，每换一颗芯片就得改一遍驱动。

SFUD（Serial Flash Universal Driver）就是为解决这个问题而生的开源库（作者 armink），核心卖点就一个字：通用。

• 基于 JEDEC SFDP 标准，自动识别芯片容量、页大小、擦除粒度等参数；

• 老芯片读不到 SFDP？还有内置芯片信息表兜底；

• 对上提供统一 API：sfud_read / sfud_write / sfud_erase；

• 对下只需移植一个 SPI 收发接口，就能同时驱动任意多颗、不同厂家的 Flash。

本文分两部分：先讲清楚 SFUD 的核心对象、设备表和芯片识别机制，再以 STM32 HAL + W25Q128 为例走一遍完整移植流程。

源码仓库：GitHub - armink/SFUD: An using JEDEC's SFDP standard serial (SPI) flash universal driver library | 一款使用 JEDEC SFDP 标准的串行 (SPI) Flash 通用驱动库 · GitHub

一、工程结构：需要加入哪些文件

SFUD 的源码非常克制，全部加进工程也就 6 个文件：

sfud
├── inc
│   ├── sfud.h              ← 对外 API
│   ├── sfud_def.h          ← 核心数据结构（sfud_flash / sfud_spi）
│   ├── sfud_flash_def.h    ← 内置芯片信息表
│   └── sfud_cfg.h          ← 移植配置：设备在这里注册
├── src
│   ├── sfud.c              ← 核心逻辑
│   └── sfud_sfdp.c         ← SFDP 参数表读取与解析
└── port
    └── sfud_port.c         ← 移植文件：本文的主战场

整个移植只动两个文件：sfud_cfg.h 和 sfud_port.c，其余原封不动加进工程即可。

二、SFUD 的核心对象：sfud_flash

SFUD 里的一切都围绕 sfud_flash 这个结构体展开（定义在 sfud_def.h），每一颗 Flash 芯片对应一个对象：

/**
 * serial flash device
 */
typedef struct {
    char *name;                /* 设备名称 */
    size_t index;              /* 设备在 flash_table 中的索引 */
    sfud_flash_chip chip;      /* 设备信息 */
    sfud_spi spi;              /* 设备所使用的 SPI 接口 */
    bool init_ok;              /* 初始化状态标志 */
    bool addr_in_4_byte;       /* 是否使用 4 字节地址寻址模式 */
    struct {                   /* 向设备发送指令时等待响应过程的延时和尝试次数 */
        void (*delay)(void);   /* 设备操作延时等待函数 */
        size_t times;          /* 等待设备操作完成的重试次数 */
    } retry;
    void *user_data;           /* 用户自定义数据 */
​
#ifdef SFUD_USING_QSPI         /* 如果启用 QSPI 接口 */
    sfud_qspi_read_cmd_format read_cmd_format;   /* 用于支持 QSPI */
#endif
​
#ifdef SFUD_USING_SFDP         /* 如果启用 SFDP 机制 */
    sfud_sfdp sfdp;            /* 存储设备的可发现参数 */
#endif
​
} sfud_flash, *sfud_flash_t;

从移植的视角看，这个结构体可以分成两半：

• SFUD 自己填的：chip（识别流程的产物——容量、擦除命令、擦除粒度都在这）、sfdp、init_ok、addr_in_4_byte；

• 移植层要填的：spi 和 retry，这正是 sfud_spi_port_init() 的工作。

其中 spi 成员是 sfud_spi 类型，里面就是移植要挂上去的几个函数指针：

typedef struct __sfud_spi {
    char *name;                                   /* SPI 设备名称，与设备表中 .spi.name 对应 */
    sfud_err (*wr)(const struct __sfud_spi *spi,  /* SPI 先写后读接口（移植核心） */
                   const uint8_t *write_buf, size_t write_size,
                   uint8_t *read_buf, size_t read_size);
#ifdef SFUD_USING_QSPI
    sfud_err (*qspi_read)(const struct __sfud_spi *spi, uint32_t addr,
                          sfud_qspi_read_cmd_format *qspi_read_cmd_format,
                          uint8_t *read_buf, size_t read_size);  /* QSPI 快速读接口 */
#endif
    void (*lock)(const struct __sfud_spi *spi);   /* 总线加锁（可选） */
    void (*unlock)(const struct __sfud_spi *spi); /* 总线解锁（可选） */
    void *user_data;                              /* 用户数据，一般放 SPI 句柄 */
} sfud_spi, *sfud_spi_t;

三、设备列表：sfud_cfg.h

SFUD 支持同时管理多颗 Flash，所有要用的设备都在 sfud_cfg.h 的设备表里注册。SFUD 内部会用这张表实例化出一个 sfud_flash 数组（sfud.c 里的 flash_table[]）：

#ifndef _SFUD_CFG_H_
#define _SFUD_CFG_H_
​
#define SFUD_DEBUG_MODE
​
#define SFUD_USING_SFDP
​
#define SFUD_USING_FLASH_INFO_TABLE
​
enum {
    SFUD_W25Q128_DEVICE_INDEX = 0, /* 定义设备的序列号 */
};
​
#define SFUD_FLASH_DEVICE_TABLE                                                \
{    /* 定义设备的信息 */                                                      \
    [SFUD_W25Q128_DEVICE_INDEX] = {.name = "W25Q128", .spi.name = "SPI1"},     \
}
​
#define SFUD_USING_QSPI
​
#endif /* _SFUD_CFG_H_ */

几个配置项的含义：

配置项	作用
SFUD_DEBUG_MODE	打开调试日志（sfud_log_debug 才会被调用）
SFUD_USING_SFDP	使能 SFDP 自动识别（识别途径一）
SFUD_USING_FLASH_INFO_TABLE	使能内置芯片表兜底（识别途径二）
设备枚举 + SFUD_FLASH_DEVICE_TABLE	注册设备：.name 是设备名（日志里显示），.spi.name 是总线名（传给移植层，多路 SPI 时用来区分）
SFUD_USING_QSPI	使用 QSPI 外设时才打开

设备的序列号（枚举值）后面有两个用处：sfud_get_device(index) 取设备对象，以及 sfud_spi_port_init() 里按索引分发初始化。

四、SFUD 是怎么识别芯片的

移植之前先搞清楚一个问题：我没告诉 SFUD 芯片多大、扇区多大，它怎么就能直接读写擦？答案是初始化时的三级识别机制：

sfud_init()
   └─ 逐个设备 sfud_device_init()
        ├─ 0x9F 读 JEDEC ID（厂商 ID + 类型 ID + 容量 ID）
        ├─ 设备表里手动写死了 .chip 参数？ ──是──► 直接采用，跳过识别
        ├─ 0x5A 读 SFDP 参数表成功？       ──是──► 解析出容量/擦除粒度
        ├─ JEDEC ID 命中内置芯片表？       ──是──► 采用表中参数
        └─ 全部失败 ──────────────────────────► 初始化失败

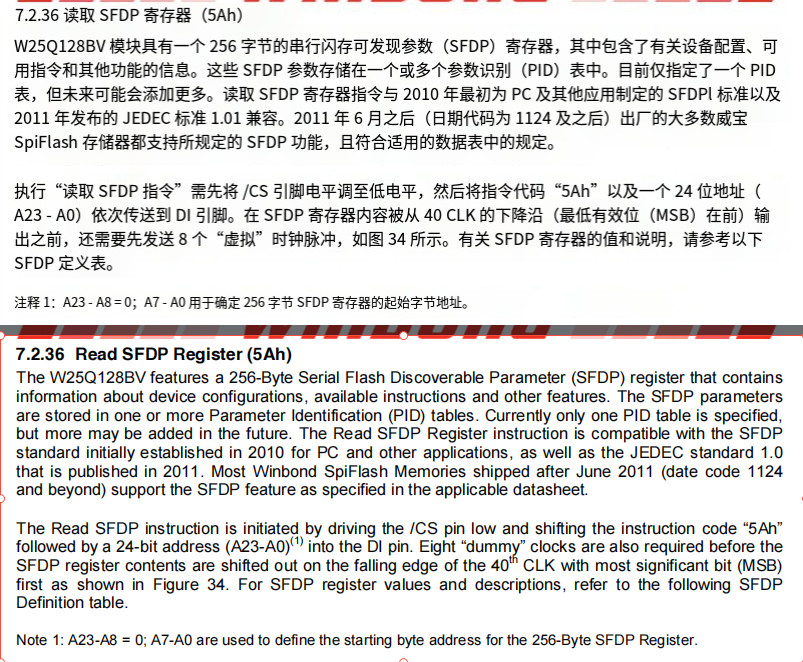

途径一：SFDP 参数表——芯片自己报参数

JEDEC 标准（JESD216）规定，现代 NOR Flash 内部有一张只读参数表，叫 SFDP（Serial Flash Discoverable Parameters）。芯片出厂时就把自己的容量、页大小、支持哪几种擦除命令、每种擦多大，全都烧在这张表里了。

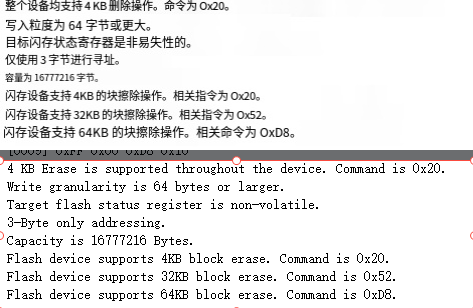

SFUD 初始化时用 0x5A 命令把这张表读出来（sfud_sfdp.c:337-352），然后解析出擦除信息（sfud_sfdp.c:307-315）：

这就是 SFUD「通用」的底气：参数是芯片自己报的，驱动根本不需要认识这颗芯片。

途径二：JEDEC ID + 内置芯片表（SFDP 读不到时兜底）

老芯片没有 SFDP 表。这时 SFUD 用 0x9F 读 JEDEC ID——厂商 ID + 类型 ID + 容量 ID 共 3 字节（W25Q128 是 EF 40 18），拿去和内置的 25 款芯片表比对（sfud_flash_def.h:134），命中就直接用表里预置的参数。

途径三：手动指定（前两条都失败才需要）

在 sfud_cfg.h 的设备表里直接把 .chip 参数写死，SFUD 会跳过识别直接采用。只有非常冷门、两条自动识别路都走不通的芯片才用得上。

五、移植实战

硬件环境：W25Q128 挂在 SPI1 上，CS 用普通 GPIO 软件控制（不要用硬件 NSS——SFUD 要求一次 CS 周期内完成先写后读，必须自己掌控 CS 时序）。CubeMX 把 SPI1 配成全双工主模式、8bit、Mode 0（CPOL=0/CPHA=0，W25Q 系列 Mode 0/Mode 3 均可），再留一个 UART 给日志。

5.1 第一步：sfud_cfg.h 注册设备，按硬件裁剪 QSPI

先在设备表里注册自己的芯片，然后看一眼 SFUD_USING_QSPI：这个宏是给 QSPI 外设（四线快速读）准备的，打开后 sfud_spi 会多出 qspi_read 接口、sfud_flash 会多出 read_cmd_format 成员，移植工作量直接翻倍。用的是普通 SPI 就注释掉它：

#ifndef _SFUD_CFG_H_
#define _SFUD_CFG_H_
​
#define SFUD_DEBUG_MODE
​
#define SFUD_USING_SFDP
​
#define SFUD_USING_FLASH_INFO_TABLE
​
enum {
    SFUD_W25Q128_DEVICE_INDEX = 0, /* 定义设备的序列号 */
};
​
#define SFUD_FLASH_DEVICE_TABLE                                                \
{    /* 定义设备的信息 */                                                      \
    [SFUD_W25Q128_DEVICE_INDEX] = {.name = "W25Q128", .spi.name = "SPI1"},     \
}
​
/* #define SFUD_USING_QSPI */    /* 硬件没有 QSPI 功能，注释掉 */
​
#endif /* _SFUD_CFG_H_ */

5.2 第二步：sfud_port.c 移植层准备

sfud_port.c 开头先把包含、宏和日志缓冲准备好（数值按自己的硬件调整）：

#include "sfud.h"
#include "spi.h"      /* CubeMX 生成，提供 hspi1 */
#include <stdarg.h>
#include <stdio.h>
​
#define SFUD_SPI_MAX_CHUNK       (65535U)   /* HAL 单次传输上限（Size 参数为 uint16_t） */
#define SFUD_SPI_TIMEOUT_MS      (1000U)    /* HAL 传输超时（ms） */
#define SFUD_RETRY_TIMES         (600000U)  /* 100us x 600000 ≈ 60s 忙等待超时 */
#define SFUD_DELAY_100US_LOOPS   (4200U)    /* 168MHz 主频下约 100us 的空循环次数 */
​
#define SFUD_CS_LOW()   HAL_GPIO_WritePin(FLASH_CS_GPIO_Port, FLASH_CS_Pin, GPIO_PIN_RESET)
#define SFUD_CS_HIGH()  HAL_GPIO_WritePin(FLASH_CS_GPIO_Port, FLASH_CS_Pin, GPIO_PIN_SET)
​
static char log_buf[256];   /* 日志格式化缓冲区 */

接下来实现四个必选项：spi_write_read、sfud_spi_port_init、sfud_log_debug、sfud_log_info。

5.3 spi_write_read：整个移植的核心

SFUD 所有的 Flash 操作——读 ID、读 SFDP、读状态寄存器、擦除、页编程、读数据——最终都汇到这一个函数。它的时序契约很简单：拉低 CS → 把 write_buf 发出去 → 把 read_size 字节收回来 → 拉高 CS，写和读必须在同一个 CS 周期内完成。

/**
 * @brief SPI 先写后读接口（SFUD 核心回调）
 *
 * 拉低 CS 后先发送 write_size 字节命令/数据，再接收 read_size 字节，
 * 最后拉高 CS。写、读长度超过 HAL 单次传输上限（65535 字节）时自动
 * 分段传输。仅写或仅读时另一方向长度传 0 即可。
 *
 * @param[in]  spi        SFUD SPI 设备对象（user_data 为 &hspi1）
 * @param[in]  write_buf  待发送数据缓冲区（write_size 为 0 时可为 NULL）
 * @param[in]  write_size 发送字节数
 * @param[out] read_buf   接收数据缓冲区（read_size 为 0 时可为 NULL）
 * @param[in]  read_size  接收字节数
 *
 * @retval SFUD_SUCCESS       传输成功
 * @retval SFUD_ERR_NOT_FOUND spi 或其 user_data（SPI 句柄）为 NULL
 * @retval SFUD_ERR_WRITE     写参数非法或 HAL 发送失败/超时
 * @retval SFUD_ERR_READ      读参数非法或 HAL 接收失败/超时
 */
static sfud_err spi_write_read(const sfud_spi *spi, const uint8_t *write_buf,
                               size_t write_size, uint8_t *read_buf,
                               size_t read_size)
{
    sfud_err           result = SFUD_SUCCESS;
    SPI_HandleTypeDef *hspi   = NULL;
    uint16_t           chunk  = 0U;
​
    if (spi == NULL || spi->user_data == NULL)
    {
        return SFUD_ERR_NOT_FOUND;
    }
    if (write_size > 0U && write_buf == NULL)
    {
        return SFUD_ERR_WRITE;
    }
    if (read_size > 0U && read_buf == NULL)
    {
        return SFUD_ERR_READ;
    }
​
    hspi = (SPI_HandleTypeDef *)spi->user_data;
​
    SFUD_CS_LOW();
​
    /* 发送阶段：命令 + 地址 +（可选）待写数据 */
    while (result == SFUD_SUCCESS && write_size > 0U)
    {
        chunk = (write_size > SFUD_SPI_MAX_CHUNK) ?
                (uint16_t)SFUD_SPI_MAX_CHUNK : (uint16_t)write_size;
        if (HAL_SPI_Transmit(hspi, (uint8_t *)write_buf, chunk,
                             SFUD_SPI_TIMEOUT_MS) != HAL_OK)
        {
            result = SFUD_ERR_WRITE;
        }
        write_buf  += chunk;
        write_size -= chunk;
    }
​
    /* 接收阶段：读状态寄存器 / 读数据 */
    while (result == SFUD_SUCCESS && read_size > 0U)
    {
        chunk = (read_size > SFUD_SPI_MAX_CHUNK) ?
                (uint16_t)SFUD_SPI_MAX_CHUNK : (uint16_t)read_size;
        if (HAL_SPI_Receive(hspi, read_buf, chunk,
                            SFUD_SPI_TIMEOUT_MS) != HAL_OK)
        {
            result = SFUD_ERR_READ;
        }
        read_buf  += chunk;
        read_size -= chunk;
    }
​
    SFUD_CS_HIGH();
​
    return result;
}

几个容易踩的坑：

1. CS 必须包住整个「写 + 读」。不能发完命令就抬 CS 再拉低去读，那样 Flash 会认为是两条独立命令，读回来全是 0xFF；

2. HAL 的 Size 参数是 uint16_t，一次最多 65535 字节，大块读写要分段——上面用 chunk 循环处理；

3. 仅写（如擦除命令）时 read_size 传 0，仅读时同理，函数对两个方向的 0 长度都要兼容；

4. SPI 句柄从 spi->user_data 里取，是 sfud_spi_port_init 注册进来的——这样同一个函数就能服务多颗挂在不同 SPI 上的 Flash。

5.4 sfud_spi_port_init：把回调挂到设备对象上

sfud_init() 初始化每个设备时都会回调这个函数。SPI 外设和 CS 引脚已经由 CubeMX 生成的代码初始化过了，这里只做一件事：按设备索引把读写函数、锁和重试参数挂到 flash 对象上。

/**
 * @brief SFUD 移植层初始化（SFUD 核心回调）
 *
 * 由 sfud_init() / sfud_device_init() 调用。SPI 外设与 CS 引脚已由
 * CubeMX 生成的 MX_SPI1_Init() / MX_GPIO_Init() 完成初始化，此处仅
 * 注册读写、锁与重试参数。
 *
 * @param[in,out] flash SFUD Flash 设备对象
 *
 * @retval SFUD_SUCCESS       注册成功
 * @retval SFUD_ERR_NOT_FOUND flash 为 NULL 或设备索引未注册
 *
 * @note 调用前必须先执行 MX_GPIO_Init() 与 MX_SPI1_Init()。
 */
sfud_err sfud_spi_port_init(sfud_flash *flash)
{
    sfud_err result = SFUD_SUCCESS;
​
    if (flash == NULL)
    {
        return SFUD_ERR_NOT_FOUND;
    }
​
    switch (flash->index)
    {
    case SFUD_W25Q128_DEVICE_INDEX:
    {
        flash->spi.wr        = spi_write_read;
        flash->spi.lock      = spi_lock;
        flash->spi.unlock    = spi_unlock;
        flash->spi.user_data = &hspi1;
        /* 忙等待重试：每次约 100us，共约 60s 超时 */
        flash->retry.delay   = retry_delay_100us;
        flash->retry.times   = SFUD_RETRY_TIMES;
        break;
    }
    default:
    {
        result = SFUD_ERR_NOT_FOUND;
        break;
    }
    }
​
    return result;
}

说明两点：

• retry.times 决定「等待擦除/写入完成」的超时上限。W25Q128 整片擦除手册标称最长 200s 量级、扇区擦除数百毫秒，按每次 100us 延时配 60 万次约等于 60s，覆盖扇区/块擦除足够，做整片擦除时记得加大；

• 如果不打算实现可选项，spi.lock / spi.unlock / retry.delay 这几行直接删掉即可——SFUD 内部调用前都做了判空，为 NULL 就跳过。

5.5 sfud_log_debug / sfud_log_info：日志输出

SFUD 用 SFUD_DEBUG / SFUD_INFO 两个宏打日志，分别落到这两个函数。sfud_log_debug 只在 sfud_cfg.h 定义了 SFUD_DEBUG_MODE 时被调用，sfud_log_info 则无条件调用。

/**
 * @brief 输出 SFUD 调试日志（带文件名与行号）
 *
 * 仅在 sfud_cfg.h 定义 SFUD_DEBUG_MODE 时被 SFUD_DEBUG 宏调用。
 *
 * @param[in] file   调用处源文件名
 * @param[in] line   调用处行号
 * @param[in] format printf 风格格式串
 * @param[in] ...    可变参数
 *
 * @note 依赖 printf 重定向（fputc/_write 到 UART），未重定向前
 *       标准库 printf 会走半主机导致程序卡死。
 */
void sfud_log_debug(const char *file, const long line, const char *format, ...)
{
    va_list args;
​
    va_start(args, format);
    printf("[SFUD](%s:%ld) ", file, line);
    vsnprintf(log_buf, sizeof(log_buf), format, args);
    printf("%s\r\n", log_buf);
    va_end(args);
}
/**
 * @brief 输出 SFUD 常规信息日志
 *
 * 由 SFUD_INFO 宏无条件调用（不受 SFUD_DEBUG_MODE 控制）。
 *
 * @param[in] format printf 风格格式串
 * @param[in] ...    可变参数
 *
 * @note 依赖 printf 重定向，同 sfud_log_debug。
 */
void sfud_log_info(const char *format, ...)
{
    va_list args;
​
    va_start(args, format);
    printf("[SFUD]");
    vsnprintf(log_buf, sizeof(log_buf), format, args);
    printf("%s\r\n", log_buf);
    va_end(args);
}

这里最大的坑不是函数本身，而是 printf 重定向：没重定向就调用标准库 printf，会走半主机（semihosting）机制直接卡死。Keil 下重定向 fputc（并勾选 MicroLIB 或做好半主机禁用处理），GCC 工具链则实现 _write()：

/* Keil MDK 重定向示例；GCC 工具链请实现 _write() */
int fputc(int ch, FILE *f)
{
    (void)f;
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1U, 0xFFFFU);
    return ch;
}

5.6 可选移植项

以下三个接口不实现也能跑（对应注册行删掉即可），但各有各的适用场景。

spi_lock / spi_unlock：裸机/单任务没影响，多任务并发才需要

/**
 * @brief 锁定 SPI 总线
 *
 * 当前 Flash 仅由单一上下文访问（APP 的 OTA 任务 / Bootloader 主循环），
 * 故为空实现。若日后 APP 中出现多任务并发访问，请在此接入 FreeRTOS
 * 互斥锁（osMutexAcquire）。
 *
 * @param[in] spi SFUD SPI 设备对象
 *
 * @note 严禁用关中断（__disable_irq）实现本锁：SFUD 把「等待擦除完成」
 *       也包在锁内，扇区擦除最长可达数百毫秒，关中断会导致 RTOS 心跳、
 *       UART、以太网全部停摆。
 */
static void spi_lock(const sfud_spi *spi)
{
    (void)spi;
}
/**
 * @brief 解锁 SPI 总线
 *
 * 与 spi_lock 配对，当前为空实现，说明见 spi_lock。
 *
 * @param[in] spi SFUD SPI 设备对象
 */
static void spi_unlock(const sfud_spi *spi)
{
    (void)spi;
}

特别强调注释里那条 note：不要图省事用关中断当锁。SFUD 的加锁范围覆盖了「等待擦除完成」的整个忙等待过程，一次扇区擦除就是几百毫秒，这段时间关着中断，RTOS 心跳、UART、以太网全部停摆。要锁就用互斥量。

retry_delay_100us：忙等待轮询间隔

SFUD 等待擦除/写入完成时，会循环读状态寄存器的 BUSY 位，每轮之间调用一次 retry.delay。不注册也行（变成不带间隔的纯轮询），注册后总线压力小得多，超时时间也更好估算。

/**
 * @brief 忙等待重试间隔延时，约 100us
 *
 * 供 SFUD 轮询 Flash 状态寄存器 BUSY 位时调用，
 * 空循环次数按 168MHz 主频估算。
 *
 * @note delay 必须为 volatile，否则高优化等级下整个循环会被编译器删除。
 */
static void retry_delay_100us(void)
{
    volatile uint32_t delay = SFUD_DELAY_100US_LOOPS;
​
    while (delay-- > 0U)
    {
    }
}

注意 volatile 不能省：这是个没有任何副作用的空循环，-O2 以上编译器会把它整个优化掉，延时直接归零，超时时间就全乱了。

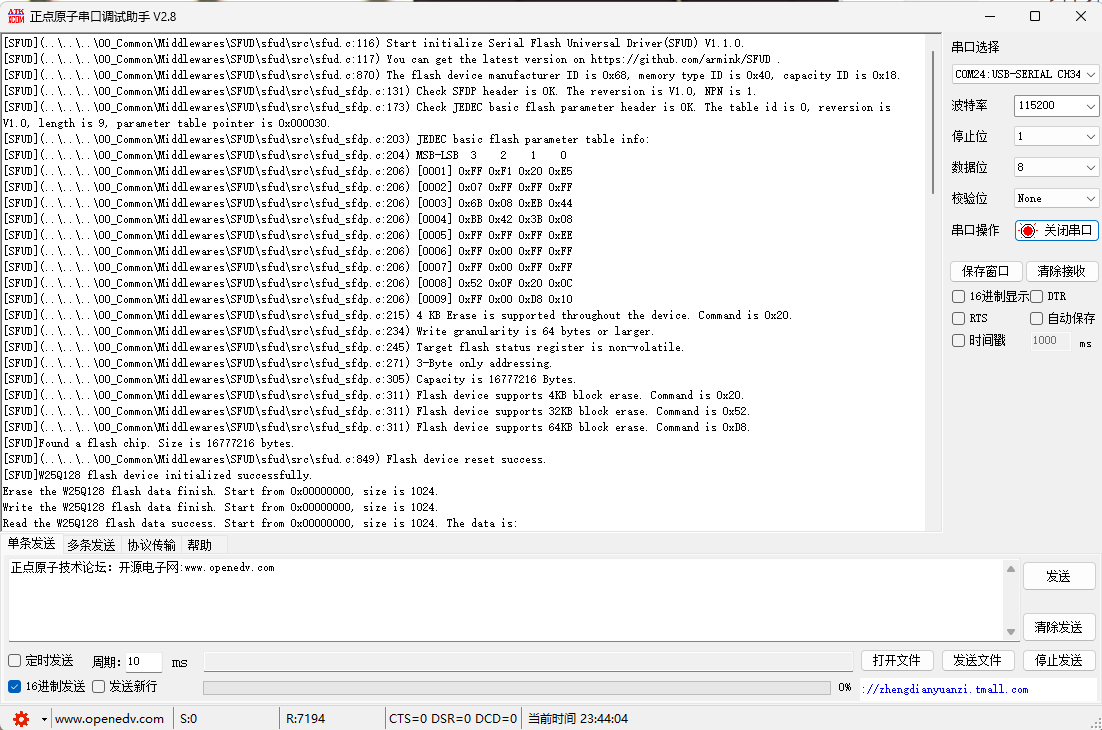

六、跑起来：验证移植

四个必选项写完，主函数里调用 sfud_init() 做个读写回环测试：

#include "sfud.h"
​
int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_SPI1_Init();
    MX_USART1_UART_Init();
​
    if (sfud_init() == SFUD_SUCCESS)
    {
        const sfud_flash *flash = sfud_get_device(SFUD_W25Q128_DEVICE_INDEX);
        uint8_t read_buf[16] = {0};
​
        sfud_erase(flash, 0U, 4096U);
        sfud_write(flash, 0U, 11U, (const uint8_t *)"Hello SFUD");
        sfud_read(flash, 0U, sizeof(read_buf), read_buf);
        printf("read: %s\r\n", read_buf);
    }
​
    while (1)
    {
    }
}

识别成功的话，串口会打出类似这样的日志（容量 16777216 字节 = 16MB，正是 W25Q128）：

从这一刻起，读写擦全部走统一 API，芯片换成 GD25Q128、MX25L128 也不用改一行驱动——这就是 SFDP 识别机制带来的红利。

七、总结：移植清单

移植项	位置	必选	作用
设备表注册	sfud_cfg.h	✅	声明有哪些 Flash、名字、挂在哪条 SPI
SFUD_USING_QSPI 裁剪	sfud_cfg.h	✅	没有 QSPI 功能就注释掉
spi_write_read	sfud_port.c	✅	唯一的硬件收发通道，CS 包住先写后读
sfud_spi_port_init	sfud_port.c	✅	把回调和重试参数挂到设备对象上
sfud_log_debug / sfud_log_info	sfud_port.c	✅	日志输出，依赖 printf 重定向
spi_lock / spi_unlock	sfud_port.c	可选	多任务并发保护，严禁用关中断实现
retry_delay_100us	sfud_port.c	可选	忙等待轮询间隔，注意 volatile

回头看，SFUD 的移植量其实小得惊人：真正和硬件打交道的只有 spi_write_read 一个函数，其余都是注册和日志。识别芯片的脏活累活（SFDP 解析、芯片表比对）全部由库内部完成——这正是「通用驱动」该有的样子。

参考

• SFUD 源码仓库：GitHub - armink/SFUD: An using JEDEC's SFDP standard serial (SPI) flash universal driver library | 一款使用 JEDEC SFDP 标准的串行 (SPI) Flash 通用驱动库 · GitHub

• JEDEC JESD216：Serial Flash Discoverable Parameters (SFDP) 标准
