一、先理清几个容易混淆的概念

学习 RS485 前，最容易混在一起的几个词是：串口、UART、TTL/CMOS、RS232、RS422、RS485。

串口是一个比较泛的说法。UART、RS232、RS422、RS485 都遵循类似的串行通信时序，因此平时经常被统称为“串口通信”。

UART 是 STM32 内部的串口外设，它负责产生串行通信时序，例如：

• 起始位

• 有效数据位

• 校验位

• 停止位

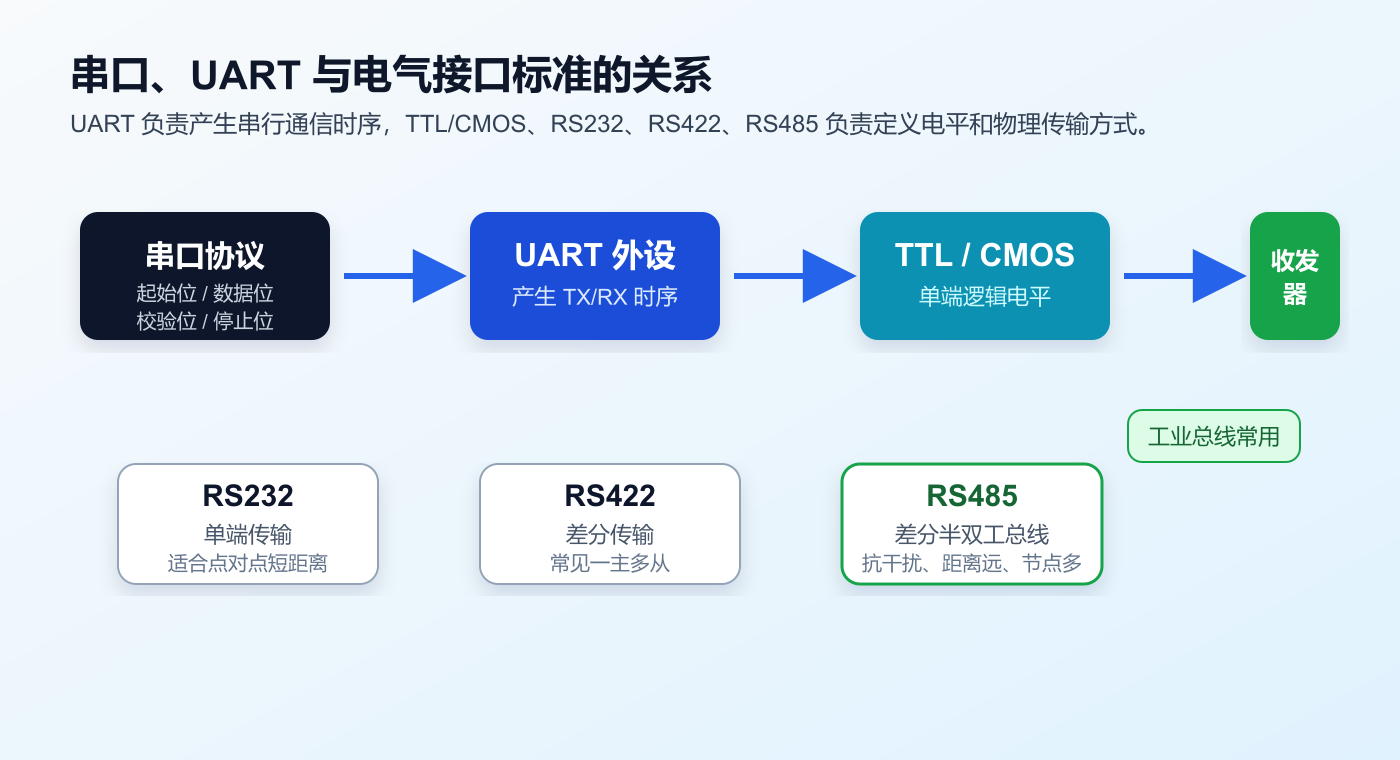

TTL/CMOS、RS232、RS422、RS485 则更偏向“接口电气标准”，也就是逻辑 1 和逻辑 0 在物理线路上怎么表示。

可以这样理解：

名称	重点	简单理解
UART	通信时序	STM32 内部外设，产生 TX/RX 串口帧
TTL/CMOS	单端逻辑电平	MCU 引脚直接输出的逻辑电平
RS232	单端接口标准	常用于传统串口设备，电平范围和 MCU 不同
RS422	差分接口标准	抗干扰能力强，常见一发多收结构
RS485	差分接口标准	支持多节点总线，常用于工业控制

所以，STM32 想使用 RS485 通信时，并不是直接把 UART_TX、UART_RX 接到总线上，而是需要经过 RS485 收发器完成电平和信号形式转换。

二、RS485 是什么

RS485 是一种串行通信接口标准，使用差分信号进行传输。它常用于工业控制、仪表采集、楼宇控制、远距离设备互联等场景。

RS485 的主要特点：

• 差分信号传输，抗干扰能力强

• 接口电平较低，不容易损坏芯片

• 传输速率较高

• 传输距离远

• 支持多个节点挂接在同一条总线上

• 常和 Modbus 等上层协议配合使用

RS485 的强项不是“协议复杂”，而是“物理层可靠”。在噪声较多、线缆较长、设备较分散的环境里，RS485 比普通 TTL 串口更适合。

三、差分信号为什么抗干扰

普通 TTL 串口是单端信号，接收端判断某一根线相对地的电平高低。线缆较长或现场干扰较强时，地电位差、共模噪声都可能影响判断。

RS485 使用 A、B 两根线传输一对相反的差分信号。接收端关心的不是某一根线对地电压，而是 A、B 两线之间的电压差。

逻辑关系可以概括为：

逻辑状态	差分电压含义
逻辑 1	差分电压为正，约 +(2~6)V
逻辑 0	差分电压为负，约 -(2~6)V

实际学习时，不必死记某个芯片在所有条件下的精确电压值，先抓住核心：接收器看的是两根线的差值，因此同向叠加到两根线上的干扰会被很大程度抵消。

四、RS485 总线结构

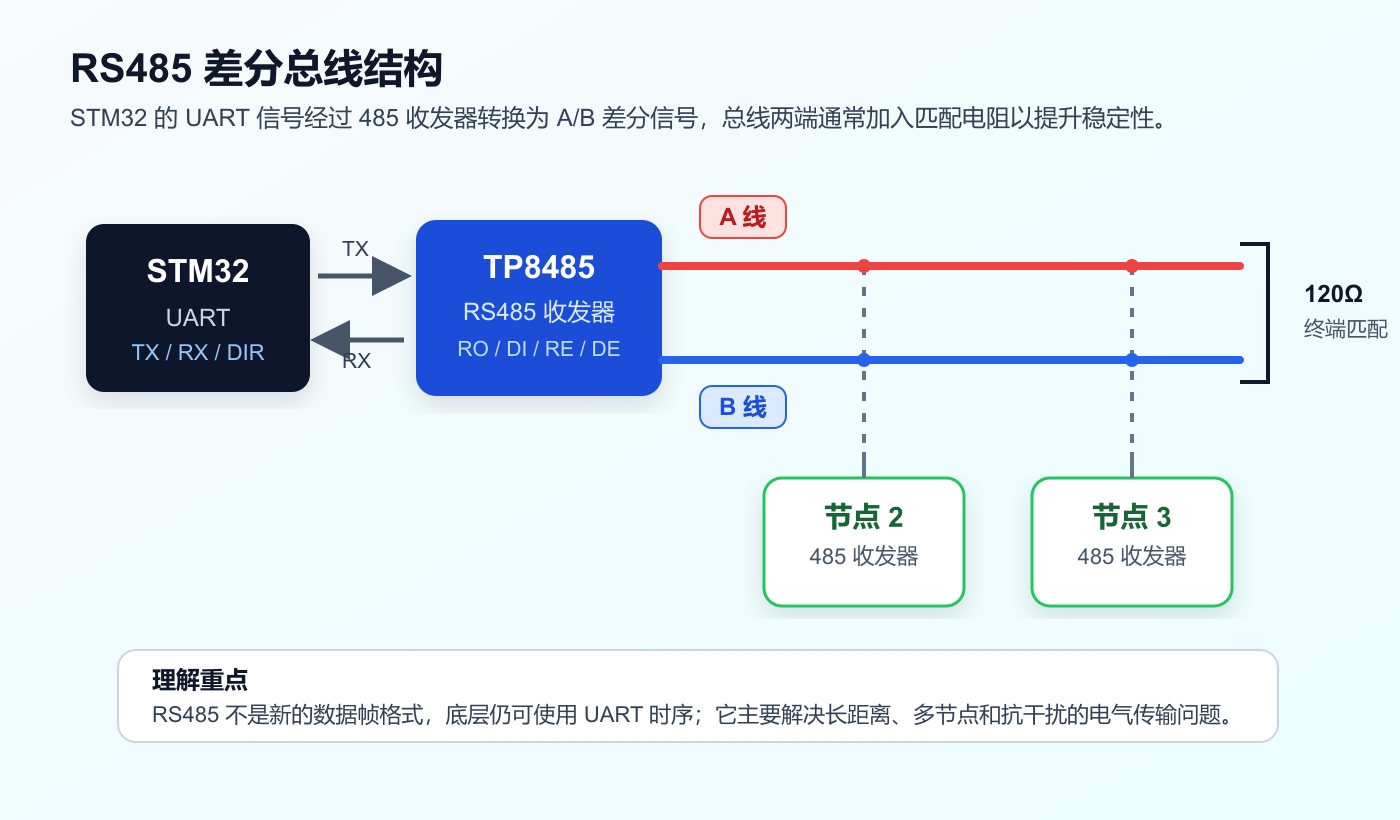

RS485 通常通过收发器芯片把 STM32 的 UART 信号转换为 A/B 差分总线信号。常见结构如下：

图中可以看到：

• STM32 侧仍然使用 UART 的 TX、RX

• 中间的 TP8485/SP3485 等芯片负责电平转换和总线驱动

• 总线侧使用 A、B 两根差分线

• 多个节点可以挂在同一条 A/B 总线上

• 总线两端通常需要终端匹配电阻

RS485 总线连接时要特别关注匹配电阻。匹配电阻的作用是提高总线稳定性、抑制反射和噪声。线缆较长、通信速率较高、节点较多时，这一点尤其重要。

实际布线还要注意：

• A/B 极性要统一，不能一端接反

• 总线拓扑尽量使用一条主干线，减少过长分支

• 线缆建议使用双绞线

• 远距离通信要考虑共地、隔离和浪涌保护

• 多节点通信时，上层协议要解决地址和总线仲裁问题

五、RS485 与 Modbus 的关系

RS485 只规定物理接口和电气传输方式，它本身不规定“谁发给谁”“数据是什么意思”“从机地址是多少”。

Modbus 是常见的上层通信协议，可以运行在 RS485 总线上。很多工业设备说“支持 RS485”，实际使用时往往还会说“支持 Modbus RTU”。

二者关系可以这样分：

层次	作用
RS485	解决电气传输：差分信号、长距离、多节点
UART	提供串行时序：起始位、数据位、校验位、停止位
Modbus RTU	定义数据帧：地址、功能码、寄存器、CRC 校验

也就是说，RS485 让数据能可靠地在总线上传输，Modbus RTU 决定这些数据应该如何组织和解释。

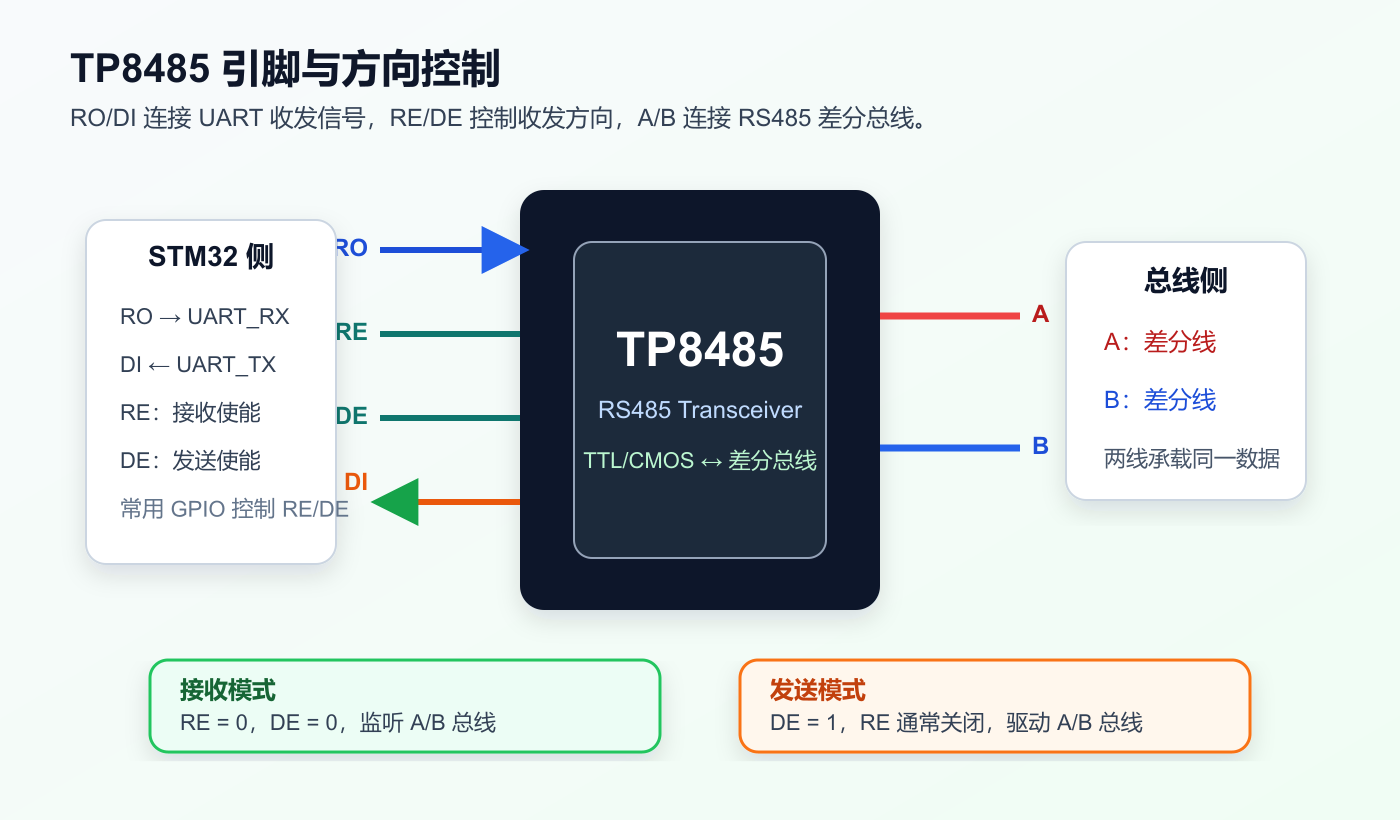

六、TP8485 收发器引脚说明

STM32 使用 RS485 时，常见做法是外接 485 电平转换芯片，例如 TP8485、SP3485 等。

TP8485 常见引脚含义如下：

引脚	含义	说明
RO	Receiver Output	接收器输出端，通常接 STM32 的 UART_RX
RE	Receiver Enable	接收器输出使能，低电平有效
DE	Driver Enable	驱动器输出使能，高电平有效
DI	Driver Input	驱动器输入端，通常接 STM32 的 UART_TX
A	Bus A	接收器输入端 / 驱动器输出端
B	Bus B	接收器输入端 / 驱动器输出端

其中最关键的是 RE 和 DE。

RS485 常见半双工通信中，发送和接收共用 A/B 两根线。为了避免多个节点同时驱动总线，需要通过 DE、RE 控制当前节点处于发送状态还是接收状态。

常见控制方式：

工作模式	DE	RE	状态说明
接收模式	0	0	驱动器关闭，接收器打开，监听总线
发送模式	1	通常关闭接收	驱动器打开，向 A/B 总线发送数据

很多开发板会把 RE 和 DE 接到同一个 GPIO 上：

• GPIO 输出低电平：进入接收模式

• GPIO 输出高电平：进入发送模式

这样控制简单，但要注意发送完成后及时切回接收模式，否则可能错过其他节点返回的数据。

七、STM32 HAL 库中常用接口

RS485 的底层收发依然依赖 UART，所以 HAL 层主要使用 UART 相关接口。

HAL 接口或宏	作用
__HAL_RCC_USARTx_CLK_ENABLE	使能串口外设时钟
HAL_UART_Init	初始化串口工作参数
__HAL_UART_ENABLE_IT	使能串口相关中断
HAL_UART_Transmit	串口发送数据
HAL_UART_Receive	串口接收数据
__HAL_UART_GET_FLAG	查询当前串口状态

这里要注意一个点：HAL UART 接口只负责“串口收发”，不会自动替你处理 RS485 的收发方向。

因此在半双工 RS485 中，发送流程通常要包含：

1. 拉高方向控制引脚，进入发送模式

2. 调用 UART 发送接口

3. 等待数据真正发送完成

4. 拉低方向控制引脚，回到接收模式

如果只等发送函数返回，但移位寄存器里最后一位还没完全发出去，就立刻切回接收模式，可能导致最后的数据位被截断。工程中通常要关注发送完成标志，例如 TC 标志。

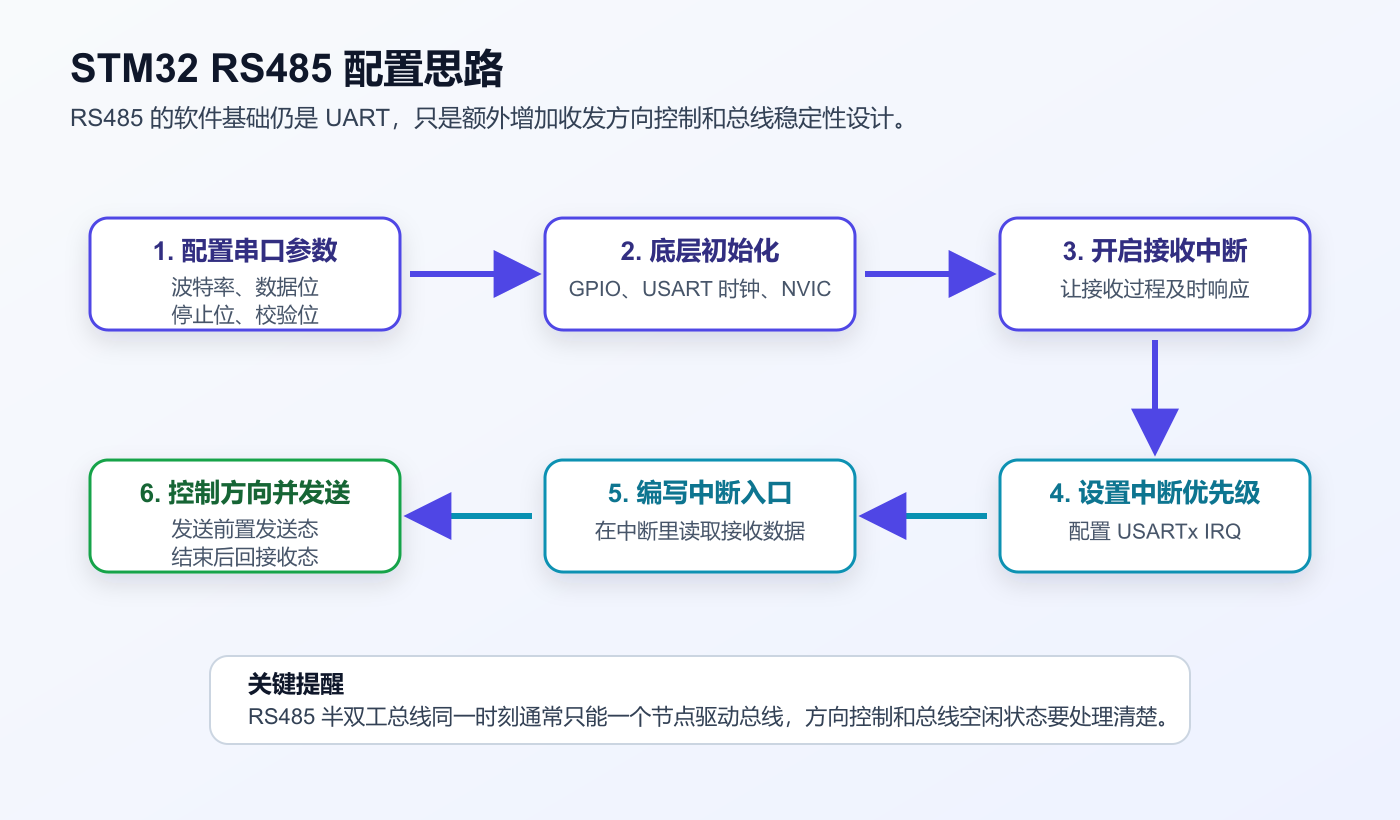

八、RS485 配置步骤

STM32 上配置 RS485，可以按下面的顺序理解：

1. 配置串口工作参数

先确定 UART 的基本通信参数：

• 波特率

• 数据位

• 停止位

• 校验方式

• 收发模式

通信双方必须保持一致，否则会出现乱码、接收失败或校验错误。

2. 完成串口底层初始化

底层初始化一般包括：

• 配置 UART TX/RX 对应 GPIO

• 使能 GPIO 时钟

• 使能 USART 外设时钟

• 配置中断控制器 NVIC

• 配置 RS485 方向控制 GPIO

RS485 方向控制引脚建议在初始化后默认置为接收模式，因为总线大部分时间应该处于监听状态。

3. 开启串口异步接收中断

RS485 总线通信通常不知道对方什么时候发数据，因此接收端常用中断方式。

开启接收中断后，收到数据时可以及时进入中断处理流程，避免主循环轮询不及时造成数据丢失。

4. 设置中断优先级并使能中断

需要配置 USART 对应的中断优先级，并使能对应 IRQ。优先级要根据项目中其他外设的重要程度合理安排。

如果系统中还有定时器、DMA、RTOS 或其他实时任务，就要避免 UART 接收中断被长时间阻塞。

5. 编写串口中断服务逻辑

中断服务函数中一般会调用 HAL 接收相关处理，完成数据读取、缓冲和状态更新。

这里不展开源码，只强调思路：中断里不要做太重的业务逻辑，建议把数据放入缓冲区，再由主循环或任务层解析。

6. 发送数据前后控制方向

半双工 RS485 最容易出问题的地方就是方向切换。

推荐思路：

• 平时保持接收模式

• 发送前切到发送模式

• 发送完成后等待最后一位真正发完

• 再切回接收模式

这样可以减少总线冲突，也能及时接收对端回复。
