Logic Analyzer（逻辑分析仪）是 Keil MDK 内置的强大调试工具，可以在软件仿真模式下无需硬件直接观察引脚波形和变量变化，特别适合调试时序相关的代码。

一、基础配置（关键前提）

在使用 Logic Analyzer 之前，必须正确配置工程，否则会出现 Unknown Signal 错误。

1.1 Target 选项卡设置

点击魔术棒图标 → Target 选项卡：

设置项	说明
Xtal (MHz)	填写实际晶振频率（你的工程是 2MHz）
Device	确认选择正确的芯片型号

⚠️ 晶振频率必须与代码配置一致，否则波形时间轴会完全错误。

1.2 Debug 选项卡设置（核心）

点击魔术棒 → Debug 选项卡：

text

✅ Use Simulator          （勾选，使用软件仿真模式）
✅ Run to main()          （勾选，自动运行到main函数）

对于 8051 工程，Dialog DLL 使用默认配置即可，无需像 STM32 那样修改 DARMSTM.DLL。

配置示例：

• Dialog DLL：默认（通常为 S8051.DLL 或空）

• Parameter：空或 -pAT89C52

配置完成后重新编译（F7），确保 0 Error(s), 0 Warning(s)。

二、打开 Logic Analyzer 窗口

1. 点击 Debug 按钮（放大镜图标）进入调试模式

2. 菜单栏：View → Analysis Windows → Logic Analyzer

3. 或者点击工具栏的 系统分析窗口图标（LA 图标）

![Logic Analyzer 打开方式示意]

text

View → Analysis Windows → Logic Analyzer

三、添加观测信号

3.1 添加引脚信号

1. 在 Logic Analyzer 窗口中点击 Setup 按钮

2. 在弹出的对话框中，在空白处双击或按 Insert 键

3. 输入信号名称，按回车确认

3.2 信号命名规则（8051）

信号类型	正确格式	说明
单个引脚	P1.7	观测 P1.7 引脚电平
单个引脚	P3.7	观测 P3.7 引脚电平
整个端口	P1	观测 P1 口所有引脚（十六进制）
全局变量	TICK	观测 TICK 变量的值

📌 注意：格式必须严格使用 Px.y，P1^7 或 PORT1.7 等格式会报错

3.3 配置显示属性

选中已添加的信号，在右侧设置：

属性	说明	推荐值
Display Type	显示模式	Bit（引脚）、Analog（变量波形）、State（状态转换）
Color	波形颜色	自定义
Hexadecimal Display	十六进制显示	根据需要勾选

![Setup Logic Analyzer 对话框示意]

text

信号列表：[P1.7] [P3.7] [TICK] ...
显示类型：Bit / Analog / State

3.4 添加变量信号

对于变量（如 TICK），可以直接在代码窗口中选中变量名，右键 → Add 'TICK' to... → Logic Analyzer。

⚠️ 限制：只能添加全局变量和静态变量，局部变量无法观测。

---

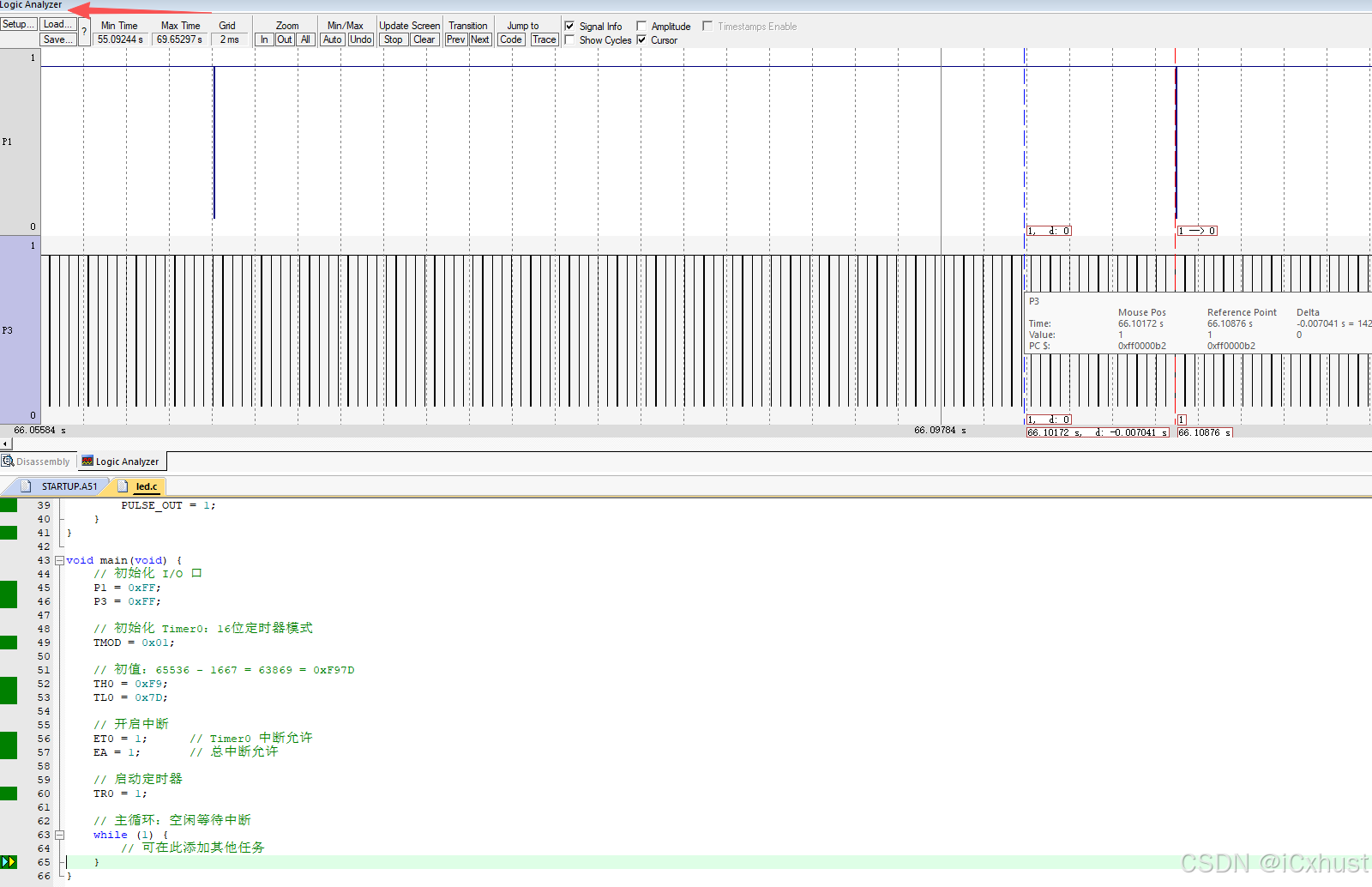

四、运行并观察波形

4.1 基本操作

操作	方法
运行程序	点击 Run 按钮（F5）
停止程序	点击 Stop 按钮
暂停刷新	点击 Stop 图标（波形停止更新但继续记录）
清除屏幕	点击 Clear 按钮
实时更新	View → Periodic Window Update（勾选）

4.2 波形缩放与测量

缩放波形：

• In（放大）：查看细节，网格时间间隔变小

• Out（缩小）：查看整体

• All：显示完整记录范围

测量时间：

1. 在波形上左键单击设置起始点（出现黄色光标）

2. 移动鼠标到结束点

3. 状态栏显示时间差：Delta = xxx ms

设置时间范围：

• Min Time / Max Time：设置显示的时间区间

• Grid：设置网格间隔

4.3 幅度调节（Analog模式）

对于变量波形：

• 点击 Auto：自动调节显示范围

• 手动设置 Min / Max：自定义幅度范围

•
