前言

本文以设置STM32f103c8t6的GPIOC的13号引脚为例，分别以寄存器直接操作底层和库函数的方式来学习GPIO 寄存器与配置的原理，详细介绍了寄存器方式，用以学习参考手册的使用和GPIO寄存器配置的底层原理。

一、GPIO 寄存器概述

STM32 的 GPIO 端口通过寄存器控制引脚模式、输入/输出状态，核心寄存器包括：

寄存器类型	功能描述	位宽与对应引脚
端口配置寄存器（CRL/CRH）	配置引脚工作模式（输入/输出、速度、上拉/下拉等），每 4 位控制 1 个引脚。CRL 控制低 8 位（Pin0~Pin7），CRH 控制高 8 位（Pin8~Pin15）。	32 位（CRL+CRH 共 64 位，控制 16 个引脚）
输入数据寄存器（IDR）	读取引脚电平状态，每一位对应 1 个引脚，低 16 位有效（对应 Pin0~Pin15），高 16 位未使用。	32 位（低 16 位有效）
输出数据寄存器（ODR）	控制引脚输出电平，写 1 输出高电平，写 0 输出低电平，低 16 位有效（对应 Pin0~Pin15），高 16 位未使用。	32 位（低 16 位有效）
置位/复位寄存器（BSRR/BRR）	快速设置/清除引脚输出（BSRR 低 16 位置位，高 16 位复位；BRR 仅低 16 位复位），避免 ODR 读-改-写操作。	32 位

二、GPIO 总线与引脚编号

• 所有 GPIO 外设挂载在 APB2 外设总线 上。
• 每个 GPIO 外设包含 16 个引脚（编号 0~15），寄存器仅低 16 位对应有效引脚。

三、GPIO 使能（时钟控制）

GPIO 需先使能时钟才能工作，通过 RCC_APB2ENR 寄存器 控制。例如，GPIOC 的时钟使能位为 IOPCEN（RCC_APB2ENR 的第 4 位）。

四、GPIO 配置步骤（标准流程）

1. 使能时钟：通过 RCC_APB2ENR 开启目标 GPIO 的时钟。
2. 初始化配置：通过 GPIO_Init() 函数（或寄存器）配置引脚模式、速度、上拉/下拉等。
3. 引脚控制：通过 GPIO_SetBits()/GPIO_ResetBits()（或寄存器）控制输出，或通过 GPIO_ReadInputDataBit() 读取输入。

五、GPIOC 引脚 13（PC13）的详细配置示例

以 STM32F103 为例，配置 PC13 为推挽输出，50MHz 速度，并实现“翻转电平”功能（LED 控制常见场景）。

方法 1：寄存器直接操作（底层控制）

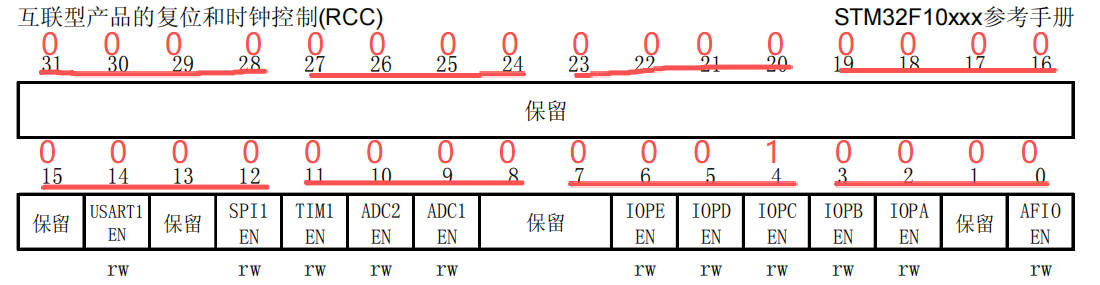

5.1、开启GPIOC时钟—APB2 外设时钟使能寄存器(RCC_APB2ENR)

上图APB2ENR寄存器二进制形式
0000 0000 0000 0000 0000 0000 0001 0000

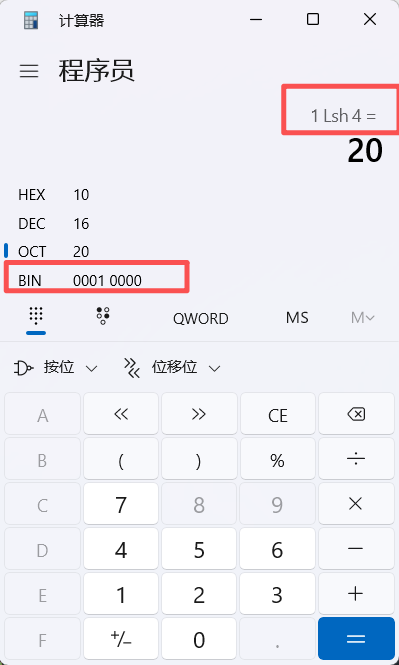

用于开启GPIOC时钟，转换成十六进制（四个一组）就是0x0000 0010，即RCC->APB2ENR |= (1 << 4); // 置位 IOPCEN

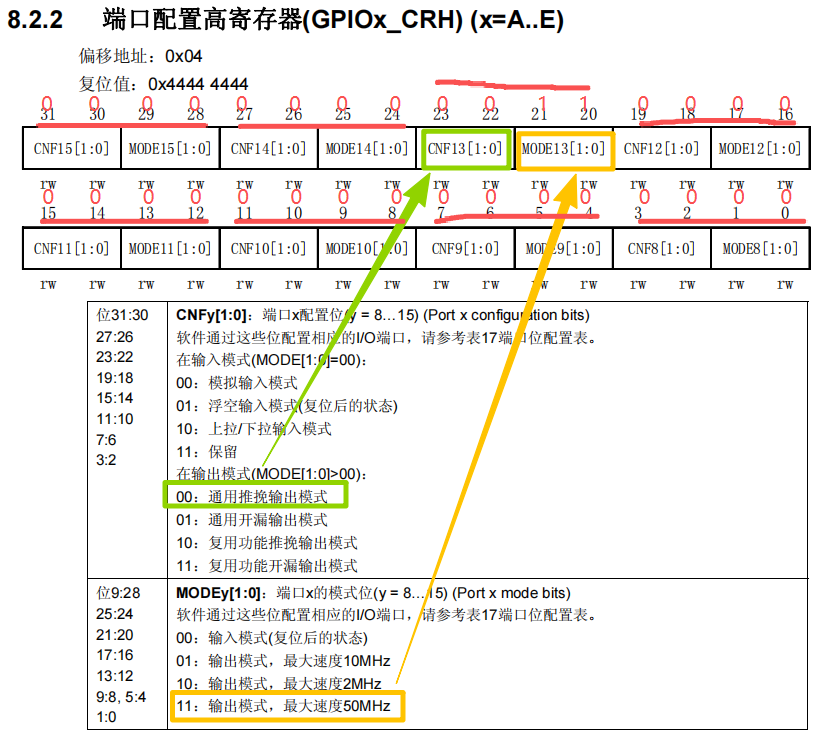

5.2、配置PC13口模式—端口配置高寄存器(GPIOx_CRH) (x=A…E)

配置上PC13口的寄存器，端口配置低寄存器用来配置引脚0~引脚7，因此需要在端口配置高寄存器中配置（引脚8-引脚15）

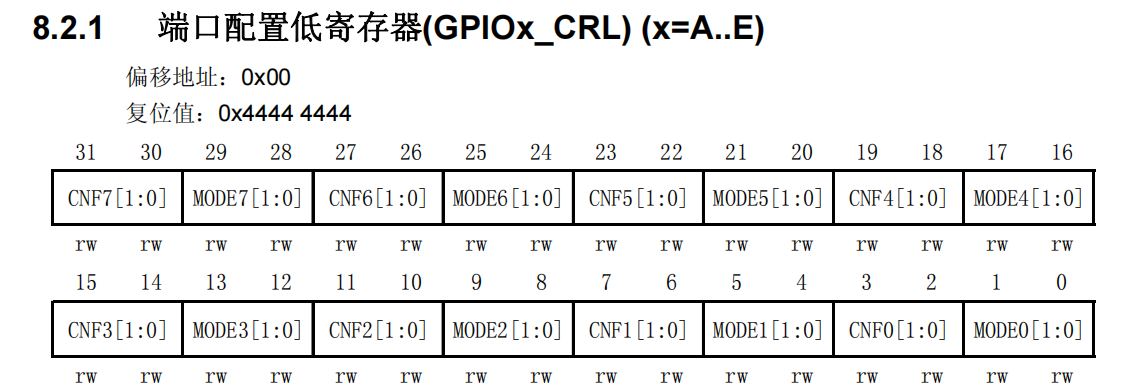

• 端口配置低寄存器(GPIOx_CRL) (x=A…E)

• 端口配置高寄存器(GPIOx_CRH) (x=A…E)
  PC13口，因此配置高寄存器中的CNF13（输出模式）和MODE13（输出速度）

GPIOC->CRH |= (0x3 << 20);

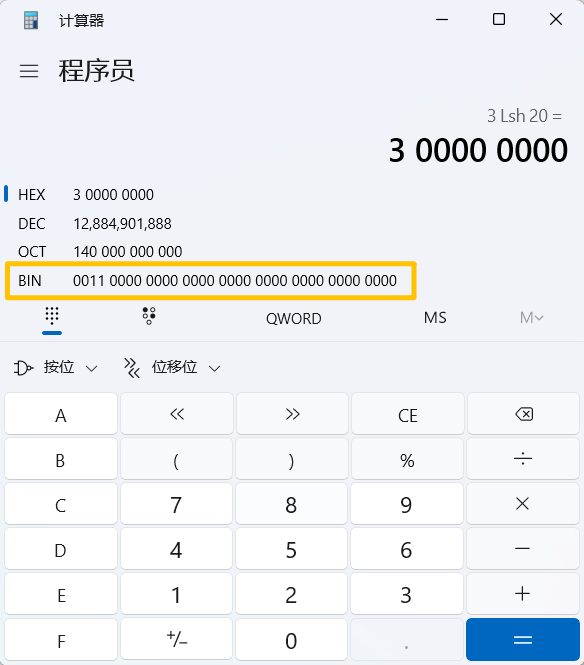

等价于GPIOC->CRH = 0x0030 0000

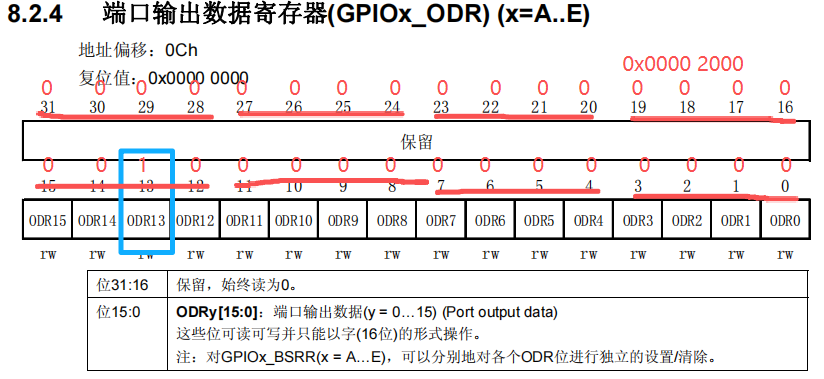

5.3、给PC13口输出数据—端口输出数据寄存器(GPIOx_ODR) (x=A…E)

• 用到端口输出数据寄存器(GPIOx_ODR) (x=A…E)，需要设置ODR寄存器的值为1，即设置PC13口为高电平，即GPIOC->ODR &= 1 << 13;


5.4、寄存器直接操作完整代码步骤

#include "stm32f10x.h"

void GPIOC_PC13_Init(void) {
    // 1. 使能 GPIOC 时钟（RCC_APB2ENR 第 4 位：IOPCEN）
    RCC->APB2ENR |= (1 << 4);  // 置位 IOPCEN，开启 GPIOC 时钟

    // 2. 配置 CRL/CRH：PC13 属于高 8 位（Pin8~Pin15），需配置 CRH
    // CRH 的格式：[3:0]对应 Pin11, [7:4]对应 Pin10, ..., [31:28]对应 Pin8？不，CRH 是 Pin8~Pin15，每 4 位控制 1 个引脚：
    // Pin15: CRH[31:28], Pin14: CRH[27:24], ..., Pin8: CRH[3:0]
    // PC13 是第 13 号引脚，对应 CRH 的 [23:20]（因为 13-8=5，5*4=20，所以位 23~20）
    // 配置为：推挽输出（CNF=00），50MHz（MODE=11）
    GPIOC->CRH &= ~(0xF << 20);  // 清除原有配置（CRH[23:20]）
    GPIOC->CRH |= (0x3 << 20);   // MODE=11（50MHz），CNF=00（推挽输出）→ 0x3<<20 = 0b0011<<20 = 0x300000

    // 3. 初始输出电平（可选，例如默认低电平）
    GPIOC->BSRR &= ~(1 << 13);   // 清除置位，准备复位（或直接写 ODR）
    // 或 GPIOC->ODR &= ~(1 << 13); // 输出低电平
}

// 翻转 PC13 电平（示例函数）
void GPIOC_PC13_Toggle(void) {
    if (GPIOC->ODR & (1 << 13)) { // 读取当前电平
        GPIOC->BRR |= (1 << 13);  // 复位（输出低）
    } else {
        GPIOC->BSRR |= (1 << 13); // 置位（输出高）
    }
}

int main(void) {
    GPIOC_PC13_Init();
    while(1) {
        GPIOC_PC13_Toggle();      // 翻转电平（模拟 LED 闪烁）
        for(int i=0; i<1000000; i++); // 简单延时
    }
}

方法 2：库函数操作（STM32 标准外设库）

需包含 stm32f10x_gpio.h、stm32f10x_rcc.h 等头文件。

#include "stm32f10x.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"

void GPIOC_PC13_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    // 1. 使能 GPIOC 时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

    // 2. 配置 PC13：推挽输出，50MHz
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  // 推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 50MHz 速度
    GPIO_Init(GPIOC, &GPIO_InitStructure);

    // 初始电平（可选，例如默认低）
    GPIO_ResetBits(GPIOC, GPIO_Pin_13);
}

// 翻转 PC13 电平
void GPIOC_PC13_Toggle(void) {
    if (GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_13)) {
        GPIO_ResetBits(GPIOC, GPIO_Pin_13);
    } else {
        GPIO_SetBits(GPIOC, GPIO_Pin_13);
    }
}

int main(void) {
    GPIOC_PC13_Init();
    while(1) {
        GPIOC_PC13_Toggle();
        for(int i=0; i<1000000; i++); // 延时
    }
}

六、关键知识点总结

• 寄存器映射：GPIO 寄存器地址需参考芯片手册（如 STM32F103 的 GPIO 基地址为 0x4001 1000 + 端口偏移）。
• 模式配置：输入模式（浮空、上拉、下拉）、输出模式（推挽、开漏）、复用模式、模拟模式等，由 CRL/CRH 的 4 位（CNF[1:0] + MODE[1:0]）决定。
• 时钟使能：GPIO 属于 APB2 外设，时钟由 RCC_APB2ENR 控制，必须先使能时钟才能操作寄存器。

通过以上整理和示例，可清晰理解 GPIO 寄存器的功能、配置流程，以及针对特定引脚（如 PC13）的详细配置方法。
