 1   概 要

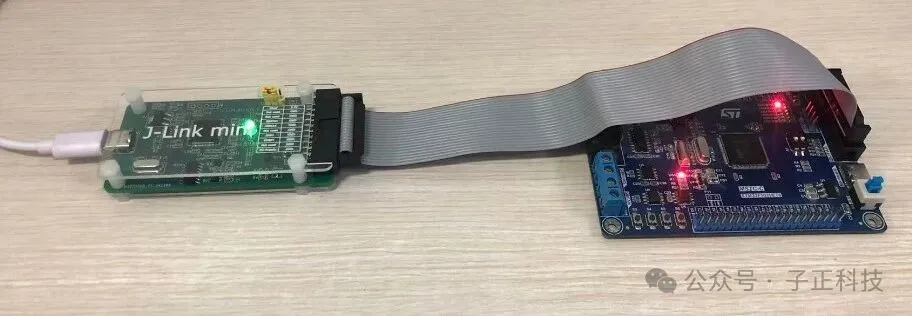

在24年中旬，我开启了个人第一个项目，一款J-Link mini烧写器(原文链接:《为了学Cadence，我做了一个J-Link mini》)，经过多次迭代后，已上架小店进行售卖；

在提供技术支持时，发现一些常见的配置错误导致调试失败的问题，遂通过本期内容做一下整理，希望能给刚接触MCU的小伙伴们带来帮助。

---

 2   适用环境

· Keil版本：MDK V5.36.0.0；

· J-Flash版本：V6.98C、V8.34；

---

 3   问题描述

默认调试工作流为：Keil + J-Link调试器进行程序的下载和debug，以下为问题列举：

  调试器设置问题

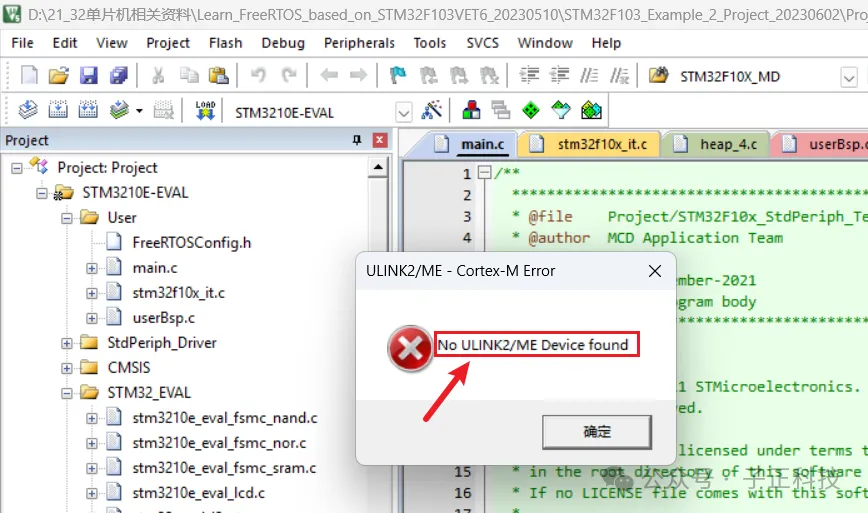

现象描述：当点击load下载程序时，弹窗“No ULINK2/ME Device found”，有时也可能会报DAP或者ST LINK设备未找到，现象如下：

    调试器设备未找到

这大概率是由于调试器类型设置错误引起的，需要根据使用的调试器进行配置，例如这里使用的是J-Link，那么就需要将调试器修改为对应类型，解决如下：

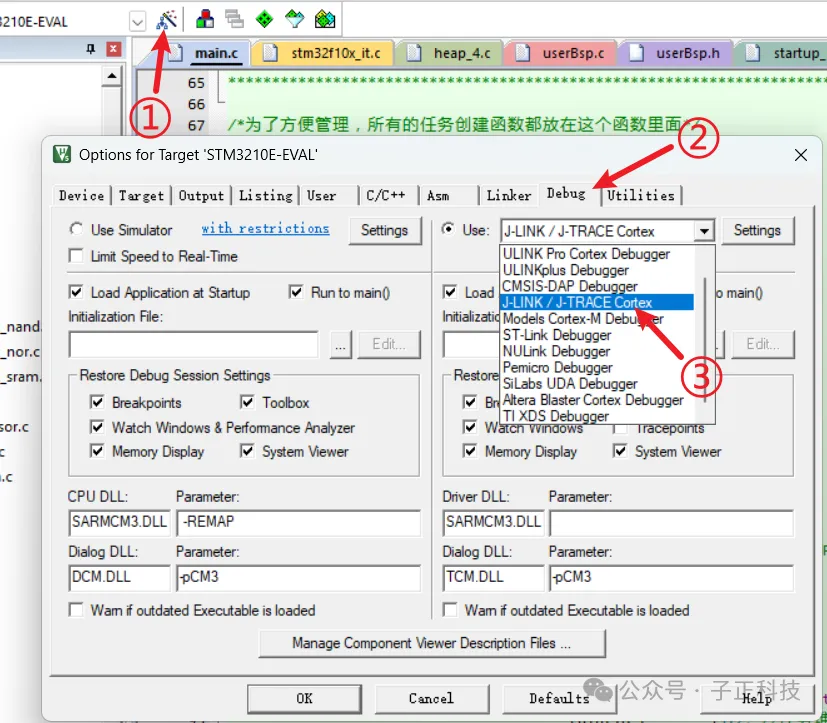

操作步骤：①、点击魔法棒，打开配置窗口；②、点击“Debug”栏；③、选择当前使用的调试器类型；设置完成后，一定要点击OK，否则不会保存配置。

  无法识别MCU问题

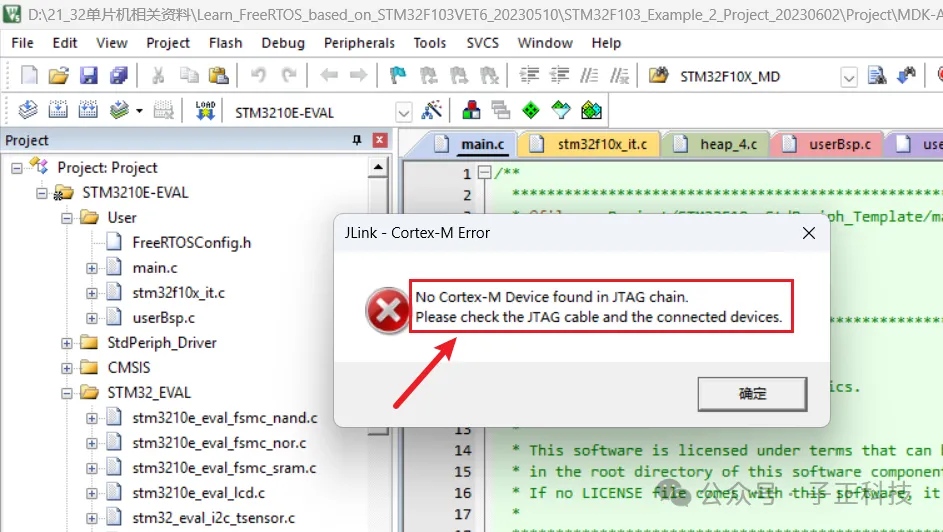

现象描述：调试器配置正常，但点击load下载程序时，弹窗“No Cortex-M Device found in JTAG chain.”或者弹窗“No Cortex-M Device found in SWD chain.”，这就是未能识别到目标芯片，现象如下：

    未能识别目标芯片

这大概率是因为调试接口的配置错误引起的，Arm内核MCU调试接口无外乎两种，即JTAG和SWD，对于JTAG接口一般有至少7根数据线，分别是VCC-3.3V、GND、TCK(时钟)、TMS(模式选择)、TDI(数据输入)、TDO(数据输出)、TRST(复位)，对于SWD接口一般只需要四根数据线，分别是VCC-3.3V、GND、SWDIO(双向数据线)、SWCLK(时钟)；解决如下：

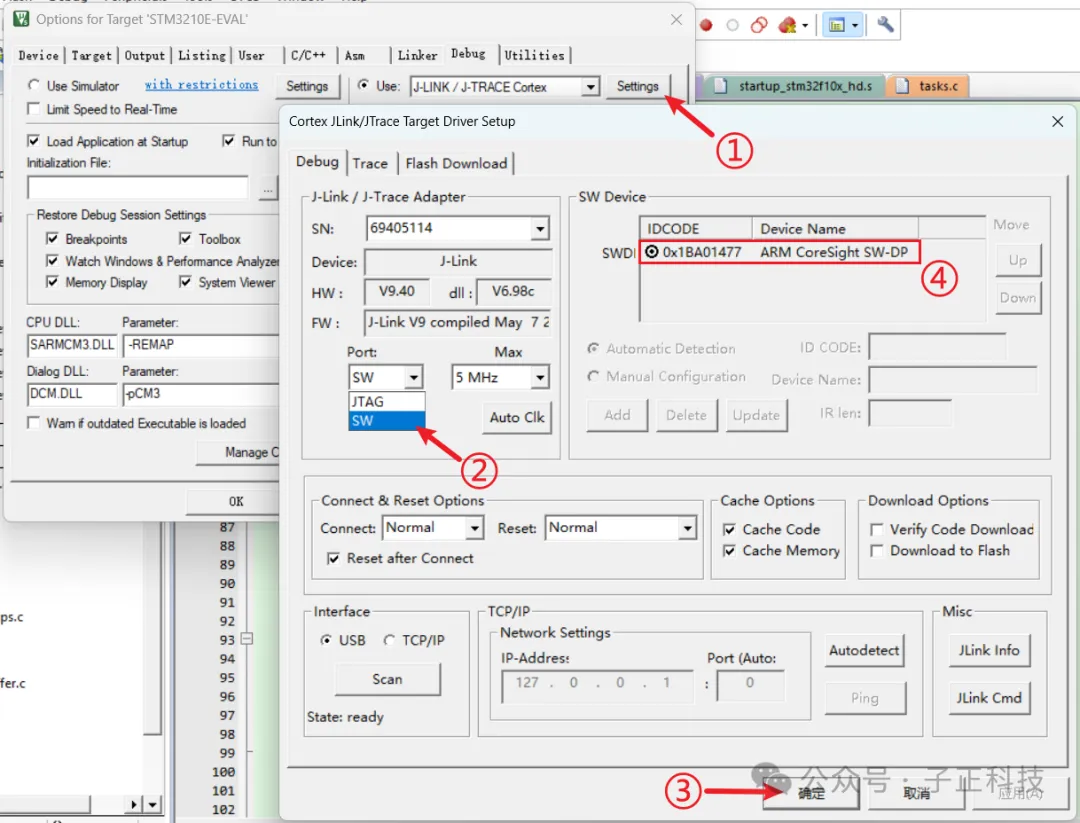

操作步骤：①、点击“Setting”，打开调试器配置窗口；②、根据目标板上的接口，修改接口配置，例如此处使用的是SWD接口；③、点击“确定”进行保存；④、重新打开配置窗口，就可以看到已经识别到目标芯片。

  Flash烧写失败问题

现象描述：如果调试器配置正确，也能正常识别到目标芯片，但是点击load下载程序时，弹窗“Error：Flash Download failed - “Cortex-M4””，这就是flash烧写失败，现象如下：

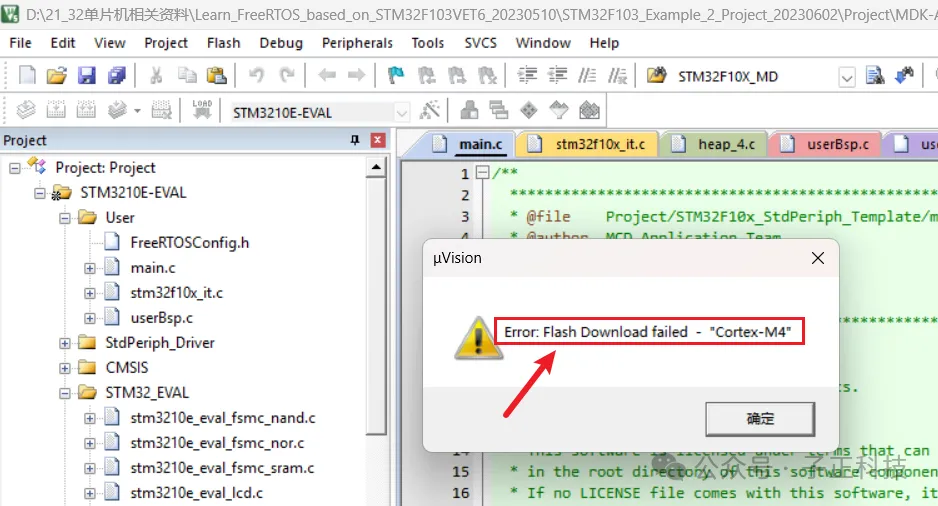

    Flash烧写失败

这个问题大概率是由芯片型号配置错误或Flash烧写算法未配置造成的，所以要先检查芯片型号，再检查Flash编程算法是否配置；解决如下：

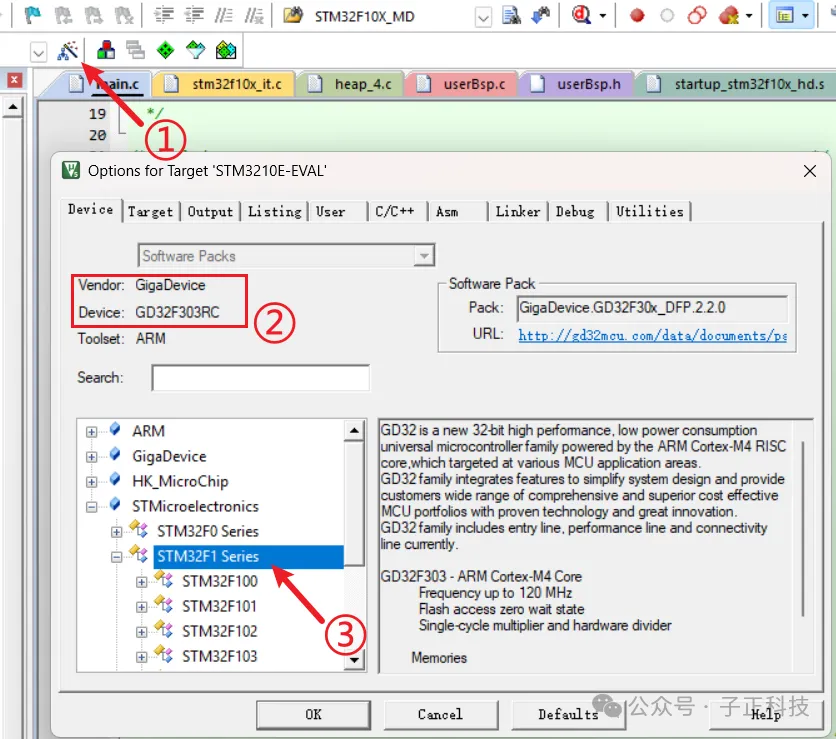

操作步骤：①、点击魔法棒，打开配置窗口；②、此处为芯片型号，可以看见目标芯片本身应该是STM32F103VE，但错误设置为GD32F303RC；③、重新选择芯片型号；操作完成后，点击OK保存。

如果经过上述的操作，依然弹窗“Error：Flash Download failed - “Cortex-M4””，那么接着检查Flash编程算法是否正常，解决如下：

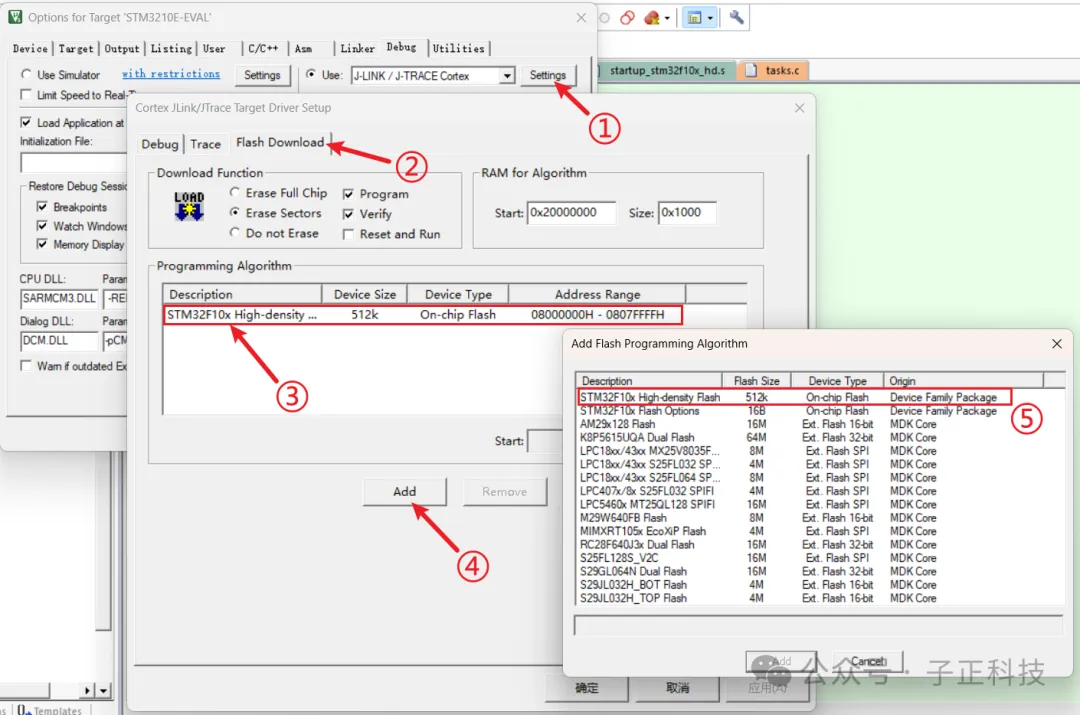

操作步骤：①、打开调试器配置窗口；②、切换到Flash Download窗口；③、检查此处Flash编程算法是否正常，如果是空白或信号不对，则需要进行修改；④、当Flash编程算法异常，则点击Add，打开配置窗口；⑤、根据芯片的型号选择对应的Flash编程算法文件，这个算法文件是安装芯片包时自动加载的；全部操作完毕后，点击确定保存。

如果上述的所有配置均正常，但还是失败，那么问题可能就不是Keil配置或J-Link烧写器问题，大概率是目标板存在问题，检查J-Link与目标板的连接线是否松动、目标芯片供电是否正常、晶振是否正常、是否存在虚焊，尤其是自己手工焊接的情况下更容易出现这种低级问题。

---

 4   总 结

以上这些都是小问题，只是容易被忽略，从而造成各种“诡异”的失败；

遇到错误提示时一定不要慌张，冷静思考可能是哪里出现了问题，整理好排查思路，逐步确认，就可以有效解决；

嵌入式就是这样，遭遇失败是常态，一次成功是少数。
