单片机开发中常用的电路——STM32F103C8T6最小系统及外设接口设计

Funing7

3323人浏览 · 2026-01-13 10:52:09

Funing7 · 2026-01-13 10:52:09 发布

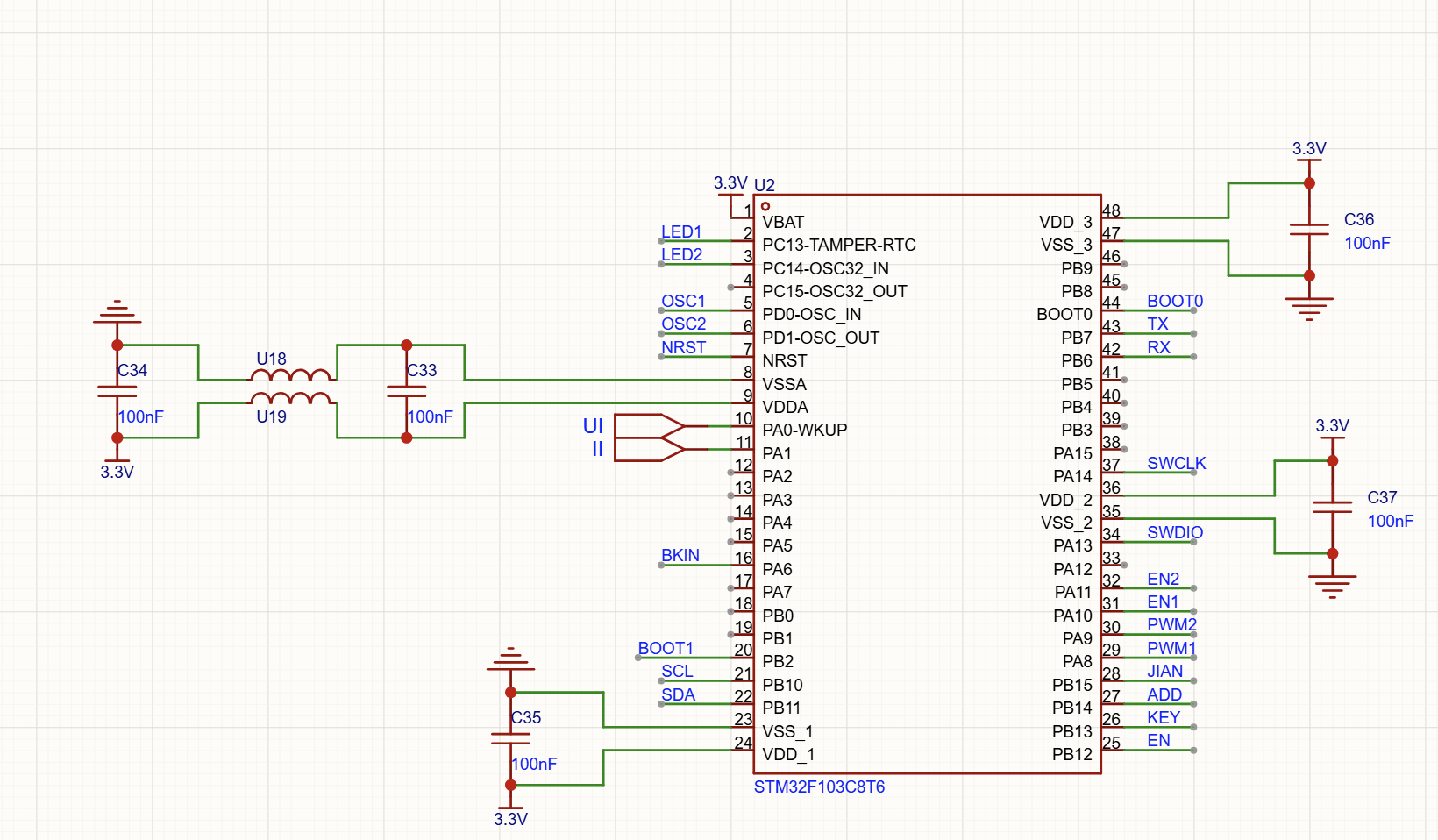

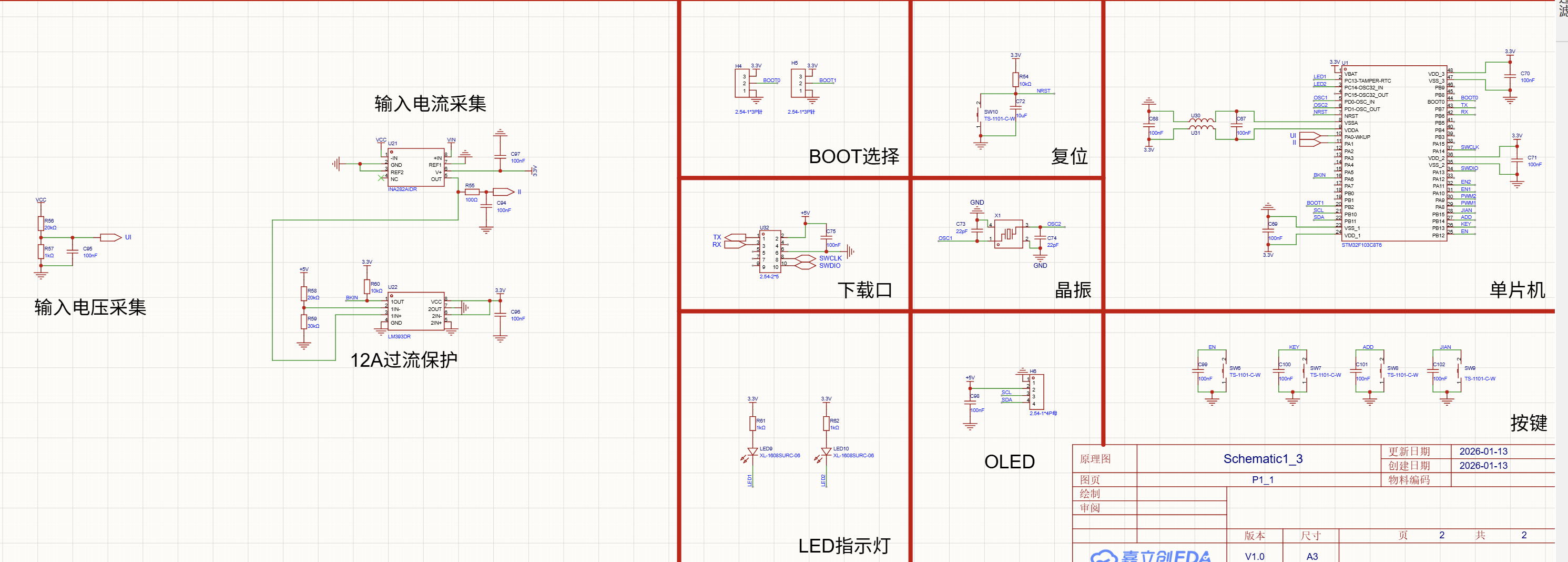

单片机引脚配置

这张图是 STM32F103C8T6 的“最小系统 + 外设接口”连接：核心是给 MCU 提供稳定 3.3V 供电、可控启动/复位、可下载调试（SWD），以及把板子需要的信号（PWM、串口、I2C、过流保护 BKIN 等）引出来。

结合单片机引脚分配来画原理图，可以使用STM32Cube

电源与滤波

VDD_x / VSS_x（数字电源/地）：图里有 VDD_1/VSS_1、VDD_2/VSS_2、VDD_3/VSS_3 三组，全部接 3.3V 和 GND，并各自旁边放了 100nF（C35/C37/C36）做去耦，用来给芯片内部高速开关电流提供就近回路、降低电源噪声。
VDDA / VSSA（模拟电源/模拟地）：这是给 ADC 等模拟模块用的电源域，通常要求比数字电源更干净，ST 的硬件建议里常见做法是 VDDA 旁边至少 100nF（并常再加 1µF），并可用磁珠/电感把 VDDA 从 VDD 隔离以滤掉数字噪声。
U18/U19 + C34/C33 这一组：3.3V 先经过 U18/U19（看符号更像电感/磁珠）再VDDA/VSSA 相关供电点，两侧各放 100nF（C34、C33），这是典型的“π型滤波/隔离”思路：让高频噪声在两侧电容处就地回流，同时让磁珠/电感阻断噪声串入模拟电源域。
VBAT：VBAT 是给 RTC/备份寄存器等“后备域”供电的引脚，你这里直接接 3.3V，表示没有单独电池供电时让后备域跟随主电源供电。

启动、复位、调试

NRST：外部复位脚，用于把 MCU 拉回复位状态；最小系统一般会把它引出来（便于按键/调试器复位），并按数据手册建议做外围保护/RC 处理。
BOOT0 / BOOT1：这两个脚与“启动模式（Boot modes）”相关，用来决定上电/复位后从哪块存储器启动（比如正常从 Flash 启动或进入系统引导等），所以一般会用电阻固定默认状态并引出测试点/跳帽位。
SWDIO / SWCLK（PA13/PA14）：这是 SWD 调试下载接口两根关键线，分别是数据和时钟，常与 3.3V、GND 一起接到调试座用于烧录与在线调试。
注意点：PA13/PA14 复位后默认就是 SWD 功能（并且有内部上下拉配置），如果后续想把它们当普通 GPIO 用，需要在软件里显式关闭/重映射调试功能，否则会影响下载调试或引脚使用。

时钟与外设引脚

OSC1/OSC2（PD0/PD1，HSE）：外部高速晶振/时钟输入输出脚，常接 8MHz 晶振用于更精确的系统时钟与外设时钟；如果不用外部晶振，也可以只用内部 RC 振荡器。
PC14/PC15（OSC32）：外部 32.768kHz 低速晶振（LSE）引脚，通常用于 RTC 低功耗精确走时。
TX / RX：这是串口通信信号（USART），用于与上位机/蓝牙/调试串口模块通信；具体对应 MCU 的哪一路 USART 取决于在 PCB/固件里选用的引脚复用方案。
SCL / SDA：I2C 总线两根线，常用来连传感器/EEPROM/扩展 IO 等外设。
PWM1 / PWM2、EN1 / EN2：控制功率级（全桥驱动）的 PWM 与使能信号，属于普通 GPIO/定时器复用输出的典型用法。
BKIN：这是“过流/故障保护”很关键的一根线，STM32F103 有带“死区与紧急停止”的高级定时器（TIM1），其 Break 输入（BKIN）可用于故障时快速关断 PWM 输出，实现硬件级保护路径。
LED1/LED2、KEY、ADD、JIAN、EN：这些都是常见的人机交互/指示/地址设定脚，本质上就是 GPIO 输入输出（可配置上拉/下拉/中断等）

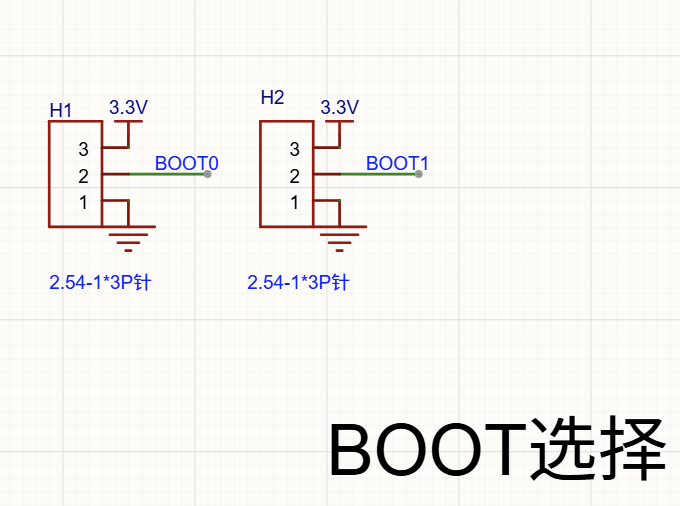

BOOT选择

STM32 上电/复位时会采样 BOOT0/BOOT1 的电平来决定从哪里启动：最常用是 BOOT0=0（BOOT1 无所谓）从主 Flash 启动；BOOT0=1 且 BOOT1=0 会进系统 Bootloader（用串口等下载）；BOOT0=1 且 BOOT1=1 会从 SRAM 启动（多用于调试/特殊用途）。
这里用 1×3 的跳帽座（H1/H2）把 BOOT0、BOOT1 选择接到 3.3V 或 GND，本质是给“启动模式”提供一个简单可靠的硬件开关。
使用建议：平时跳到 GND（BOOT0=0）保证正常跑程序；需要串口 ISP 或救砖时再把 BOOT0 拉高进入系统 Bootloader。

Q1：为什么BOOT0/BOOT1 口的3.3V电源没有接地？

BOOT0/BOOT1 跳帽座只是把 MCU 的 BOOT 管脚拉到 3.3V 或 GND 来选择启动模式，它不负责给外设供电，所以不需要做“电源去耦”，更不需要接地。

Q2：什么时候“需要地”？什么时候“需要电容”？

任何接口只要传输电源或信号（UART/I2C/SWD/PWM/模拟量），都需要一个“参考地/回流路径”，否则信号电平没有基准、回流电流会乱走导致干扰大甚至不工作。

建议加电容的情况（尤其是接口供电处）

接口要给外设供电（像 OLED 的 +5V）在接口附近放 100nF（甚至再加 1µF/10µF）做去耦，抑制插拔瞬态和外设脉动电流引起的电压跌落/噪声。
外设通过线缆连接、线较长、环境噪声大：更建议在接口处加去耦/滤波，让噪声就地回流，不要跑回主板电源网。

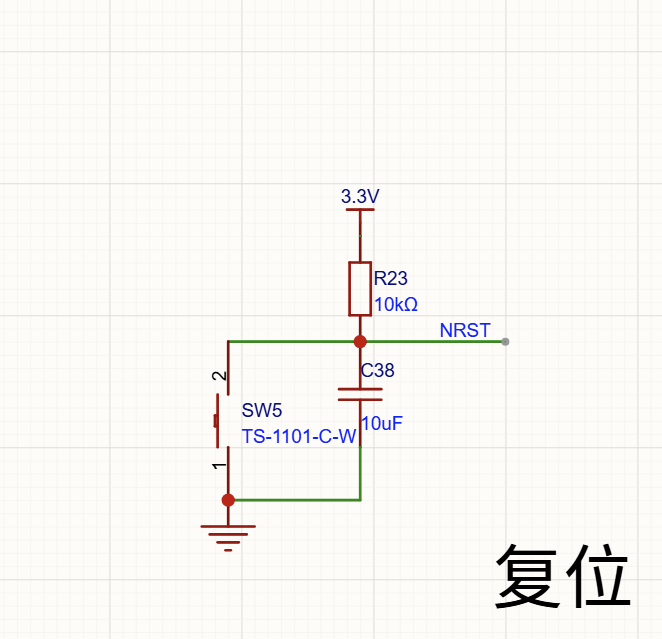

复位电路

SW5 是手动复位按键：按下把 NRST 直接拉到 GND，MCU 复位；松开后回到高电平，MCU 重新启动。
R23（10k 上拉）：保证平时 NRST 稳定为高电平，不会悬空乱复位，同时在按下按键时限制电流。
C38（10µF 到地）：和 R23 形成 RC，使 NRST 上升沿变慢一点，起到“上电复位延时/抗毛刺”的效果——例如电源刚起来或按键弹跳/干扰造成很窄的尖脉冲时，电容会让 NRST 不容易被这种瞬间拉低，从而减少误复位概率。

上面的按键复位电路有一个缺点：当电源因某种干扰瞬间断电时，由于C不能迅速将电荷放掉，待电源恢复时，单片机不能上电自动复位，导致程序运行失控。具体改进可以参考如下链接的讲解单片机开发中常用的电路，盘点详解_电路图-面包板社区

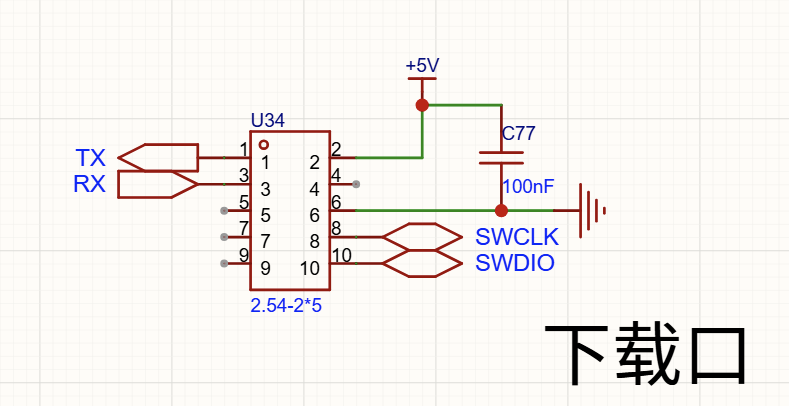

下载口

U34 是 2×5 排针，把 SWDIO、SWCLK（以及通常需要的 3.3V 参考电压、GND、可选 NRST）引出来用于 ST-Link/J-Link 下载调试；很多调试器需要看到目标板的供电电压（VCC）来做电平匹配/电源检测，所以 3.3V 和 GND 一般也必须接到调试座。
下载口还引出了 TX/RX，用于串口日志/Bootloader 下载（配合上面 BOOT0/BOOT1 就能做 ISP）。
C77（100nF）：是给下载口附近的 5V（或接口电源）做去耦，减少插拔线缆或外部转换器带来的瞬态干扰通过电源耦合进板子。

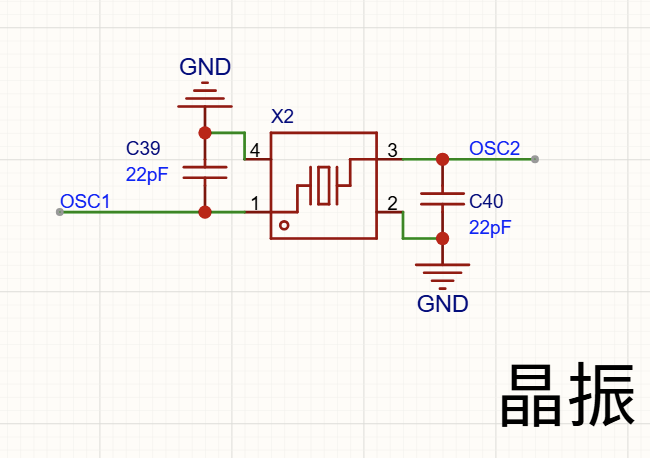

晶振

X2 是外部晶体，接在 MCU 的 OSC1/OSC2（通常对应 HSE：PD0/PD1）上，给 MCU 提供更准确、温漂更可控的系统时钟（比内部 RC 更适合做精确串口波特率、PWM 频率等）。
C39/C40（各 22pF）是晶振的负载电容，和晶振本身、引脚/走线寄生电容一起，决定振荡是否容易起振、频率是否准确；一般按晶振厂家给的“负载电容 CL”并扣除寄生电容来估算，必要时再实测微调。
布局要点：晶振和两颗电容必须紧贴 MCU，引线短且对称，地回路干净，否则容易不起振或抖动变大。

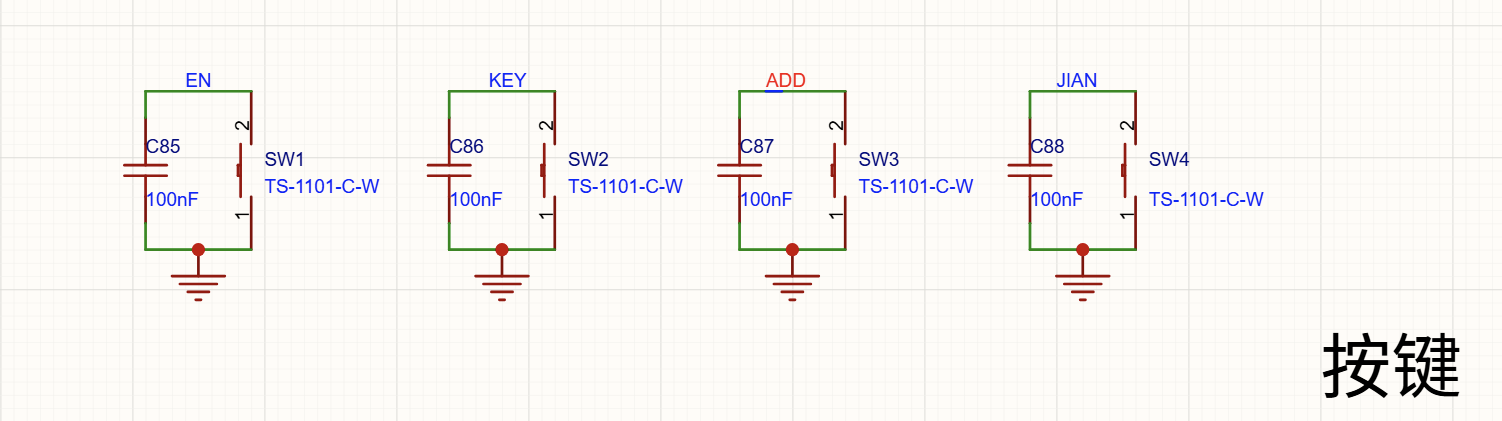

按键

每个按键都是：信号线 →（并一个 100nF 到地）→ 按键按下把信号线短接到 GND，属于“按下为低电平”的接法。
这样接的前提是：MCU 端对这根 GPIO 使能上拉（内部上拉或外部上拉），平时为高，按下变低。软件里 GPIO 要配置成“输入上拉”，并按“低电平=按下”的逻辑处理。

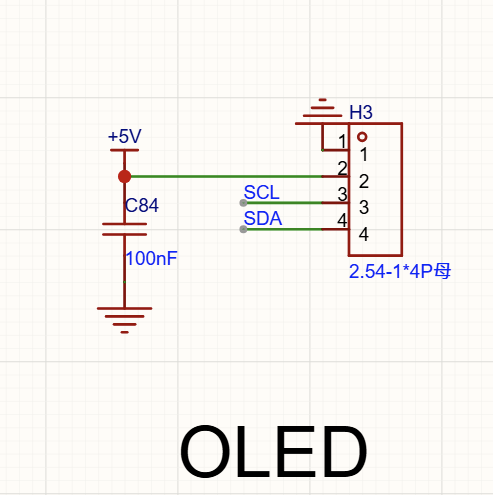

OLED

H3 是 OLED 的 4 针接口：供电 + 两根 I2C 线（SCL/SDA）。

C84（100nF）是给 OLED 模块供电做就近去耦，抑制插线/屏幕内部开关电流带来的瞬态干扰，这是“外设接口电源旁边放 0.1µF”非常常见的做法。
I2C 的 SCL/SDA 按规范通常是开漏/开集输出，需要上拉电阻把总线拉到高电平；

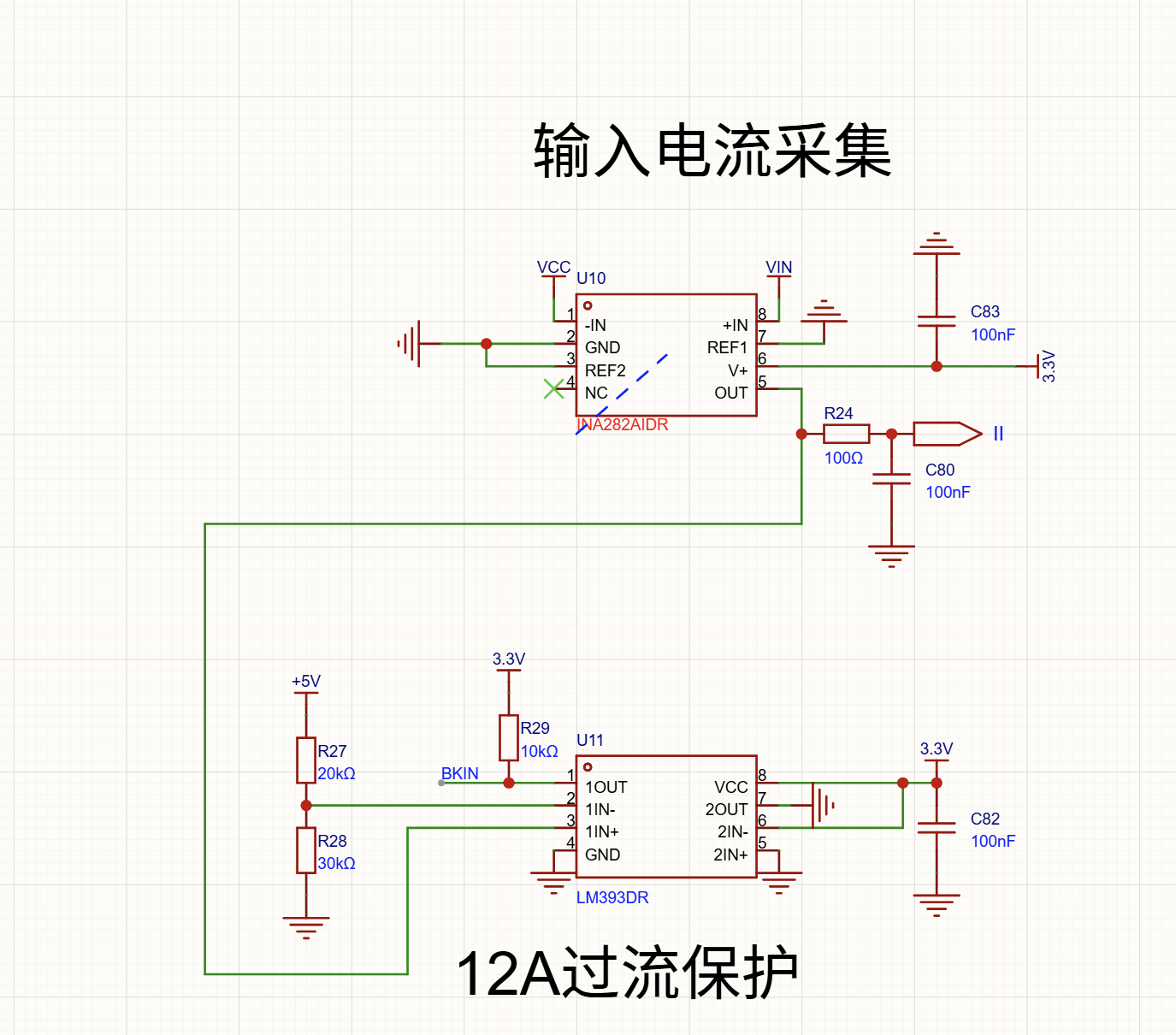

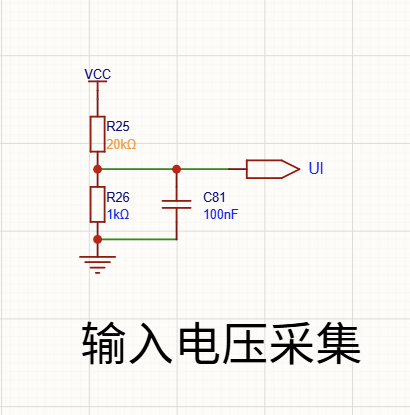

电流采集电路

INA282AIDR是一款基于差分放大器的电流放大器，其工作原理实际上就是将IN+ 和 IN-之间的电压差放大50倍（其它型号的芯片可能为100倍，25倍等）。

8脚功能是固定的：

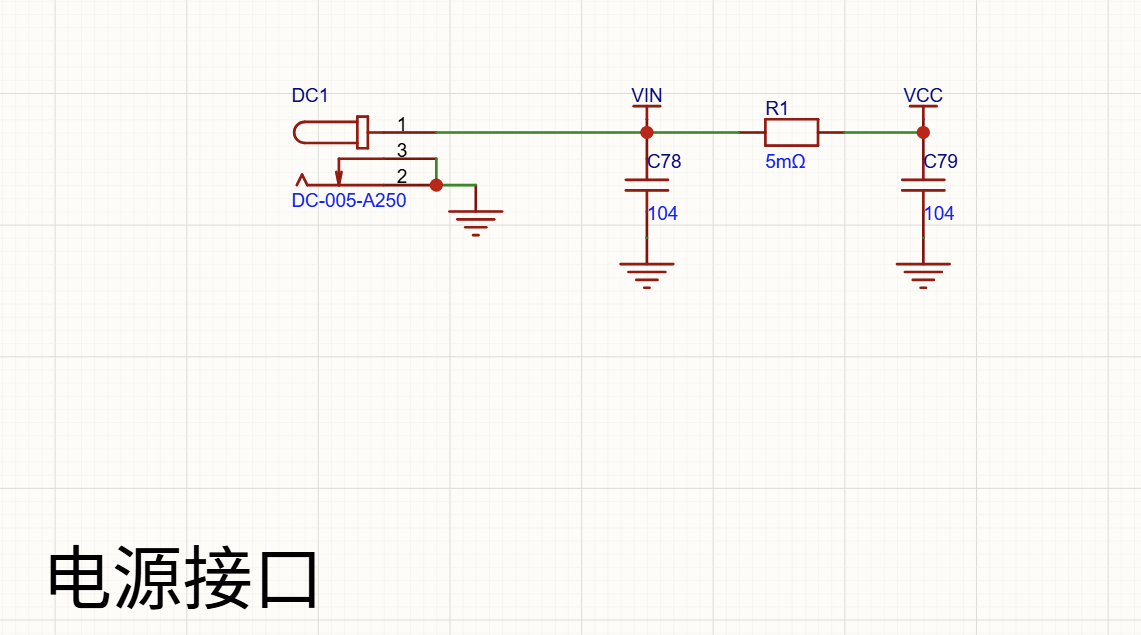

+IN（8脚）：接到分流电阻的电源侧（图上接的是 VIN 这一侧）。
-IN（1脚）：接到分流电阻的负载侧（图上接的是 VCC 这一侧）。
OUT（5脚）：放大后的模拟电压输出，送到 R24/C80，再到信号 “II”。
V+（6脚）：INA282 自身供电（图上接 3.3V）。
GND（2脚）：芯片地。
REF1（7脚）与 REF2（3脚）：设置输出参考电压 VREF=(REF1+REF2)/2，也就是“0A 时 OUT 的基准点”。
- 若 REF1、REF2 都接地，则 0A→0V（单向电流测量）。
- 若 REF1 接 V+、REF2 接 GND，则 0A→V+/2（便于双向电流，上下都有余量）。
NC（4脚）：不内部连接脚，通常悬空或按手册建议处理即可。

OUT的值实际上就是=放大后的电压值+(REF1+REF2)/2，反馈到AD后，经过微控制器将采集到的值进行处理，处理方式为模数转换器采集到的值-(REF1+REF2)/2，该值即为实际的电流值。

12A过流保护

使用LM393DR运算放大器，放大器不用的引脚：同相端接地，out引脚接地，反相端接高电平。

1) 设定阈值：R58=20k、R59=30k

R58/R59 从 +5V 分压出一个参考电压
这个分压值约为 $V_{th} = 5\,\text{V} \times \frac{30\,\text{k}\Omega}{20\,\text{k}\Omega + 30\,\text{k}\Omega} \approx 3.0\,\text{V}$ ，也就是当“电流对应的电压”超过约 3V 时判定过流。

2) 比较器输出：LM393 是开集电极，必须上拉

LM393 的输出是开集电极（open-collector）结构：它自己不能主动输出高电平，只能在“触发时”把输出拉低，所以必须外接上拉电阻才能得到稳定的高电平。
用R60=10k 上拉到 3.3V，这样 BKIN 平时为高；一旦比较器触发，LM393 把 BKIN 拉到低电平作为故障信号输出给 MCU/定时器。

3) C96（100nF）：比较器供电去耦

C96 是 LM393 供电脚旁边的去耦电容，防止比较器翻转瞬间或外部干扰让供电抖动导致误触发。

Q1：为什么既要“采样电流”又要“过流保护”

采样电流Ii 给 MCU：让单片机"知道"当前电流是多少，用于显示电流、做控制算法、记录故障前数据等（但它依赖 ADC 采样与软件处理，响应较慢）。
过流保护BKIN 给硬件：一旦超过阈值立刻拉动 BKIN（Break Input）让 STM32 的高级定时器硬件关断 PWM，比纯软件反应快得多，能在几微秒内切断全桥输出，避免烧管子/烧负载/烧走线。
