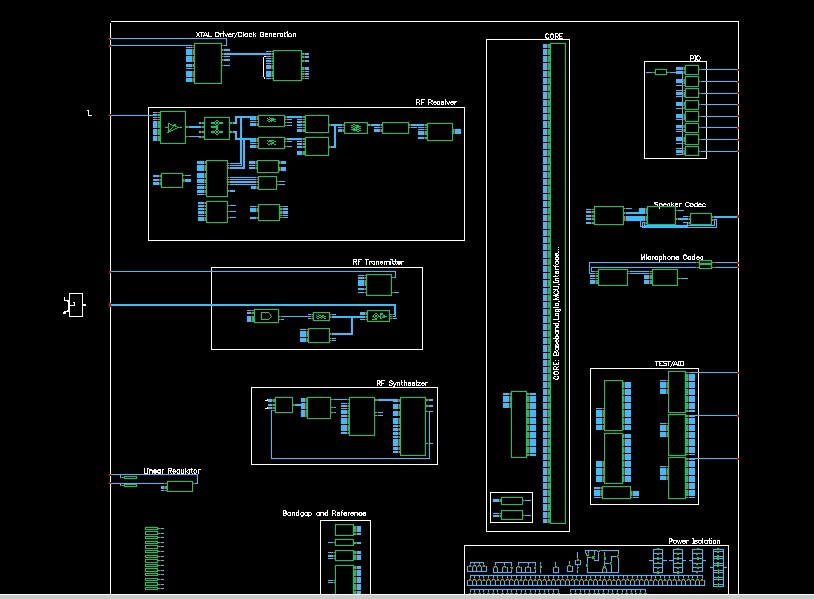

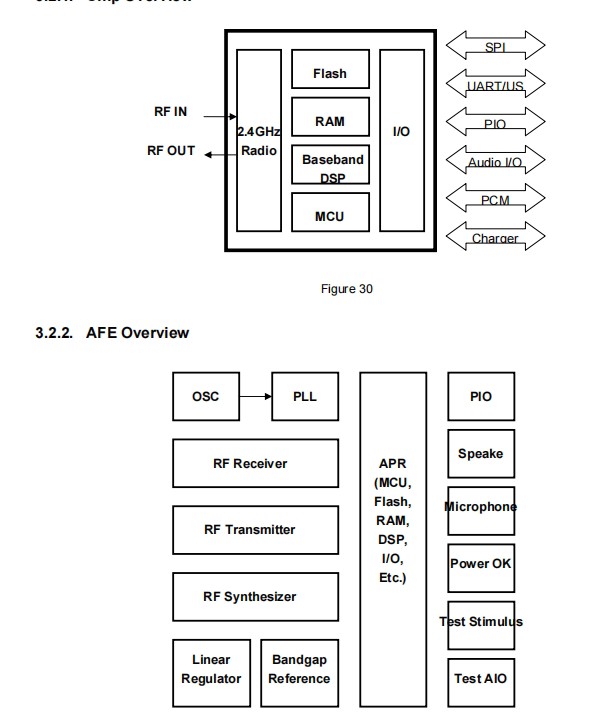

说到蓝牙芯片开发，模拟电路工程师们肯定绕不开CSR的BlueCore3-Flash这颗经典芯片。这枚单芯片集成了完整的2.4GHz射频前端和基带处理，当年可是把蓝牙开发板的面积压缩了一半不止。今天咱们就扒一扒它的开发门道，顺便聊聊怎么在嵌入式环境里玩转它的6Mbit闪存。

先看它的GPIO配置，寄存器布局有点反直觉。比如控制GPIO3输出模式要操作PIO_DIR这个寄存器，但它的bit位排列是从高位到低位逆序的。之前在这踩过坑的举个手？举个代码例子：

// 设置GPIO3为输出模式
uint16_t pio_dir = read_reg(0xFF28);
pio_dir |= (1 << (15 - 3)); // 注意这里要15减引脚号
write_reg(0xFF28, pio_dir);

// 驱动GPIO3输出高电平
uint16_t pio_data = read_reg(0xFF25);
pio_data |= (1 << (15 - 3));
write_reg(0xFF25, pio_data);

这个反人类的位操作方式据说是为了兼容旧款芯片，新上手的人不仔细看datasheet绝对会中招。调试时建议先用逻辑分析仪抓PIO_DIR寄存器的实际值，别盲目相信代码。

再说说它内置的6Mbit Flash，这个存储空间主要用来存蓝牙固件和语音数据。擦除操作有个隐藏技巧：在调用标准API前必须先关闭中断。我有次在OTA升级时没注意这点，直接导致整个存储分区数据错乱。正确的操作姿势应该是：

void flash_erase_sector(uint8_t sector) {
    __disable_irq();  // 关键！
    FLASH_CTRL = 0xAA55;
    FLASH_ADDR = sector << 12;
    FLASH_CMD = 0xE1;
    while(FLASH_STATUS & 0x80);
    __enable_irq();
}

这里FLASH_CTRL的解锁密码是固定的0xAA55，但不同批次的芯片可能有变化，建议在初始化时先读取芯片ID确认版本号。另外，擦除过程中GPIO12的LED会疯狂闪烁，这不是故障，而是芯片自带的硬件指示功能。

模拟ic 集成电路 蓝牙 BlueCoreTM3-Flash is a single chip radio and baseband IC for Bluetooth 2.4GHz systems. BlueCore3-Audio Flash contains 6M bit of internal Flash memory. When used with the CSR Bluetooth cds电路+800多页超值分析报告 仅供参考学习

蓝牙协议栈方面，BlueCore3的事件处理机制比较特别。不像现在的芯片用回调函数，它采用的是事件邮箱机制。举个例子，处理连接事件得这么写：

void handle_bt_events() {
    uint8_t event_buf[64];
    while (hci_event_available()) {
        hci_read_event(event_buf);

        if (event_buf[0] == HCI_CONNECTION_COMPLETE) {
            uint16_t handle = *(uint16_t*)(&event_buf[3]);
            uint8_t status = event_buf[2];

            if (status == 0) {
                printf("Connected! Handle: 0x%04X\n", handle);
                // 这里启动语音通道
                start_audio_stream(handle);
            }
        }
    }
}

注意事件结构体的第三个字节才是状态码，这个偏移量很容易搞错。有经验的开发者会在头文件里定义好结构体位域，比直接操作数组更安全。

说到语音传输，BlueCore3的CVSD编码需要硬件加速。配置音频通道时有个坑：采样率设置寄存器实际生效的是其补码值。比如要设置8kHz采样率：

// 正确配置方式
AUDIO_CONFIG = 0xFFFF - 8000/125;  // 125是基准单位

而不是直接写入64（8000/125）。这个冷知识在官方勘误表里才有，没看过800页分析报告的人绝对要栽跟头。

最后提一嘴功耗优化。在BLE广播间歇期，把芯片切到sniff模式能省一半功耗，但唤醒时间会增加到15ms。实测中发现只要在PIO9接一个10nF电容，唤醒抖动就能控制在2ms以内。硬件上的小改动有时比软件调参更有效。

总的来说，BlueCore3的开发就像和老朋友打交道——你得摸透它的怪脾气，但一旦掌握窍门，做出来的产品稳定性反而比新平台更靠谱。现在虽然都上蓝牙5.0了，但很多工业设备还在用这个经典方案，毕竟经过时间考验的东西总有自己的生存智慧。
