一、信号量的本质

信号量是一种特殊的队列—— 复用队列的 “互斥保护 + 休眠唤醒” 机制，但放弃了 “数据传输” 功能，仅保留 “计数值管理” 能力。

特性维度	普通队列 (Queue)	信号量 (Semaphore) (本质是特殊的队列)
核心用途	传递数据 用于任务间、中断与任务间传输具体的数据内容（如传感器数值、指令包）。	管理资源计数 / 同步 用于统计可用资源数量（如停车位、DMA通道）或事件同步（如 ISR 通知任务），不传递具体数据。
数据存储区 (Buffer)	有 分配一块连续的环形缓冲区。内存布局：[队列头] + [数据区]。	无 不分配数据缓冲区。内存布局：仅 [队列头]。 (通过设置 uxItemSize = 0 实现，节省内存)
关键创建参数	uxItemSize > 0 必须指定每个元素的大小（字节数），以便 malloc 数据区。	uxItemSize = 0 元素大小设为 0，告诉内核不需要为数据分配空间。
核心字段复用 uxMessagesWaiting	表示当前队列中有效的消息条数。	表示当前可用的资源计数值 (Count)。
发送/释放操作 (Give/Send)	1. 关中断 2. 拷贝数据到缓冲区 (memcpy) 3. 计数值 +1 4. 唤醒等待接收的任务	1. 关中断 2. 跳过数据拷贝 (因大小为 0) 3. 计数值 +1 4. 唤醒等待获取的任务
接收/获取操作 (Take/Receive)	1. 关中断 2. 检查计数值 > 0 ? 3. 是：拷贝数据出缓冲区 4. 计数值 -1 5. 否：阻塞等待	1. 关中断 2. 检查计数值 > 0 ? 3. 是：跳过数据拷贝，直接计数值 -1 4. 否：阻塞等待
等待链表	两个链表： 1. xTasksWaitingToSend (写满时等待) 2. xTasksWaitingToReceive (读空时等待)	复用相同的链表结构，但通常只关注一个方向： - 二值/计数信号量：主要用 xTasksWaitingToReceive (等资源时等待)。 - 互斥量：额外记录持有者信息。
典型应用场景	- 串口数据接收缓冲 - 传感器数据共享 - 命令下发	- 二值信号量：中断通知任务、任务间简单握手。 - 计数信号量：限制同时访问资源的任务数 (如只有 3 个打印机)。
性能开销	较高 涉及内存分配、数据拷贝 (memcpy)。	极低 无内存拷贝，仅修改整数和链表指针，速度极快。

二、信号量分类

类型	创建 API	计数范围	典型用途
二进制信号量	xSemaphoreCreateBinary()	0 或 1	同步：ISR 通知任务、任务间简单握手。类似“标志位”，但带阻塞功能。
计数型信号量	xSemaphoreCreateCounting(max, start)	0 ~ Max	资源管理：如停车场模型、限制同时访问某资源的任务数量 (如只有 3 个 DMA 通道)。

两种信号量都是直接调用xQueueGenericCreate，进行的特殊队列创建

二进制信号量创建原理

#if ( configSUPPORT_DYNAMIC_ALLOCATION == 1 )
    // 【核心】直接是一个宏，直接调用 xQueueGenericCreate
    // 参数解读：
    // (UBaseType_t) 1: 队列长度为 1 (只有 0 或 1 两种状态)
    // semSEMAPHORE_QUEUE_ITEM_LENGTH: 元素大小 (宏定义通常为 0) -> 【关键点：不分配数据区】
    // queueQUEUE_TYPE_BINARY_SEMAPHORE: 队列类型标记
    #define xSemaphoreCreateBinary()    xQueueGenericCreate( ( UBaseType_t ) 1,
                                                             semSEMAPHORE_QUEUE_ITEM_LENGTH,
                                                             queueQUEUE_TYPE_BINARY_SEMAPHORE )
#endif

计数信号量创建原理

#if ( configSUPPORT_DYNAMIC_ALLOCATION == 1 )
    #define xSemaphoreCreateCounting( uxMaxCount, uxInitialCount )    xQueueCreateCountingSemaphore( ( uxMaxCount ), ( uxInitialCount ) )
#endif


QueueHandle_t xQueueCreateCountingSemaphore( const UBaseType_t uxMaxCount,
                                             const UBaseType_t uxInitialCount )
{
    QueueHandle_t xHandle;

    // 1. 断言检查：最大计数值不能为 0，初始值不能大于最大值
    configASSERT( uxMaxCount != 0 );
    configASSERT( uxInitialCount <= uxMaxCount );

    // 2. 【核心】调用通用队列创建函数
    // 参数解读：
    // uxMaxCount: 队列长度 (即信号量的最大资源数，如停车场总车位)
    // queueSEMAPHORE_QUEUE_ITEM_LENGTH: 元素大小 (宏定义通常为 0) -> 【关键点：不分配数据区】
    // queueQUEUE_TYPE_COUNTING_SEMAPHORE: 队列类型标记 (用于内部逻辑判断)
    xHandle = xQueueGenericCreate( uxMaxCount,
                                   queueSEMAPHORE_QUEUE_ITEM_LENGTH,
                                   queueQUEUE_TYPE_COUNTING_SEMAPHORE );

    if( xHandle != NULL )
    {
        // 3. 【特殊操作】手动初始化计数值
        // 普通队列创建时，消息数默认为 0。
        // 但信号量允许设置初始资源数 (如系统启动时就有 5 个可用资源)。
        // 这里直接修改队列头中的 uxMessagesWaiting 字段。
        ( ( Queue_t * ) xHandle )->uxMessagesWaiting = uxInitialCount;

        traceCREATE_COUNTING_SEMAPHORE();
    }
    else
    {
        traceCREATE_COUNTING_SEMAPHORE_FAILED();
    }

    return xHandle;
}

三、信号量Take/Give

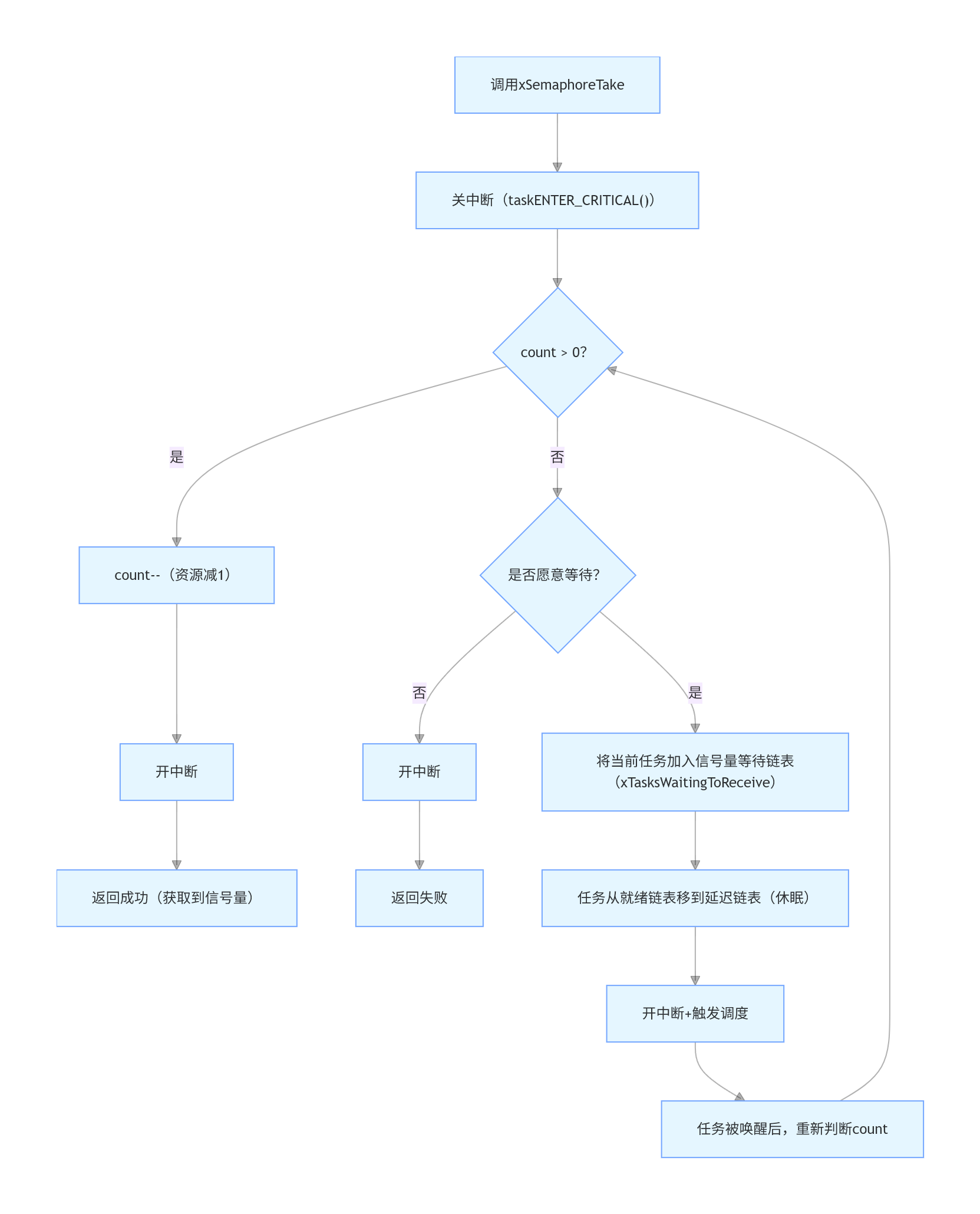

1.Take(count--)

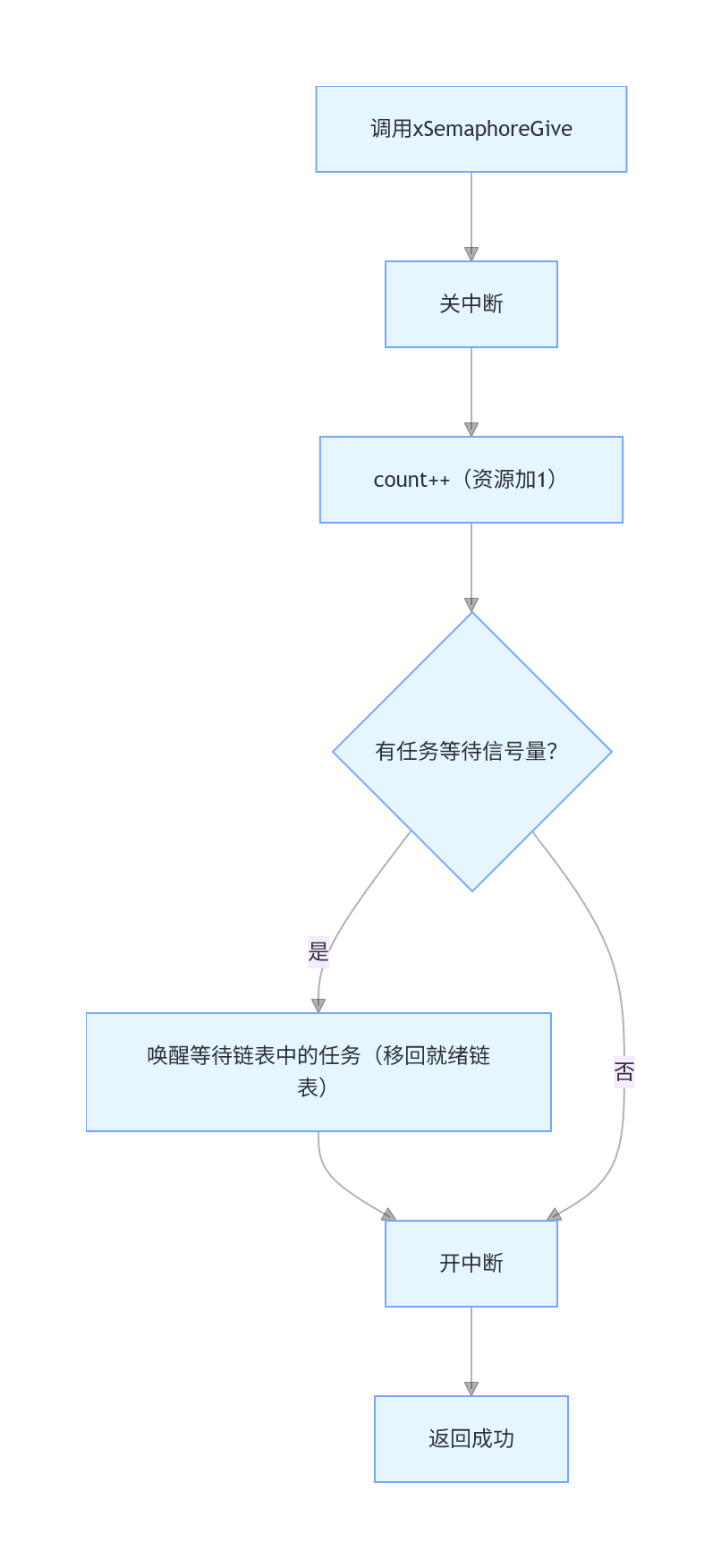

2.Give(count++)

操作	普通队列 (Queue)	信号量 (Semaphore)
Give (发送/释放)	1. 关中断 2. 拷贝数据到 Buffer 3. uxMessagesWaiting++ 4. 唤醒等待接收的任务	1. 关中断 2. 不拷贝数据 (Size=0) 3. uxMessagesWaiting++ (Count++) 4. 唤醒等待获取的任务
Take (接收/获取)	1. 关中断 2. 检查 uxMessagesWaiting > 0? 3. 是：拷贝数据出 Buffer，Count-- 4. 否：阻塞 (加入等待链表)	1. 关中断 2. 检查 uxMessagesWaiting > 0? 3. 是：不拷贝，直接 Count-- 4. 否：阻塞 (加入等待链表)

四、互斥量的引入：优先级反转

先把互斥量当做二维信号量，了解优先级翻转问题

任务 L (低优先级) 运行，获取了互斥量（占用资源）。

任务 H (高优先级) 就绪，抢占 L 运行。

任务 H 尝试获取同一个互斥量 -> 失败（被 L 占有）。

        H 进入阻塞状态，等待 L 释放。

任务 M (中优先级) 就绪。

        因为 L 的优先级 < M，M 抢占了 L。

        L 无法运行 -> 无法释放互斥量。

        H 继续等待...

结果：高优先级任务 H 被中优先级任务 M 卡死了，尽管 H 和 M 没有任何资源冲突。这就是“优先级反转”。

解决方法：优先级继承（互斥量特性）

当 高优先级任务 H 因获取互斥量失败而阻塞时：

检测：H 发现互斥量被低优先级任务 L 持有。

继承：内核临时提升 L 的优先级，使其等于 H 的优先级。

执行：

• L 现在变成了“高优先级”，可以立即抢占 M 运行。
• L 快速执行完临界区代码，释放互斥量。
• L 恢复原始低优先级。
• H 获得互斥量，立即运行。

结果：M 虽然插队了，但无法长时间阻塞 H。H 尽快拿到了资源。

特性维度	二进制信号量 (Binary Semaphore)	互斥量 (Mutex)
计数值范围	0 或 1 (0=无资源/未触发，1=有资源/已触发)	0 或 1 (0=已被持有，1=空闲可用) (数值表现相同，但语义不同)
核心机制	关中断 + 链表阻塞/唤醒 (纯计数逻辑)	关中断 + 链表阻塞/唤醒 + 优先级继承 (含所有权管理逻辑)
主要用途	同步 (Synchronization) 1. 中断通知任务 (ISR -> Task) 2. 任务间简单握手 (Task A -> Task B) (关注“事件是否发生”)	互斥 (Mutual Exclusion) 保护共享资源 (如串口、I2C、全局变量)，防止多任务同时访问。 (关注“谁在使用资源”)
优先级反转	❌ 无法解决	✅ 完美解决 通过优先级继承机制：当高优先级任务等待时，临时提升持有锁的低优先级任务的优先级，使其尽快释放锁。
所有权概念	❌ 无所有权 任何任务都可以 Give (释放)，任何任务都可以 Take (获取)。	✅ 严格所有权 必须由获取锁的任务来释放锁。 (例如：任务 A 获取，若任务 B 尝试释放，操作会失败或报错)
底层本质	特殊队列 长度=1，元素大小=0，类型=QUEUE_TYPE_BINARY	特殊队列 长度=1，元素大小=0，类型=QUEUE_TYPE_MUTEX (额外维护 pxMutexHolder 指针和原始优先级字段)
典型应用场景	- 按键中断唤醒处理任务 - DMA 传输完成通知 - 两个任务间的简单流程同步	- 访问共享硬件外设 (UART, SPI) - 修改全局临界区数据 - 文件系统操作保护
创建后初始状态	通常为 0 (不可用) (需等待一次 Give 才能 Take)	通常为 1 (可用) (创建后即可被第一个任务获取)

五、互斥量核心

1.互斥量创建

底层依旧使用xQueueGenericCreate，但是被指定为queueQUEUE_TYPE_MUTEX类型

#if ( configSUPPORT_DYNAMIC_ALLOCATION == 1 )
    #define xSemaphoreCreateMutex()    xQueueCreateMutex( queueQUEUE_TYPE_MUTEX )
#endif


QueueHandle_t xQueueCreateMutex( const uint8_t ucQueueType )
{
    QueueHandle_t xNewQueue;

    // 1. 定义常量：互斥量的“铁律”
    // 长度固定为 1：互斥量只有两种状态——“有人持有”(0) 或 “无人持有”(1)。
    // 就像停车场的只有一个专属车位，要么被占了，要么空着。
    const UBaseType_t uxMutexLength = ( UBaseType_t ) 1;

    // 大小固定为 0：互斥量不传递数据，只记录“谁持有它”。
    // 所以不需要数据缓冲区 (Buffer)，省内存！
    const UBaseType_t uxMutexSize = ( UBaseType_t ) 0;

    // 2. 【核心】复用队列创建函数
    // 传入参数：长度 1, 大小 0, 类型 (由外部传入，区分是普通互斥量还是递归互斥量)
    xNewQueue = xQueueGenericCreate( uxMutexLength, uxMutexSize, ucQueueType );

    // 3. 【关键区别】额外初始化
    // 普通队列和信号量创建完就直接返回了。
    // 但互斥量需要记录“是谁持有我？”以及“持有者的原始优先级是多少？”。
    // 这些额外信息普通队列不需要，所以必须单独调用这个函数来初始化。
    prvInitialiseMutex( ( Queue_t * ) xNewQueue );

    return xNewQueue;
}

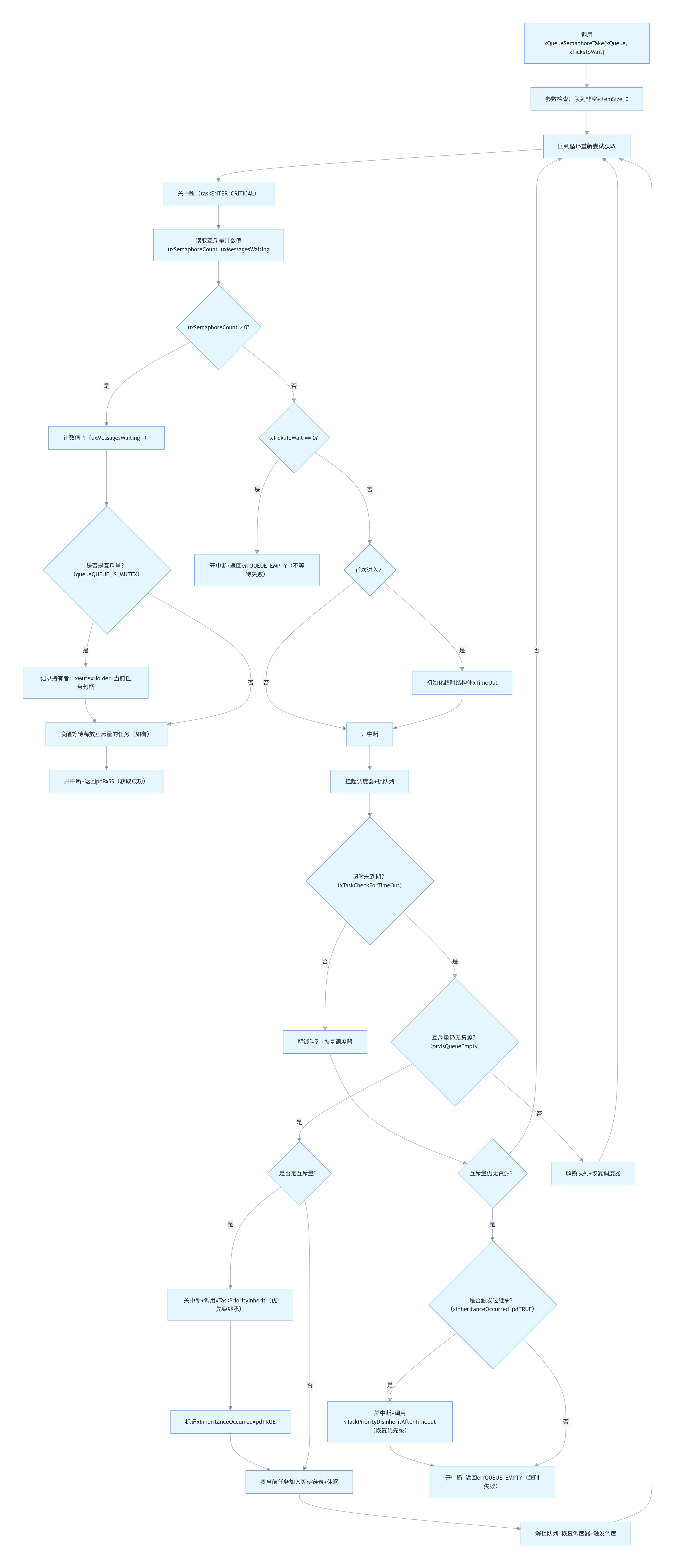

2.互斥量获取（xQueueSemaphoreTake）

• 先尝试 “无锁获取”（计数值 > 0 直接拿），失败则进入 “休眠 + 继承” 逻辑；
• 优先级继承仅在 “互斥量 + 未超时 + 无资源” 时触发；
• 超时后需检查是否触发过继承，若有则恢复优先级。

3.优先级继承（xTaskPriorityInherit）

• 唯一触发条件：持有者当前优先级 < 当前任务优先级；
• 核心操作：改uxPriority + 移就绪链表（就绪态任务）；
• 非就绪态仅改优先级，唤醒时自动生效。

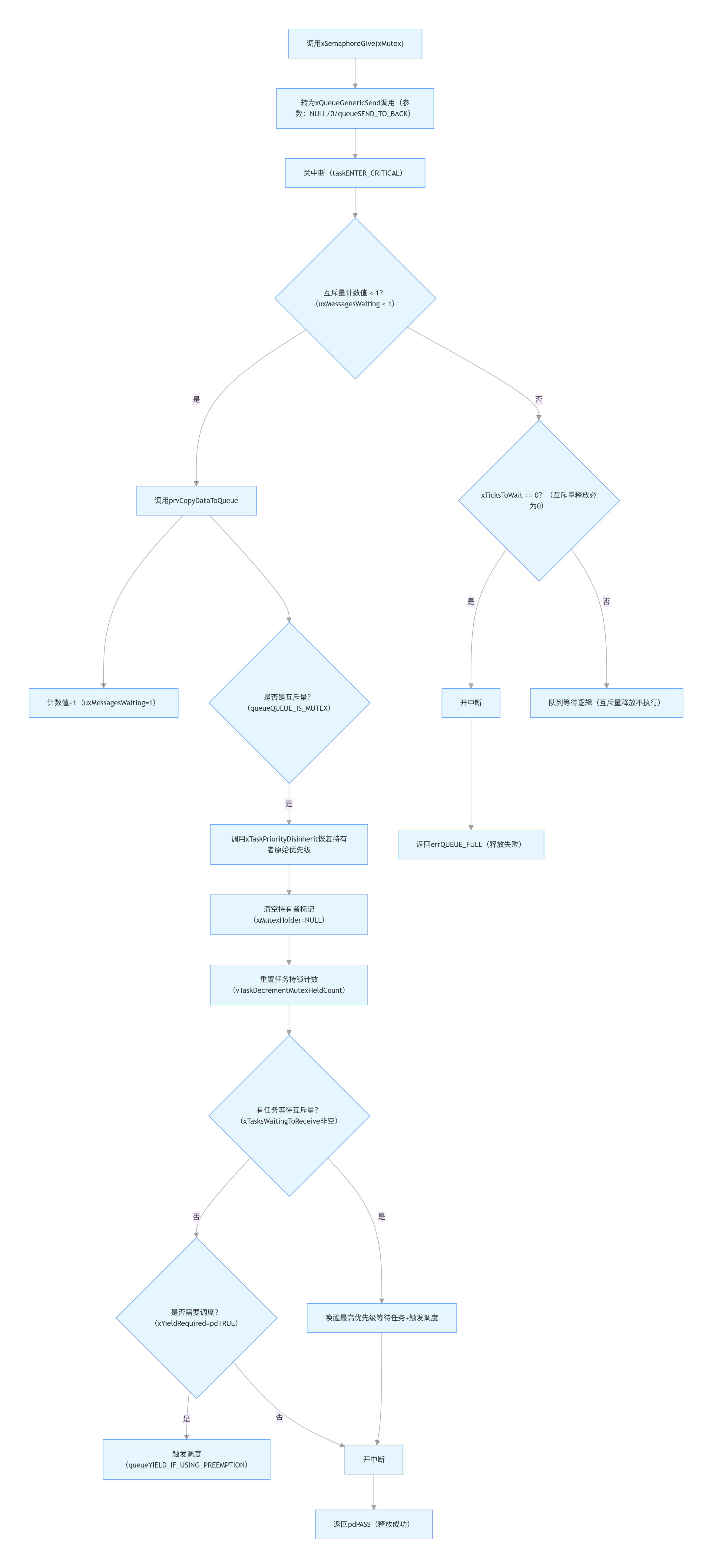

4、互斥量释放（xQueueGenericSend）

• 计数值 + 1（标记互斥量可用）；
• 恢复持有者的原始优先级（如果之前触发过优先级继承）；
• 唤醒等待互斥量的高优先级任务；
• 清空互斥量持有者标记。

六、总结

信号量、互斥量的句柄本质都是队列句柄，底层均通过xQueueGenericCreate创建，核心复用队列的 3 个关键设计：

1. 计数值：复用队列的uxMessagesWaiting字段，代表「资源数 / 可用状态」；
2. 无数据区：创建时指定uxItemSize=0，无需拷贝数据，仅管理计数值和等待状态；
3. 等待链表：复用xTasksWaitingToReceive（等待获取）、xTasksWaitingToSend（等待释放），管理阻塞的任务；
4. 原子操作：所有计数值修改（++/--）均在关中断后执行，保证多任务 / 中断下的原子性。

1. 信号量使用原则

1. 需任务与中断同步 → 必用二进制信号量（中断版释放 API）；
2. 需多资源计数 → 必用计数型信号量；
3. 无高优先级任务的简单互斥 → 可使用二进制信号量（轻量化）；
4. 避免在高优先级任务参与的互斥场景中使用二进制信号量（会引发优先级反转）。

2. 互斥量使用原则

1. 有高优先级任务的共享资源互斥 → 必用互斥量（优先级继承解决反转）；
2. 仅能在任务间使用，中断中绝对不能调用互斥量 API；
3. 互斥量释放必须与获取同任务（非持有者释放会失败）；
4. 嵌套获取时，释放次数必须等于获取次数（否则不会真正释放）。

3. 通用原则

1. 所有获取操作需合理设置等待时间，避免无限等待（portMAX_DELAY）导致任务死锁；
2. 中断中仅能使用带 FromISR 后缀的 API（仅信号量支持），且需配合中断安全的队列 / 信号量；
3. 计数值的修改均由内核保证原子性，用户无需额外加锁；
4. 等待的任务会按优先级排序，唤醒时优先唤醒最高优先级任务。
