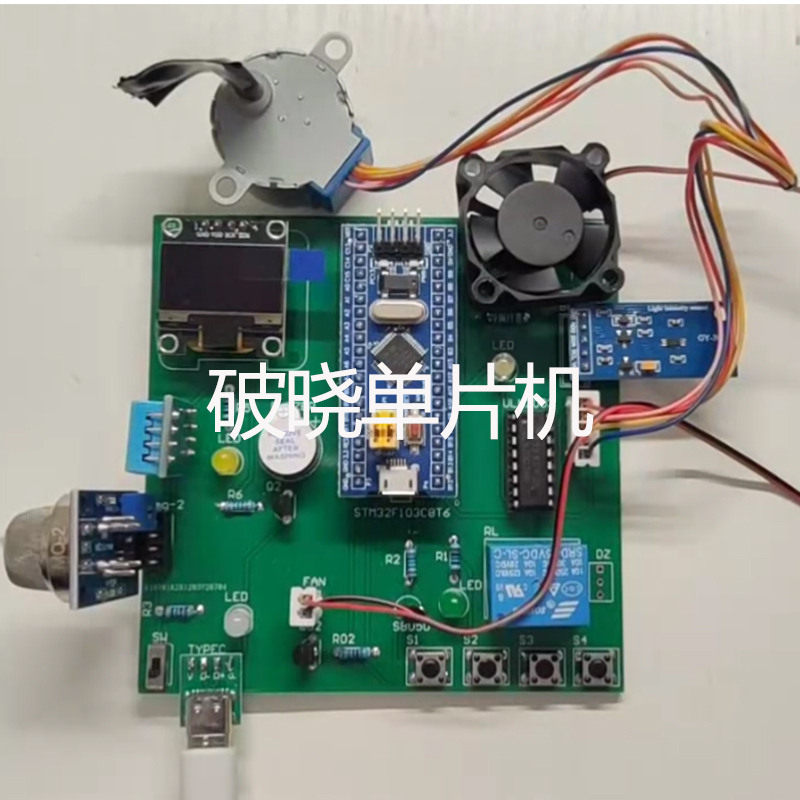

一、项目成品图片

二、项目功能简介

1.主要器件组成

2.功能详解介绍

三、项目原理图设计

四、项目PCB硬件设计

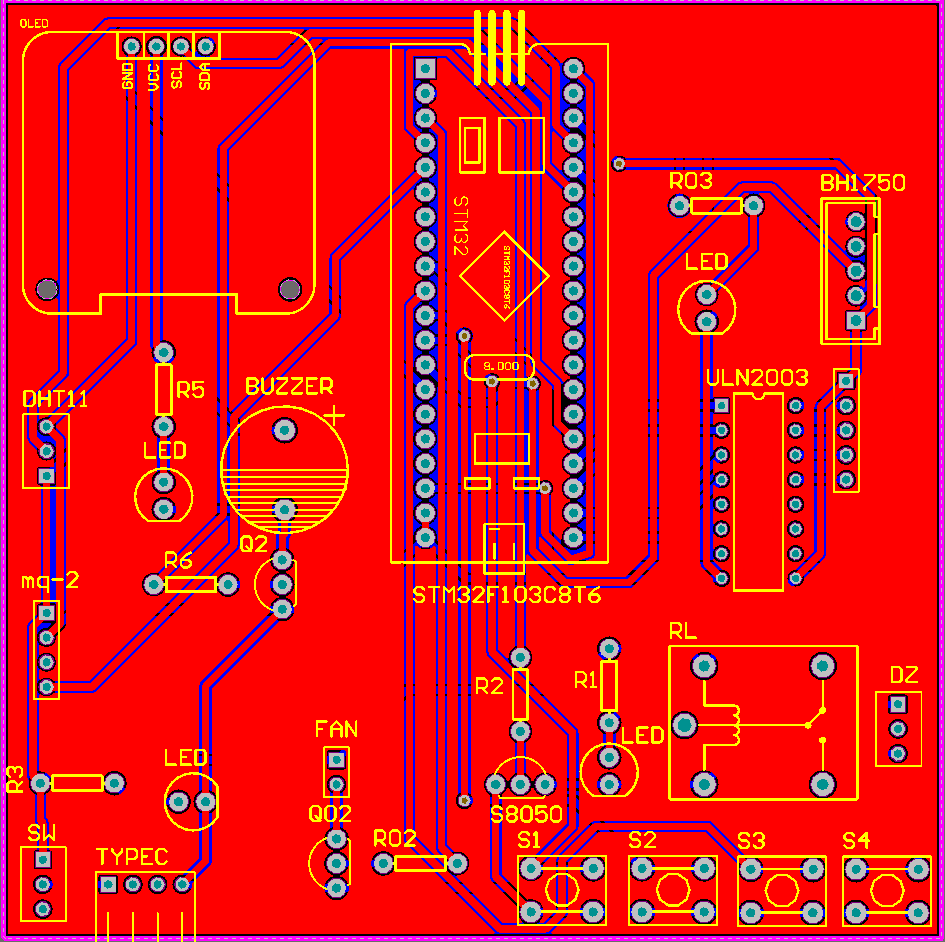

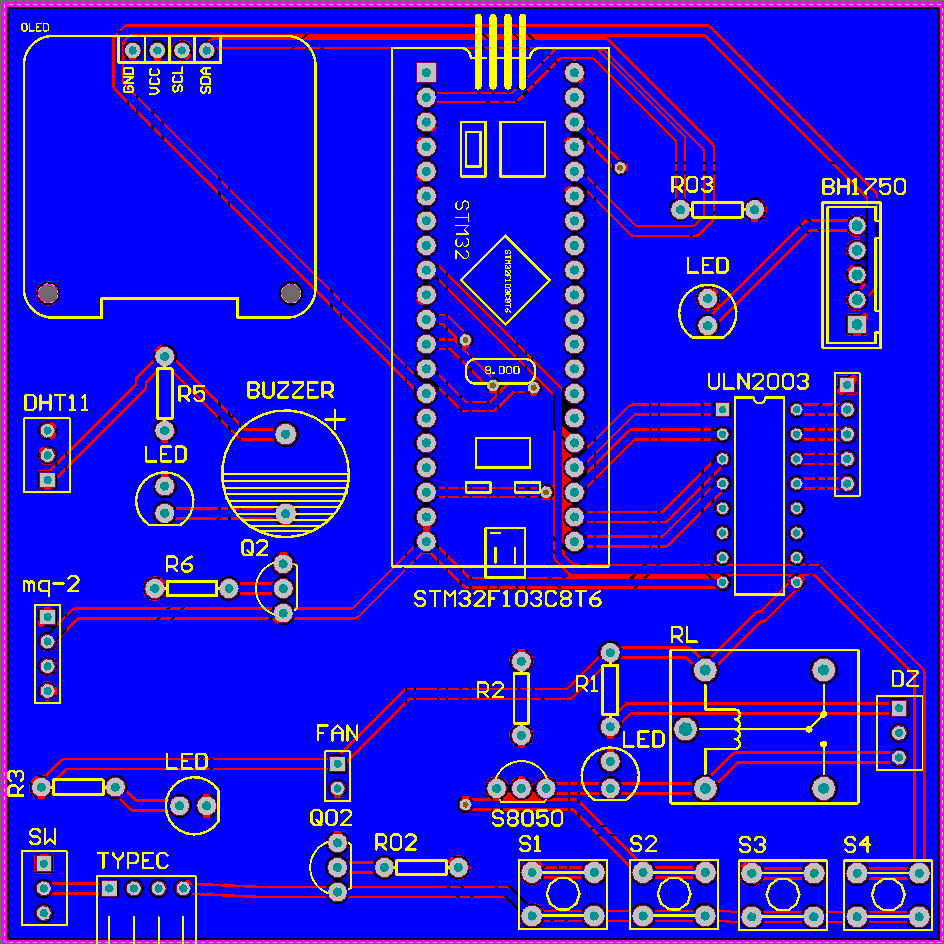

项目PCB图

五、项目程序设计

六、项目实验效果 ​编辑

七、项目包含内容

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1pNu56BEvE/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

        本设计由STM32F103C8T6单片机+OLED屏幕电路+DHT11温湿度传感器电路+MQ-2烟雾传感器电路+BH1750光照传感器电路+ULN2003步进电机电路+继电器模块电路+蜂鸣器电路+LED电路+电源电路组成。

2.功能详解

（1）环境采集：DHT11温湿度传感器采集温度和湿度、MQ-2烟雾传感器检测烟雾浓度是否正常、BH1750光照传感器检测光照情况。
（2）屏幕显示：OLED屏幕显示当前温度、湿度、烟雾、照明状态、风扇状态、窗户状态和电器情况信息
（3）自动照明：通过光敏传感器检测光照强度，当光照强度小于阈值，表明此时天黑了，自动点亮LED灯照明，当光强度大于阈值，自动关闭LED照明灯。
（4）智能排烟：通过烟雾传感器检测烟雾浓度，当烟雾浓度大于阈值，自动开启风扇
（5）电器控制：通过按键控制开关电器功能
（6）窗帘控制：通过按键控制开关窗帘功能
（7）阈值设置：可通过按键设置温度、湿度、烟雾和光照阈值
（8）温度报警：温度大于设置的阈值时声光报警
（9）湿度报警：湿度大于设置的阈值时声光报警
（10）低功耗：长时间不使用，自动熄屏，当使用时再次开启屏幕显示

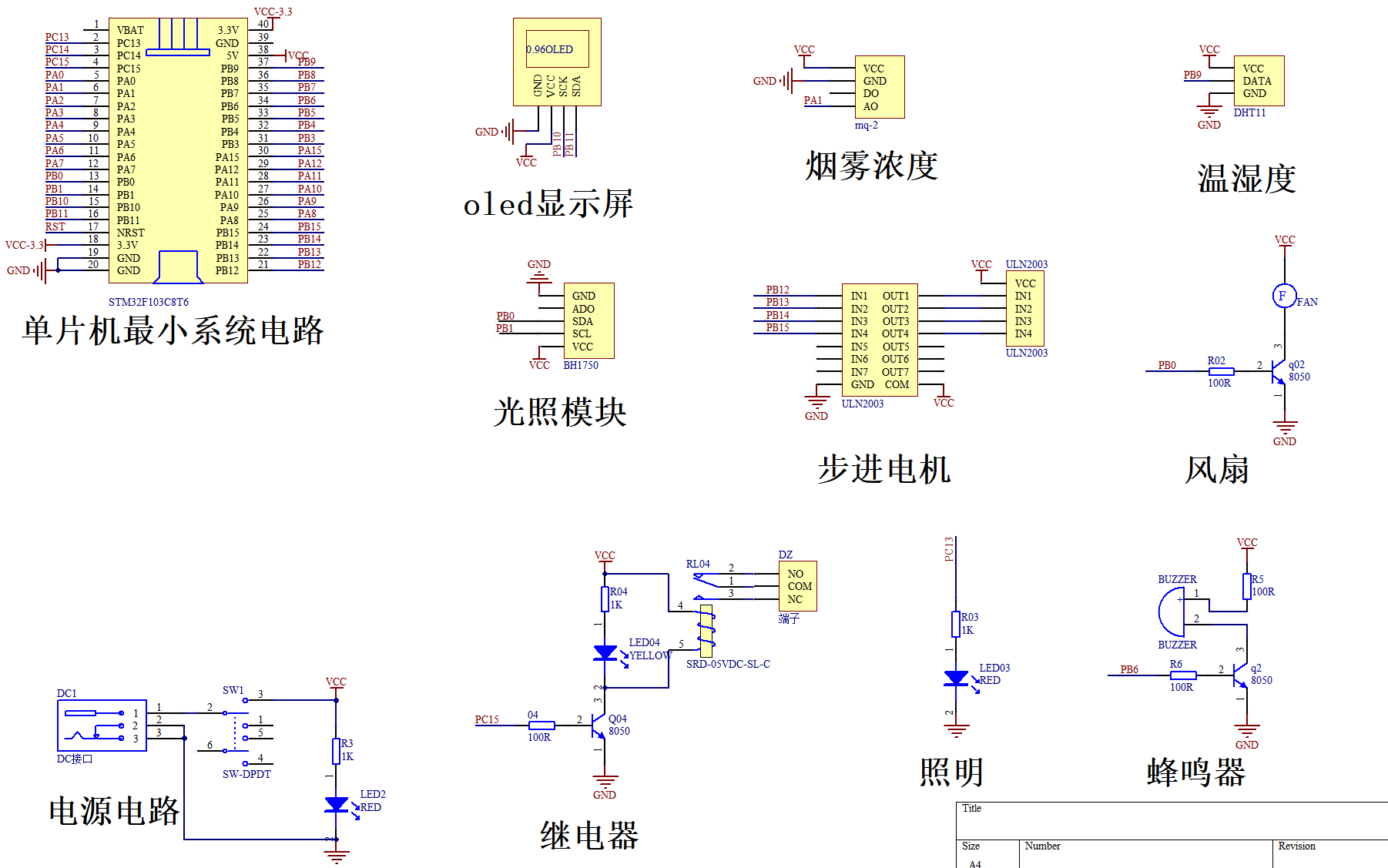

三、项目原理图设计

​

四、项目PCB硬件设计

​

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "oled.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "DHT11/dht11.h"
#include "led.h"
#include "uln2003.h"
#include "bh1750.h"
#include "beep.h"
#include "mq2.h"
#include "relay.h"
#include "fan.h"


/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32低功耗智能家居系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	u8 temp;
	u8 humi;
	uint16_t light;
	uint16_t smoke;
	uint16_t yuyin;
}SensorModulesValue;

typedef struct
{
	uint8_t tempTV;
	uint8_t humiTV;
	uint16_t smokeTV;
	uint16_t lightTV;
}SensorThresholdValue;

typedef struct
{
	uint8_t LEDFlag;
	uint8_t FANFlag;
	uint8_t BEEPFlag;
	uint8_t RELAYFlag;
	uint8_t RELAY1Flag;
	uint8_t MOTORFlag;
	uint16_t count;//
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			beep_Init();//beep初始化
			MQ2_Init();//MQ2初始化
			DHT11_Init();//DHT11初始化
			led_Init();//led初始化
			relay_Init();//relay初始化
			GY_Init();
			Single_Write_BH1750(0x01);
			Single_Write_BH1750(0x01);//light初始化
			Single_Write_BH1750(0x10);
			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);

			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

			delay_ms(100);

	}
 }
