项目名:集成心率血氧检测与远程通信的智能药盒系统设计
项目编号：mcu-dz-1106
单片机类型：STM32F103C8T6
具体功能：
1、通过时钟模块获取时间，通过按键可修改时间
2、通过手机界面最多可配置5组吃药时间和是否使能，使能后，当时间到后，语音播报“吃药时间到，请吃药”，并通过舵机自动打开药箱，通过按键可关闭或者打开药箱
3、通过手机界面可设置常见的吃药种类和数量（感冒药、发烧药、消炎药、胃药）
4、通过光敏电阻检测药箱内光照值，当打开药箱时，如果光照值低于设置最小值，则自动开启补光灯
5、通过DHT11检测药箱内温湿度，当湿度值高于设置最大值，则进行除湿（出气口一个风扇抽出潮湿空气，进气口风扇和加热片一起启动）
6、通过MAX30102检测心率血氧值，异常时蜂鸣器报警提醒
7、通过OLED显示测量数据，当吃药时间到后显示吃药种类和数量，直到关闭药箱再显示测量数据
8、通过WIFI模块，可将所有监测数据发送到手机端，手机端可设置吃药时间、吃药数量、吃药种类

电子版实物资料预览

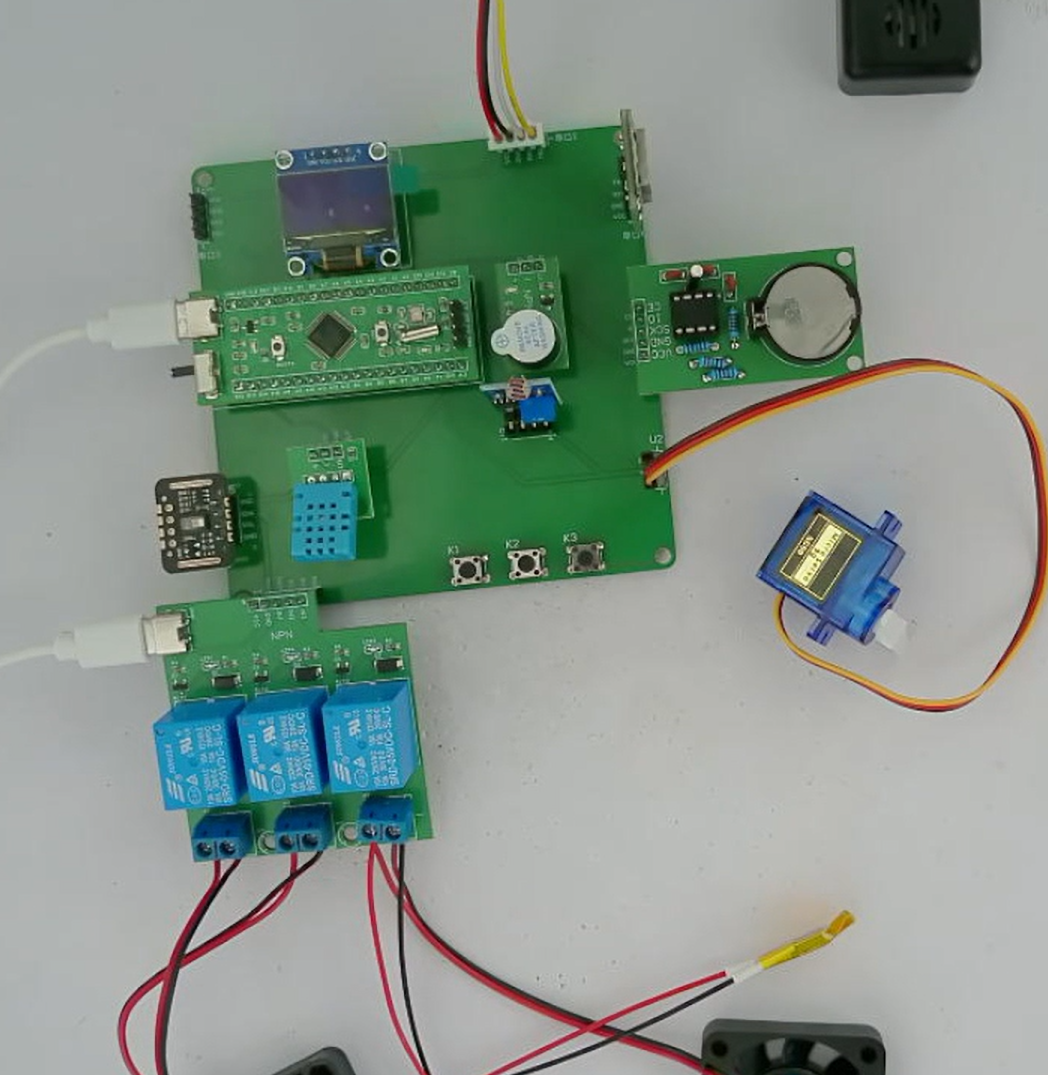

实物图

底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

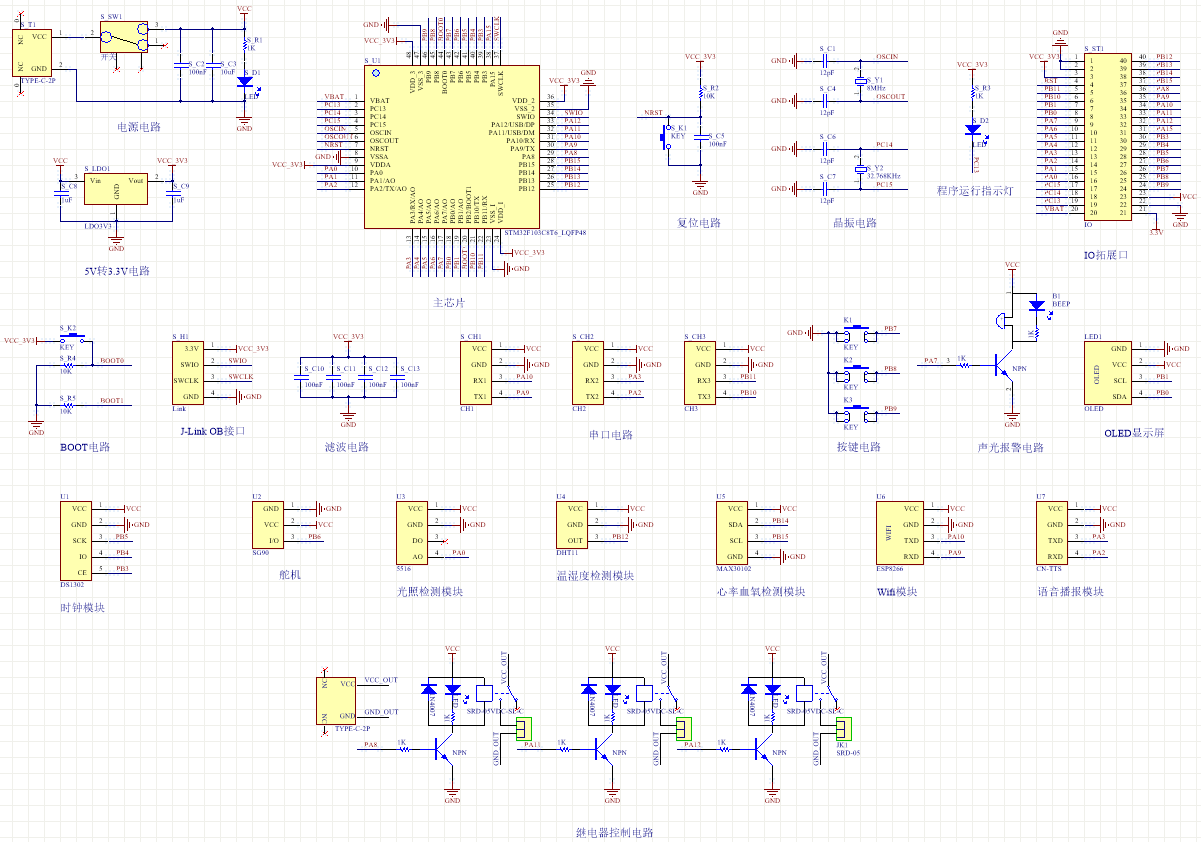

原理图

软件版本：AD2013     （本站提供该软件免费下载链接）

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

PCB图

软件版本：AD2013     （本站提供该软件免费下载链接）

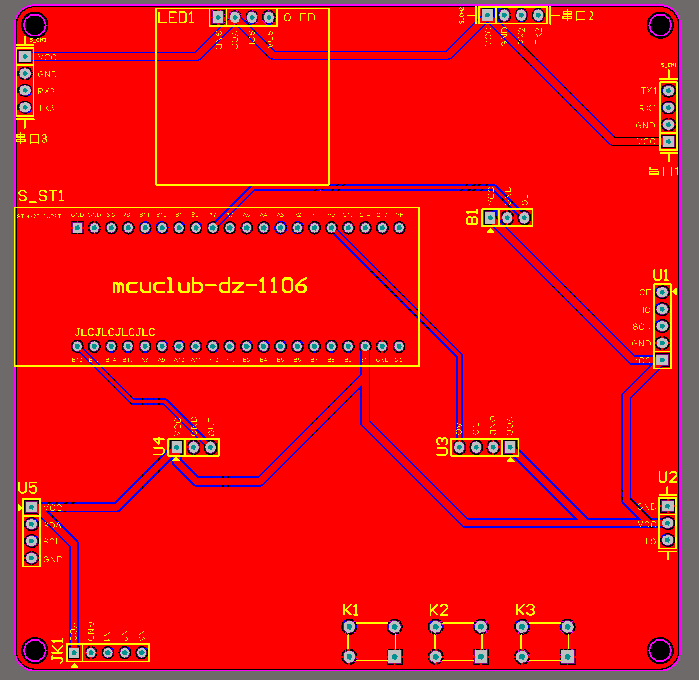

PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。

注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

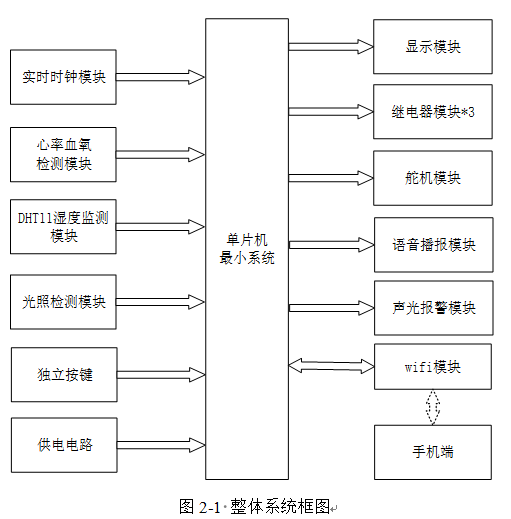

系统框图

绘制软件：VISIO     （本站提供该软件免费下载链接）

软件设计流程

绘制软件：VISIO     （本站提供该软件免费下载链接）

电子版仿真资料预览

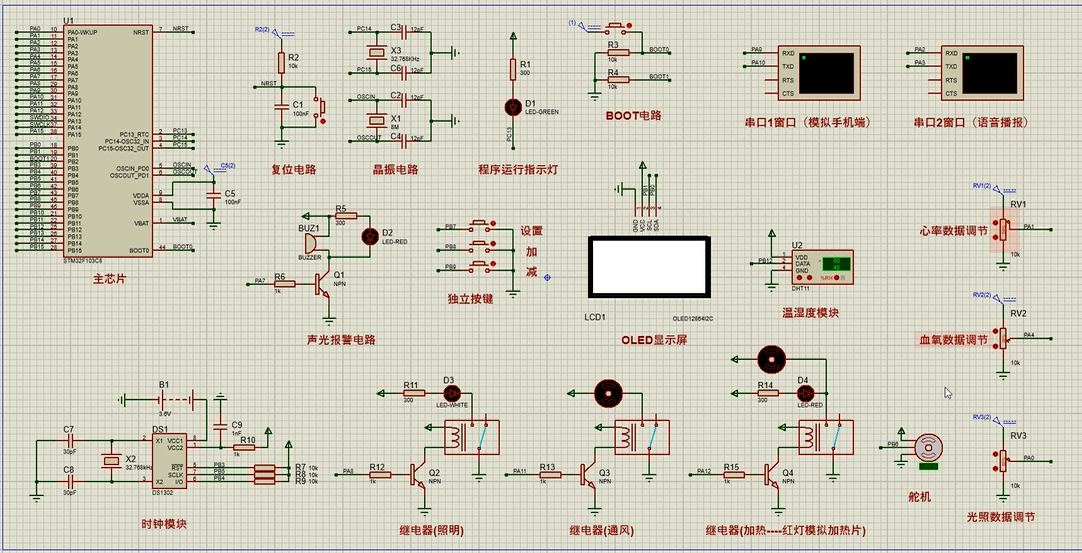

仿真图

仿真软件版本：proteus8.17     （本站提供该软件免费下载链接）

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

原理图

软件版本：AD2013     （本站提供该软件免费下载链接）

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图。另外，仿真资料中不提供PCB源文件，只有实物资料中才有。

系统框图

绘制软件：VISIO     （本站提供该软件免费下载链接）

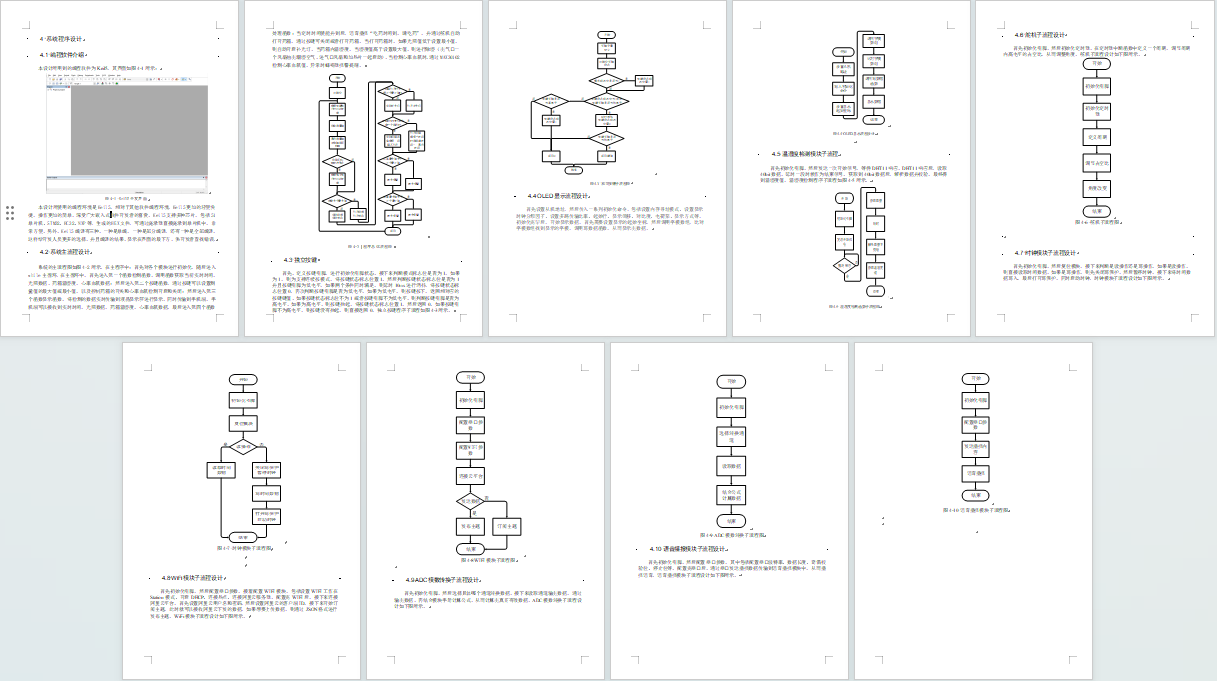

软件设计流程

绘制软件：VISIO     （本站提供该软件免费下载链接）

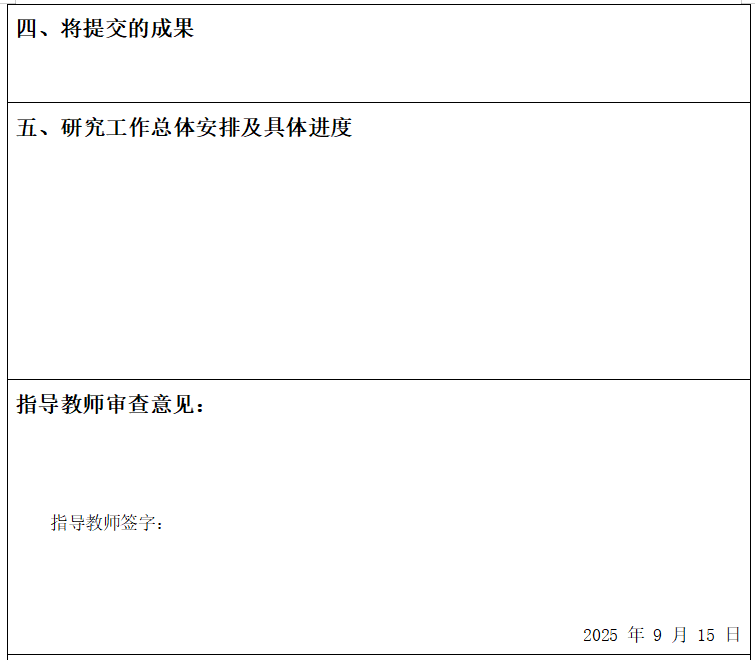

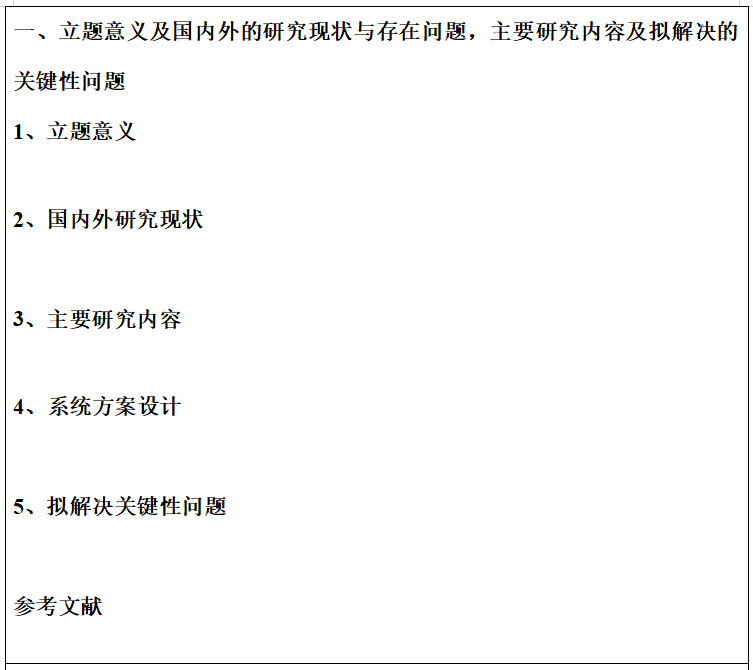

开题报告
