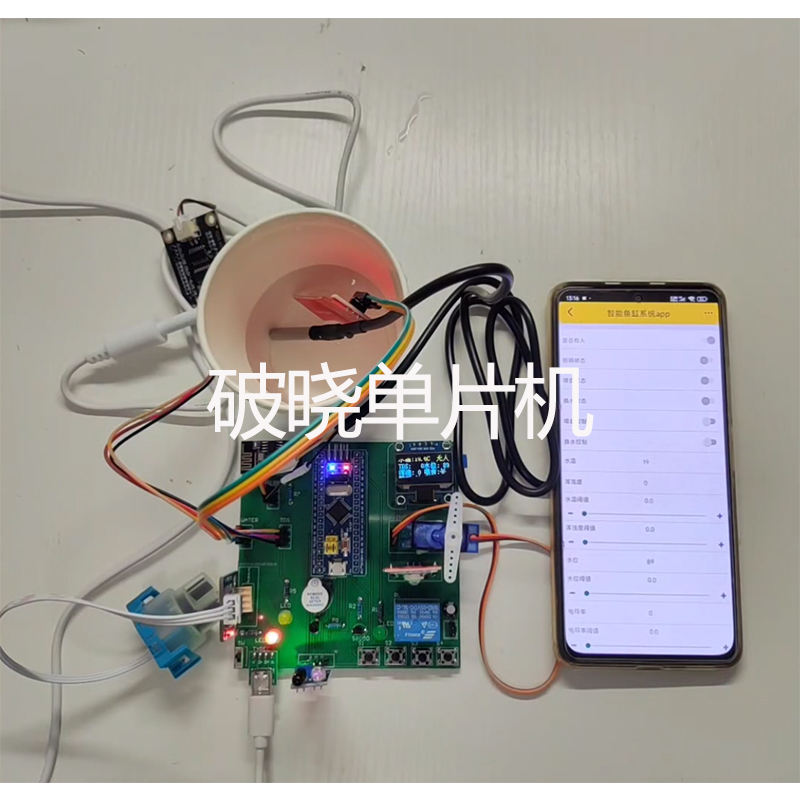

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1d5ud6kEhs/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

        本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+DS18B20温度传感器电路+TDS电导率传感器电路+浊度传感器电路++水位传感器+红外传感器电路+继电器电路+蜂鸣器电路+led电路+按键电路+电源电路组成。

2.功能详解

1、环境采集：DS18B20温度传感器采集水质温度、TDS电导率传感器电路检测水质TDS电导率是否正常、浊度传感器检测水中浊度、红外传感器检测有人靠近鱼缸和水位传感器检测水位情况。
2、屏幕显示：oled屏幕显示当前水质温度、浑浊度、水位、电导率、照明状态、换水状态和是否有人靠近情况信息
3、自动照明：当检测到有人靠近鱼缸时，自动开启照明
4、阈值设置：通过app设置水温、水位、浑浊度、电导率阈值
5、自动换水：当检测到浑浊度过高时自动开启换水
6、喂食控制：通过app按键控制喂食开关
7、换水控制：通过app按键控制换水开关
8、温度报警：当检测到温度过高时声光报警
9、电导率报警：当检测到电导率过高时声光报警
10、水位报警：当检测到水位过低时声光报警
11、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

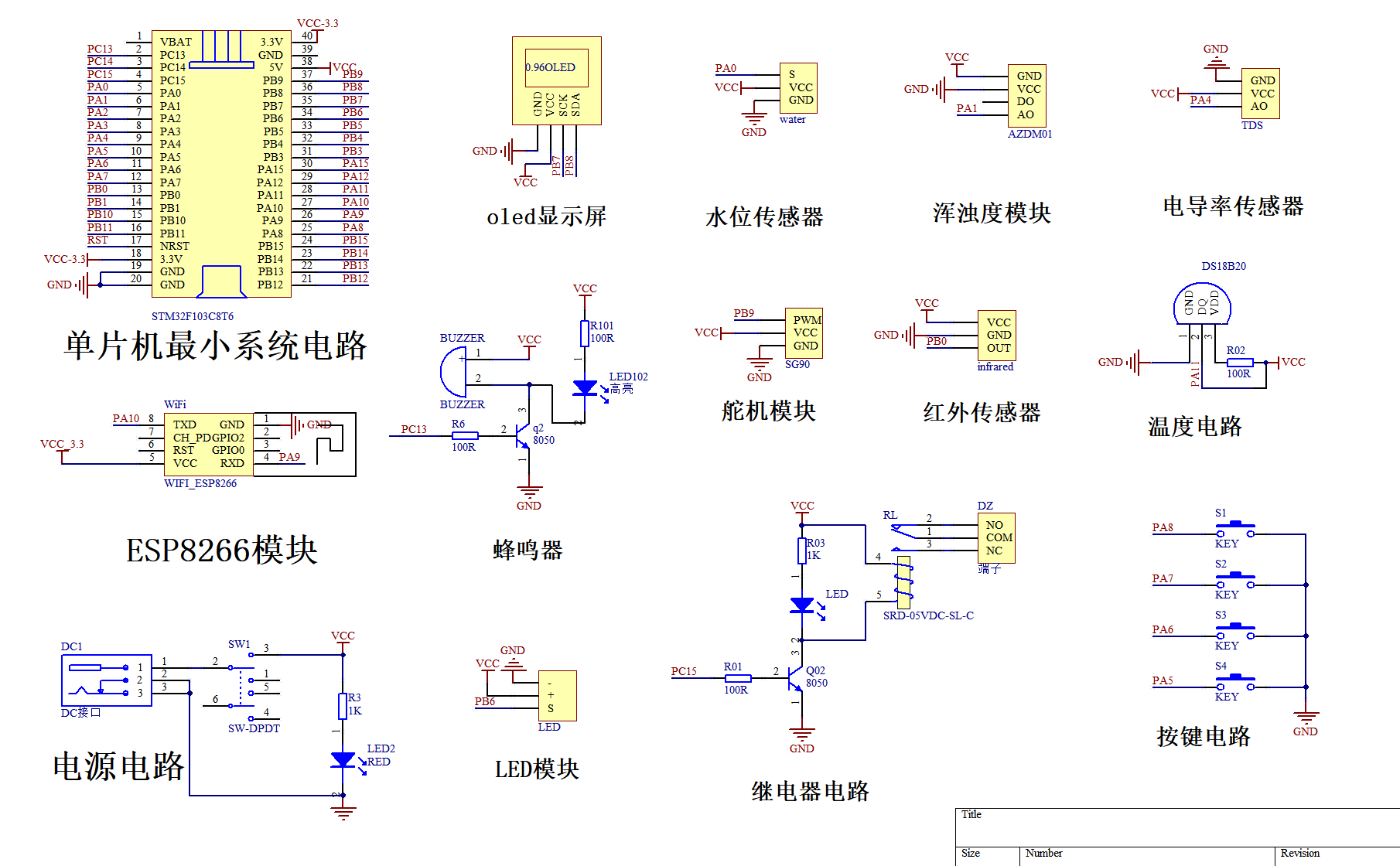

三、项目原理图设计

​

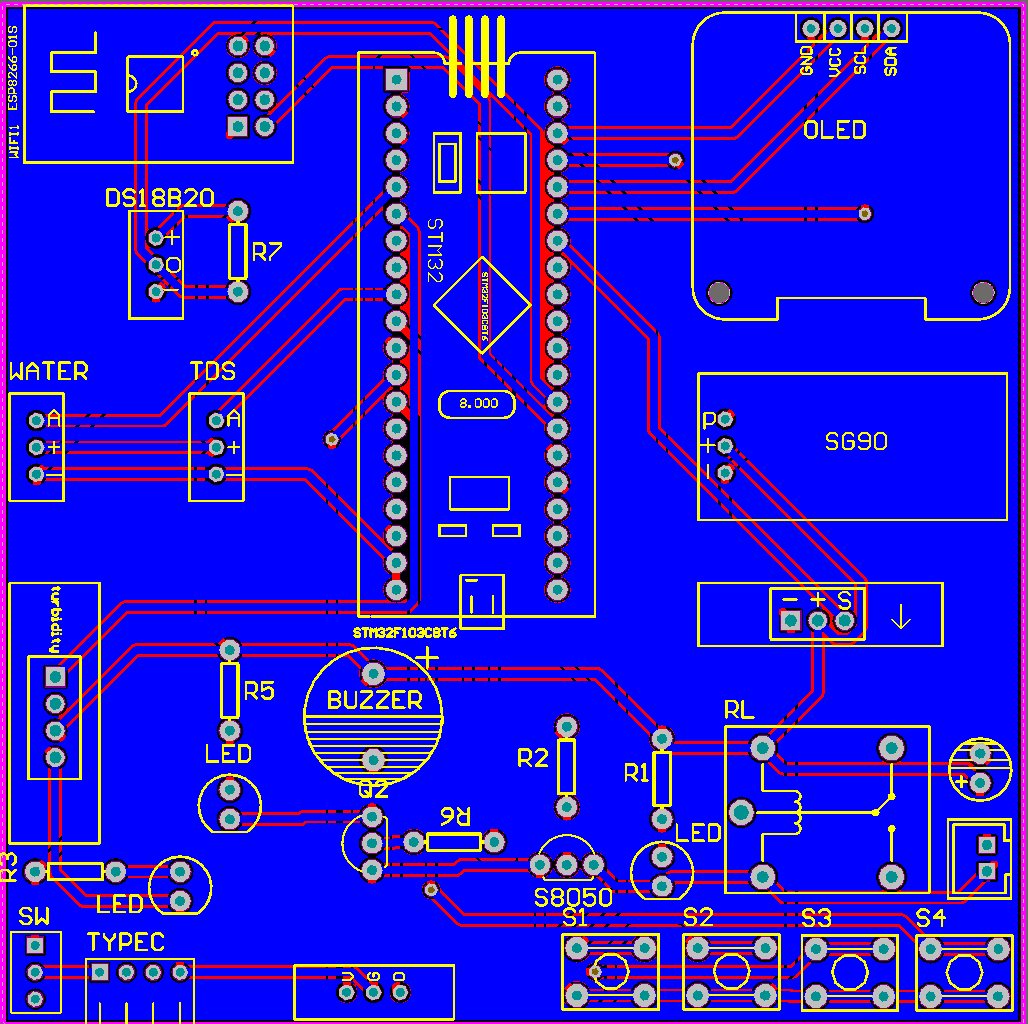

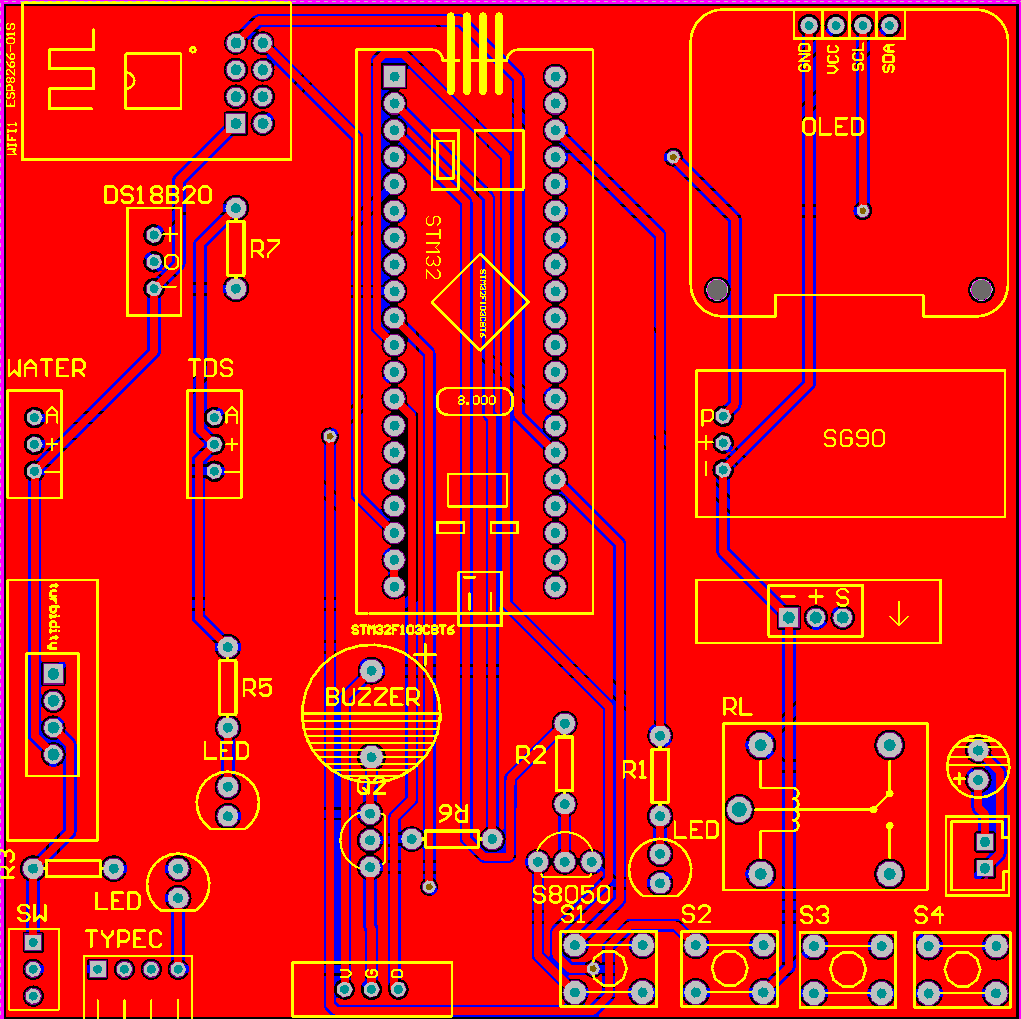

四、项目PCB硬件设计

​

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "GPIO/gpio.h"
#include "oled.h"
#include "timer.h"
#include "pwm.h"
#include "DS18B20/ds18b20.h"
#include "adc.h"


/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32智能鱼缸系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
int youren=0;
int yrtime=0;

uint8_t tempbuc = 0;
uint16_t titemp = 0;
float TDS=0.0,TDS_voltage;
float TDS_value=0.0,voltage_value;
float temp_data=0.0;
float compensationCoefficient=1.0;
float compensationVolatge;
float kValue=1.0;

float TU=0.0;
float TU_value=0.0;
float TU_calibration=0.0;
float K_Value=3047.19;
}SensorModulesValue;

typedef struct
{
int tempyz=320;
int tdsyz=100;
int hunzhuoyz=80;
int wateryz=5;
}SensorThresholdValue;

typedef struct
{
int WSKZ=0;
int HSKZ=0;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			beep_Init();//beep初始化
			DS18B20_Init();//DS18B20初始化
			water_Init();//water初始化
			hzd_Init();//hzd初始化
			relay_Init();//relay初始化
			HUMIDIFIRE_Init();
			TDS_Init();
			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);

			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

			delay_ms(100);

	}
 }



六、项目实验效果 ​

​​

七、项目包含内容

​​​
