一、什么是一键ISP下载？

二、怎么使用FlyMcu下载程序？（对F407可能会下载不了）

二、怎么使用STM32CubeProgrammer（官方工具）下载程序？（还未尝试成功）

三、一键ISP是怎么实现的？

一、什么是一键ISP下载？

目前我们使用的野火霸天虎的板子自带串口下载电路，所以配合上位机下载程序时可以不修改开发板的BOOT设置。

ISP下载的方式与仿真器相比，只能下载程序，不能在线调试且下载速度慢。

目前USB转串口芯片已经集成到板子上，所以我们想要使用串口要先安装USB转串口驱动。

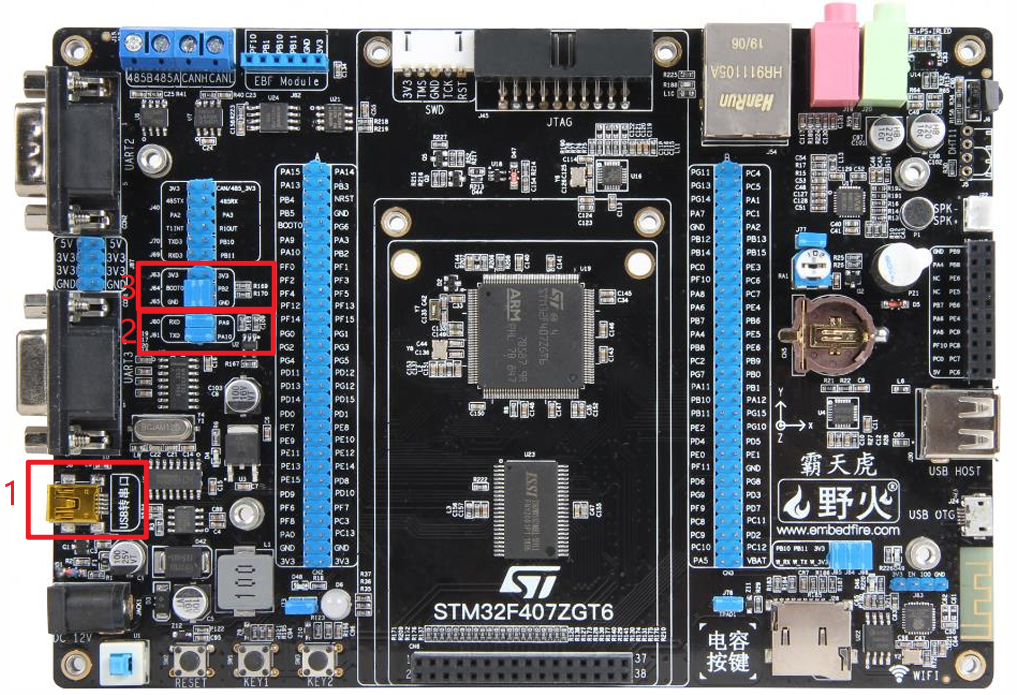

硬件平台：STM32F407ZGT6开发板如下

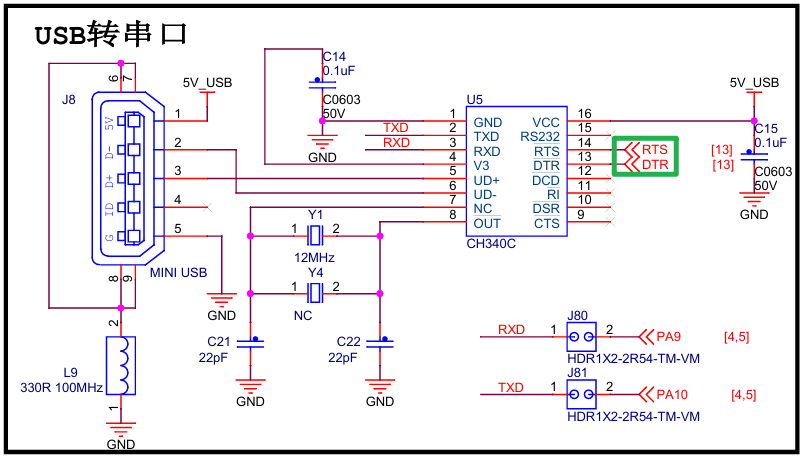

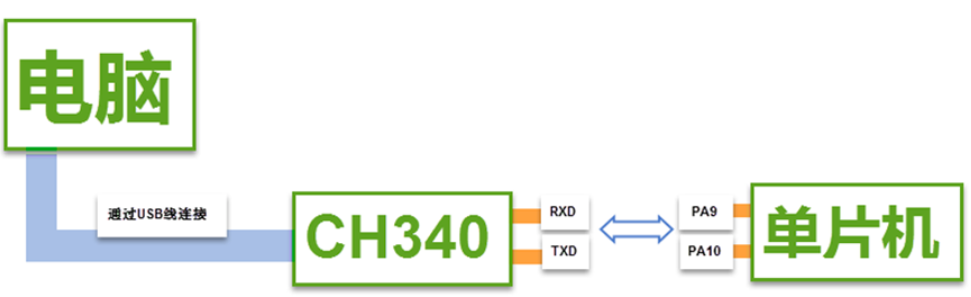

其中1代表的就是USB转串口接口，2代表的是RXD/TXD 通过跳冒接PA9和PA10，连接图：

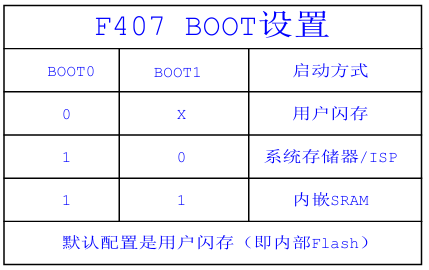

3表示的是BOOT引脚，其中BOOT0和BOOT1默认接地。

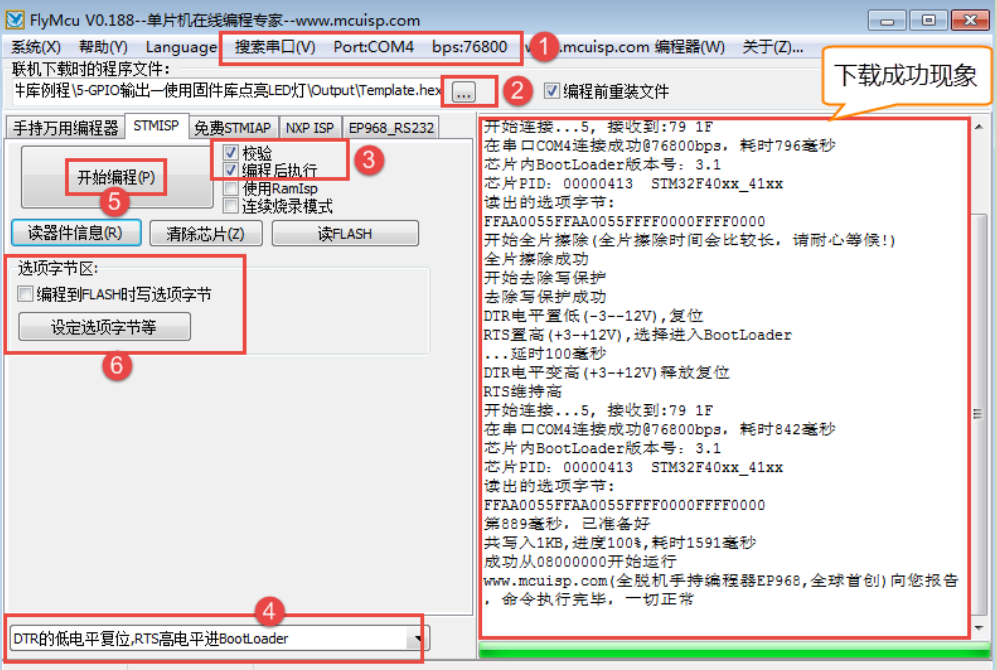

二、怎么使用FlyMcu下载程序？（对F407可能会下载不了）

FlyMcu上位机软件是基于232逻辑电平标准

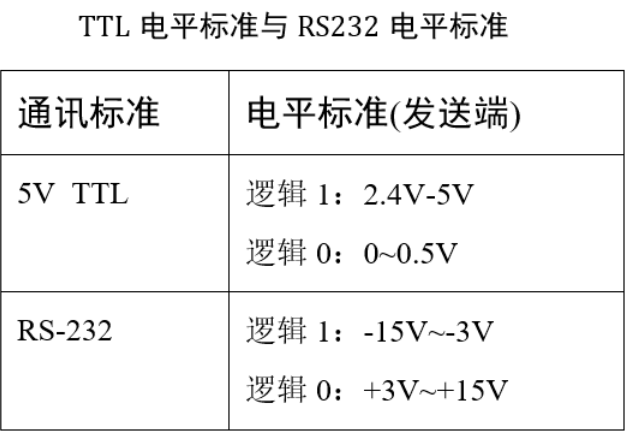

232电平标准与TTL电平的不同：

232 标准与 TTL 标准在逻辑电平上是相反的，所以导致实际硬件上是 DTR 高电平复位， RTS 低电平进入 bootloader，而上位机软件设置为 DTR 低电平复位， RTS 高电平进入 bootloader。

二、怎么使用STM32CubeProgrammer（官方工具）下载程序？（还未尝试成功）

1、BOOT0接1&BOOT1接0；

2、USB转串口USB线接电脑，开发板上电；

3、打开STM32CubeProgrammer，连接方式选UART，并选择端口号，点击连接。

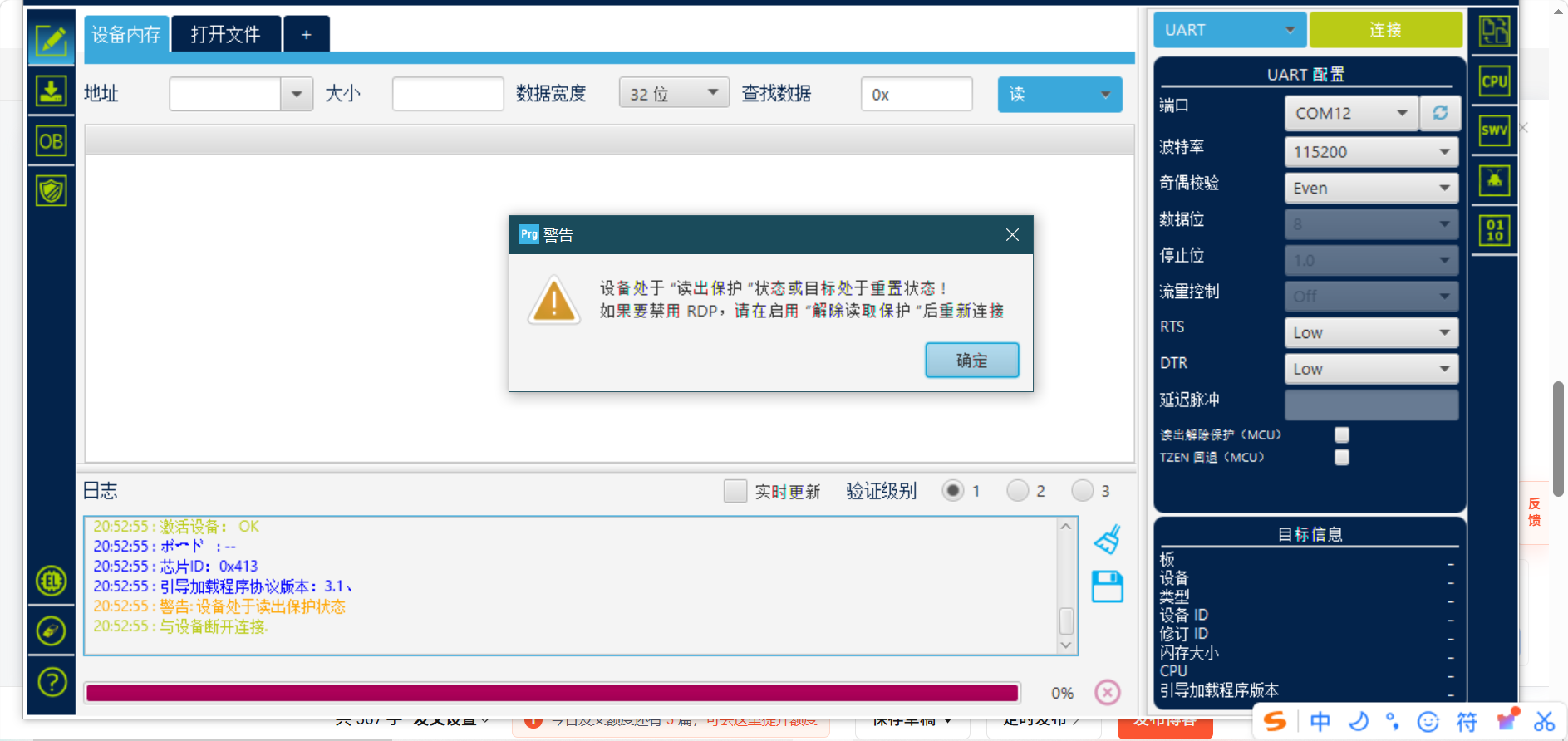

此时我的因为之前用FlyMcu时芯片已经锁了，提示：

这时STM32CubeProgrammer就能解锁它，在连接之前勾选读出解除保护：(目前还没有尝试成功)

① 选择串口连接、 ② 用跳帽将 BOOT0 跳 3V3、 ③DTR 选为 1、 ④ 勾选 Read Unprotect(MCU) 解除读保护，即可连接串口下载程序。连接过程也可能会失败，确保 BOOT0 接 3.3V，需要多重启板子或者重启这个软件试。

三、一键ISP是怎么实现的？

还回到起初的问题：这样跳来跳去的太麻烦，而最优解--一键 ISP 需要做的事情就是用上位机去控制 BOOT0 脚和单片机的复位脚。

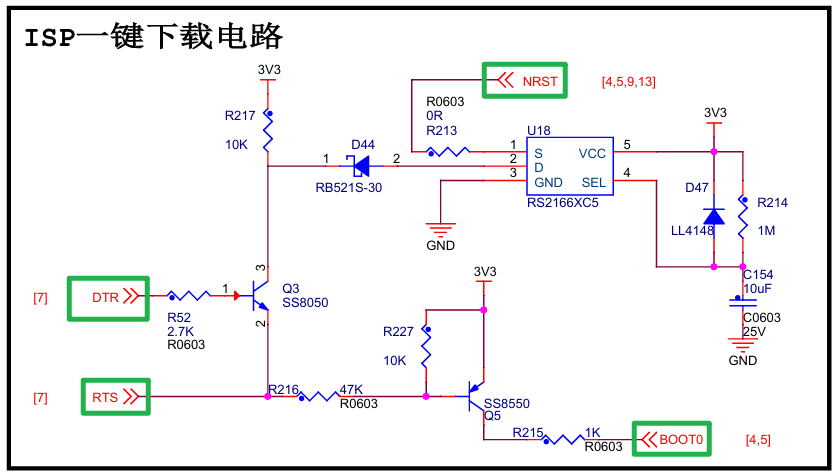

由图可知，一键ISP会使用到CH340芯片的DTR和RTS引脚来控制单片机的NRST和BOOT0。

分析：

1、通过上位机控制U5（CH340C）的RTS引脚为低电平，Q5导通，BOOT0的电平上拉为高电平。上位机->U5 RTS低->ISP电路 Q5通->BOOT0高，即RTS低BOOT0高

2、通过上位机控制U5（CH340C）的DTR引脚为高电平，由于RTS为低电平Q3导通，U18的2脚为低电平，U18是一个模拟开关，使能端由 4 脚控制，默认高电平， U18 的 1 脚和 2 脚导通，所以 NRST 为低电平系统复位。上位机->U5 DTR高->由于RTS低，所以U18 2脚低->U18已使能，即1和2通，1通NRST，即NRST低即DTR高NRST低

3、单片机进入ISP模式，此时可以将DTR 脚设置为低电平， RTS 设置为高电平。 Q3 和 Q5 为截至状态， BOOT0 和 NRST 还原默认电平。

4、上位机将程序下载到单片机，下载完毕之后，程序自动运行。

至此，很多人还会认为 U18、 Q3、 Q5 是多余的，用 U5 的 RTS 和 DTR 直接控制也可以。正常情况下，这样理解没有问题，但是我们忽略了一点，就是单片机上电瞬间如果 USB 转串口连接了电脑， DTR 和 RTS 的电平是变化的，如果不处理好，单片机会一直进入 ISP 模式，或者系统会复位多次，这种情况是不允许的。

于是，就有了我们全新的一键 ISP 电路。我们主要是分析上电瞬间的逻辑关系，单片机上电时我们通过示波器观察波形得知 DTR 和 RTS 的电平是变化的，但是也有一个规律就是：只要 RTS为低电平的时候， DTR 的电平也是低，因此一般情况 Q3 不会导通，但由于这两个 IO 口的电平存在“竞争冒险”，会出现 RTS 的下降沿的时候刚好遇到 DTR 的上升沿，这个时候 Q3 导通，导致系统复位，而 BOOT0 此时有可能也为高电平，就会进入 ISP 模式。这个是不受我们控制的，我们不想系统出现这样的情况。因此加入了模拟开关来切断这种干扰。
加入模拟开关 U18，通过控制 U18 的 4 脚的开关来达到隔离干扰电平的目的。下面我们分析一下延时开关电路，上电瞬间，电容 C1 通过电阻 R43 来充电，由于电阻 100k 很大，电容的充电电流很小，等电容充电达到 U18 的 4 脚的有效电平 2V 时，大概耗时 1S，在这个 1S 时间内 U18的模拟开关是断开的，因此 RTS 和 DTR 的干扰电平不会影响到系统复位。系统正常运行。
