中断和NVIC

中断系统

是管理和执行中断的逻辑结构

• 对于外部中断来说可以是引脚发生了跳变，
• 对于定时器来说，可以是定时时间到了，
• 对于串口通信来说，可以是接收到了数据。

嵌套向量中断控制器NVIC

NVIC(Nested Vector Interrupt Controller)是内核外设。

• “嵌套”和优先级机制有关，后面会说。
• “向量”：这里理解为“一个中断号指向处理函数入口”；而“向量表”就是所有处理函数的表，也就是我们在startup code中会看到的。
  一个芯片上可能有很多外设，每个外设可能都有中断。这里会有很多要解决的问题：

1. 当一个中断来了之后，CPU需要知道这谁发来的，然后才能知道它要干什么。
2. 而且，当中断多的时候，甚至“同时”来的时候，先处理哪个
3. 或者CPU当前正在处理，来了个中断，是直接忽略它么？忽略了之后当前的处理完了，如果还要处理这个“新的”，那就需要把它先保存起来，不然就只能直接忽略。这似乎不是一个好的机制。
4. 而有的时候我们就是需要在某些特定场景忽略某些中断，这应该如何处理？
5. …

可以想象，如果没有NVIC（也就是说没有中断向量表），那中断处理入口可能就一个（或者几个），单靠CPU，如何解决上面的问题？

1. 就需要CPU自己在这个公共入口里查询标志位来判断到底是谁发来的中断，然后再找到对应的处理函数中去处理->费时，消耗资源
2. . 可能需要软件的逻辑来判断，当然最后的重担还是在CPU头上
3. 软件逻辑判断，重担在CPU
4. 软件逻辑判断，重担在CPU
   可以发现，没有NVIC，很多事情会非常复杂，甚至做不了。

NVIC的主要功能就是一个硬件的解决方案：汇集所有中断，

1. 通过向量表机制，每个外设都有专属号，直达中断处理函数，不需要轮询标志位寻找
2. . 优先级机制，裁决哪个先处理
3. 如果有在处理的中断就把当前的挂起（记录），还有嵌套机制
4. （屏蔽机制应该是在MCU里的）检查看是不是被屏蔽
   NVIC通过2,3,4把所有的东西整理一遍，然后统一通过一根线送给老板CPU。

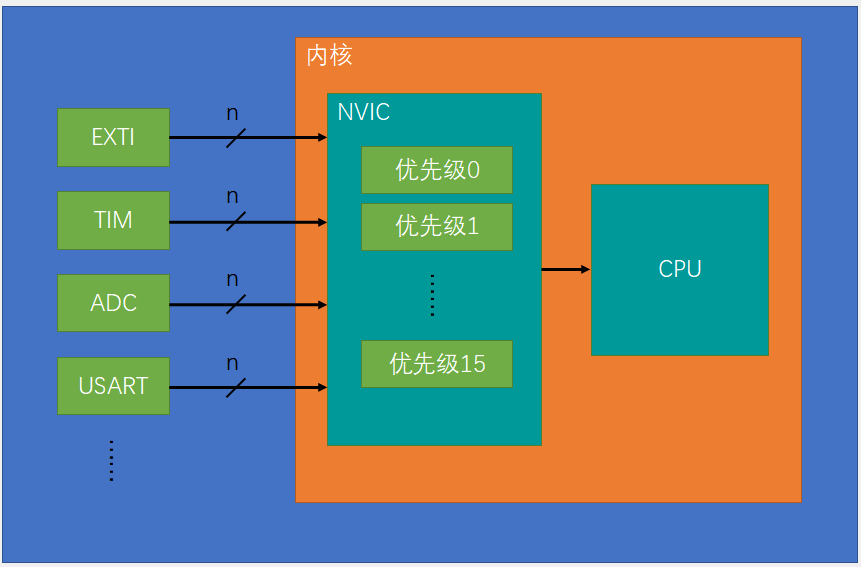

   从上图中可以看出，一个外设可能会同时占用多个中断通道，所以这里有N条线，但NVIC只有一个输出口。结合上面的解释也可以发现，中断优先顺序由开发人员指定，NVIC来实行，不需要CPU知道（CPU只要拿NVIC送来的东西就可以了）

中断源

能向 NVIC 发出 IRQ 请求的模块，叫中断源。

• 对于GPIO，EXTI依赖于它产生中断，但是GPIO不是中断源，EXTI才是中断源。因为GPIO没有直接像NVIC发出IRQ请求。
• 其他外设比如TIM, UART等，是中断源。

当中断产生时发生了什么

当中断发生的时候，会进行现场保护。老师说”这个保护工作不用我们做，由编译器完成“。这个和我之前的理解不太一致。稍微查了一下。发现自己之前的理解也不太充分。当中断发生时，Cortex-M3硬件和编译器都做了工作

• Cortex-M3硬件 做了一些关键寄存器的压栈xPSR, PC, LR, R12, R3~R0（共 8 个寄存器，约 12 个时钟周期）
• 当调用到ISR时，编译器在编译时也会在ISR中加入相应的压栈指令（序言）：把R4~R11压栈（硬件没有压的）；如果ISR里调用了其他函数，还会保存LR。当然，在ISR结束的时候，还有把这些内容POP的指令。
• ISR完成后硬件把报错的8个寄存器都给POP（编译器加的尾声代码）

所以中断发生的时候做的事情，是硬件和编译器共同的努力。

中断数量的支持

在课程的PPT里的“STM32中断”这一页上写了：68个可屏蔽中断通道… 这个中断通道的数量是谁决定的呢？STM32还是Cortex-M3？查了一下，这个数量是STM32决定的。

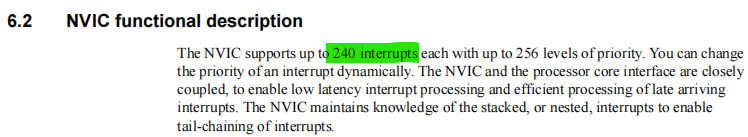

Cortex-M3本身支持240个中断通道（如下图Cortex-M3 Technical Reference Manual的截图，NVIC章节），Cortex-M3规定了NVIC 最多支持 240 个外部中断请求线（IRQ0 ~ IRQ239），以及 16 个内核异常。

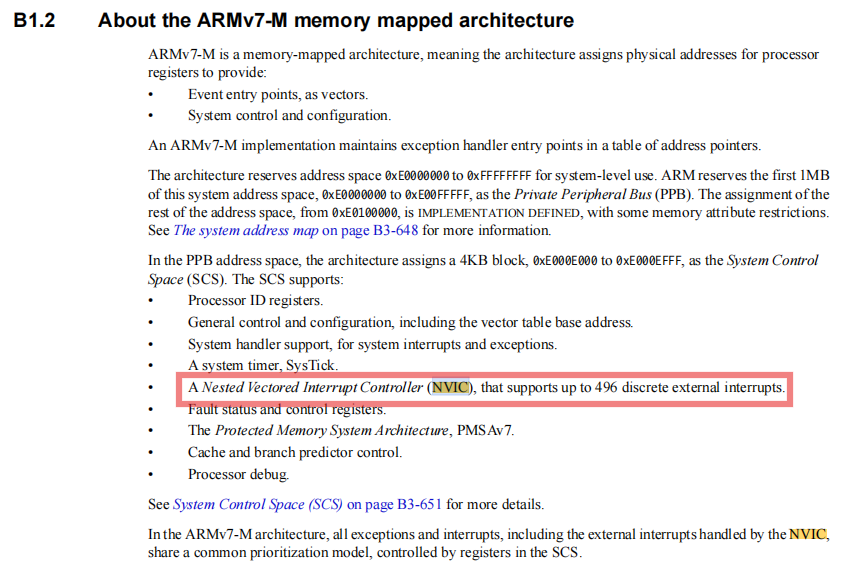

顺便又再追溯了一下：Cortex-M3是基于ARMv7-M架构的，这个架构总共支持496个中断

上面这三层是“逐层收紧”：

• 496是ARMv7-M这个架构决定的内核外中断的理论上限
• Cortex-M3是架构的落地实现，也是Arm公司做的，决定了整个IP核能够最多提供多少中断线。
• 而MCU厂商（如ST公司）在购买了整个IP核之后，还会根据芯片用了多少外设、外设需要多少中断源等来决定实际用多少中断线。比如STM32F103系列，不同的型号可能支持60,68等数量的中断。

注：

1. “可屏蔽中断”和“不可屏蔽中断”：可屏蔽中断指的是软件可以通过NVIC_EnableIRQ() / NVIC_DisableIRQ() 随时打开或关闭，或者说收到全局中断开关__disable_irq()的影响。而不可屏蔽中断其实只有一个，就是-14的NMI，通常连在看门狗等上面，软件不能够关掉它。
2. “支持68个中断通道”，这个数目和芯片支持的外设无关：多个外设可以使用一个中断通道，也可能一个外设用一个（即使这个外设有多个中断源）

NVIC优先级分组

• 抢占优先级：与中断嵌套有关。如果中断A的优先级高于（数字更小）当前正在执行的中断B，A可以打断B，这就是中断嵌套。
• 响应优先级：如果两个中断同时被挂起等待处理，而且它们的抢占优先级相同，则响应优先级数字小的先执行；如果两个中断的抢占优先级相同，响应优先级低的正在执行，这个时候即使响应优先级高的中断来了，也不能打断正在执行的中断。所以，响应优先级是决定了“排队顺序”。不涉及打断当前正在执行的中断。
• “中断号优先级”：打个引号，因为不知道官方是不是这么叫的，反正当抢占优先级和响应优先级都一样的时候，按照中断号来排队，中断号越小，优先级越高。

STM32的中断执行不是按照“先来后到”的方式，都是按照优先级来的。
为什么折腾两种优先级分组？各有优缺点，基于应用来做取舍

• 抢占优先级会涉及中断嵌套，这会带来额外开销：压栈保存现场，层次越多风险越大（栈溢出和实时性抖动）
• 响应优先级也是表达“我很急”的意思，但不需要付出嵌套的额外开销，缺点是不能立刻马上被执行，也是一种取舍。
  AI说，一般来说，会给产生真正事故的中断给与分配比较高的抢占优先级，而对于其他中断，比如外设中断，抢占优先级都是一样的，只用响应优先级来排序。这样程序行为更荣誉确定，方便调试。

外部中断 EXTI (External Interrupt)

这里的“外部”是相对于STM32芯片的“外部”。
EXTI主要指的是芯片物理引脚（Pin）上的电平变化引发的中断。
（外部中断是众多能产生中断的外设之一：为什么是“之一”？因为STM32有一大堆其他外设，很多外设都能产生中断，不需要外部引脚触发，比如定时器TIM、USART、ADC等，不需要外部引脚触发也能产生中断。）
支持的触发EXTI的方式方式：

1. 上升沿
2. 下降沿
3. 双边沿（检测到上升或者下降的时候都触发）
4. 软件触发：GPIO并没有电平变化，程序里执行一段代码就能触发中断

EXTI中断触发源

EXTI可以检测指定GPIO口的电平信号，当其指定的GPIO口产生电平变化，EXTI会立即像NVIC发出中断申请，经过NVIC裁决后可以中断MCU当前程序，使MCU执行EXTI对于的中断程序。(来源：PPT)
但是我们不能说是”GPIO输入“引发的中断。因为它也有可能是其他外设的状态信号，比如RTC Alarm event，USB wakeup event等，通过EXTI连到NVIC，也就是这个顺序：pin/RTC/USB/… -> EXTI -> NVIC

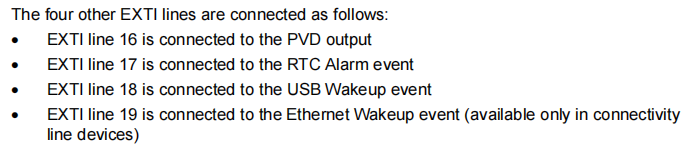

可以发现,EXTI有多种“触发源”。可能的触发源可以在RM的Figure 21. External interrupt/event GPIO mapping 和它下面的对额外3~4根EXTI的介绍中可以看到。

引脚配置注意点

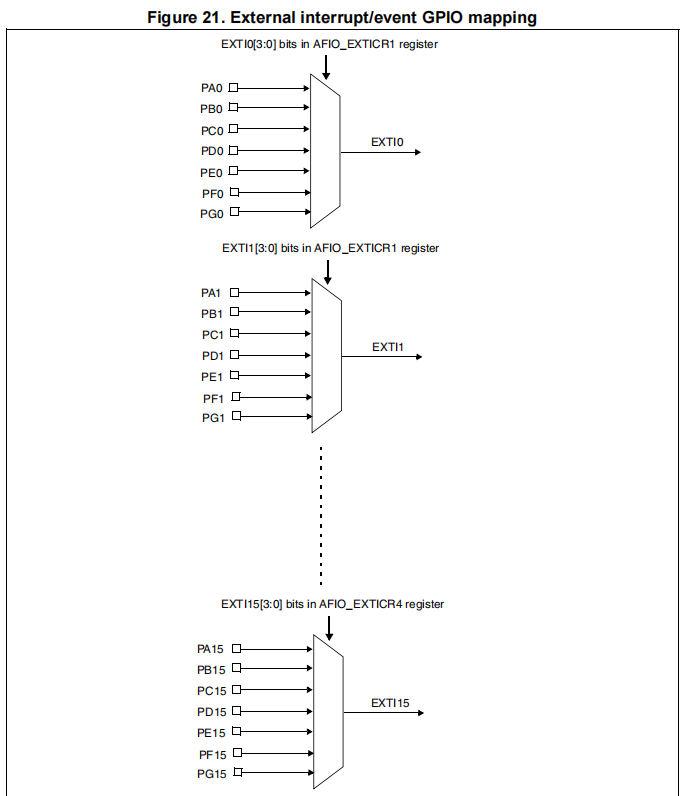

任意GPIO口都能当作外部引脚，但相同的Pin不能同时触发中断。（pin数值一样的不能作为中断）比如PA0和PB0/PA1，PB1和PC1/…不能同时用。为什么？从上面从RM中截取的“Figure21”（“EXTI和GPIO port的对应”）可以看出，所有相同Port号的GPIO引脚都连载一个数据选择器上：AFIO中断选择器。这个选择器只能从GPIOA1,GPIOB1，… GPIOG1中选择一个作为相应EXTI线。
所以，如果我们的程序需要多个中断引脚，需要选择不同号的pin脚。这里会用到AFIO。在STM32中，它主要有两个作用：

• 复用功能引脚重映射
• 中断引脚选择

PPT中的EXTI基本结构分析

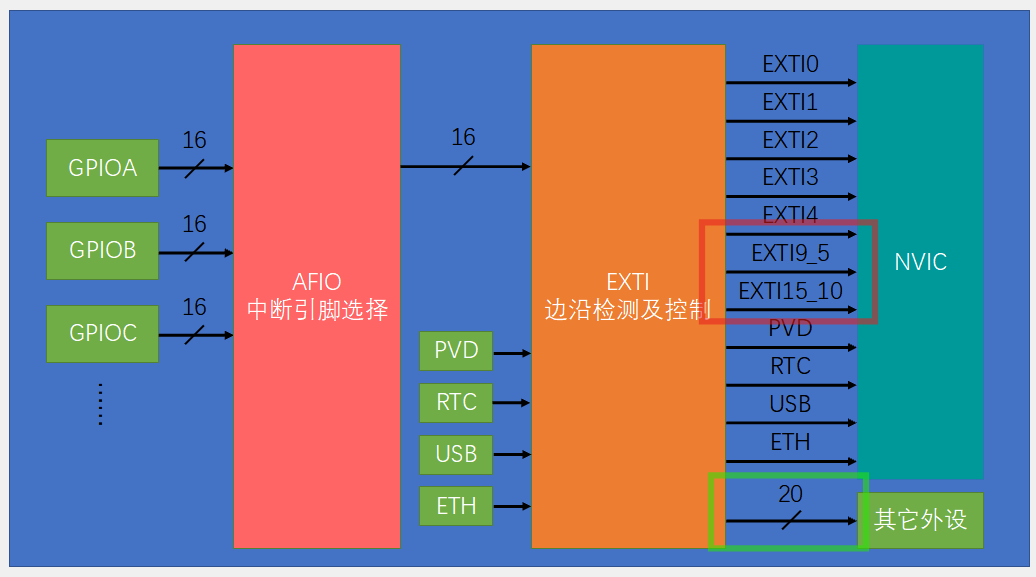

课程PPT里面“EXTI基本结构”的图片画得很好

从左到右：

1. 每个GPIO都有16个引脚（16根线）
2. 所有引脚都接到AFIO上被选择
3. AFIO选出16根线，以及PVD,RTC等其他外部中断源送入EXTI边沿检测和控制
4. 最后从“EXTI边沿检测和控制”到内核NVIC。不过这里有两个注意得地方

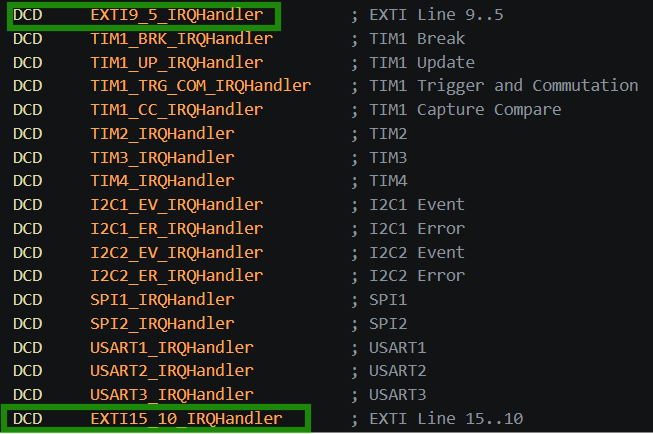

   1. EXTI一共16个，但是输入NVIC时，5-9，10-15是在一根中断线上的。从程序上来看，EXTI5-9和EXTI10~15会触发同一个回调函数。如果要区分它们，还需要根据标志位来区分到底是哪个中断进来的。


   2. 最底下的绿框中标明了“20”，连到了“其他外设”，这里指示的是触发其他外设操作，也就是事件响应（下一章会说）。

RM中的EXTI结构图分析

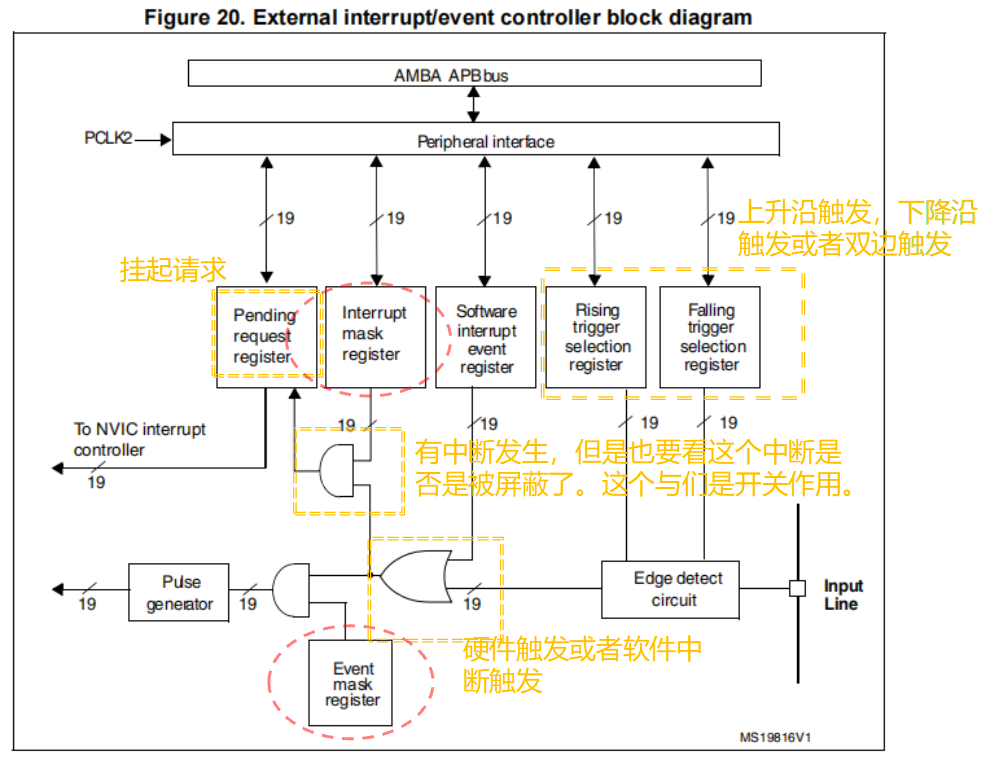

RM中的结构框图和上面的图类似，不过这个图要从右往左看，而且体现了更多电路的细节和逻辑，所以再可以再看一下。
在RM中这个章节开始就有这个描述：The external interrupt/event controller consists of up to 20 edge detectors in connectivity line devices, or 19 edge detectors in other devices for generating event/interrupt requests.
首先两个概念：

• Interrupt（中断）：要唤醒 CPU，让 CPU 执行中断服务函数（ISR）。
• Event（事件）：不唤醒 CPU，直接触发另一个外设干活。

  （上面是RM中的截图，在课程提供的资料中有中英文版，对应图片内容不太一样：挂起请求和中断屏蔽寄存器位置反了一下。不过仔细看了一下，它们的版本不同：中文版本是根据"参照2009年12月 RM0008 Reference Manual 英文第10版"，而英语版地资料是2017年地Rev17.）

框图最上方：

• AMBA APB bus：CPU 读写 EXTI 寄存器的总线
• Peripheral interface：EXTI 的寄存器接口
• PCLK2：APB2 总线时钟，EXTI 挂在 APB2 上
• 下面挂的 5 个方块就是 EXTI 的 5 个寄存器，CPU 通过 APB 总线来配置它们。

几乎所有的线上都标着“19”,表示"这个信号总线有 19 根线宽"，对应 19 条 EXTI 线并行工作（前面提到“19 edge detector in other device"）

这个图应该从右往左看，它表达的是某个中断源产生中断（GPIO或者内部其他外设产生的中断），如何到达NVIC或者发送event左边两个箭头：

1. 右边的 “Input Line” 对应Figure21和下面的其他EXTI Line（不仅仅是GPIO输入）。
2. OR 门之后分成了两路完全独立的并行路径。 同一次跳变，既可以产生中断，也可以产生事件，或者只产生其中一个，取决于你配置了哪个 mask。
3. 最左边的结果：

• to NVIC interrupt controller就是产生中断
• pulse generator（脉冲发生器）产生的是一个事件脉冲，
  • 可以触发其他外设干活
  • 也可以送到 Cortex-M3 内核的 Event 接口 → 用于 WFE（Wait For Event）指令唤醒 CPU
  • 也可以送到电源管理单元（PWR） → 用于从 Sleep/Stop/Standby 低功耗模式唤醒

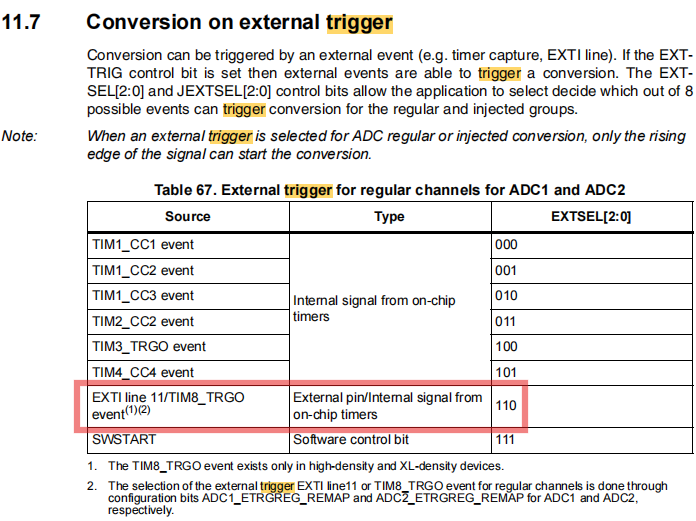

    在STM32F103的RM中找到一个可以被EXTI事件触发的外设：ADC
