专栏前言

上一篇我们掌握了Flash存储与文件系统，实现了参数、文件的可靠持久化，解决了设备掉电数据丢失的问题。
对于量产部署的物联网设备而言，另一个核心刚需就是固件远程升级——设备安装到现场后，不可能逐一拆壳烧录固件，OTA（Over-The-Air）空中升级是所有联网设备的标配功能。

很多新手对OTA的理解停留在“下载固件写到Flash里”，但实际工程化的OTA是一套完整的可靠性体系：双分区备份保证升级失败不砖机、断点续传适配弱网场景、签名校验保障固件安全、故障自动回滚兜底，每一个环节出问题都可能导致设备现场瘫痪。
ESP-IDF 提供了原生的OTA框架，从底层分区切换到高层网络升级都有成熟的组件支持，无需自己实现底层逻辑。

本篇一次性讲透ESP-IDF下的完整OTA方案：
双分区启动原理 → 标准升级流程 → HTTPS OTA基础实战 → 断点续传与签名校验 → 故障自动回滚机制 → 批量升级策略 → 最佳实践与踩坑汇总
全程配可编译源码+架构图解，零基础也能实现工业级可靠的远程固件升级。

一、OTA核心基础与双分区架构

1. 什么是OTA空中升级

OTA 是通过无线网络远程更新设备固件的技术，无需物理接触设备、无需现场烧录器，即可完成功能迭代、Bug修复、配置更新。
核心价值：大幅降低设备运维成本，支持产品快速迭代，是量产物联网设备的必备功能。

2. 双分区启动原理

ESP-IDF 的 OTA 采用双分区交替升级架构，是其可靠性的核心保障。Flash 中划分两个大小完全相同的应用分区（ota_0、ota_1），两者地位对等，交替作为“运行分区”和“升级分区”。

工作机制：

设备启动时，Bootloader 读取专门的 ota_data 数据分区，根据其中的启动标记，决定从 ota_0 还是 ota_1 加载固件
执行升级时，新固件只写入当前未运行的空闲分区，全程不触碰正在运行的固件
新固件写入并校验通过后，修改 ota_data 的启动标记，下次重启自动切换到新分区
升级过程中任何环节失败（断电、下载失败、校验失败），都不影响当前运行的系统，设备永远保留一个可正常启动的固件

下面是双分区交替启动的完整流程：

3. 完整OTA分区组成

一个标准的OTA分区表包含以下核心区域：

分区	作用	说明
Bootloader	启动引导	负责校验分区、选择启动分区、加载固件
ota_0	应用分区1	存放固件，可作为运行分区或升级分区
ota_1	应用分区2	与ota_0大小完全一致，对等交替使用
ota_data	启动配置区	存储启动选择标记、版本信息、升级状态
factory（可选）	出厂固件分区	出厂默认固件，作为最终保底回滚分区
NVS / SPIFFS	数据分区	参数、文件存储，升级时不改动，数据保留

在这里插入图片描述

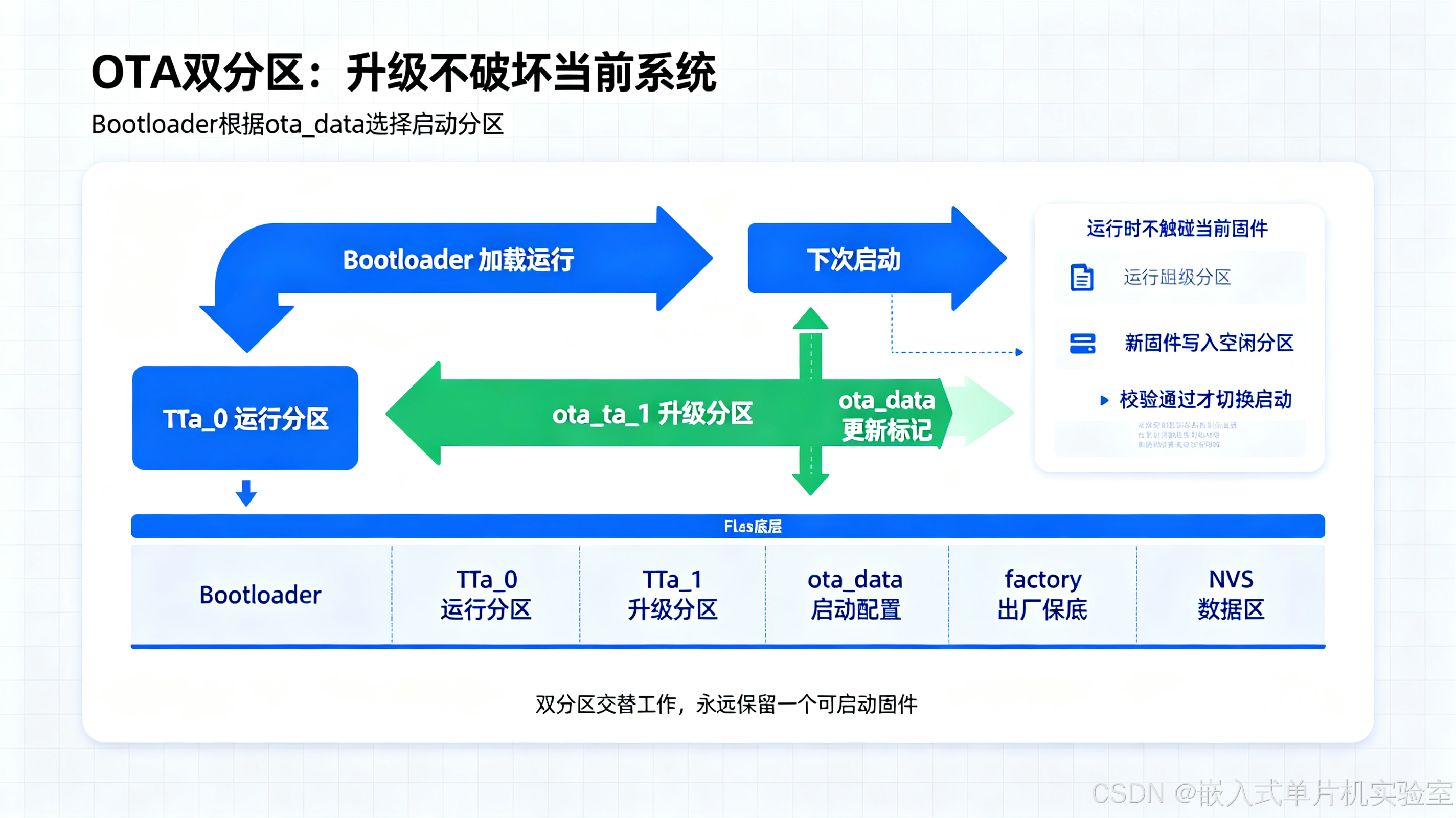

【配图1：ESP32 OTA双分区启动架构图】
配图说明：展示Flash内各分区的分布，Bootloader、ota_data、两个OTA应用分区的关系，标注启动选择、升级写入的数据流方向，直观呈现双分区交替工作的原理。

二、标准升级流程与核心API

1. OTA标准五步流程

一次完整可靠的OTA升级，严格遵循以下流程，任何一步失败都终止并保留原系统：

版本检测：设备连接升级服务器，查询最新固件版本，对比自身版本判断是否需要升级
固件下载：通过HTTP/HTTPS通道接收固件数据，支持流式下载边下边写
分区写入：将接收的固件数据按顺序写入空闲的OTA分区
完整性校验：写入完成后，校验固件的CRC、SHA256或数字签名，确保完整合法
启动切换：校验通过后更新ota_data启动标记，重启设备从新固件启动

下面是 OTA 标准五步流程的完整链路：

2. 核心API

ESP-IDF 提供了两层OTA接口：底层原生OTA API和高层封装组件。

底层原生API：灵活可控，适合自定义升级流程

// 开始OTA，获取目标空闲分区
esp_err_t esp_ota_begin(const esp_partition_t *partition, size_t image_size, esp_ota_handle_t *out_handle);

// 写入固件数据
esp_err_t esp_ota_write(esp_ota_handle_t handle, const void *data, size_t size);

// 结束OTA，校验固件
esp_err_t esp_ota_end(esp_ota_handle_t handle);

// 设置该分区为下次启动分区
esp_err_t esp_ota_set_boot_partition(const esp_partition_t *partition);

高层HTTPS OTA组件：封装了网络下载、证书校验、分区写入全流程，一行调用即可完成升级，是绝大多数场景的首选。

三、实战1：HTTPS OTA最简实现

这是最常用的入门方案，使用ESP-IDF原生的esp_https_ota组件，自动完成网络下载、分区写入、校验全流程，代码简洁、可靠性高。

1. 实现功能

连接WiFi网络
连接指定HTTPS升级服务器，下载最新固件
自动写入空闲OTA分区并校验
校验通过自动切换启动分区，重启运行新固件

2. 完整可编译源码

#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_wifi.h"
#include "esp_event.h"
#include "esp_log.h"
#include "esp_https_ota.h"
#include "nvs_flash.h"

#define TAG "OTA_DEMO"

// WiFi配置
#define WIFI_SSID "你的WiFi名称"
#define WIFI_PASS "你的WiFi密码"

// 升级固件URL
#define FIRMWARE_URL "https://你的服务器地址/firmware.bin"

// WiFi连接事件处理
static void wifi_event_handler(void* arg, esp_event_base_t event_base,
                                int32_t event_id, void* event_data)
{
    if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START) {
        esp_wifi_connect();
    }
}

// WiFi初始化
static void wifi_init(void)
{
    esp_netif_init();
    esp_event_loop_create_default();
    esp_netif_create_default_wifi_sta();

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    esp_wifi_init(&cfg);

    esp_event_handler_register(WIFI_EVENT, ESP_EVENT_ANY_ID, &wifi_event_handler, NULL);

    wifi_config_t wifi_config = {
        .sta = {
            .ssid = WIFI_SSID,
            .password = WIFI_PASS,
        },
    };
    esp_wifi_set_mode(WIFI_MODE_STA);
    esp_wifi_set_config(WIFI_IF_STA, &wifi_config);
    esp_wifi_start();

    // 等待连接成功
    uint8_t retry = 0;
    while(retry < 10) {
        vTaskDelay(pdMS_TO_TICKS(1000));
        if(esp_wifi_connect() == ESP_OK) break;
        retry++;
    }
    ESP_LOGI(TAG, "WiFi连接完成");
}

// OTA升级任务
void ota_task(void *pvParameters)
{
    ESP_LOGI(TAG, "开始OTA升级，固件地址：%s", FIRMWARE_URL);

    esp_http_client_config_t config = {
        .url = FIRMWARE_URL,
        .timeout_ms = 10000,
    };

    esp_https_ota_config_t ota_config = {
        .http_config = &config,
    };

    // 执行HTTPS OTA升级，阻塞直到完成或失败
    esp_err_t ret = esp_https_ota(&ota_config);

    if (ret == ESP_OK) {
        ESP_LOGI(TAG, "OTA升级成功，准备重启");
        vTaskDelay(pdMS_TO_TICKS(2000));
        esp_restart();
    } else {
        ESP_LOGE(TAG, "OTA升级失败，错误码：%d", ret);
    }

    vTaskDelete(NULL);
}

void app_main(void)
{
    nvs_flash_init();
    wifi_init();

    // 创建OTA升级任务
    xTaskCreate(ota_task, "ota_task", 8192, NULL, 5, NULL);
}

3. 关键说明

分区表需要选择包含双OTA分区的配置，如partition_table_double，或自定义分区表
量产场景建议配置服务器证书校验，避免中间人攻击
升级任务栈建议设大一些，网络协议栈需要一定的栈空间

在这里插入图片描述

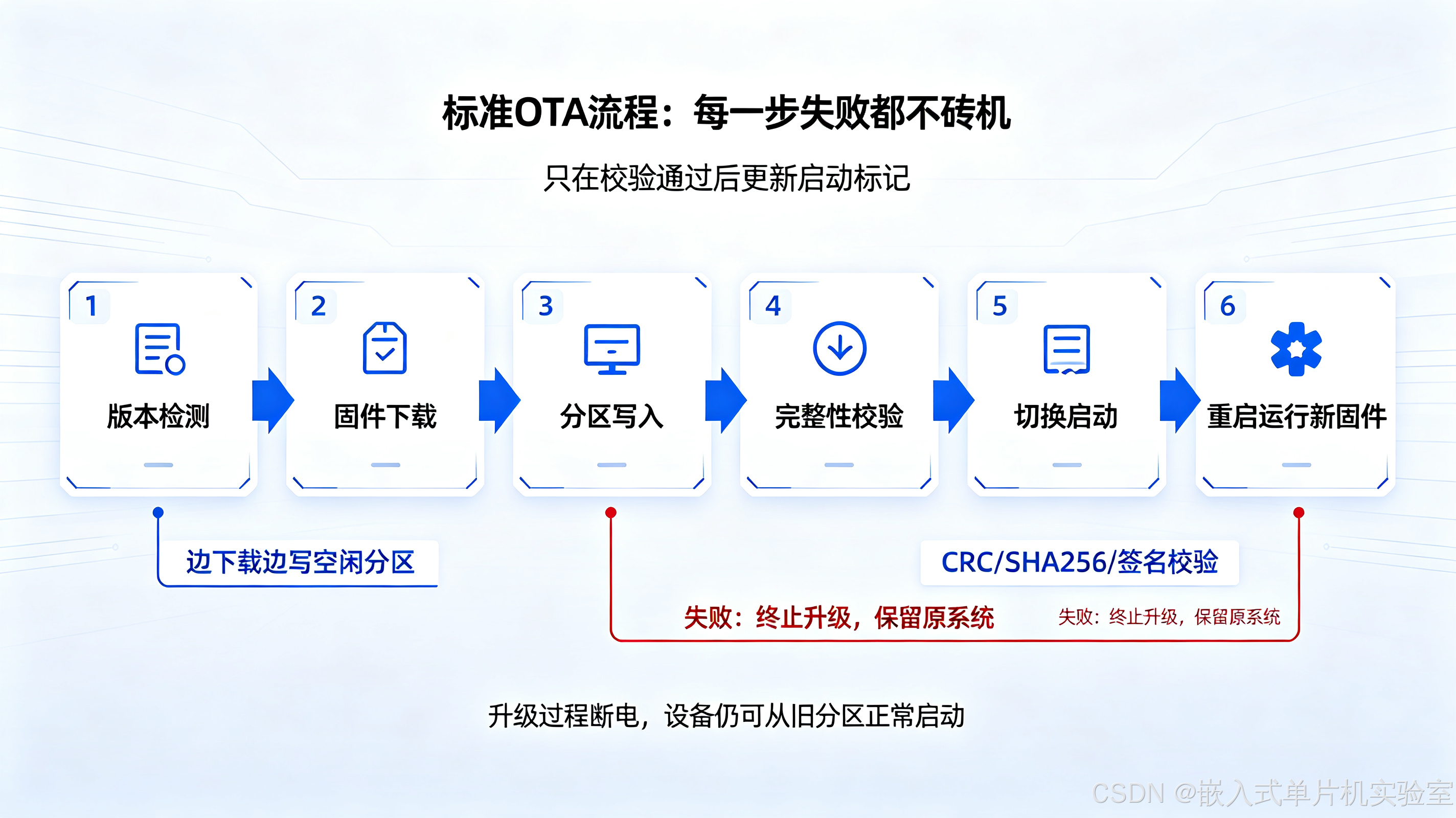

【配图2：OTA标准升级流程图】
配图说明：按步骤展示版本检测→固件下载→分区写入→校验→切换启动→重启运行的完整流程，标注每个环节的失败处理路径，直观呈现升级的可靠性逻辑。

四、进阶工程化：断点续传、签名校验与故障回滚

基础OTA只能满足简单场景，量产工业级设备还需要解决弱网升级、安全校验、失败兜底三大核心问题。

1. 断点续传

针对大固件、低带宽、网络不稳定的场景，断点续传可以在下载中断后，下次升级从中断的位置继续写入，无需从头开始，大幅节省流量和时间。

实现原理：每次写入固件后，将当前写入偏移量保存到NVS中
升级中断后，下次启动先读取已写入偏移量，跳过已下载部分，从断点继续接收
配合Flash写入校验，确保已写入部分数据正确
适用场景：固件大小超过1MB、移动网络/低功耗广域网、网络信号不稳定的现场设备

2. 固件签名与完整性校验

这是量产设备的安全底线，防止恶意固件、篡改固件、损坏固件写入设备。

完整性校验：使用SHA256算法校验固件整体哈希，确保下载过程中没有损坏、截断
数字签名校验：服务器端用私钥对固件签名，设备端用公钥验证签名，只有官方发布的固件才能被升级
ESP-IDF 原生支持安全启动（Secure Boot）功能，硬件级校验固件签名，非法固件无法启动也无法写入

3. 故障自动回滚机制

这是OTA的最后一道保障，确保即使新固件有Bug、启动失败，设备也能自动恢复，不会变砖。

回滚工作流程

升级完成后，新固件标记为待确认状态
设备重启运行新固件，业务逻辑正常运行后，调用API确认升级成功
如果指定时间内没有确认（新固件死机、崩溃、业务异常），Bootloader 在下一次启动时自动回滚到上一个正常的旧固件
极端情况下，两个OTA分区都损坏，自动回滚到factory出厂分区保底

下面是故障自动回滚的完整状态流转：

核心API

// 确认当前运行的固件正常，取消回滚
esp_err_t esp_ota_mark_app_valid_cancel_rollback(void);

// 标记当前固件无效，立即回滚
esp_err_t esp_ota_mark_app_invalid_rollback_and_reboot(void);

工程建议：不要一启动就确认成功，要等核心业务都运行正常、关键外设都初始化完成后再确认，确保异常能触发回滚。

在这里插入图片描述

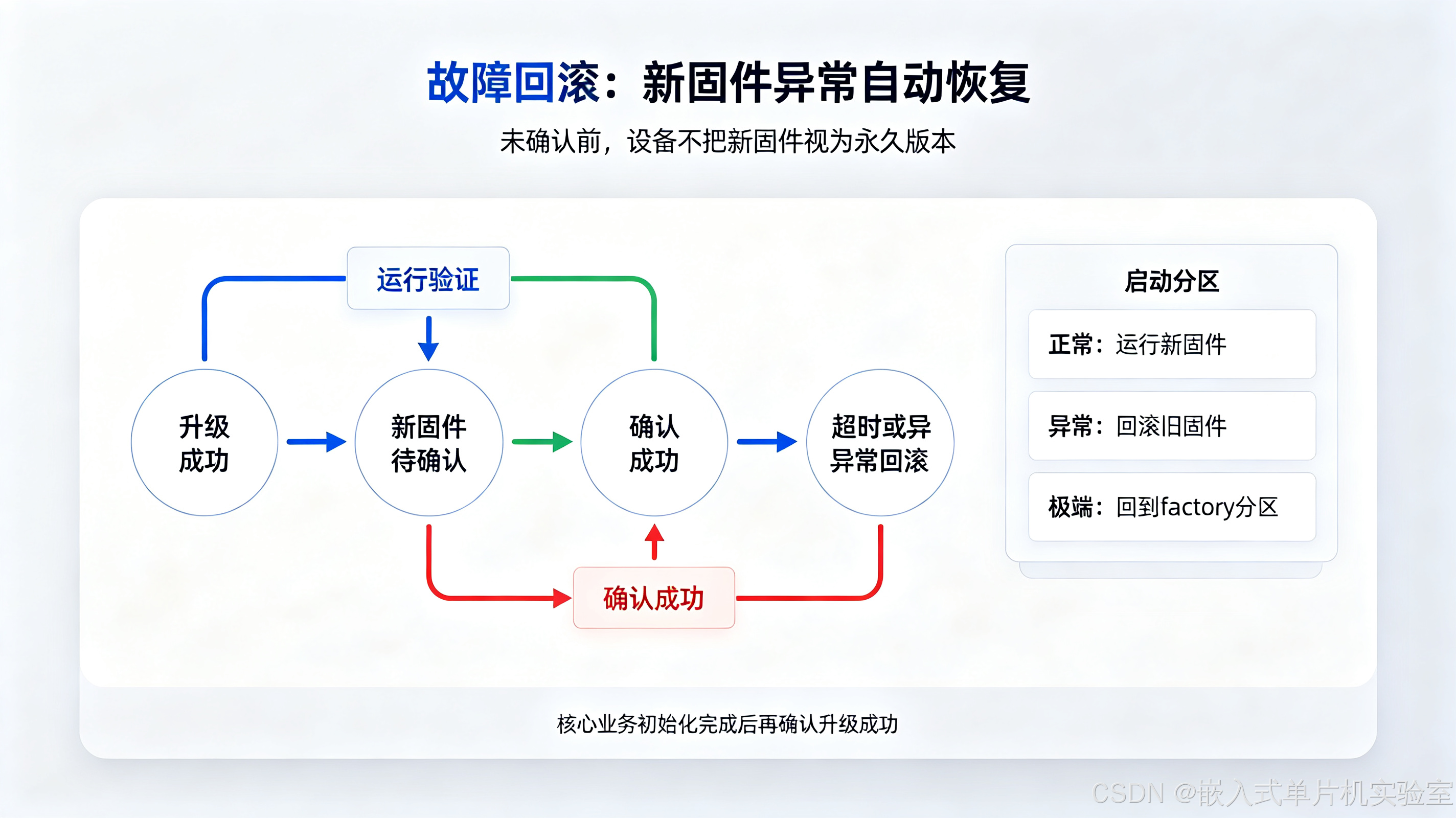

【配图3：OTA故障自动回滚机制示意图】
配图说明：展示升级→待确认→运行验证→确认成功/超时回滚的完整状态流转，标注不同状态下的启动分区选择，直观呈现回滚兜底的工作逻辑。

五、工程最佳实践

1. 版本与升级策略

语义化版本号：采用主版本.次版本.修订号的规范，明确兼容关系，禁止跨大版本强制升级
灰度升级：先升级小批量设备验证稳定性，没问题再逐步全量推送，避免批量故障
差分升级：大固件场景使用差分升级，只传输新旧固件的差异部分，流量可减少90%以上
定时升级：避开业务高峰期、网络高峰期，选择闲时自动升级，降低对业务的影响

2. 可靠性设计

升级前检查：检查Flash剩余空间、电源电压、WiFi信号强度，条件不满足不发起升级
状态持久化：升级进度、版本信息存入NVS，断电重启后可恢复
多重保底：保留factory出厂分区，双OTA分区+出厂分区三重备份
日志记录：完整记录升级过程、失败原因、版本切换记录，便于现场排查

3. 安全设计

必须使用HTTPS加密传输，禁止明文HTTP升级，防止固件泄露和篡改
量产设备开启安全启动与固件签名校验，硬件级拒绝非法固件
升级服务器增加设备身份认证，只有授权设备才能获取固件
敏感设备增加升级白名单，指定设备才能升级特定版本

六、新手高频踩坑汇总

升级后设备变砖，无法启动
- OTA分区大小设置不足，固件大小超出分区容量
- 编译固件的分区表和设备实际Flash分区不匹配
- 升级中途意外断电，分区数据损坏，且未开启自动回滚
- 新固件本身有致命Bug，启动直接死机，没有确认回滚机制
OTA升级频繁失败
- 网络不稳定，大固件下载中途断开，没有断点续传
- HTTPS服务器证书过期、域名不匹配，连接校验失败
- Flash擦写异常，或剩余空间不足
- 固件校验不通过，下载的文件不完整
提示升级成功，但重启还是旧版本
- 写入完成后忘记调用esp_ota_set_boot_partition，启动标记未更新
- ota_data分区异常，Bootloader仍读取旧的启动配置
- 新固件启动失败，自动回滚到旧版本，误以为升级未生效
- 固件版本号判断逻辑错误，重复升级同一个版本
量产批量升级出事故
- 全量设备同时升级，服务器带宽不足，大量设备下载失败
- 没有灰度验证，新固件有Bug导致大面积设备异常
- 没有回滚机制，升级失败后设备全部现场瘫痪
- 未开启签名校验，存在恶意固件攻击风险
