本篇一次性讲透ESP-IDF下的LVGL嵌入式GUI开发：
LVGL核心架构与移植方案 → 显示驱动配置与双缓冲刷新 → 控件体系与事件驱动 → 触摸输入与页面交互 → 内存与性能优化 → 工程最佳实践与踩坑汇总
全程配可编译源码+架构图解，零基础也能快速实现工业级嵌入式图形界面与人机交互。

一、LVGL核心基础与ESP32移植方案

1. 什么是LVGL

LVGL是纯C编写的开源嵌入式GUI库，专为资源受限的微控制器设计，MIT协议可免费商用。

它提供完整的控件库、样式系统、动画效果与输入设备支持，无需依赖操作系统，可直接对接硬件驱动。

核心优势：

资源占用低：最小配置仅需64KB Flash、16KB RAM，适合各类MCU
可裁剪性强：通过配置开关裁剪功能，按需占用资源
控件丰富：内置30+常用控件，支持自定义样式与主题
跨平台兼容：无硬件绑定，可快速移植到不同芯片与屏幕

2. LVGL分层架构

LVGL采用清晰的分层设计，从硬件到应用层层解耦，便于移植与扩展：

应用层：用户业务逻辑、页面布局、事件处理
控件层：按钮、标签、列表、图表等可视化组件
核心层：图形绘制引擎、事件系统、动画、样式管理
驱动层：显示驱动、输入驱动，对接具体硬件
硬件层：显示屏、触摸芯片、按键等物理设备

3. ESP32显示接口选型

ESP32驱动显示屏常用三种接口，性能、引脚与适用场景各有差异，需根据项目选型：

接口类型	典型时钟	引脚数量	适用屏幕尺寸	核心特点
SPI接口	10~40MHz	4~5根	0.96~3.5寸	引脚少、接线简单、移植方便，入门首选
I8080并口	8位数据+控制	11+根	3.5~7寸	速度快、刷新率高，适合中大屏
RGB接口	16位RGB+同步	20+根	7寸以上	速度最快、支持大分辨率，需配合PSRAM

工程提示：入门与小尺寸项目优先选用SPI接口的ST7789/GC9A01屏幕，移植简单、资源占用低；工业终端与中大型项目选用I8080或RGB屏，配合PSRAM扩展显存。

在这里插入图片描述

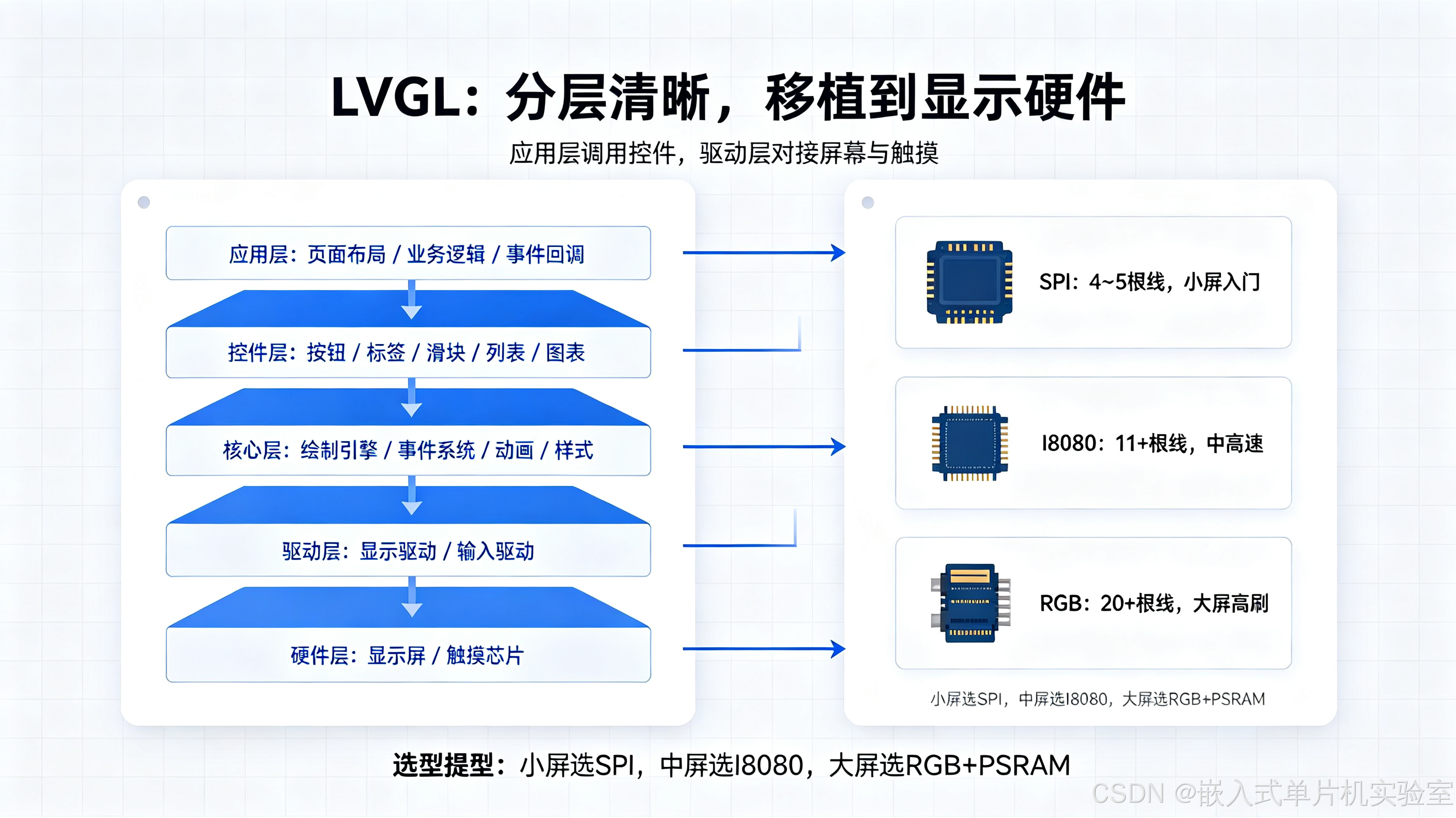

【配图1：LVGL分层架构与ESP32显示接口图】
配图说明：纵向展示从应用层→控件层→核心层→驱动层→硬件层的完整软件栈；横向对比SPI/I8080/RGB三种接口的引脚、速度与适用场景，直观呈现移植的分层逻辑与选型依据。

下面是 LVGL 分层架构与 ESP32 显示接口选型的整体流程图：

二、显示驱动配置与双缓冲刷新

1. 核心API

ESP-IDF可通过官方组件或手动移植对接LVGL，核心驱动与控制API如下：

#include "lvgl.h"

// LVGL核心初始化
void lv_init(void);

// 创建显示对象，传入分辨率与刷新回调
lv_display_t *lv_display_create(int32_t hor_res, int32_t ver_res,
                                 lv_display_flush_cb_t flush_cb, void *user_data);

// 配置显示缓冲区：单缓冲/双缓冲、大小、内存位置
void lv_display_set_buffers(lv_display_t *disp, void *buf1, void *buf2,
                            uint32_t size_in_bytes, lv_display_render_mode_t mode);

// 输入设备注册：触摸、按键等
lv_indev_t *lv_indev_create(lv_indev_type_t type, lv_indev_read_cb_t read_cb, void *user_data);

// LVGL任务处理，需周期调用，处理事件、动画、刷新
void lv_timer_handler(void);

实战1：SPI屏基础显示

实现功能：驱动240×240分辨率ST7789 SPI屏幕，移植LVGL v8.3，配置双缓冲，显示文本标签与按钮，实现基础GUI渲染。

#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/spi_master.h"
#include "driver/gpio.h"
#include "lvgl.h"
#include "esp_log.h"

#define TAG "LVGL_DEMO"

// 屏幕引脚定义
#define PIN_SCK   GPIO_NUM_18
#define PIN_MOSI  GPIO_NUM_23
#define PIN_DC    GPIO_NUM_2
#define PIN_RST   GPIO_NUM_4
#define PIN_CS    GPIO_NUM_5

#define SCREEN_W  240
#define SCREEN_H  240
#define BUF_SIZE  (SCREEN_W * 20) // 20行高度的缓冲区

static spi_device_handle_t g_spi_handle;
static lv_display_t *g_disp;

// ST7789底层写命令
static void st7789_write_cmd(uint8_t cmd)
{
    gpio_set_level(PIN_DC, 0);
    spi_transaction_t trans = {
        .length = 8,
        .tx_buffer = &cmd,
    };
    spi_device_transmit(g_spi_handle, &trans);
}

// ST7789底层写数据
static void st7789_write_data(const uint8_t *data, int len)
{
    gpio_set_level(PIN_DC, 1);
    spi_transaction_t trans = {
        .length = len * 8,
        .tx_buffer = data,
    };
    spi_device_transmit(g_spi_handle, &trans);
}

// ST7789初始化序列
static void st7789_init(void)
{
    // 硬件复位
    gpio_set_level(PIN_RST, 0);
    vTaskDelay(pdMS_TO_TICKS(100));
    gpio_set_level(PIN_RST, 1);
    vTaskDelay(pdMS_TO_TICKS(100));

    // 初始化命令序列（简化版）
    st7789_write_cmd(0x11); // 退出睡眠
    vTaskDelay(pdMS_TO_TICKS(120));
    st7789_write_cmd(0x36); // 内存数据控制
    uint8_t madctl = 0x00;
    st7789_write_data(&madctl, 1);
    st7789_write_cmd(0x3A); // 像素格式
    uint8_t pixfmt = 0x55; // 16位RGB565
    st7789_write_data(&pixfmt, 1);
    st7789_write_cmd(0x29); // 开启显示
}

// LVGL刷新回调：将指定区域的像素数据写入屏幕
static void disp_flush_cb(lv_display_t *disp, const lv_area_t *area, uint8_t *px_map)
{
    // 设置显示窗口
    uint8_t cmd_buf[4];
    st7789_write_cmd(0x2A); // 列地址设置
    cmd_buf[0] = (area->x1 >> 8) & 0xFF;
    cmd_buf[1] = area->x1 & 0xFF;
    cmd_buf[2] = (area->x2 >> 8) & 0xFF;
    cmd_buf[3] = area->x2 & 0xFF;
    st7789_write_data(cmd_buf, 4);

    st7789_write_cmd(0x2B); // 行地址设置
    cmd_buf[0] = (area->y1 >> 8) & 0xFF;
    cmd_buf[1] = area->y1 & 0xFF;
    cmd_buf[2] = (area->y2 >> 8) & 0xFF;
    cmd_buf[3] = area->y2 & 0xFF;
    st7789_write_data(cmd_buf, 4);

    // 写入像素数据
    st7789_write_cmd(0x2C); // 内存写入
    st7789_write_data(px_map, (area->x2 - area->x1 + 1) * (area->y2 - area->y1 + 1) * 2);

    // 通知LVGL刷新完成
    lv_display_flush_ready(disp);
}

// LVGL周期处理任务
static void lvgl_task(void *pvParameters)
{
    while(1) {
        lv_timer_handler();
        vTaskDelay(pdMS_TO_TICKS(15)); // 约66帧刷新率
    }
}

void app_main(void)
{
    // 1. 初始化SPI与GPIO
    spi_bus_config_t bus_cfg = {
        .mosi_io_num = PIN_MOSI,
        .sclk_io_num = PIN_SCK,
        .max_transfer_sz = 4096,
    };
    spi_bus_initialize(SPI2_HOST, &bus_cfg, SPI_DMA_CH_AUTO);

    spi_device_interface_config_t dev_cfg = {
        .clock_speed_hz = 40 * 1000 * 1000, // 40MHz高速SPI
        .mode = 0,
        .spics_io_num = PIN_CS,
        .queue_size = 7,
    };
    spi_bus_add_device(SPI2_HOST, &dev_cfg, &g_spi_handle);

    gpio_config_t io_cfg = {
        .pin_bit_mask = (1ULL<<PIN_DC) | (1ULL<<PIN_RST),
        .mode = GPIO_MODE_OUTPUT,
    };
    gpio_config(&io_cfg);

    // 2. 初始化屏幕
    st7789_init();
    ESP_LOGI(TAG, "屏幕初始化完成");

    // 3. 初始化LVGL
    lv_init();

    // 4. 创建显示驱动与缓冲区
    g_disp = lv_display_create(SCREEN_W, SCREEN_H, disp_flush_cb, NULL);
    static lv_color_t buf1[BUF_SIZE];
    static lv_color_t buf2[BUF_SIZE];
    lv_display_set_buffers(g_disp, buf1, buf2, sizeof(buf1), LV_DISPLAY_RENDER_MODE_PARTIAL);

    // 5. 创建UI元素
    lv_obj_t *label = lv_label_create(lv_screen_active());
    lv_label_set_text(label, "Hello ESP32 LVGL!");
    lv_obj_align(label, LV_ALIGN_TOP_MID, 0, 30);

    lv_obj_t *btn = lv_btn_create(lv_screen_active());
    lv_obj_set_size(btn, 120, 50);
    lv_obj_align(btn, LV_ALIGN_CENTER, 0, 20);
    lv_obj_t *btn_label = lv_label_create(btn);
    lv_label_set_text(btn_label, "点击测试");

    ESP_LOGI(TAG, "LVGL初始化完成");

    // 6. 启动LVGL处理任务
    xTaskCreate(lvgl_task, "lvgl_task", 8192, NULL, 3, NULL);
}

关键说明

双缓冲机制：两个缓冲区交替工作，LVGL在一个缓冲区绘制的同时，另一个缓冲区通过DMA传输到屏幕，实现无卡顿刷新
局部渲染：缓冲区只需屏幕的一部分（通常1/10高度），无需全帧显存，大幅节省内存
刷新回调：disp_flush_cb是LVGL与硬件驱动的桥梁，仅负责将像素数据写入屏幕，结束后必须调用lv_display_flush_ready

在这里插入图片描述

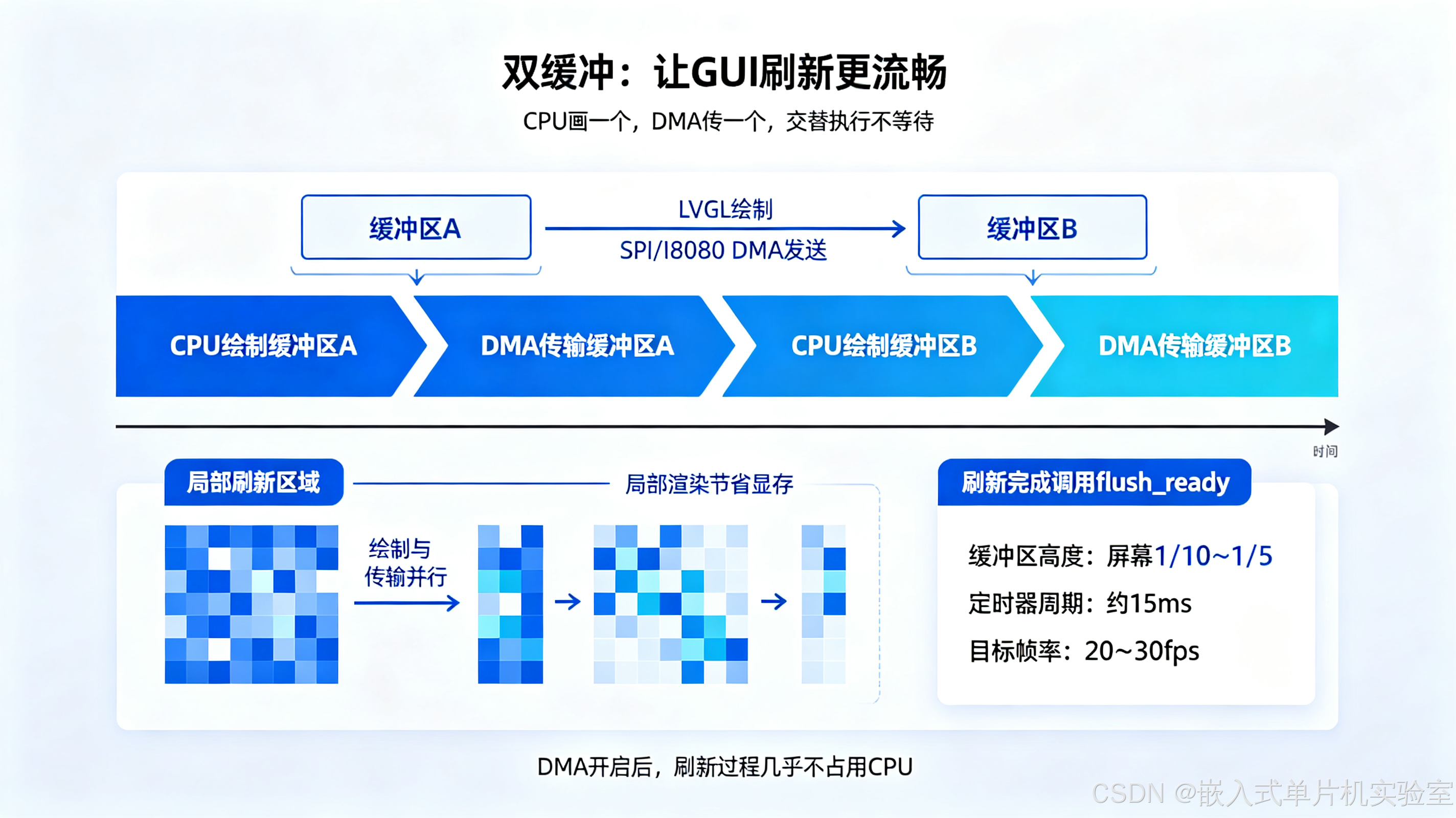

【配图2：LVGL双缓冲刷新时序图】
配图说明：展示CPU绘制缓冲区1→DMA传输缓冲区2→CPU绘制缓冲区2→DMA传输缓冲区1的乒乓切换流程，标注绘制与传输并行执行的时间窗，直观呈现双缓冲流畅刷新的核心原理。

下面是双缓冲乒乓刷新的时序流程图：

三、控件体系与事件驱动

1. 常用控件分类

LVGL内置丰富的控件体系，覆盖绝大多数嵌入式GUI场景，按功能可分为四类：

基础显示：标签(lv_label)、图片(lv_img)、线条(lv_line)、圆弧(lv_arc)
交互控件：按钮(lv_btn)、滑块(lv_slider)、开关(lv_switch)、键盘(lv_keyboard)
容器布局：页面(lv_page)、列表(lv_list)、选项卡(lv_tabview)、网格(lv_grid)
高级组件：图表(lv_chart)、进度条(lv_bar)、消息框(lv_msgbox)、滚轮(lv_roller)

2. 事件驱动模型

LVGL采用事件驱动架构，所有交互通过事件回调处理，控件与业务逻辑解耦：

点击事件：LV_EVENT_CLICKED，短按释放触发
长按事件：LV_EVENT_LONG_PRESSED，按住超过阈值触发
值改变事件：LV_EVENT_VALUE_CHANGED，控件状态变化触发
绘制事件：LV_EVENT_DRAW_MAIN，自定义绘制时使用

每个控件可绑定多个事件回调，通过user_data传递业务参数，实现灵活的交互逻辑。

下面是 LVGL 事件驱动模型的流程图：

实战2：多页面切换与亮度调节

实现功能：创建主页面与设置页面，通过按钮实现页面跳转，滑块实时调节屏幕背光亮度，演示事件回调与多页面管理。

static lv_obj_t *g_main_page;
static lv_obj_t *g_setting_page;

// 背光PWM设置（省略PWM初始化，参考第27篇）
static void set_backlight(uint8_t duty)
{
    // 占空比0~100对应亮度0~100%
    ledc_set_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL_0, duty * 10);
    ledc_update_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL_0);
}

// 进入设置页面按钮事件
static void btn_go_setting_cb(lv_event_t *e)
{
    lv_obj_add_flag(g_main_page, LV_OBJ_FLAG_HIDDEN);
    lv_obj_clear_flag(g_setting_page, LV_OBJ_FLAG_HIDDEN);
}

// 返回主页面按钮事件
static void btn_back_cb(lv_event_t *e)
{
    lv_obj_add_flag(g_setting_page, LV_OBJ_FLAG_HIDDEN);
    lv_obj_clear_flag(g_main_page, LV_OBJ_FLAG_HIDDEN);
}

// 亮度滑块值改变事件
static void slider_bright_cb(lv_event_t *e)
{
    lv_obj_t *slider = lv_event_get_target(e);
    int value = lv_slider_get_value(slider);
    set_backlight(value);
}

// 初始化多页面UI
static void ui_init(void)
{
    // 主页面
    g_main_page = lv_obj_create(lv_screen_active());
    lv_obj_set_size(g_main_page, SCREEN_W, SCREEN_H);
    lv_obj_align(g_main_page, LV_ALIGN_CENTER, 0, 0);

    lv_obj_t *title = lv_label_create(g_main_page);
    lv_label_set_text(title, "主页面");
    lv_obj_align(title, LV_ALIGN_TOP_MID, 0, 20);

    lv_obj_t *btn_setting = lv_btn_create(g_main_page);
    lv_obj_set_size(btn_setting, 140, 50);
    lv_obj_align(btn_setting, LV_ALIGN_CENTER, 0, 0);
    lv_obj_t *btn_label = lv_label_create(btn_setting);
    lv_label_set_text(btn_label, "进入设置");
    lv_obj_add_event_cb(btn_setting, btn_go_setting_cb, LV_EVENT_CLICKED, NULL);

    // 设置页面
    g_setting_page = lv_obj_create(lv_screen_active());
    lv_obj_set_size(g_setting_page, SCREEN_W, SCREEN_H);
    lv_obj_align(g_setting_page, LV_ALIGN_CENTER, 0, 0);
    lv_obj_add_flag(g_setting_page, LV_OBJ_FLAG_HIDDEN);

    lv_obj_t *set_title = lv_label_create(g_setting_page);
    lv_label_set_text(set_title, "系统设置");
    lv_obj_align(set_title, LV_ALIGN_TOP_MID, 0, 20);

    lv_obj_t *slider = lv_slider_create(g_setting_page);
    lv_obj_set_width(slider, 180);
    lv_obj_align(slider, LV_ALIGN_CENTER, 0, 10);
    lv_slider_set_range(slider, 0, 100);
    lv_slider_set_value(slider, 80, LV_ANIM_OFF);
    lv_obj_add_event_cb(slider, slider_bright_cb, LV_EVENT_VALUE_CHANGED, NULL);

    lv_obj_t *btn_back = lv_btn_create(g_setting_page);
    lv_obj_set_size(btn_back, 100, 45);
    lv_obj_align(btn_back, LV_ALIGN_BOTTOM_MID, 0, -30);
    lv_obj_t *back_label = lv_label_create(btn_back);
    lv_label_set_text(back_label, "返回");
    lv_obj_add_event_cb(btn_back, btn_back_cb, LV_EVENT_CLICKED, NULL);
}

四、触摸输入与性能优化

1. 触摸驱动对接

嵌入式GUI最常用的输入方式是电容触摸，主流驱动芯片为FT6236、GT911，通过I2C接口通信。对接LVGL只需实现输入设备的读取回调，周期上报触摸坐标与状态。

核心流程：

初始化I2C与触摸芯片
注册LVGL指针类型输入设备
实现read_cb回调：读取触摸坐标、按下状态，返回给LVGL
坐标校准：根据屏幕安装方向，做偏移、旋转、镜像映射

工程提示：触摸异常优先打印原始坐标，确认硬件通信正常后再校准映射关系；工业场景增加触摸校准功能，适配不同安装公差。

下面是触摸驱动对接的核心流程图：

2. 内存优化策略

ESP32内部RAM有限，内存优化是LVGL量产落地的关键：

缓冲区优化：小屏使用单缓冲+局部渲染，追求流畅再开双缓冲；缓冲区高度设为屏幕的1/10~1/5
PSRAM扩展：显示缓冲区、图片资源、大尺寸控件放入外部PSRAM，大幅节省内部RAM
资源压缩：图片转换为LVGL专用bin格式，降低色深；字库按需裁剪字符，减少体积
动态创建：页面按需创建销毁，不一次性加载所有界面，降低峰值内存
功能裁剪：通过menuconfig关闭动画、阴影、复杂控件等不用的功能

3. 帧率优化手段

DMA加速：SPI/I8080开启DMA传输，刷新过程零CPU占用
局部刷新：仅重绘变化的区域，避免全屏刷新开销
简化样式：减少透明效果、渐变、阴影，降低绘制计算量
合理帧率：静态界面15~20帧即可，带动画的界面 25~30帧足够，过高无意义且费电

在这里插入图片描述

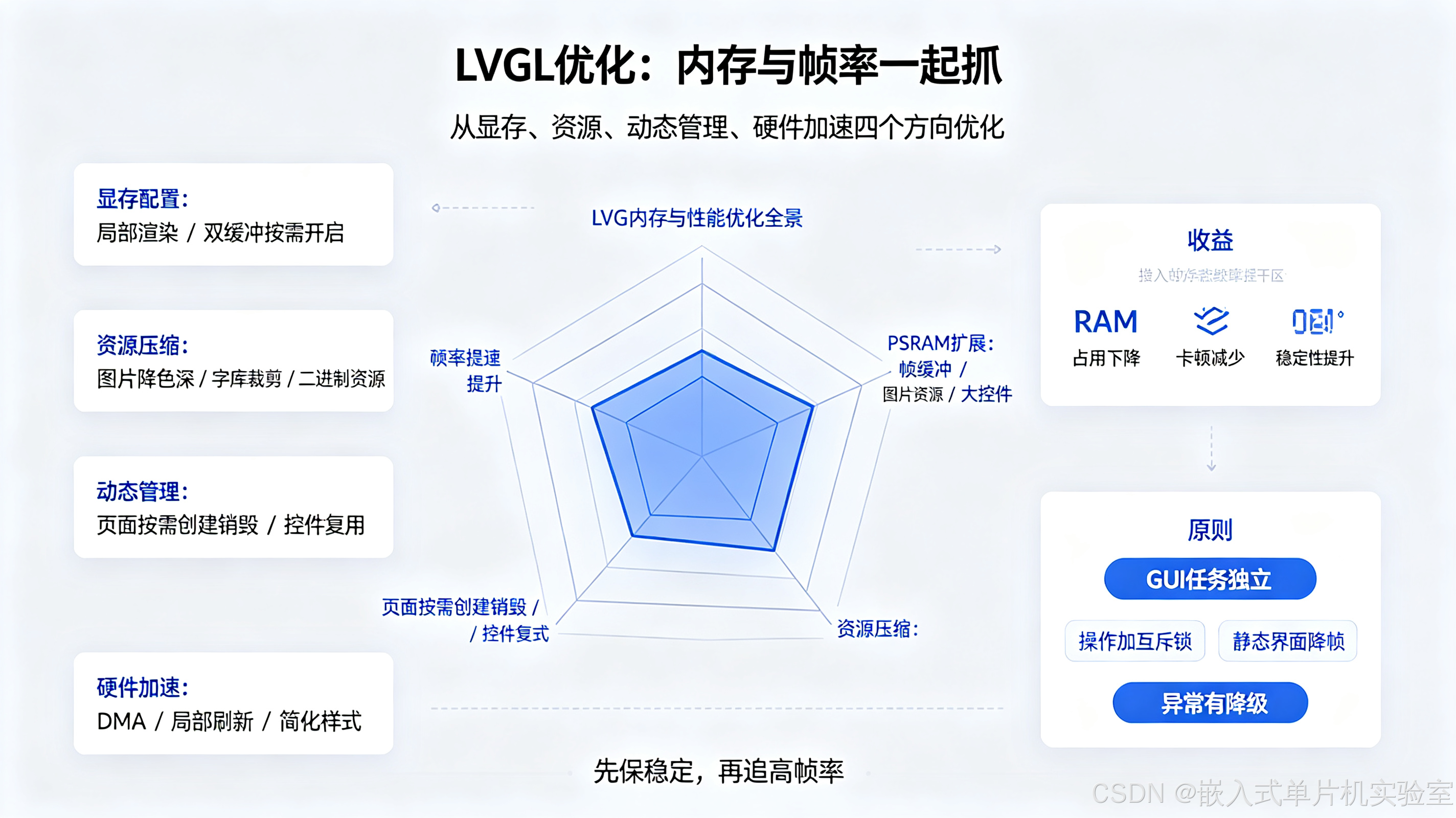

【配图3：LVGL内存与性能优化全景图】
配图说明：从显存配置、PSRAM扩展、资源压缩、动态管理、硬件加速五个维度，对应标注优化效果与资源节省比例，直观呈现工程化优化的完整手段。

五、工程最佳实践

1. 软件架构设计

UI与业务分离：页面逻辑与业务代码分层，业务数据通过回调或消息队列更新UI，避免界面代码耦合业务
页面状态机：用状态机管理页面跳转，统一入口出口，避免全局随意跳转
资源统一管理：图片、字库、样式主题集中管理，复用率高，便于更换主题

2. 可靠性设计

所有LVGL操作统一在GUI任务中执行，多任务访问加互斥锁保护，避免重入崩溃
关键操作增加二次确认弹窗，防止工业场景误触
增加GUI任务监控，长时间无响应自动重启界面，不影响核心功能
触摸、屏幕异常时有降级方案，比如按键操作、状态灯指示

3. 低功耗设计

无操作超时进入屏保，降低刷新率，关闭背光
休眠模式下停止LVGL定时器，关闭屏幕电源，唤醒后快速恢复
静态界面降低刷新频率，动态内容自动提升帧率，平衡流畅度与功耗

下面是工程最佳实践的整体架构图：

六、新手高频踩坑汇总

屏幕不亮、花屏乱码
- 驱动IC型号不匹配，初始化命令错误
- SPI模式、像素格式（RGB565/888）配置错误
- 复位时序不对，屏幕未正常退出睡眠
- 解决：先测试纯色填充确认硬件通路，再对接LVGL驱动，核对初始化序列
运行崩溃、内存溢出
- 缓冲区设置太大，内部RAM不足
- 同时创建过多页面与控件，峰值内存超标
- LVGL任务栈太小，函数调用深度不足
- 解决：缓冲区放PSRAM，动态创建页面，加大任务栈到8KB以上
刷新卡顿、帧率低
- 未开启DMA，CPU搬运数据成为瓶颈
- 每次全屏重绘，没有利用局部刷新
- 过多透明效果、复杂样式，绘制开销大
- 解决：开启DMA传输，启用局部渲染，简化视觉效果
触摸没反应、坐标错位
- I2C通信失败，触摸芯片未正常工作
- 坐标映射错误，屏幕旋转后未同步调整触摸坐标
- 输入设备类型配置错误
- 解决：打印原始坐标排查硬件，根据屏幕方向校准映射矩阵
中文显示乱码
- 未生成中文字体，使用默认西文字库
- 源代码编码与字体编码不统一
- 解决：用LVGL字库工具生成按需裁剪的中文字体，统一UTF-8编码
多任务操作LVGL异常
- 在其他任务直接操作控件，没有加锁保护
- lv_timer_handler调用不及时，事件堆积、动画卡顿
- 解决：所有UI操作统一到GUI任务，保证定时器调用周期稳定
